全/混合碳化硅功率模块
全碳化硅IPM
随着功率转换系统日益重视节能和小型化，具备优异材料性能的半导体材料SiC未来有望取得进一步发展。本公司第一代Sic模块2013年投入量产。为了促进工业级设备进一步提效和实现小型轻量化，现已升级至第二代，拥有全SiC功率模块（包括内置短路控制电路的产品）、混合SiC功率模块和全SiC-IPM系列。
特点
- 低损耗特性和高载波频率驱动有助于提高设备的效率以及小型化、轻量化
- 搭载RTC电路，兼具短路耐受能力和低导通电阻特性
- 优化内部芯片的布局，增强散热性
主要用途
- 运动控制
- 可再生能源
- 电源和不间断电源装置(UPS)

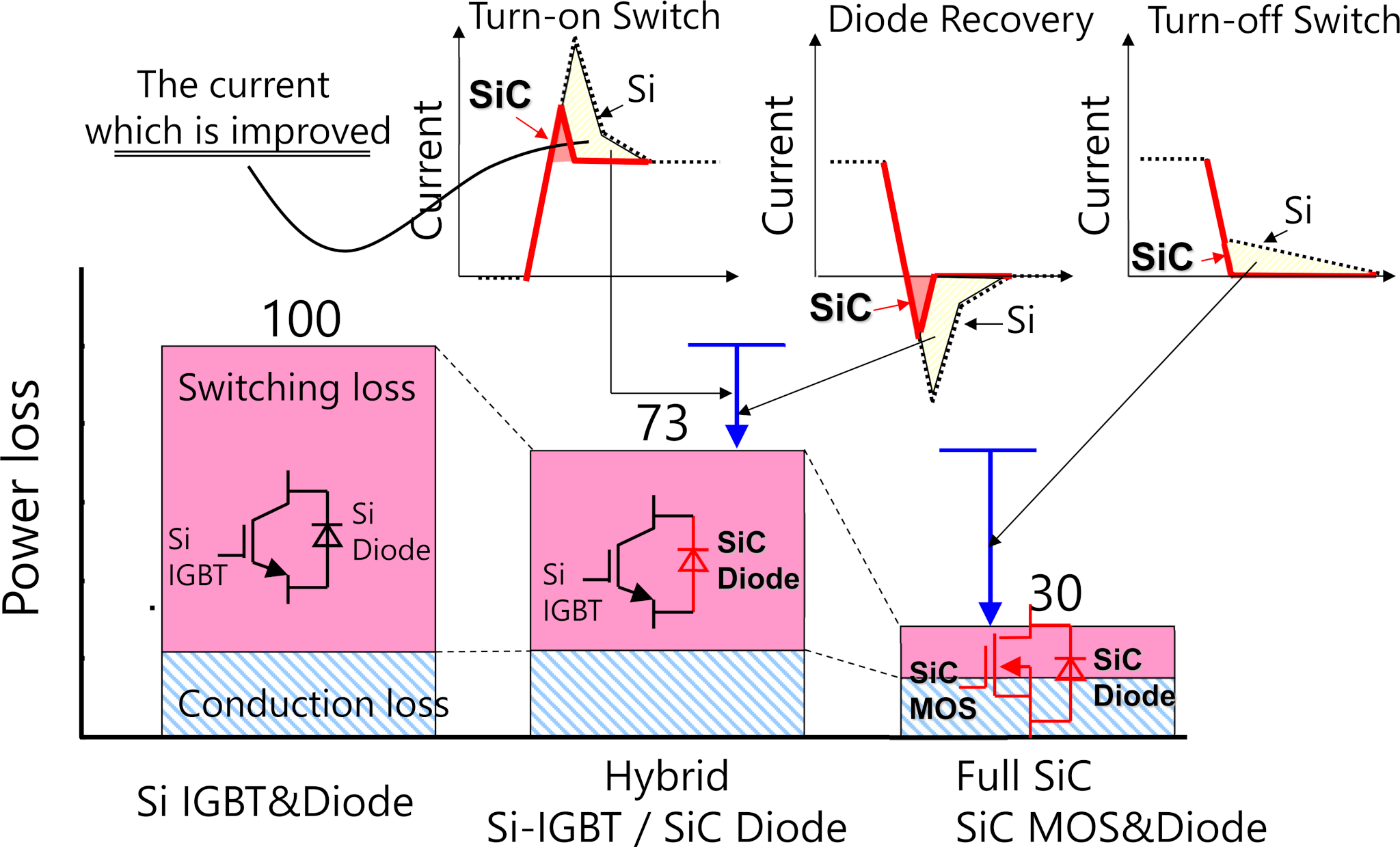

关于元件组成

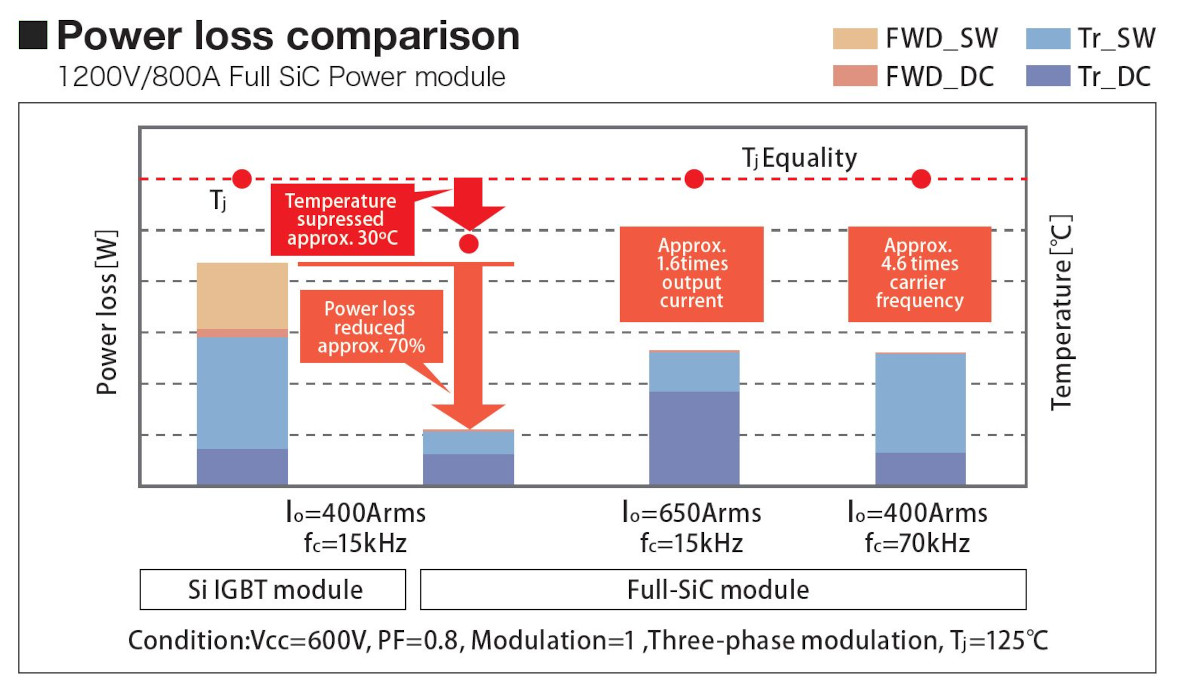

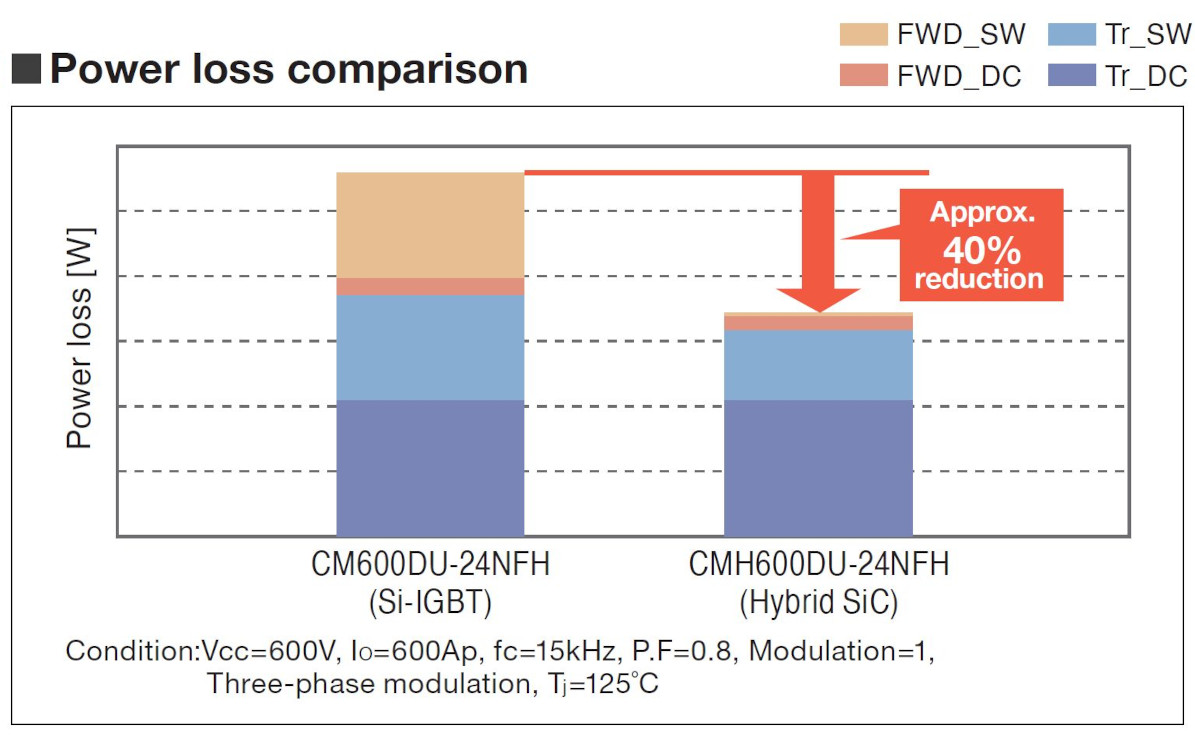

功率损耗对比
阵容

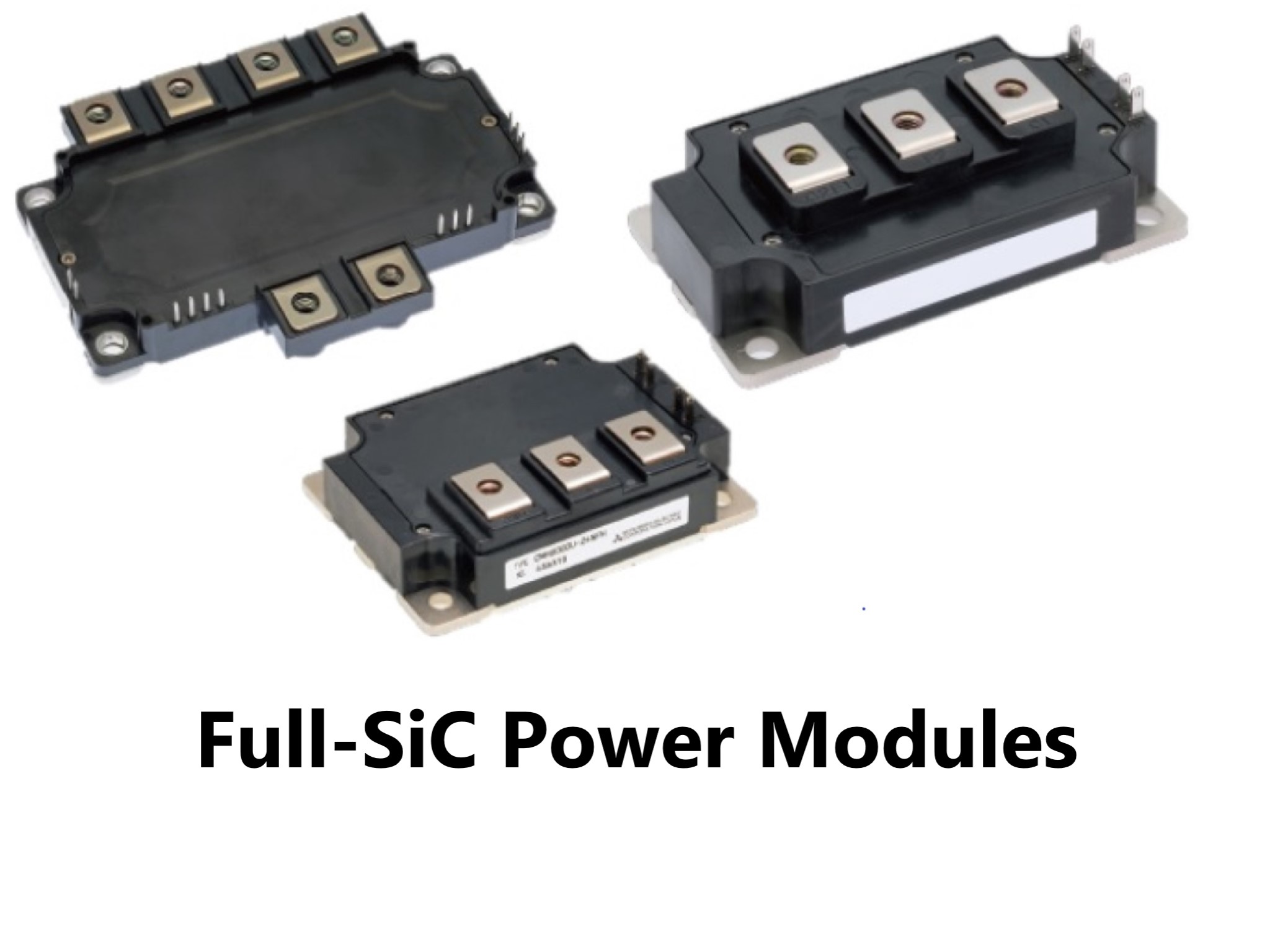

全碳化硅功率模块
| 额定电压 (V) | 额定电流 (A) | 内部拓扑 | 型号 | 尺寸 (mm) | 封装 |
|---|---|---|---|---|---|
| 1200 | 400 | 92.3 × 121.7 |  | ||
80 × 110 |  | ||||
62 × 108 |  | ||||
| 600 | 62 × 121.7 |  | |||
| 800 | 92.3 × 121.7 | | |||
| 1700 | 600 | 62 × 121.7 | |

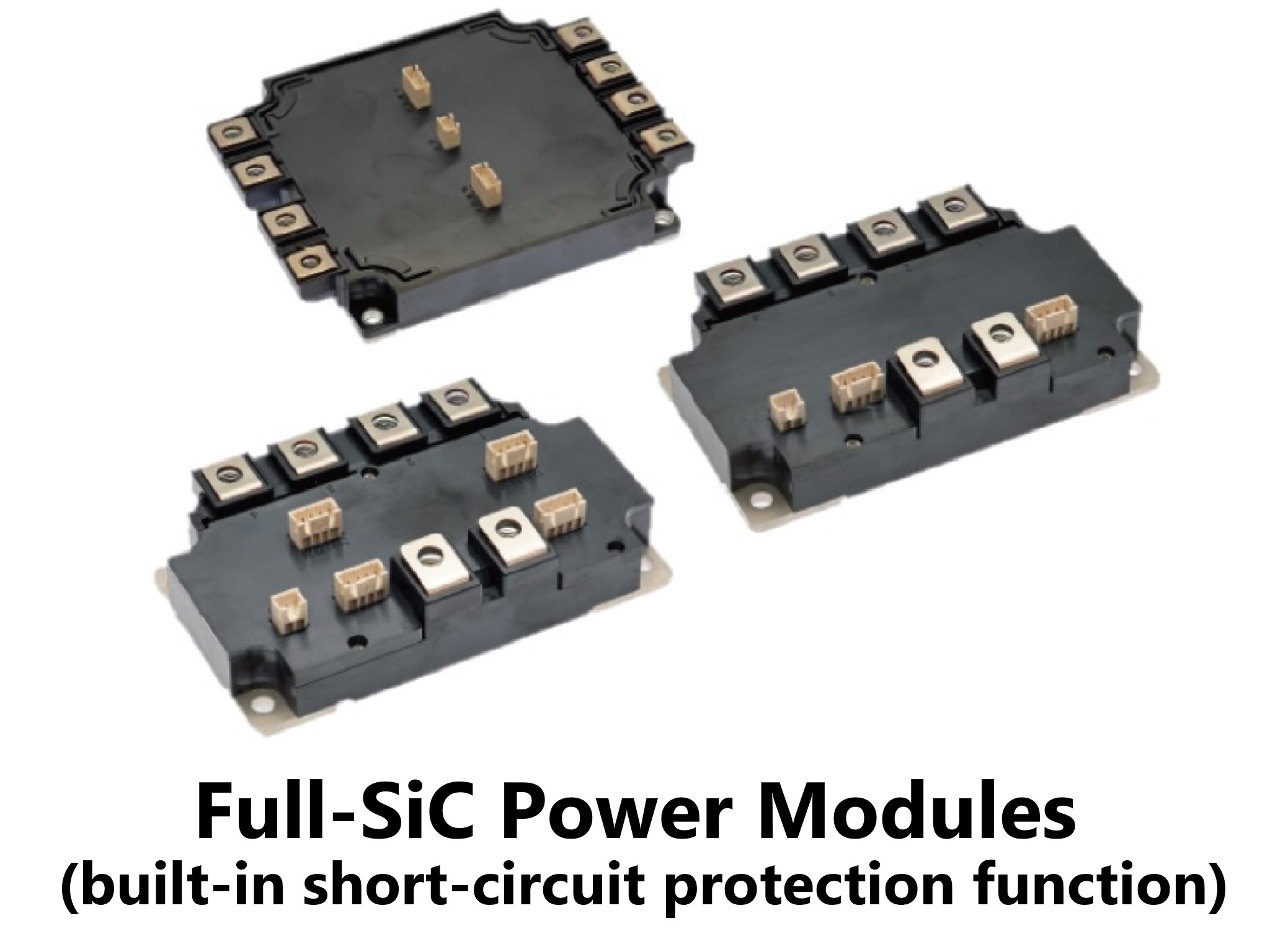

内置短路限制电路的全碳化硅功率模块
| 额定电压 (V) | 额定电流 (A) | 内部拓扑 | 型号 | 尺寸 (mm) | 封装 |
|---|---|---|---|---|---|
| 1200 | 300 | 79.6 × 122 |  | ||
| 400 | |||||
| 600 | 79.6 × 122 |  | |||
| 800 | |||||
| 1200 | 152 × 122 |  | |||
| 1700 | 300 | 79.6 × 122 | | ||

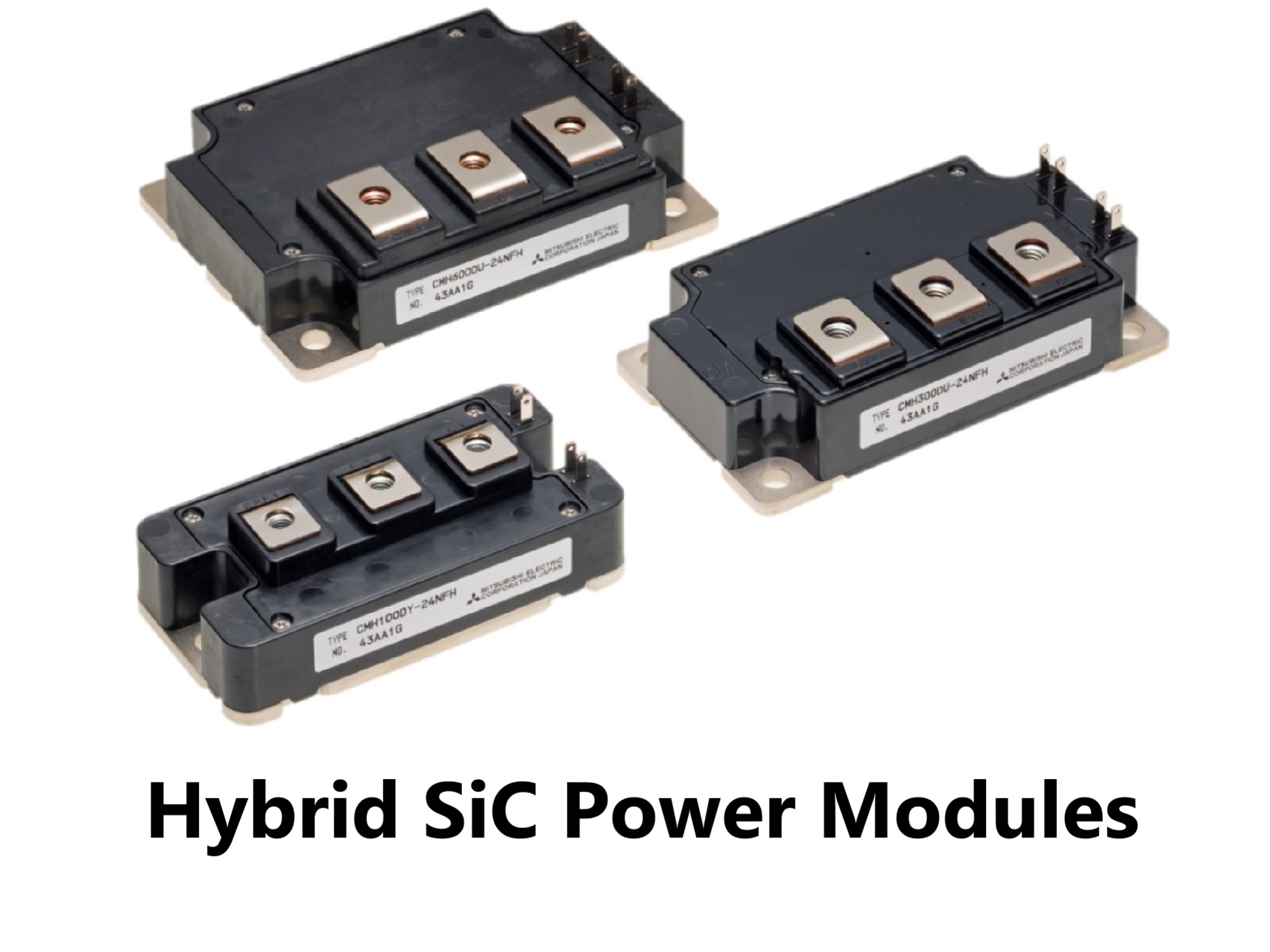

混合SiC功率模块
| 额定电压 (V) | 额定电流 (A) | 内部拓扑 | 型号 | 尺寸 (mm) | 封装 |
|---|---|---|---|---|---|
| 1200 | 100 | 48 ×94 |  | ||
| 150 | |||||
| 200 | 62 × 108 |  | |||
| 300 | |||||
| 400 | 80 × 110 | | |||
| 600 | |||||
| 400 | 62 × 108 |  |
全SiC-IPM
| 额定电压 (V) | 额定电流 (A) | 内部拓扑 | 型号 | 尺寸 (mm) | 封装 |
|---|---|---|---|---|---|
| 1200 | 75 | 50 × 90 |  | ||
