CT800CJ3D075
750V, 800A, 6in1
通过将 J3-T-PM*1 和针翅基板连接起来，构建了 6 合 1 电源模块。它配备了一个 RC-IGBT，将 IGBT 和一个续流二极管集成在一个芯片上。
*1 Transfer molded Power Module：传递模塑型功率半导体模块
特点
- 6合1，水冷翅片集成封装，带针翅片
- 直接水冷高散热封装，兼容大容量
- RC-IGBT（Si）采用将IGBT和FWD*2 安装在一个芯片上的新结构。
- 搭载硅片温度传感器二极管
- 搭载硅片电流传感器(用于过电流保护)
- 准备评估套件
- *2 Freewheeling Diode
主要用途
- EV和HEV
- 高可靠性应用
主要规格
| Parameter | Level | Value | Unit |
|---|---|---|---|
| Main Applications | 汽车 | ||
| Supply situation | 开发中 | ||
| Rated voltage | Max | 750 | V |
| Rated current | Max | 800 | A |

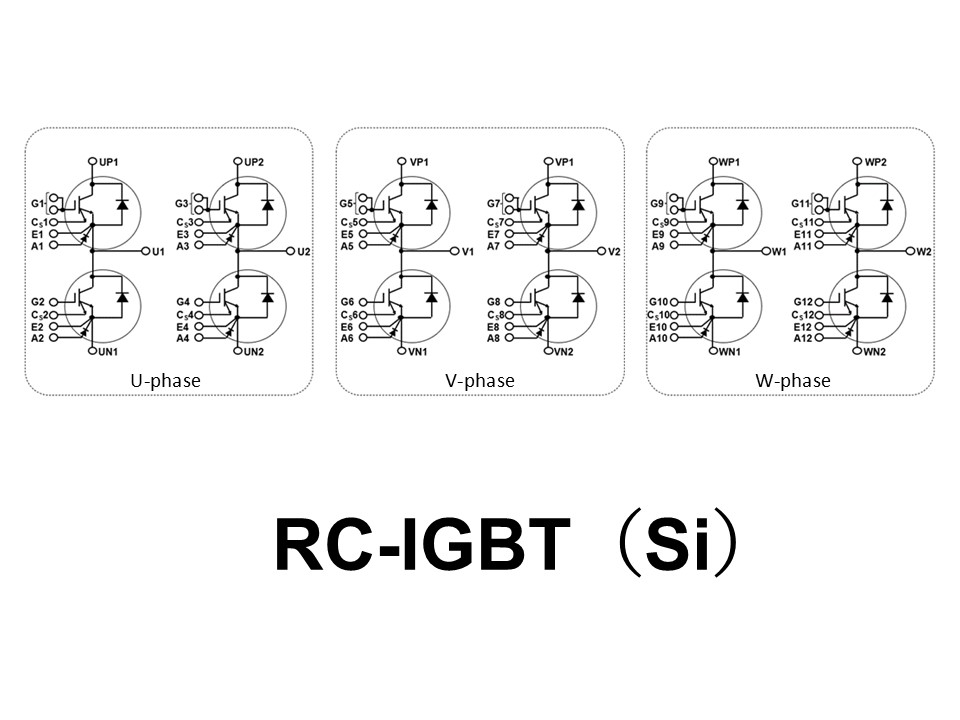

| Connection | 6単元 | ||
| Package type |
传递模塑型功率半导体模块 （水冷翅片集成封装，带针翅片） |
||
| Si/SiC | RC-IGBT（Si） |
请联系我们获取样品、数据表、应用说明和评估套件。
