IoT-related Products NC Virtual Simulator

Simulator fidelitas tinggi mendigitalkan proses dari perancangan produk hingga pemesinan uji, meningkatkan efisiensi kerja dan produktivitas.

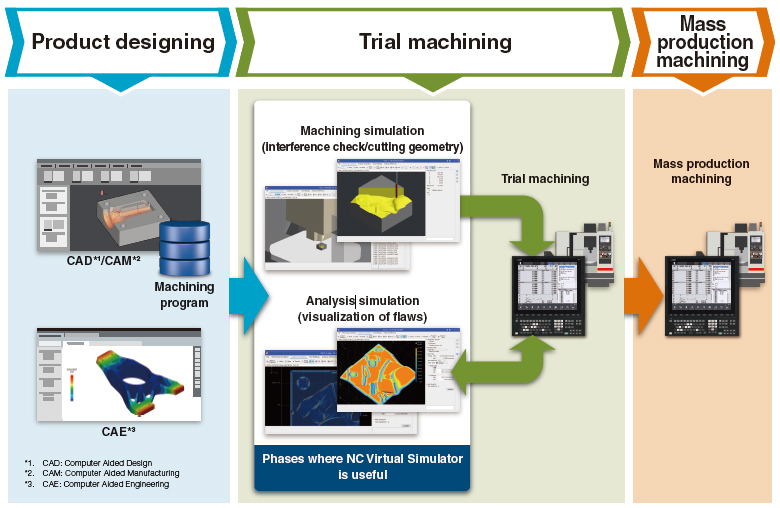

NC Virtual Simulator makes it possible to check at designing stage the machining errors that could previously only be found at trial machining stage, thus reducing the time and effort required for machining trials.

Kurangi uji coba pemesinan dengan simulasi fidelitas tinggi

Beragam fitur memungkinkan Anda memvalidasi program pemesinan, memverifikasi data instruksi kerja, dan menganalisis cacat pada permukaan akhir untuk membantu Anda mengidentifikasi dan memperbaiki masalah pada tahap uji coba pemesinan.

Reduce machining trials with high-fidelity simulation image

Simulasi benda kerja, Simulasi mesin

Waktu pemesinan dihitung secara akurat menggunakan data posisi digital yang memperhitungkan penghalusan, percepatan/perlambatan, dan penundaan respons servo.
Geometri permukaan yang digambarkan dalam resolusi yang lebih tinggi memungkinkan validasi program pemesinan yang aman dan cepat.
Anda dapat memeriksa apakah terjadi gangguan mesin selama operasi otomatis menggunakan model mesin.
Jika gangguan terdeteksi, komponen yang mengganggu akan berubah menjadi warna gangguan untuk memberi tahu Anda.*2

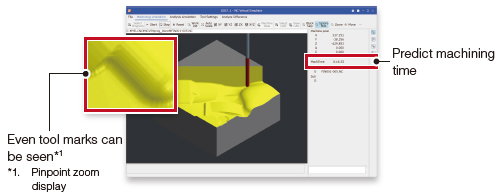

Workpiece simulation image : Predict machining time / Even tool marks can be seen*1 / *1. Pinpoint zoom display

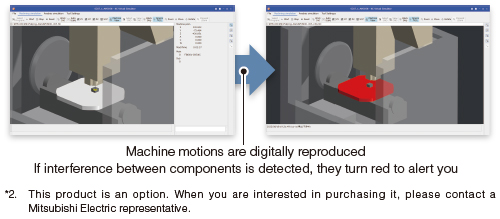

Machine simulation image / *2. This product is an option. When you are interested in purchasing it, please contact a Mitsubishi Electric representative.

Simulasi analisis

①Tampilan peta warna

Perubahan kecepatan, laju percepatan, perbedaan kecepatan antara segmen yang berdekatan, dan data lainnya diplot sebagai peta warna.
Ini membantu Anda mengidentifikasi di mana kesalahan pemesinan terjadi.

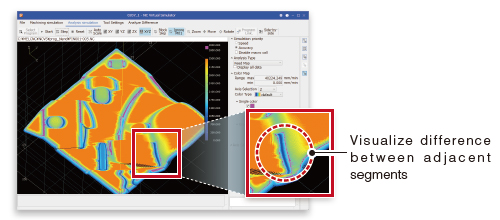

Gambar tampilan peta warna: Visualisasikan perbedaan antara segmen yang berdekatan

②Tampilan tautan program

Anda dapat mengidentifikasi blok yang sesuai dalam program pemesinan dengan memilih segmen pada permukaan yang disimulasikan. Hal ini memudahkan untuk memeriksa dan mengoreksi blok program pemesinan untuk segmen dengan masalah yang Anda deteksi dalam tampilan peta warna.

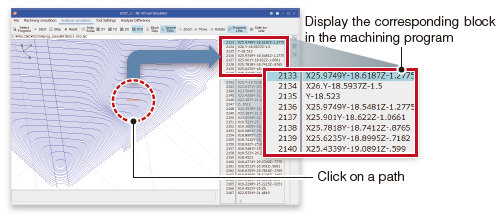

Program link display image : Display the corresponding block in the machining program

Tampilan perbandingan simulasi

Hasil simulasi dibandingkan dengan hasil sebelumnya yang disimpan sebagai riwayat. Anda dapat memeriksa bagaimana hasil pemesinan berubah dengan kondisi pemesinan yang berbeda seperti parameter NC.

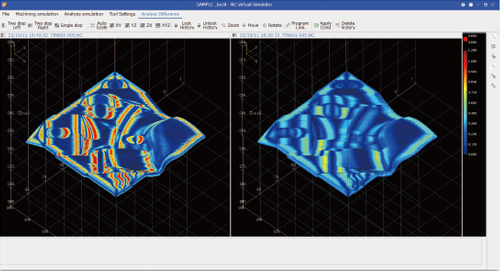

Simulation comparison display image

Desain mesin dapat disimulasikan dengan menghubungkan dengan NC Trainer2 plus

NC Virtual Simulator juga dapat digunakan dalam desain mesin dan pengembangan PLC pengguna oleh pembuat peralatan mesin saat dihubungkan dengan NC Trainer2 plus.

PLC programming (ladder) and CAD machine design

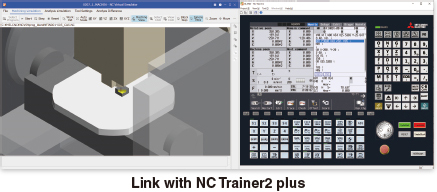

Link with NC Trainer2 plus

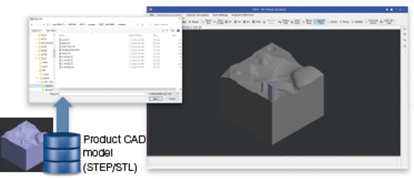

Penumpukan model CAD

Model CAD produk (STEP/STL) dapat dimuat dan ditumpangkan dengan simulasi benda kerja untuk memeriksa apakah ada proses pemesinan yang hilang.

①Setelah menjalankan simulasi, pilih file model CAD produk menggunakan “Pilih Model Produk”.
1. After running simulation, select the product CAD model file using “Select Product Model”.
②Hasil simulasi ditumpangkan dengan model CAD produk.
2. Simulation result is superimposed with the product CAD model.

Persyaratan sistem

Item Deskripsi
Computer A personal computer with a processor with a clock speed of 2.66 GHz or faster,
2 or more cores and 4 or more threads (4 or more cores and 8 or more threads are recommended)
Memory 8 GB or greater
Available hard disk space 4 GB or greater (excluding the space required for OS operation)
OS Windows® 10 or newer (64-bit)*3
Antarmuka 10/100/1000M Ethernet (only for network-connected version) USB 1.1 or later
Display A video adapter and a monitor with a resolution of HDTV (720p) (1280×720) or
better (at least 65536 colors; 16770000 colors is recommended) PC with OpenGL 4.5 or later display adapter
Supported language Japanese/English
Machine Machining center
Supported CNCs M800VW/M800VS/M80V/M800W/M800S/M80 Series*4
  • *3.WOW64 digunakan
  • *4.Tidak kompatibel dengan M80VW dan M80W
