MELSEC-F Series Komunikasi peralatan periferal

Fitur

Dengan menggunakan perangkat komunikasi RS-422, USB, atau RS-232C, port koneksi untuk perangkat periferal dapat ditambahkan.
Perangkat untuk pemrograman sekuensial termasuk komputer pribadi dan unit tampilan (GOT) dapat dihubungkan ke port tambahan.

Perangkat komunikasi yang berlaku

Perangkat komunikasi RS-422

Model Features/Communication method Applicable FX PLC
FX
3S		 FX
3G		 FX
3U		 FX
3GC		 FX
3UC
Function expansion board
FX3G-422-BD

Function expansion board that can be added to the PLC

Performs the same communication as the PLC's built-in RS-422 port for peripheral device connection.

 *3
○
Max.
1 unit		 ○
Max.
2 units
*1		 × × ×
FX3U-422-BD × × ○
Max.
1 unit		 × *2
○
Max.
1 unit
  • *1Model FX3G 14 pt, 24 pt: 1 papan. Model 40 pt, 60 pt: 2 papan.
  • *2Hanya dapat dihubungkan ke FX3UC-32MT-LT(-2).
  • *3Papan ekspansi fungsi dan FX3S-CNV-ADP tidak dapat digunakan bersama-sama.

Perangkat komunikasi USB

Model Features/Communication method Applicable FX PLC
FX
3S		 FX
3G		 FX
3U		 FX
3GC		 FX
3UC
PLC built-in
FX3S, FX3G, FX3GC
USB port

PLC main unit built-in USB port

Connects to a PC having USB interface for programming or monitoring.

  1. 1)Number of channels: 1
  2. 2)Maximum transmission distance: Max. length 3 m
  3. 3)Control method: Programming communication
 ○
Built-in		 ○
Built-in		 - ○
Built-in		 -
Function expansion board
FX3U-USB-BD

Function expansion board that can be added to the PLC

Connects to a PC having USB interface for programming or monitoring.

  1. 1)Number of channels: 1
  2. 2)Insulation: insulate
  3. 3)Maximum transmission distance: Max. length 5 m (3 m Cable included)
  4. 4)Control method: Programming communication
 × × ○
Max.
1 unit		 × *
○
Max.
1 unit
  • *Hanya dapat dihubungkan ke FX3UC-32MT-LT(-2).

Perangkat komunikasi RS-232C

Model Features/Communication method Applicable FX PLC
FX
3S		 FX
3G		 FX
3U		 FX
3GC		 FX
3UC
Function expansion board
FX3G-232-BD

Function expansion board that can be added to the PLC

Can directly connect to a PC or HMI having RS-232C interface.

  1. 1）Applicable peripheral devices
    • ・PC programming software
    • ・HMI RS-232C connection
  2. 2)Number of channels: 1
  3. 3)Insulation: Not insulate
  4. 4)Maximum transmission distance: 15 m
  5. 5)Control method: Programming communication
 *5
○
Max.
1 unit		 ○
Max.
2 units
*1		 × × ×
FX3U-232-BD × × ○
Max.
1 unit		 × *2
○
Max.
1 unit
Specific adapter
FX3U-232ADP-MB

Special adapter that connects to the left side of the PLC

Can directly connect to a PC or HMI having RS-232C interface.

  1. 1）Applicable peripheral devices
    • ・PC programming software
    • ・HMI RS-232C connection
  2. 2)Number of channels: 1
  3. 3)Insulation: insulate
  4. 4)Maximum transmission distance: 15 m
  5. 5)Control method: Programming communication
 *6
○
Max.
1 unit		 *3
○
Max.
2 units
*1		 *4
○
Max.
2 units		 ○
Max.
2 units		 *4
○
Max.
2 units
  • *1Model FX3G 14 pt, 24 pt: 1 papan. Model 40 pt, 60 pt: 2 papan.
  • *2Hanya dapat dihubungkan ke FX3UC-32MT-LT(-2).
  • *3Saat menghubungkan ke FX3G, diperlukan FX3G-CNV-ADP.
  • *4Saat menghubungkan ke FX3U, diperlukan papan ekspansi fungsi FX3UC-32MT-LT(-2).
  • *5Papan ekspansi fungsi dan FX3S-CNV-ADP tidak dapat digunakan bersama-sama.
  • *6Saat menghubungkan ke FX3S, FX3S-CNV-ADP diperlukan.

Contoh Konfigurasi Sistem

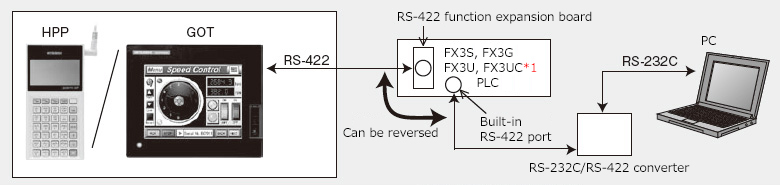

Perangkat komunikasi RS-422

RS-422 communication device
  • *1Hanya dapat dihubungkan ke FX3UC-32MT-LT(-2).
  1. <Kabel koneksi>
  2. Gunakan kabel RS-422 yang telah ditentukan (tipe MINI DIN 8-pin pada sisi PLC) untuk setiap perangkat periferal.

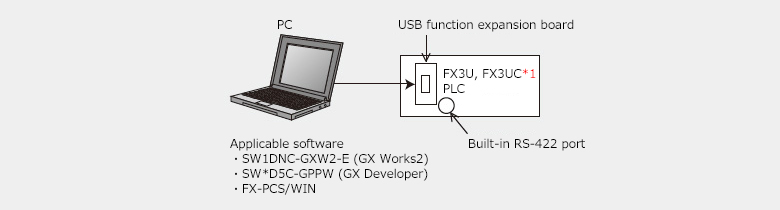

Perangkat komunikasi USB

USB communication device
  • *1Hanya dapat dihubungkan ke FX3UC-32MT-LT(-2).

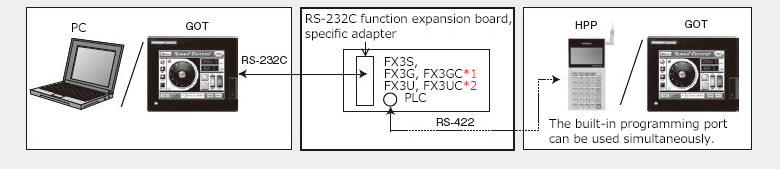

Perangkat komunikasi RS-232C

RS-232C communication device
  • *1Hanya dapat dihubungkan ke adaptor tertentu.
  • *2Papan ekspansi fungsi hanya dapat dihubungkan ke FX3UC-32MT-LT(-2).
  1. <Kabel koneksi>
  2. Kabel koneksi utama untuk perangkat komunikasi RS-232C dan perangkat periferal tercantum di bawah ini.
    Untuk kombinasi lainnya, silakan lihat Panduan Pengguna Seri FX (Edisi Komunikasi Data).
Function expansion board (FX3G-232-BD/FX3U-232-BD)
Specific adapter (FX3U-232ADP-MB)
DOS/V PC (9-pin D-SUB) FX-232CAB-1
PC-9800 PC (25-pin D-SUB) F2-232CAB-1
PC-9800 PC (14-pin Half-pitch) FX-232CAB-2
GOT Please connect with the designated cable or wiring for RS-232C connection of each HMI.

Penggunaan perangkat periferal secara bersamaan

Hubungkan alat pemrograman seperti perangkat lunak PC ke salah satu perangkat periferal untuk menghindari program diubah oleh beberapa perangkat periferal.
