MELSEC iQ-F Series Panduan Memulai Cepat [edisi bahasa FBD/LD] (video)

Panduan Memulai Cepat [edisi bahasa FBD/LD] (video)

Memprogram modul CPU FX5U

  • (1)Sebelum memprogram, buat pengaturan di GX Works3 untuk menghubungkan PC dan modul CPU FX5U.
  • (2)Coba pemrograman.
  • Buat program yang membuat Y0 menyala/mati pada interval satu detik.
  • (3)Kompilasi program yang dibuat menjadi kode yang dapat dieksekusi.
  • (4)Tulis program yang dikompilasi ke modul CPU FX5U.
  • (5)Periksa apakah program beroperasi dengan benar.
  • Atur ulang atau matikan daya pada modul CPU FX5U.

Metode pengaturan ulang untuk modul CPU FX5U

  1. 1.Tahan sakelar RUN/STOP/RESET [1] pada posisi RESET setidaknya selama satu detik.
  2. 2.Periksa apakah LED ERR [2] berkedip.
  3. 3.Kembalikan sakelar RUN/STOP/RESET ke posisi STOP.
  4. 4.Pindahkan Sakelar RUN/STOP/RESET ke posisi RUN.
  5. 5.Lampu LED tampilan keluaran [3] menyala/mati pada interval satu detik.
RESET selesai

Membuat berbagai pengaturan

  • (1)Coba atur masukan analog.
  • (2)Coba atur keluaran analog.
  • (3)Cobalah mengatur penghitung kecepatan tinggi.
  • (4)Coba atur posisi.
  1. (5)Coba atur komunikasi Ethernet.
    1. [1]Coba atur parameter.
    2. Dalam video untuk PLC A dan B, satu-satunya perbedaan adalah nomor port.

PLC A

PLC B
  • [2]Cobalah pemrograman.

Jenis fungsi keamanan

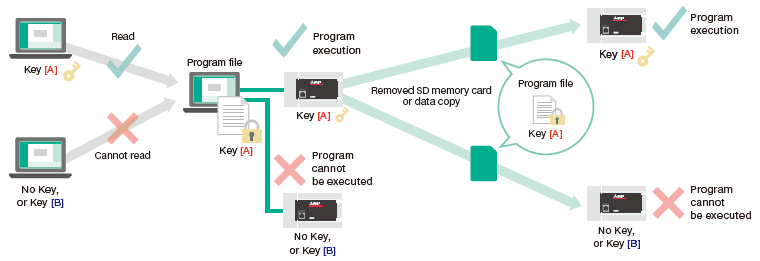

  • (1)Kunci keamanan
  • Menonaktifkan pembacaan dan eksekusi program jika kunci file program, PLC, PC, dan PLC tujuan penyalinan tidak cocok.
Security key

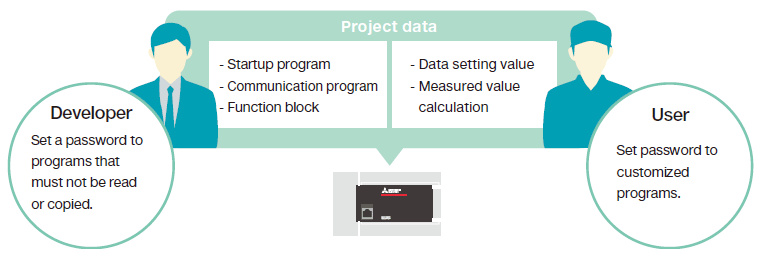

  • (2)Blokir kata sandi
  • Kata sandi dapat diatur untuk blok program individual, sehingga pengembang dan pengguna dapat mengatur kata sandi sesuai kebutuhan dari sudut pandang mereka.
Block password

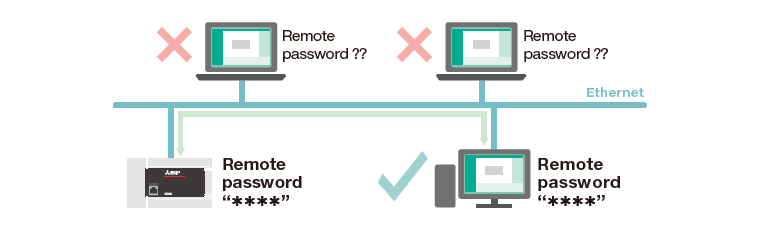

  • (3)Kata sandi jarak jauh
  • Hanya mengizinkan akses komunikasi kepada orang yang mengetahui kata sandinya.
Remote password
  • (4)Kata sandi berkas
  • Selain berkas program, kata sandi juga dapat ditetapkan ke parameter, sehingga pengaturan modul individual dapat dilindungi.
File password
Ketika kata sandi tidak diketahui:
Ketika kata sandinya diketahui:
