Controllers MELSEC-L Series
Fitur Produk -Gerakan Sederhana/Posisi-
Simple Motion module
SSCNETⅢ/H-compatible
SSCNETⅢ/H-compatible

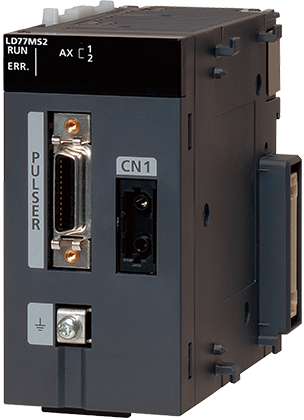

Jumlah sumbu kontrol: 2 sumbu
Siklus komunikasi: 150 Mbps
Data posisi: 600 data/sumbu
Jarak koneksi maks.: 100 m

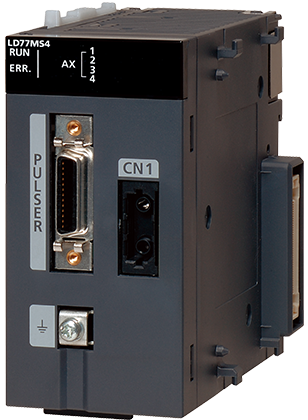

Jumlah sumbu kontrol: 4 sumbu
Siklus komunikasi: 150 Mbps
Data posisi: 600 data/sumbu
Jarak koneksi maks.: 100 m
Jumlah sumbu kontrol: 16 sumbu
Siklus komunikasi: 150 Mbps
Data posisi: 600 data/sumbu
Jarak koneksi maks.: 100 m
* SSCNET(Servo System Controller NETwork)
| Function | LD77MS2 | LD77MS4 | LD77MS16 | |
|---|---|---|---|---|
| Positioning control function | ● | ● | ● | |
| Speed/torque control function | ● | ● | ● | |
| Linear interpolation | 2 axes | 2/3/4 axes | 2/3/4 axes | |
| Circular interpolation | 2 axes | 2 axes | 2 axes | |
| Synchronous control function | External encoder | ● | ● | ● |
| Cam | ● | ● | ● | |
| Phase compensation | ● | ● | ● | |
| Manual pulse generator operation function | ● | ● | ● | |
| OPR Control | ● | ● | ● | |
Modul Penempatan
Buka keluaran kolektor
Buka keluaran kolektor

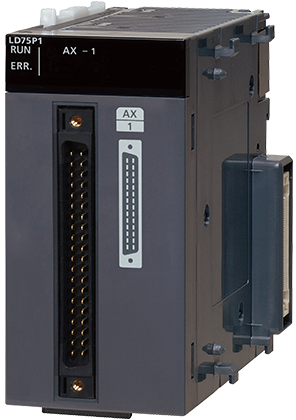

Jumlah sumbu kontrol: 1 sumbu
Jumlah pulsa keluaran maks.: 200K pulsa/dtk
Data posisi: 600 data/sumbu
Jarak koneksi maks.: 2 m

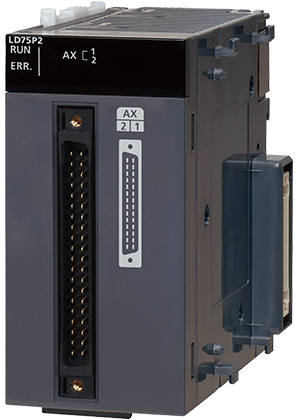

Jumlah sumbu kontrol: 2 sumbu
Jumlah pulsa keluaran maks.: 200K pulsa/dtk
Data posisi: 600 data/sumbu
Jarak koneksi maks.: 2 m

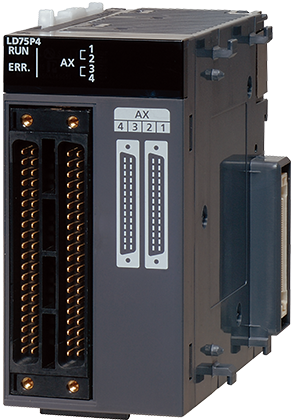

Jumlah sumbu kontrol: 4 sumbu
Jumlah pulsa keluaran maks.: 200K pulsa/dtk
Data posisi: 600 data/sumbu
Jarak koneksi maks.: 2 m

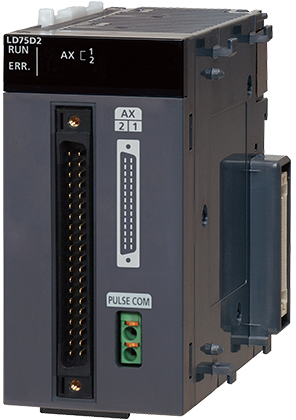

Keluaran diferensial
Keluaran diferensial
Jumlah sumbu kontrol: 1 sumbu
Jumlah pulsa keluaran maks.: 4 juta pulsa/detik
Data posisi: 600 data/sumbu
Jarak koneksi maks.: 10 m
Jumlah sumbu kontrol: 2 sumbu
Jumlah pulsa keluaran maks.: 4M pulsa/dtk
Data posisi: 600 data/sumbu
Jarak koneksi maks.: 10 m

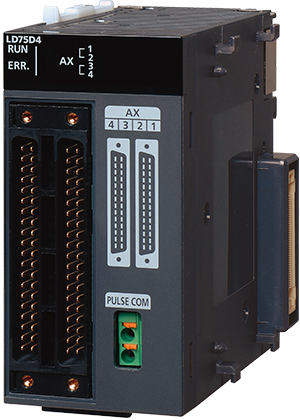

Jumlah sumbu kontrol: 4 sumbu
Jumlah pulsa keluaran maks.: 4 juta pulsa/detik
Data posisi: 600 data/sumbu
Jarak koneksi maks.: 10 m
| Function | LD75P1 | LD75P2 | LD75P4 | LD75D1 | LD75D2 | LD75D4 |
|---|---|---|---|---|---|---|
| Open collector output | Differential output | |||||
| Positioning control function | ● | ● | ● | ● | ● | ● |
| Speed control function | ● | ● | ● | ● | ● | ● |
| Linear interpolation | — | 2 axes | 2/3/4 axes | — | 2 axes | 2/3/4 axes |
| Circular interpolation | — | 2 axes | 2 axes | — | 2 axes | 2 axes |
| Helical interpolation | — | — | 3 axes | — | — | 3 axes |
| OPR Control | ● | ● | ● | ● | ● | ● |
