Programmable Controllers MELSEC
Spesifikasi CC-Link IE
Spesifikasi kinerja Jaringan Lapangan CC-Link IE
| Item | MELSEC iQ-R Series R04ENCPU R08ENCPU R16ENCPU R32ENCPU R120ENCPU RJ71EN71 |
MELSEC iQ-R Series master/local module RJ71GF11-T2 |
MELSEC-Q Series master/local module QJ71GF11-T2 |
MELSEC-L Series master/local module LJ71GF11-T2 |
Network interface board Q80BD-J71GF11-T2, Q81BD-J71GF11-T2 |
|
|---|---|---|---|---|---|---|
| Communication speed | 1 Gbps | |||||
| Maximum stations per network | 121 stations (1 master station. 120 device stations) | |||||
| Connection cable | Ethernet cable (Category 5e or higher, double shielded/STP), straight cable | |||||

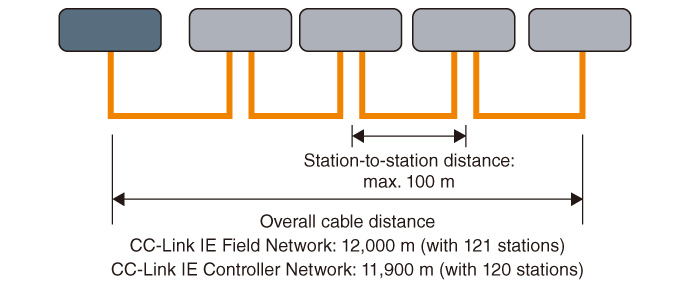

| Overall cable distance | Line type: 12,000 m (When 1 master station and 120 device stations are connected) |
|||||
| Maximum station-to-station distance | 100 m | |||||
| Maximum number of networks | 239 | |||||

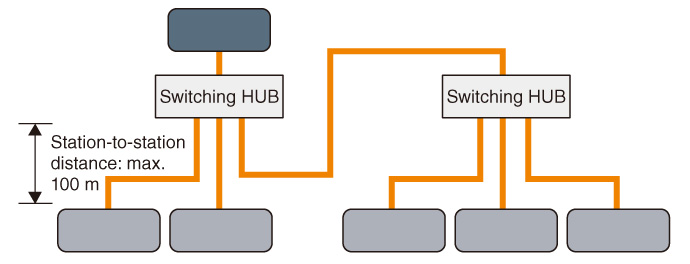

| Network topology | Line type, star type*2, ring type | |||||
| Communication method | Token-pass | |||||
| Maximum link points per network*3 | ||||||
| RX | 16384 points, 2KB | |||||
| RY | 16384 points, 2KB | |||||
| RWr | 8192 points, 16KB | |||||
| RWw | 8192 points, 16KB | |||||
| Maximum link points per station*3 | ||||||
| Master station | RX | 16384 points, 2KB | ||||
| RY | 16384 points, 2KB | |||||
| RWr | 8192 points, 16KB | |||||
| RWw | 8192 points, 16KB | |||||
| Local station*4 | RX | 2048 points, 256B | ||||
| RY | 2048 points, 256B | |||||
| RWr | 1024 points, 2048B | 256 points, 512B | ||||
| RWw | 1024 points, 2048B | 256 points, 512B | ||||
| Intelligent device station | RX | 2048 points, 256B | ||||
| RY | 2048 points, 256B | |||||
| RWr | 1024 points, 2048B | 256 points, 512B | ||||
| RWw | 1024 points, 2048B | 256 points, 512B | ||||
| Remote device station | RX | 128 points, 16B | ||||
| RY | 128 points, 16B | |||||
| RWr | 64 points, 128B | |||||
| RWw | 64 points, 128B | |||||
| Safety communications | ||||||
| Maximum number of safety connections per network | - | 1814 connections | - | |||
| Maximum number of safety connections per station | - | 120 connections | - | |||
| Maximum number of link points per safety connection | - | 8 words (input: 8 words output: 8 words) |
- | |||
| Transient transmission capacity | ||||||
| Transient transmission capacity | 1920B maximum | |||||
| Item | MELSEC iQ-R Series simple motion module RD77GF4 RD77GF8 RD77GF16 RD77GF32 |
MELSEC-Q Series simple motion module QD77GF4 QD77GF8 QD77GF16 |
|
|---|---|---|---|
| Communication speed | 1 Gbps | ||
| Maximum stations per network | 121 stations (1 master station. 120 device stations) | ||
| Connection cable | Ethernet cable (Category 5e or higher, double shielded/STP), straight cable | ||
| Overall cable distance | Line type: 12,000 m (When 1 master station and 120 device stations are connected) |
||
| Maximum station-to-station distance | 100 m | ||
| Maximum number of networks | 239 | ||
| Network topology | Line type, star type*2 | ||
| Communication method | Token-pass | ||
| Maximum link points per network*3 | |||
| RX | 16384 points, 2KB | 8192 points, 1KB | |
| RY | 16384 points, 2KB | 8192 points, 1KB | |
| RWr | 8192 points, 16KB | 1024 points, 2KB | |
| RWw | 8192 points, 16KB | 1024 points, 2KB | |
| Maximum link points per station*3 | |||
| Master station | RX | 16384 points, 2KB | 8192 points, 1KB |
| RY | 16384 points, 2KB | 8192 points, 1KB | |
| RWr | 8192 points, 16KB | 1024 points, 2KB | |
| RWw | 8192 points, 16KB | 1024 points, 2KB | |
| Local station*4 | RX | 2048 points, 256B | - |
| RY | 2048 points, 256B | - | |
| RWr | 256 points, 512B | - | |
| RWw | 256 points, 512B | - | |
| Intelligent device station | RX | 2048 points, 256B | |
| RY | 2048 points, 256B | ||
| RWr | 256 points, 512B | 1024 points, 2048B | |
| RWw | 256 points, 512B | 1024 points, 2048B | |
| Remote device station | RX | 128 points, 16B | |
| RY | 128 points, 16B | ||
| RWr | 64 points, 128B | ||
| RWw | 64 points, 128B | ||
| Safety communications | |||
| Maximum number of safety connections per network | - | ||
| Maximum number of safety connections per station | - | ||
| Maximum number of link points per safety connection | - | ||
| Transient transmission capacity | |||
| Transient transmission capacity | 1920B maximum | ||
- *1.Sakelar Ethernet diperlukan untuk koneksi bintang. Hingga 20 sakelar Ethernet dapat dihubungkan.
- *2.Tipe line dan star juga dapat dicampur.

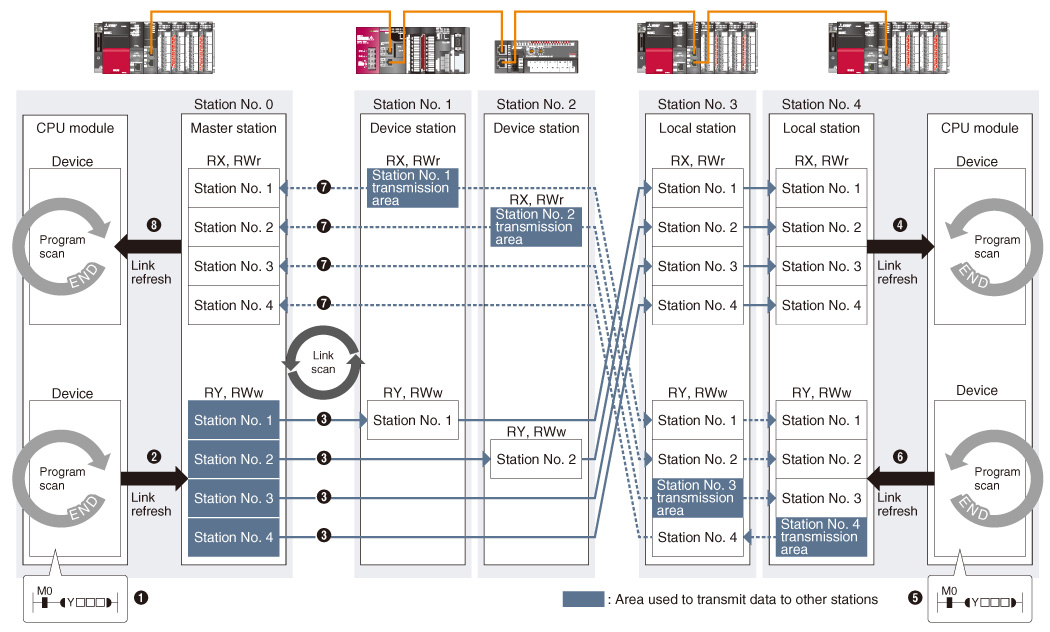

- *3.Input jarak jauh RX: Input data bit dari stasiun perangkat ke stasiun induk
Output jarak jauh RY: Output data bit dari stasiun induk ke stasiun perangkat
Register jarak jauh RWr: Output data unit 16-bit (word) dari stasiun induk ke stasiun perangkat
Register jarak jauh RWw: Output data unit 16-bit (word) dari stasiun induk ke stasiun perangkat
Mungkin sedikit berbeda untuk stasiun lokal. - *4.Jumlah titik tautan dialokasikan oleh stasiun induk. Stasiun lokal juga dapat menggunakan titik tautan lain untuk menerima data dari stasiun lain.
Untuk rincian lebih lanjut, silakan merujuk ke manual produk terkait.
Spesifikasi kinerja jaringan CC-Link IE Controller
| Item | MELSEC iQ-R Series R04ENCPU R08ENCPU R16ENCPU R32ENCPU R120ENCPU RJ71EN71 |
MELSEC iQ-R Series RJ71GP21-SX |
MELSEC-Q Series QJ71GP21-SX QJ71GP21S-SX |
Network interface board Q80BD-J71GP21-SX Q80BD-J71GP21S-SX Q81BD-J71GP21-SX Q81BD-J71GP21S-SX |
|---|---|---|---|---|
| Communication speed | 1 Gbps | |||
| Maximum stations per network | 120 (1 control station, 119 normal stations)*5 | |||
| Connection cable | Ethernet cable (Category 5e or higher, double shielded/STP), straight cable |
Multi-mode optical cable | ||
| Laser class (JIS C 6802, IEC 60825-1) |
- | Class 1 laser product | ||
| Overall cable distance | Line type: 11,900 m*6 |
66,000 m*6 | ||
| Maximum station-to-station distance | 100 m | 550 m | ||
| Maximum number of networks | 239 | |||
| Maximum number of groups | 32 | |||
| Network topology | Line type, star type*7, ring type |
Duplex loop ring | ||
| Communication method | Token-pass | Token-ring | ||
| Maximum link points per network*8 | ||||
| LB | 32768 points, 4KB | 32768 points, 4KB For extended points: 65536 points, 8KB |
32768 points, 4KB*9 | 32768 points, 4KB |
| LW | 131072 points, 256KB | 131072 points, 256KB For extended points: 262144 points, 512KB |
131072 points, 256KB*10 | 131072 points, 256KB |
| LX | 8192 points, 1KB | |||
| LY | 8192 points, 1KB | |||
| Communication speed*8 (Regular mode) | ||||
| LB | 16384 points, 2KB | |||
| LW | 16384 points, 32KB | |||
| LX | 8192 points, 1KB | |||
| LY | 8192 points, 1KB | |||
| Communication speed*8 (Extended mode*11) | ||||
| LB | 32768 points, 4KB | |||
| LW | 131072 points, 256KB | |||
| LX | 8192 points, 1KB | |||
| LY | 8192 points, 1KB | |||
| Transient transmission capacity | ||||
| Transient transmission capacity | 1920B maximum | |||
- *5.Di bawah Jaringan Pengendali CC-Link IE, jumlah stasiun normal yang dapat dihubungkan per jaringan berbeda menurut modul CPU yang digunakan di stasiun kontrol.
Untuk detailnya, silakan lihat manual modul yang digunakan di stasiun kontrol. - *6.Ketika 120 stasiun terhubung.
- *7.Jenis garis dan bintang juga dapat dicampur.

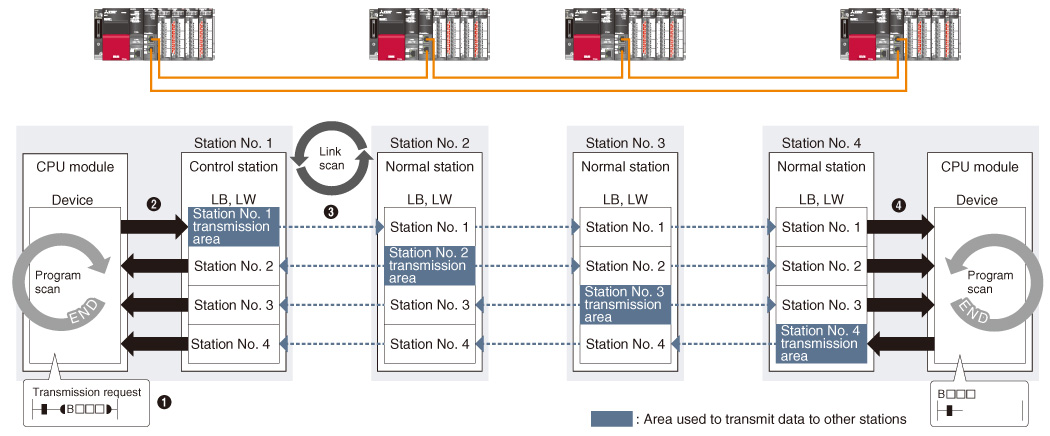

- *8.Relai tautan LB: Data bit yang dikirimkan dari stasiun di jaringan
Register tautan LW: Data unit 16-bit (kata) yang dikirimkan dari stasiun dalam jaringan
Input tautan LX: Input data dari stasiun ke master I/O dalam blok yang sama
Output tautan LY: Output data dari stasiun master I/O ke stasiun lain dalam blok yang sama - *9.16384 poin dan 2K byte untuk model dasar QCPU dan CPU Keamanan Seri MELSEC-QS.
- *10.16384 poin dan 32K byte untuk model dasar QCPU dan CPU Keamanan Seri MELSEC-QS.
- *11.Untuk menggunakan mode yang diperluas, semua stasiun harus kompatibel dengan mode yang diperluas.
Untuk keterangan lebih lanjut, silakan merujuk ke manual produk yang relevan.
Spesifikasi kinerja CC-Link IE Field Network Basic
| Item | Programmable controller CPU module | Network module | MELIPC | |||||
|---|---|---|---|---|---|---|---|---|
| R□CPU R□ENCPU |
Q□UDVCPU | L□CPU | FX5U FX5UC |
FX5UJ | FX5-ENET | MI5122-VW | ||
| Communication speed | 100 Mbps | |||||||
| Maximum stations per network*12 | 64 stations (16 stations × 4 groups) |
16 stations | 16 stations*13 | 8 stations | 32 stations (16 stations × 2 groups) |
64 stations (16 stations × 4 groups) |
||
| Connection cable | Ethernet standard compatible cable, Category 5e or higher (STP cable) | |||||||
| Maximum station-to-station distance | 100 m (between a hub and node)*14 | |||||||
| Network topology | Line type, Star type*15 | |||||||
| Communication method | UDP | |||||||
| Maximum link points per network*16 | ||||||||
| RX | 4096 points | 1024 points | 1024 points*13 | 512 points | 2048 points | 4096 points | ||
| RY | 4096 points | 1024 points | 1024 points*13 | 512 points | 2048 points | 4096 points | ||
| RWr | 2048 points | 512 points | 512 points*13 | 256 points | 1024 points | 2048 points | ||
| RWw | 2048 points | 512 points | 512 points*13 | 256 points | 1024 points | 2048 points | ||
| Maximum link points per station*16 | ||||||||
| Master station | RX | 4096 points | 1024 points | 1024 points*13 | 512 points | 2048 points | 4096 points | |
| RY | 4096 points | 1024 points | 1024 points*13 | 512 points | 2048 points | 4096 points | ||
| RWr | 2048 points | 512 points | 512 points*13 | 256 points | 1024 points | 2048 points | ||
| RWw | 2048 points | 512 points | 512 points*13 | 256 points | 1024 points | 2048 points | ||
| Remote station*17 | RX | 64 points; up to 256 points can be allocated according to the number of stations | ||||||
| RY | 64 points; up to 256 points can be allocated according to the number of stations | |||||||
| RWr | 32 points; up to 128 points can be allocated according to the number of stations | |||||||
| RWw | 32 points; up to 128 points can be allocated according to the number of stations | |||||||
- *12.Jumlah maksimum stasiun jarak jauh yang dikontrol oleh stasiun induk, tergantung pada jumlah stasiun jarak jauh yang dialokasikan. Jumlah total stasiun yang dialokasikan tidak boleh melebihi jumlah maksimum stasiun jarak jauh.
- *13.Didukung dalam versi firmware modul CPU "1.110" atau yang lebih baru.
- *14.Jarak maksimum antar stasiun tergantung pada hub aktual yang digunakan. Harap rujuk spesifikasi produsen hub.
- *15.Topologi garis dan topologi bintang dapat dicampur.
- *16.Input jarak jauh RX: Input data bit dari stasiun jarak jauh ke stasiun induk
Output jarak jauh RY: Output data bit dari stasiun induk ke stasiun jarak jauh
Register jarak jauh RWr: Output data unit 16-bit (word) dari stasiun induk ke stasiun jarak jauh
Register jarak jauh RWw: Output data unit 16-bit (word) dari stasiun induk ke stasiun jarak jauh - *17.Jumlah titik tautan yang dialokasikan oleh induk stasiun.
Untuk informasi terperinci tentang spesifikasi kinerja, silakan lihat “CC-Link IE Field Network Basic Reference Manual (SH(NA)-081684ENG)”.
Perbandingan spesifikasi jaringan
Tingkat kontrol
| Item | CC-Link IE Controller Network | MELSECNET/H | |||
|---|---|---|---|---|---|
| Optical duplex loop | Twisted pair | Optical loop method | Coaxial bus method | Twisted bus method | |
| Communication speed (bps) | 1 G | 25 M | 10 M | 10 M (max.) | |
| Maximum stations per network | 120*18 | 65 | 33 | 32 | |
| Maximum link points | |||||
| Per network | 128K*19 | 16K*19 | |||
| Per station | 128K*19 | 16K*19 | |||
| Distance | |||||
| Overall (km) | 66 | 12*20 | 30 | 2.5*21 | 0.1 (10 Mbps) |
| Station-to-station (m) | 550 | 100 | 1000 | 500 | 100 (10 Mbps) |
| Communication | |||||
| Network topology | Duplex loop ring | Star type, line type, ring type |
Duplex loop ring | Bus type | Bus type |
| Connection cable | Ethernet cable (Multi-mode optical fiber) |
Ethernet cable (Category 5e or higher, double shielded/STP) |
Kabel optik | Coaxial cable | Twisted pair cable |
Tingkat lapangan
| Item | CC-Link IE Field Network | CC-Link IE Field Network Basic | CC-Link |
|---|---|---|---|
| Communication speed (bps) | 1 G | 100 M | 10 M (max.) |
| Maximum stations per network | 121 | 65*22 | 65*22 |
| Maximum link points | |||
| Per network | 16K*23 | 4K*23 | 4K*23 |
| Per station | 2K*23 | 256*23 (When 4 stations are occupied) |
256*23 (When 4 stations are occupied) |
| Distance | |||
| Overall (km) | 12.1*20 | Depends on system configuration | 1.1*21 (10 Mbps) |
| Station-to-station (m) | 100 | 100 | 100 (10 Mbps) |
| Communication | |||
| Network topology | Star type, line type, ring type | Star type | Bus type, T-branch type, star type |
| Connection cable | Ethernet cable (Category 5e or higher, double shielded/STP) |
Ethernet cable (Satisfies 100BASE-TX) |
Twisted pair cable (CC-Link dedicated cable) |
- *18.Nilai saat mode extended digunakan.
- *19.Nilai link register LW (word).

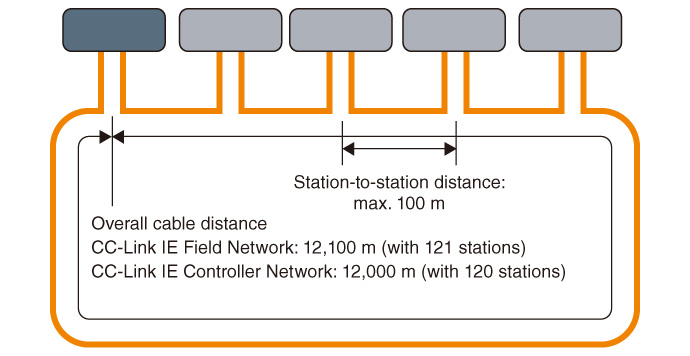

- *20.Nilai saat koneksi ring digunakan.
- *21.Nilai saat repeater digunakan.
- *22.Jumlah stasiun maksimum per jaringan berbeda menurut Seri pengontrol terprogram.
- *23.Nilai register jarak jauh RWr + RWw (kata).
Spesifikasi kabel
Kabel berpasangan terpilin yang kompatibel dengan CC-Link IE*24
| Item | Spesifikasi | |
|---|---|---|
| Twisted-pair cable specifications | Category 5e or higher, (double shielded/STP) straight cable | |
| Standard | Cables that conform to the following standards. · IEEE802.3 (1000BASE-T) · ANSI/TIA/EIA-568-B (Category 5e) |
|
| Connector specifications | Standard | RJ-45 connector with shield |
Kabel optik yang kompatibel dengan CC-Link IE*24
| Item | Spesifikasi | |
|---|---|---|
| Optical cable specifications | 1000BASE-SX (MMF) optical cable | |
| Standard | IEC 60793-2-10 Types A1a.1 (50/125 µm multimode) | |
| Transmission loss (max.) | ≤ 3.5 dB/km (λ = 850 nm) | |
| Transmission band (min.) | ≥ 500 MHz·km (λ = 850 nm) | |
| Connector specifications | Duplex LC connector | |
| Standard | IEC 61754-20: Type LC connector | |
| Connection loss | ≤ 0.3 dB | |
| Polished face | PC (Physical Contact) polishing | |
- *24.Untuk kabel yang direkomendasikan dan informasi lainnya, hubungi Asosiasi Mitra CC-Link.
Kabel pasangan terpilin yang kompatibel dengan CC-Link IE Field Network Basic
| Item | Spesifikasi | |
|---|---|---|
| Twisted-pair specifications | Category 5e or higher, (STP) straight cable Category 5 or 5e, (STP) cross cable |
|
| Standard | Cables that satisfy following standards · IEEE802.3 (100BASE-TX) · ANSI/TIA/EIA-568-B (Category 5) |
|
| Connector specifications | Standard | RJ45 |

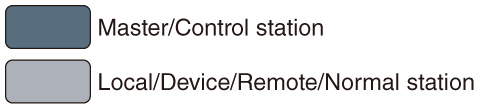

Topologi jaringan*25
- *25.CC-Link IE Field Network Basic hanya mendukung topologi bintang.
Topologi garis (Kabel berpasangan berpilin)
Topologi bintang (Kabel berpasangan berpilin)
Topologi cincin (Kabel berpasangan terpilin)
Topologi cincin (Serat optik dua-lingkaran)
Transmisi siklik
Dalam transmisi siklik, data ditransmisikan secara berkala menggunakan perangkat tautan. Di bawah jaringan CC-Link IE Field dan Controller, terdapat beberapa perbedaan seperti yang dijelaskan di bagian ini.
Jaringan CC-Link IE Field*26
Komunikasi satu-ke-satu dimungkinkan antara stasiun induk dan stasiun perangkat. Status perangkat tautan (RY, RWw) di dalam stasiun induk ditransmisikan ke perangkat eksternal yang terhubung ke stasiun perangkat. Demikian pula, status perangkat eksternal ditransmisikan ke perangkat tautan stasiun induk (RX, RWr) melalui stasiun perangkat.
Dalam kasus stasiun lokal, status perangkat tautan stasiun induk (RY, RWw) diteruskan ke semua perangkat tautan stasiun lokal (RX, RWr) di jaringan. Bila input dari perangkat atau stasiun lokal dijalankan, status perangkat penghubung stasiun perangkat (RX, RWr) dan status perangkat penghubung stasiun lokal (RY, RWw) disimpan dalam perangkat penghubung stasiun induk (RX, RWr), bersama dengan perangkat penghubung stasiun lokal lainnya (RY, RWw). Hasilnya, semua stasiun lokal memiliki data dari stasiun perangkat lainnya, mirip dengan stasiun induk.
- *26.Data ditransmisikan dengan metode yang sama pada CC-Link IE Field Network Basic. Perhatikan bahwa komunikasi dilakukan antara stasiun induk dan stasiun perangkat saja. Tidak ada stasiun lokal yang tersedia pada CC-Link IE Field Basic.
Keluaran dari stasiun induk
- ❶Di stasiun induk, perangkat modul CPU menyala.
- ❷Di stasiun induk, status perangkat modul CPU disimpan dalam perangkat tautan (RY, RWw) dengan penyegaran tautan.
- ❸Status perangkat tautan stasiun induk (RY, RWw) kemudian disimpan dalam perangkat tautan stasiun perangkat (RY, RWw), dan dalam perangkat penghubung stasiun lokal (RX, RWr) dengan pemindaian tautan.
- ❹Status perangkat penghubung stasiun lokal (RX, RWr) disimpan dalam perangkat modul CPU.
Input dari perangkat atau stasiun lokal
- ❺Di stasiun lokal, perangkat modul CPU menyala.
- ❻Di stasiun lokal, status perangkat modul CPU adalah disimpan dalam area transmisi perangkat tautan stasiunnya sendiri (RY, RWw).
- ❼Status perangkat tautan stasiun (RX, RWr), dan perangkat tautan stasiun lokal (RY, RWw) disimpan dalam perangkat tautan stasiun induk (RX, RWr) melalui pemindaian tautan.
- ❽Status perangkat tautan stasiun induk (RX, RWr) disimpan dalam perangkat modul CPU melalui penyegaran tautan.
Jaringan Pengendali CC-Link IE
Komunikasi menggunakan relai tautan (LB) dan register tautan (LW)
Fungsi ini memungkinkan setiap stasiun untuk menulis data ke rentang kirimnya sendiri dari perangkat penghubung (LB, LW) untuk mengirimkannya ke semua stasiun lain di jaringan. Data status perangkat penghubung stasiun kontrol (LB, LW) disimpan dalam perangkat penghubung (LB, LW) dari setiap stasiun normal. Demikian pula, status perangkat penghubung stasiun normal (LB, LW) disimpan dalam perangkat penghubung (LB, LW) dari stasiun kontrol dan stasiun normal lainnya.
- ❶Di stasiun transmisi, perangkat modul CPU menyala.
- ❷Di stasiun transmisi, status perangkat modul CPU disimpan di perangkat tautan (LB, LW) dari modul pendukung Jaringan Pengendali CC-Link IE melalui penyegaran tautan.
- ❸Status perangkat tautan (LB, LW) di stasiun transmisi dikirim ke perangkat tautan (LB, LW) dari modul pendukung Jaringan Pengendali CC-Link IE di stasiun penerima melalui pemindaian tautan.
- ❹Di stasiun penerima, status perangkat tautan (LB, LW) disimpan dalam perangkat modul CPU.
Transmisi menggunakan input tautan (LX) dan output tautan (LY)
Stasiun induk I/O, yang mengendalikan input tautan (LX) dan output tautan (LY), dan stasiun lain melakukan komunikasi satu ke satu. LX adalah data input yang ditransmisikan antara stasiun dalam satu blok, dan LY adalah data output yang ditransmisikan dari stasiun induk I/O dalam satu blok. Stasiun kontrol atau normal dapat berupa stasiun induk I/O, dan hingga dua stasiun induk I/O (blok 1 dan blok 2) dapat digunakan per jaringan.
Transmisi sementara
Fungsi ini memungkinkan komunikasi dengan stasiun lain saat permintaan dibuat dengan metode seperti instruksi khusus dan perangkat lunak rekayasa. Komunikasi dengan jaringan yang berbeda juga dimungkinkan.
