CC-Link IE TSN Concept
CC-Link IE TSN
Jaringan Terintegrasi Terbuka di Seluruh Perusahaan Manufaktur
Dengan memanfaatkan jaringan terintegrasi dan terbuka yang menggunakan teknologi TSN*1 pengumpulan data real-time dari area produksi ke sistem IT dapat diwujudkan.
CC-Link IE TSN mendukung komunikasi TCP/IP dan menerapkannya pada arsitektur industri melalui dukungan TSN yang memungkinkan komunikasi real-time. Dengan arsitektur sistem yang fleksibel dan fitur pengaturan serta pemecahan masalah yang ekstensif, CC-Link IE TSN ideal untuk membangun infrastruktur IIoT di seluruh perusahaan manufaktur.
- *1.TSN: Time Sensitive Networking
Apa itu Time-Sensitive Networking (TSN)?
TSN adalah teknologi standar yang didefinisikan oleh IEEE yang memungkinkan pengiriman pesan deterministik pada Ethernet standar. Teknologi ini memastikan komunikasi deterministik dengan menggunakan metode sinkronisasi waktu (IEEE 802.1AS) dan metode berbagi waktu (IEEE 802.1Qbv). Dengan penambahan standar ini pada teknologi Ethernet, komunikasi kontrol real-time dan komunikasi non-real-time dapat dicampur, yang tidak dimungkinkan dengan komunikasi Ethernet konvensional.
- TSN Technology :
- Features utilizing TSN technology

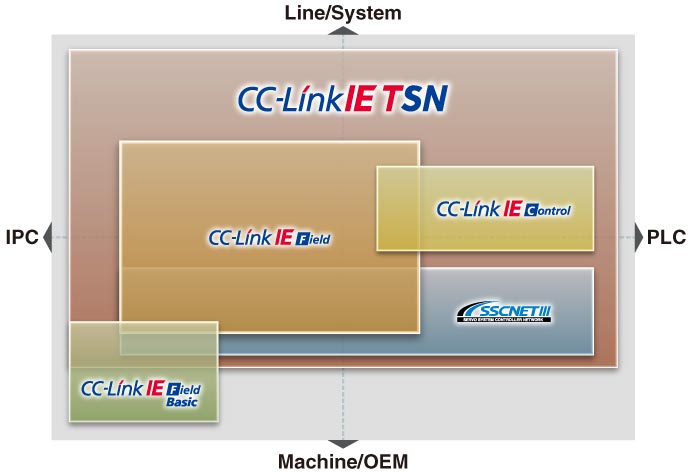

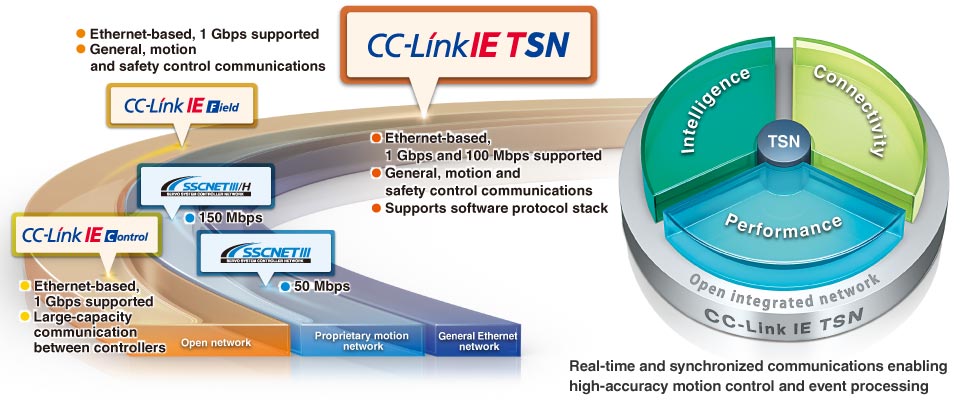

CC-Link IE TSN adalah jaringan industri terbuka yang mewarisi kemudahan diagnostik dari CC-Link IE Field Network, komunikasi berkapasitas besar dari CC-Link IE Control Network, dan fitur kontrol gerak berkinerja tinggi dari SSCNET. Dengan integrasi teknologi TSN, jaringan ini lebih meningkatkan kinerja sistem kontrol untuk mewujudkan jaringan terintegrasi terbuka dengan fungsionalitas canggih.
- Kinerja
- Tren manufaktur saat ini memanfaatkan AI dan perawatan prediktif untuk memastikan produktivitas dan kualitas tinggi tercapai secara simultan. Hal ini membutuhkan komunikasi kecepatan tinggi dan kontrol deterministik terhadap volume data besar ke sistem IT. Teknologi komunikasi inovatif CC-Link IE TSN meningkatkan kinerja komunikasi, memungkinkan kontrol gerak presisi tinggi dan kontrol I/O kecepatan tinggi tanpa mempengaruhi kinerja operasional.
- Kecerdasan (Intelligence)
- Jaringan cerdas yang mendukung komunikasi industri untuk mewujudkan kemudahan pengaturan perangkat dan perawatan pencegahan sangat penting untuk operasi yang efisien. CC-Link IE TSN mendukung perangkat lunak diagnostik pihak ketiga, memungkinkan pemecahan masalah pada perangkat jaringan (termasuk Ethernet standar). Kesalahan peristiwa jaringan diberi tanda waktu, sehingga penyebab kesalahan mudah dievaluasi. Selain itu, pembuatan arsitektur dan parameter sistem jaringan secara otomatis menyederhanakan proses commissioning.
- Konektivitas
- CC-Link IE TSN merupakan kunci untuk mewujudkan komunikasi real-time dalam sistem manufaktur yang menggunakan jaringan berbasis Ethernet kompatibel TCP/IP. Ia juga memungkinkan integrasi jaringan pihak ketiga dan perangkat Ethernet standar seperti sensor visi dan router nirkabel, serta memiliki berbagai kemungkinan topologi untuk mendukung arsitektur sistem yang sangat skalabel dan fleksibel.
