Programmable Controllers MELSEC Produk CC-Link IE TSN

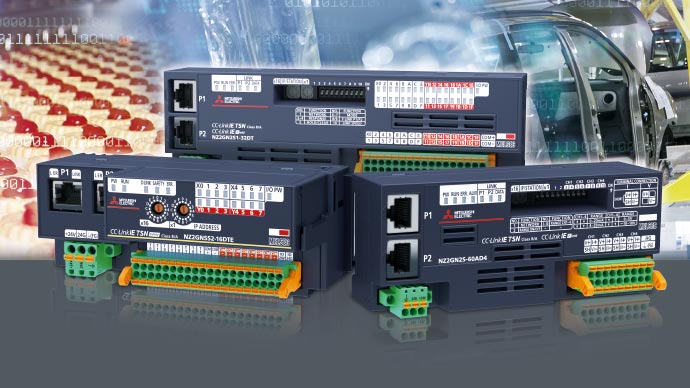

Modul jarak jauh tipe blok

Modul jarak jauh tipe blok dikenali sebagai stasiun perangkat pada CC-Link IE TSN. Modul ini terutama digunakan saat instalasi mengharuskannya berada dekat dengan I/O yang terhubung untuk menghemat kabel. Modul I/O digital merupakan indera dari sistem otomasi dan dapat dengan mudah dihubungkan ke sakelar, lampu indikator, sensor, dan perangkat lainnya. Modul analog dapat dihubungkan ke perangkat yang memproses tegangan dan sinyal arus yang bervariasi. Kombinasi modul jarak jauh tipe blok dengan fungsi keamanan dan modul CPU keamanan mewujudkan komunikasi jaringan keamanan.

  • Atur parameter dengan mudah hanya menggunakan sakelar perangkat keras*1
  • Deteksi tegangan catu daya rendah
  • Blok terminal penjepit pegas mengurangi kabel
  • Modul input sesuai dengan IEC 61131-2 Tipe3 (rentang operasi standar input digital), mendukung berbagai sensor*1
  • Beralih ke mode stasiun perangkat CC-Link IE Field Network*1
  • Modul jarak jauh tipe blok dengan fungsi keamanan memungkinkan kontrol keamanan
  • Waktu input/output dapat disinkronkan dengan siklus sinkronisasi antar-modular, memungkinkan kontrol yang sangat akurat sistem*1

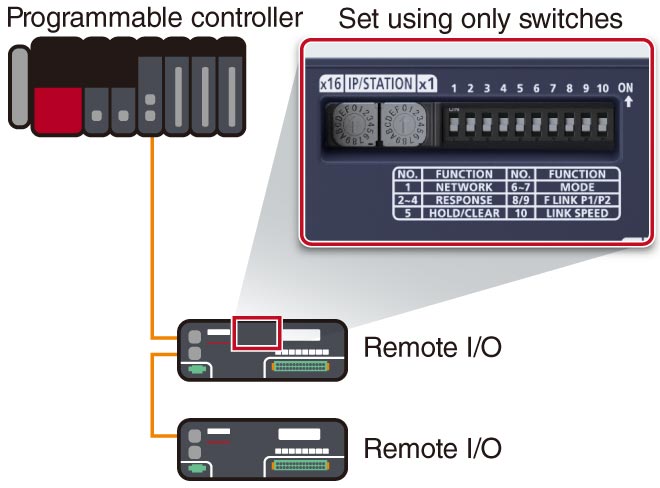

Memulai sistem dengan mudah<sup>*1</sup>

Alamat IP untuk setiap modul dapat diatur dengan mudah menggunakan tombol-tombol di bagian depan modul. Fungsi-fungsi tambahan juga dapat diatur menggunakan tombol-tombol, tanpa memerlukan perangkat lunak rekayasa khusus.

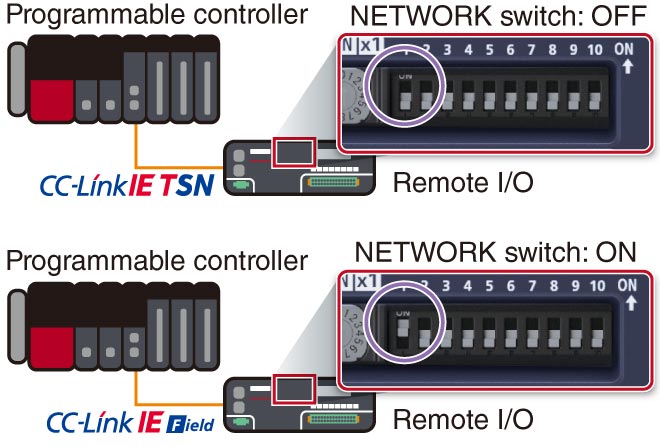

Beralih ke mode stasiun perangkat CC-Link IE Field Network<sup>*1</sup>

Mengatur sakelar di bagian depan modul memungkinkan untuk digunakan sebagai stasiun perangkat CC-Link IE TSN atau CC-Link IE Field Network tanpa memerlukan modul terpisah.

  • *1.Modul jarak jauh tipe blok dengan fungsi keselamatan tidak didukung.

Modul input

  • Waktu respons dapat diatur pada 0 ms, 0,2 ms, 1 ms, 1,5 ms, 5 ms, 10 ms, 20 ms, dan 70 ms (pengaturan awal adalah 1 ms)
  • Tegangan dan arus ON/OFF input mematuhi IEC 61131-2 (rentang operasi standar input digital) Tipe 3, yang mendukung berbagai sensor
  • Fungsi dapat dengan mudah diatur dari bagian depan modul menggunakan sakelar, tanpa memerlukan perangkat lunak rekayasa khusus

Blok terminal penjepit pegas

  • NZ2GN2S1-16D
  • NZ2GN2S1-32D

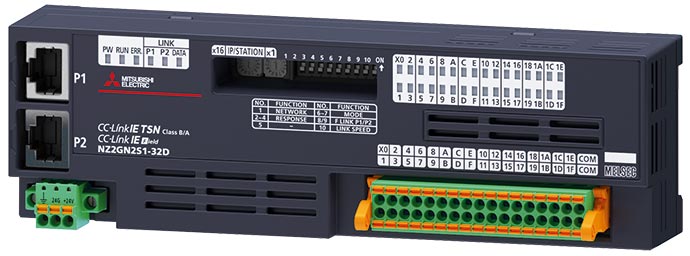

NZ2GN2S1-32D

Model Input type
DC input		 Input points Rated input voltage/current Wiring type
NZ2GN2S1-16D Positive/negative common shared 16 points 24 V DC (6.6 mA) 1-wire
NZ2GN2S1-32D Positive/negative common shared 32 points 24 V DC (6 mA) 1-wire

Blok terminal sekrup

  • NZ2GN2B1-16D
  • NZ2GN2B1-32D

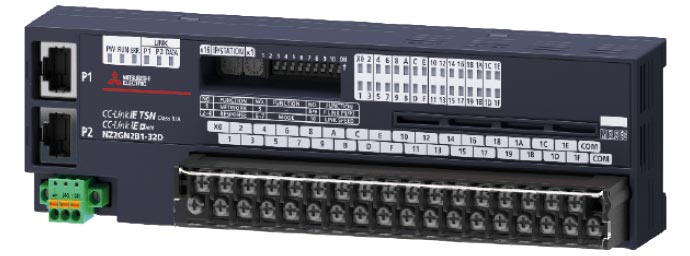

NZ2GN2B1-32D

Model Input type
DC input		 Input points Rated input voltage/current Wiring type
NZ2GN2B1-16D Positive/negative common shared 16 points 24 V DC (6.6 mA) 1-wire
NZ2GN2B1-32D Positive/negative common shared 32 points 24 V DC (6 mA) 1-wire

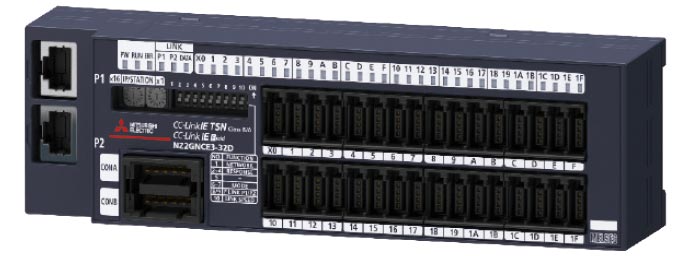

Konektor sensor (e-CON)

  • NZ2GNCE3-32D
Model Input type
DC input		 Input points Rated input voltage/current Wiring type
NZ2GNCE3-32D Positive common 32 points 24 V DC (6.6 mA) 3-wire

konektor 40-pin

  • NZ2GNCF1-32D
Model Input type
DC input		 Input points Rated input voltage/current Wiring type
NZ2GNCF1-32D Positive/negative common shared 32 points 24 V DC (6.6 mA) 1-wire

Modul keluaran

  • Pilih untuk menahan atau menghapus nilai keluaran saat terputus dari tautan data atau saat modul CPU pengontrol terprogram stasiun induk telah berhenti
  • Mencegah kerusakan modul menggunakan fungsi perlindungan kelebihan beban dan panas berlebih keluaran
  • Fungsi dapat dengan mudah disiapkan dari bagian depan modul menggunakan sakelar, tanpa memerlukan perangkat lunak rekayasa khusus

Blok terminal penjepit pegas

  • NZ2GN2S1-16T
  • NZ2GN2S1-16TE
  • NZ2GN2S1-32T
  • NZ2GN2S1-32TE

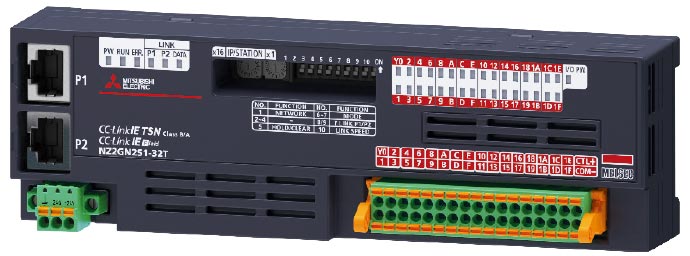

NZ2GN2S1-32T

Model Output type
Transistor output		 Output points Rated load voltage/Max. load current Wiring type
NZ2GN2S1-16T Sink 16 points 12/24 V DC (0.5 A/point, 4 A/common) 1-wire
NZ2GN2S1-16TE Source 16 points 12/24 V DC (0.5 A/point, 4 A/common) 1-wire
NZ2GN2S1-32T Sink 32 points 12/24 V DC (0.5 A/point, 5 A/common) 1-wire
NZ2GN2S1-32TE Source 32 points 12/24 V DC (0.5 A/point, 5 A/common) 1-wire

Blok terminal sekrup

  • NZ2GN2B1-16T
  • NZ2GN2B1-16TE
  • NZ2GN2B1-32T
  • NZ2GN2B1-32TE

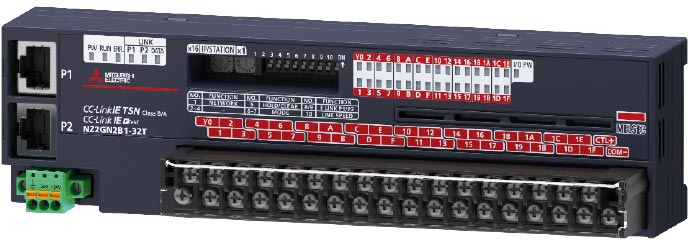

NZ2GN2B1-32T

Model Output type
Transistor output		 Output points Rated load voltage/Max. load current Wiring type
NZ2GN2B1-16T Sink 16 points 12/24 V DC (0.5 A/point, 4 A/common) 1-wire
NZ2GN2B1-16TE Source 16 points 12/24 V DC (0.5 A/point, 4 A/common) 1-wire
NZ2GN2B1-32T Sink 32 points 12/24 V DC (0.5 A/point, 5 A/common) 1-wire
NZ2GN2B1-32TE Source 32 points 12/24 V DC (0.5 A/point, 5 A/common) 1-wire

konektor 40-pin

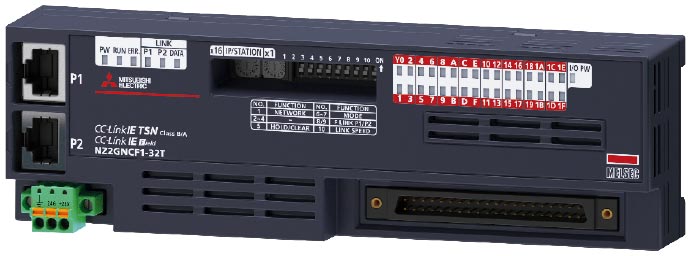

  • NZ2GNCF1-32T
Model Output type
Transistor output		 Output points Rated load voltage/Max. load current Wiring type
NZ2GNCF1-32T Sink 32 points 12/24 V DC (0.1 A/point, 3.2 A/common) 1-wire

Modul gabungan I/O

  • Modul I/O gabungan mencakup fungsi modul input dan modul output
  • Waktu respons dapat diatur pada 0 ms, 0,2 ms, 1 ms, 1,5 ms, 5 ms, 10 ms, 20 ms, dan 70 ms (pengaturan awal adalah 1 ms)
  • Tegangan dan arus input ON/OFF mematuhi IEC 61131-2 (rentang operasi standar input digital) Tipe3, yang mendukung berbagai sensor
  • Pilih untuk menahan atau menghapus nilai keluaran saat terputus dari tautan data atau saat modul CPU pengontrol terprogram stasiun induk telah berhenti
  • Mencegah kerusakan modul menggunakan fungsi proteksi kelebihan beban keluaran dan panas berlebih
  • Fungsi dapat dengan mudah diatur dari bagian depan modul menggunakan sakelar, tanpa memerlukan perangkat lunak rekayasa khusus

Blok terminal penjepit pegas

  • NZ2GN2S1-32DT
  • NZ2GN2S1-32DTE

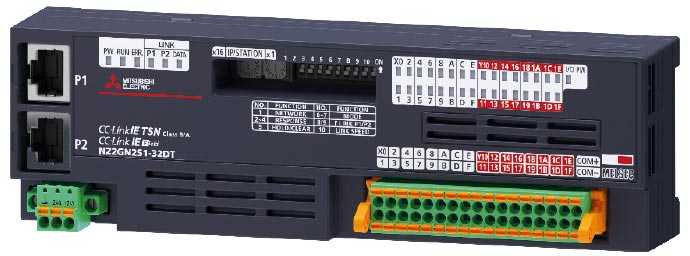

NZ2GN2S1-32DT

Model Input type
DC input		 Input
points		 Rated input voltage/
current		 Output type
Transistor output		 Output
points		 Rated load voltage/
Max. load current		 Wiring
type
NZ2GN2S1-32DT Positive common 16 points 24 V DC (6 mA) Sink 16 points 24 V DC
(0.5 A/point, 4 A/common)		 1-wire
NZ2GN2S1-32DTE Negative common 16 points 24 V DC (6 mA) Source 16 points 24 V DC
(0.5 A/point, 4 A/common)		 1-wire

Blok terminal sekrup

  • NZ2GN2B1-32DT
  • NZ2GN2B1-32DTE

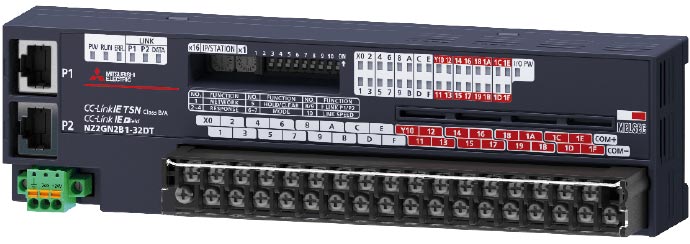

NZ2GN2B1-32DT

Model Input type
DC input		 Input
points		 Rated input voltage/
current		 Output type
Transistor output		 Output
points		 Rated load voltage/
Max. load current		 Wiring
type
NZ2GN2B1-32DT Positive common 16 points 24 V DC (6 mA) Sink 16 points 24 V DC
(0.5 A/point, 4 A/common)		 1-wire
NZ2GN2B1-32DTE Negative common 16 points 24 V DC (6 mA) Source 16 points 24 V DC
(0.5 A/point, 4 A/common)		 1-wire

Konektor sensor (e-CON)

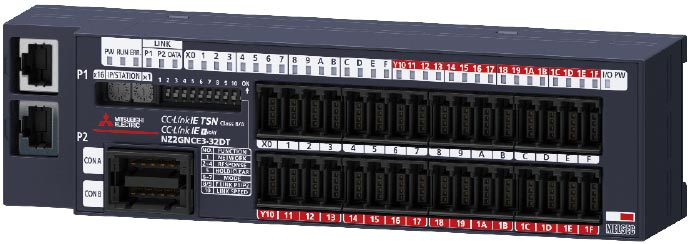

  • NZ2GNCE3-32DT
Model Input type
DC input		 Input
points		 Rated input voltage/
current		 Output type
Transistor output		 Output
points		 Rated load voltage/
Max. load current		 Wiring
type
NZ2GNCE3-32DT Positive common 16 points 24 V DC (6.6 mA) Sink 16 points 24 V DC
(0.5 A/point, 4 A/common)		 3-wire

Modul masukan analog

  • Kecepatan konversi modul masukan analog 200 µs/CH
  • Fungsi dapat dengan mudah disiapkan dari bagian depan modul menggunakan sakelar, tanpa memerlukan perangkat lunak rekayasa khusus

Blok terminal penjepit pegas

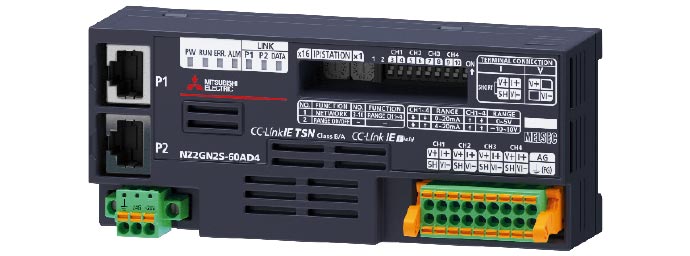

  • NZ2GN2S-60AD4
Model Input type Number of channels
NZ2GN2S-60AD4 Analog voltage/current input 4 channels

Blok terminal sekrup

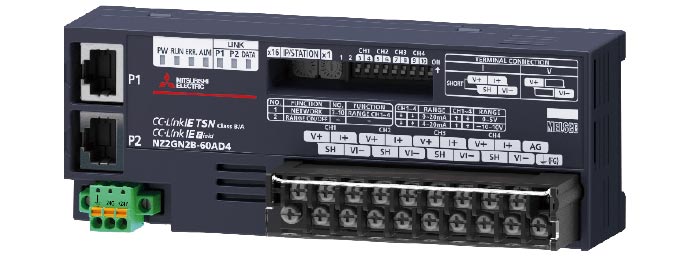

  • NZ2GN2B-60AD4
Model Input type Number of channels
NZ2GN2B-60AD4 Analog voltage/current input 4 channels

Modul keluaran analog

  • Kecepatan konversi modul keluaran analog 200 µs/CH
  • Fungsi dapat dengan mudah diatur dari bagian depan modul menggunakan sakelar, tanpa memerlukan perangkat lunak rekayasa khusus

Blok terminal penjepit pegas

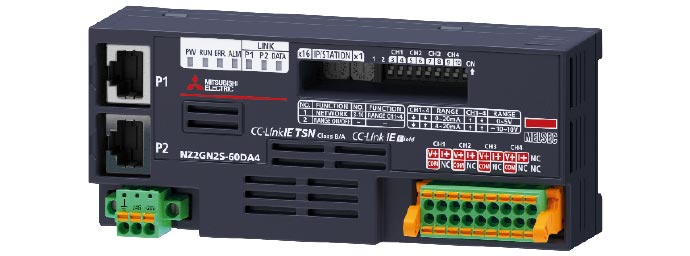

  • NZ2GN2S-60DA4
Model Output type Number of channels
NZ2GN2S-60DA4 Analog voltage/current output 4 channels

Blok terminal sekrup

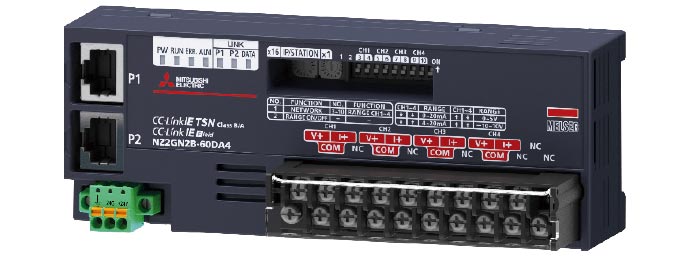

  • NZ2GN2B-60DA4
Model Output type Number of channels
NZ2GN2B-60DA4 Analog voltage/current output 4 channels

Modul jarak jauh tipe tahan air/tahan debu (IP67)

  • Mematuhi standar IP67. Panel kontrol tidak lagi diperlukan, sehingga menghemat biaya dan ruang perangkat keras

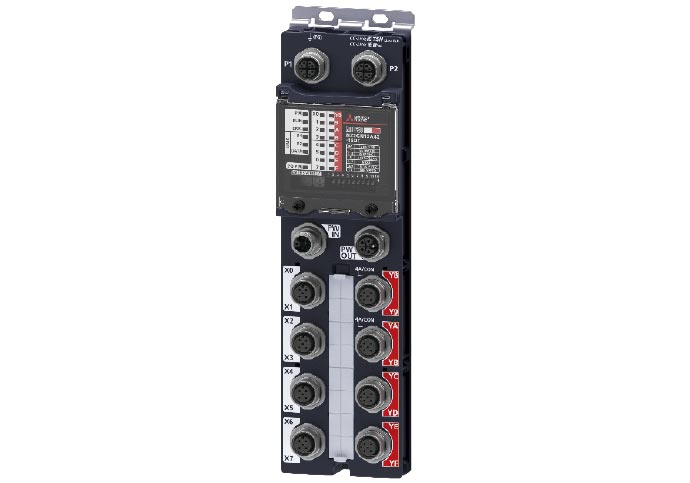

NZ2GN12A42-16DT

Modul masukan

  • Waktu respons dapat diatur pada 0 ms, 0,2 ms, 1 ms, 1,5 ms, 5 ms, 10 ms, 20 ms, dan 70 ms

Konektor kedap air (kunci sekrup)

  • NZ2GN12A4-16D
  • NZ2GN12A4-16DE
Model Input type
DC input		 Input points Rated input voltage/current Wiring type
NZ2GN12A4-16D Positive common 16 points 24 V DC (7.3 mA) 2- to 4-wire
NZ2GN12A4-16DE Negative common 16 points 24 V DC (7.3 mA) 2- to 4-wire

Modul keluaran

  • Karena arus beban maksimum adalah 4 A/titik, beban besar dapat dihubungkan

Konektor kedap air (kunci sekrup)

  • NZ2GN12A2-16T
  • NZ2GN12A2-16TE
Model Output type
Transistor output		 Output points Rated load voltage/
Max. load current		 Wiring type
NZ2GN12A2-16T Sink 16 points 12/24 V DC
(2 A/point, 4 A/point, 12 A/common)*2		 2-wire
NZ2GN12A2-16TE Source 16 points 12/24 V DC
(2 A/point, 4 A/point, 12 A/common)*2		 2-wire

Modul gabungan I/O

  • Modul gabungan I/O mengendalikan input dan output sekaligus dalam satu modul
  • Waktu respons dapat diatur pada 0 ms, 0,2 ms, 1 ms, 1,5 ms, 5 ms, 10 ms, 20 ms, dan 70 ms
  • Karena arus beban maksimum adalah 4 A/titik, beban besar dapat dihubungkan

Konektor kedap air (kunci sekrup)

  • NZ2GN12A42-16DT
  • NZ2GN12A42-16DTE
Model Input type
DC input		 Input
points		 Rated input voltage/
current		 Output type
Transistor output		 Output
points		 Rated load voltage/
Max. load current		 Wiring type
NZ2GN12A42-16DT Positive
common		 8 points 24 V DC (7.3 mA) Sink 8 points 12/24 V DC
(2 A/point, 4 A/point,
12 A/common)*2		 2- to 4-wire (input)
2-wire (output)
NZ2GN12A42-16DTE Negative
common		 8 points 24 V DC (7.3 mA) Source 8 points 12/24 V DC
(2 A/point, 4 A/point,
12 A/common)*2		 2- to 4-wire (input)
2-wire (output)
  • *2.Spesifikasi arus beban maksimum dapat bervariasi tergantung pada terminal keluaran. Untuk informasi lebih lanjut, silakan lihat manual produk yang relevan.

Modul FPGA<sup>BARU</sup>

  • Waktu respons I/O yang sangat akurat dan sangat cepat dalam hitungan mikrodetik dengan field programmable gate array (FPGA)
  • Pengoperasian nilai I/O diproses dalam hitungan nanodetik di FPGA. Rangkaian logika dapat diprogram secara fleksibel menggunakan perangkat lunak Intel® Quartus® Prime Design*3
  • Berbagai jenis komunikasi tersedia untuk komunikasi Ethernet dengan sistem tingkat tinggi, yang mana salah satu yang sesuai dapat dipilih menurut aplikasi dan kondisi. Modul ini juga dapat beroperasi secara mandiri selama start-up atau untuk fasilitas insidental
  • Rangkaian logika kompleks yang dirancang pelanggan dapat ditulis ke FPGA. Modul ini ideal untuk mengganti papan FPGA dan papan mikrokomputer yang sudah ada yang dikembangkan di dalam negeri
  • Data pencatatan dapat dibuat sebagai berkas CSV dan ditransfer ke server FTP menggunakan FTP (klien). FTP dapat digunakan secara bersamaan dengan CC-Link IE TSN
  • Modul ini mendukung komunikasi CPU yang sederhana, yang memungkinkan pertukaran data dengan modul CPU
  • Tabel di bawah ini menunjukkan spesifikasi FPGA tertanam

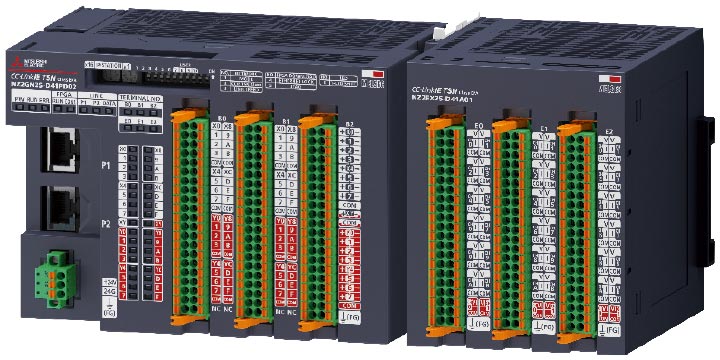

NZ2GN2S-D41PD02NZ2EX2S-D41A01

Item Spesifikasi
Embedded FPGA Device name 5CGXFC7D6F27I7N (Cyclone® V series by Intel Corporation)
Circuit capacity LUTs = 149.5K (650K gates), Block RAM = 7000 kbits
User usable capacity (recommended values)*4 LUTs = 35K (150K gates), Block RAM = 4400 kbits
System clock 100 MHz
  • *3.Silakan hubungi Intel Corporation untuk pertanyaan apa pun tentang produk Intel. Silakan kunjungi situs web di bawah ini.
    www.intel.com
  • *4.Jika Pelanggaran Waktu terjadi pada hasil sintesis logika, tinjau sirkuit pengguna.

Modul Utama

DC input/output

  • NZ2GN2S-D41P01BARU
Model DC input points Transistor output points
NZ2GN2S-D41P01 48 (4 points/common, positive/negative common shared) 48 (4 points/common, sink, 0.1 A/point)

Diferensial input/output

  • NZ2GN2S-D41D01BARU
Model Differential input points Differential output points Differential input/output (shared) points
NZ2GN2S-D41D01 24 (10 Mpps*5 at multiple of 4) 24 (10 Mpps at multiple of 4) 3 (5 Mpps at multiple of 2)
  • *5.Kecepatan hingga 16 Mpps dapat berlaku jika kepatuhan terhadap Petunjuk EMC tidak diperlukan.

DC input/output, diferensial input/output

  • NZ2GN2S-D41PD02BARU
Model DC input points Transistor output points Differential input points Differential output points Differential
input/output
(shared) points
NZ2GN2S-D41PD02 32
(4 points/common,
positive/negative
common shared)		 32
(4 points/common, sink,
0.1 A/point)		 8
(10 Mpps*6
at multiple of 4)		 8
(10 Mpps
at multiple of 4)		 1
(5 Mpps
at multiple of 2)
  • *6.Speeds of up to 16 Mpps can apply when compliance with the EMC Directive is not needed.

Modul ekstensi

  • Modul ekstensi meningkatkan jumlah titik input/output modul utama. Jumlah modul yang dapat dihubungkan adalah satu. Modul ekstensi yang terhubung dapat dikontrol dari FPGA yang tertanam dalam modul utama

Blok terminal penjepit pegas - tipe masukan/keluaran DC

  • NZ2EX2S-D41P01BARU
Model DC input points Transistor output points
NZ2EX2S-D41P01 48 (4 points/common, positive/negative common shared) 48 (4 points/common, sink, 0.1 A/point)

Blok terminal penjepit pegas - tipe masukan/keluaran diferensial

  • NZ2EX2S-D41D01BARU
Model Differential input points Differential output points Differential input/output (shared) points
NZ2EX2S-D41D01 24 (10 Mpps*7 at multiple of 4) 24 (10 Mpps at multiple of 4) 3 (5 Mpps at multiple of 2)
  • *7.Kecepatan hingga 16 Mpps dapat berlaku jika kepatuhan terhadap Petunjuk EMC tidak diperlukan.

Blok terminal penjepit pegas - tipe masukan/keluaran analog

  • NZ2EX2S-D41A01BARU
Model Analog input points Analog output points
NZ2EX2S-D41A01 36 (voltage/current, 4 µs/36 points) 6 (voltage/current, 6 µs/6 points)

Modul jarak jauh tipe blok dengan fungsi keselamatan

  • Modul jarak jauh tipe blok yang mendukung fungsi keselamatan
  • Melakukan kontrol keselamatan saat digunakan bersama modul CPU keselamatan Seri MELSEC iQ-R

Modul masukan

  • Modul masukan dengan fungsi keselamatan
  • Kabel tunggal atau ganda dapat dipilih per titik input
  • Sesuai dengan standar keselamatan internasional, ISO 13849-1 Kategori 4 PL e dan IEC 61508 SIL 3

Blok terminal penjepit pegas

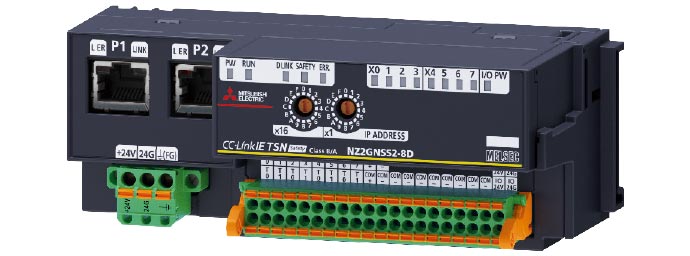

  • NZ2GNSS2-8D
Model Input type
DC input		 Input points Rated input voltage/current Wiring type
NZ2GNSS2-8D Negative common Single wiring: 8 points
Double wiring: 4 points		 24 V DC (7.3 mA) 2-wire

Modul keluaran

  • Modul keluaran dengan fungsi keselamatan
  • Kabel tunggal atau ganda dapat dipilih per titik keluaran
  • Sesuai dengan standar keselamatan internasional, ISO 13849-1 Kategori 4 PL e dan IEC 61508 SIL 3

Blok terminal penjepit pegas

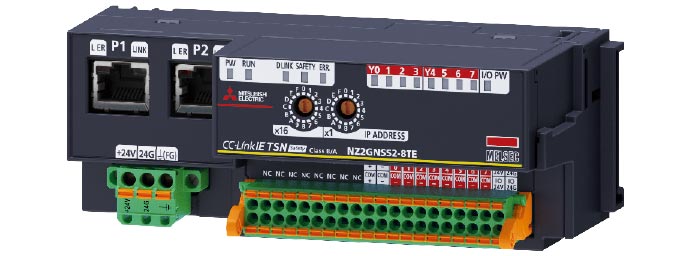

  • NZ2GNSS2-8TE
Model Output type
Transistor output		 Output points Rated load voltage/Max. load current Wiring type
NZ2GNSS2-8TE Source + source Single wiring: 8 points
Double wiring: 4 points		 24 V DC (0.5 A/point, 4 A/common) 2-wire

Modul gabungan I/O

  • Modul gabungan I/O dengan fungsi keselamatan
  • Kabel tunggal atau ganda dapat dipilih per titik masukan dan keluaran
  • Sesuai dengan standar keselamatan internasional, ISO 13849-1 Kategori 4 PL e dan IEC 61508 SIL 3
  • Fungsi logika cepat yang tertanam memungkinkan kontrol logika keselamatan dari dalam modul jarak jauh. Kontrol kecepatan tinggi (kecepatan respons: 5,8 ms*8) direalisasikan tanpa terpengaruh oleh modul CPU pengaman dan kecepatan pemrosesan jaringan
  • *8.Tergantung pada pengaturan parameter.

Blok terminal penjepit pegas

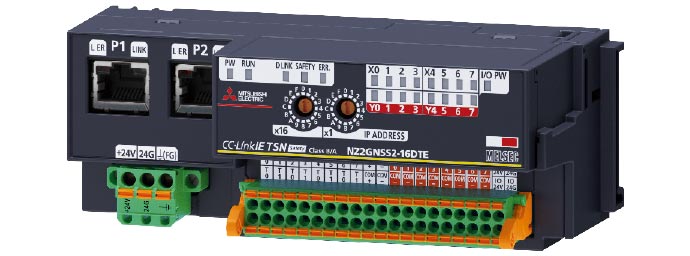

  • NZ2GNSS2-16DTE
Model Input type
DC input		 Input points Rated input
voltage/
current		 Output type
Transistor output		 Output points Rated load voltage/
Max. load current		 Wiring
type
NZ2GNSS2-16DTE Negative
common		 Single wiring: 8 points
Double wiring: 4 points		 24 V DC
(7.3 mA)		 Source + source Single wiring: 8 points
Double wiring: 4 points		 24 V DC
(0.5 A/point,
4 A/common)		 2-wire

Modul gabungan I/O tipe tahan air/debu (IP67)

  • Modul gabungan I/O dengan fungsi keselamatan
  • Sesuai dengan standar keselamatan internasional, ISO 13849-1 Kategori 4 PL e dan IEC 61508 SIL 3 (NZ2GNS12A2-14DT sesuai dengan Kategori 3)
  • Sesuai dengan IP67. Panel kontrol tidak lagi diperlukan, sehingga menghemat biaya dan ruang perangkat keras
  • Karena arus beban maksimum adalah 4 A/titik, beban besar dapat dihubungkan
  • Fungsi logika cepat yang tertanam memungkinkan kontrol logika keselamatan dari dalam modul jarak jauh. Kontrol kecepatan tinggi (kecepatan respons: 5,8 ms*9) terwujud tanpa terpengaruh oleh modul CPU keselamatan dan kecepatan pemrosesan jaringan
  • *9.Tergantung pada pengaturan parameter.

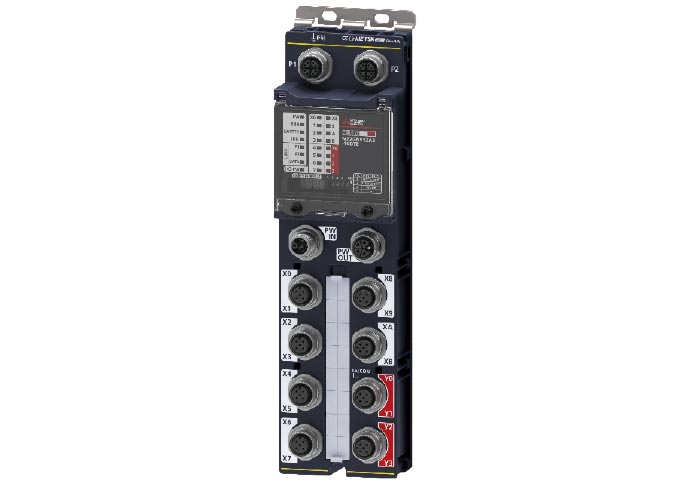

NZ2GNS12A2-16DTE

Konektor kedap air (kunci sekrup)

  • NZ2GNS12A2-14DT
  • NZ2GNS12A2-16DTE
Model Input type
DC input		 Input points Rated input
voltage/current		 Output type
Transistor output		 Output points Rated load voltage/
Max. load current		 Wiring
type
NZ2GNS12A2-14DT Negative
common		 Single wiring:
12 points
Double wiring:
6 points		 24 V DC
(6.8 mA)		 Source + sink Single wiring:
not possible
Double wiring:
2 points		 24 V DC
(2 A/point,4 A/point
6 A/common)*10		 2-wire
NZ2GNS12A2-16DTE Negative
common		 Single wiring:
12 points
Double wiring:
6 points		 24 V DC
(6.8 mA)		 Source + source Single wiring:
4 points
Double wiring:
2 points		 24 V DC
(2 A/point,4 A/point
8 A/common)*10		 2-wire
  • *10.Spesifikasi arus beban maksimum dapat bervariasi tergantung pada terminal keluaran. Untuk informasi lebih lanjut, silakan lihat manual produk yang relevan.
