Pengendali Seri MELSEC-Q

Fitur Produk -Analog-

Analog I/O

Modul cerdas khusus aplikasi

Berbagai modul analog yang ideal untuk aplikasi kontrol proses

Modul analog terisolasi yang cocok untuk kontrol proses

Saluran terisolasi

  • Modul konverter analog-digital resolusi tinggi

    Q64AD-GH

  • Modul konverter analog-digital resolusi tinggi
    (dengan fungsi pengkondisian sinyal)

    Q62AD-DGH

  • Modul konverter digital-analog resolusi tinggi

    Q62DA-FG

  • Modul konverter analog-digital

    Q68AD-G

  • Modul konverter analog-digital
    (dengan fungsi pengkondisian sinyal)

    Q66AD-DG

  • Modul konverter digital-analog

    Q66DA-G

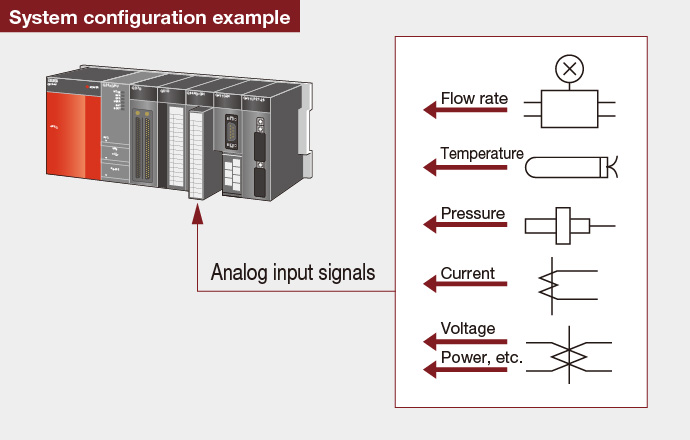

Modul analog yang diisolasi saluran dirancang khusus untuk aplikasi kontrol proses dengan menawarkan konversi akurasi tinggi yang dikombinasikan dengan tegangan isolasi tinggi. Pengukur aliran, pengukur tekanan, dll. dapat dihubungkan langsung ke input analog, dan katup kontrol ke output analog. Biaya perangkat keras dan pemasangan dapat dikurangi secara substansial karena penguat isolasi eksternal tidak diperlukan. Bila digunakan dengan pengontrol tujuan umum, solusi kontrol proses berbiaya rendah dapat dibuat.

Tegangan tahan dielektrik tinggi

■ Gangguan listrik seperti arus dan kebisingan dapat diisolasi.

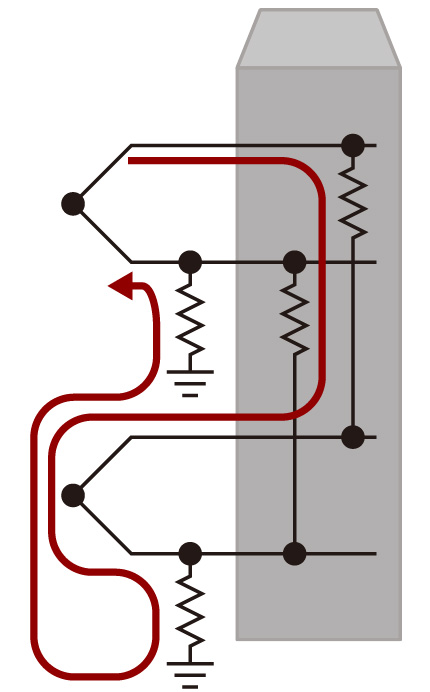

●Modul masukan analog standar

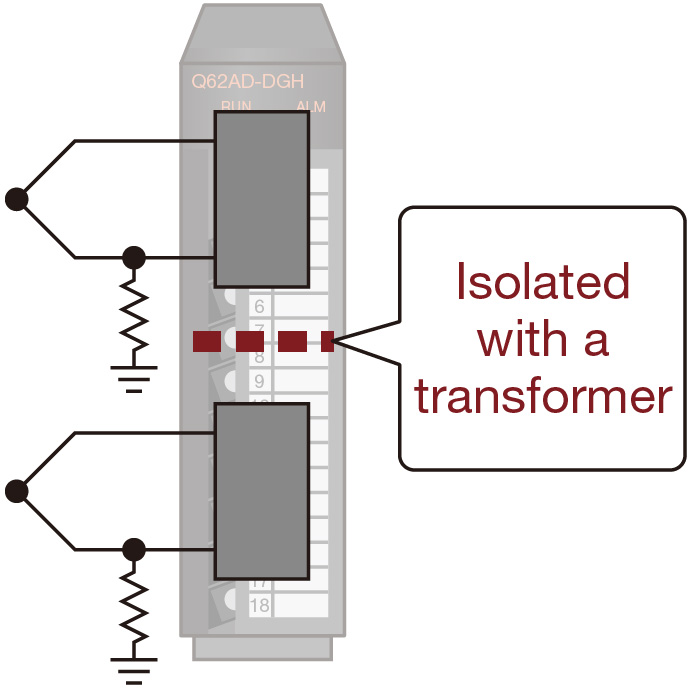

●Modul masukan analog terisolasi

■ Konverter sinyal eksternal tidak diperlukan.

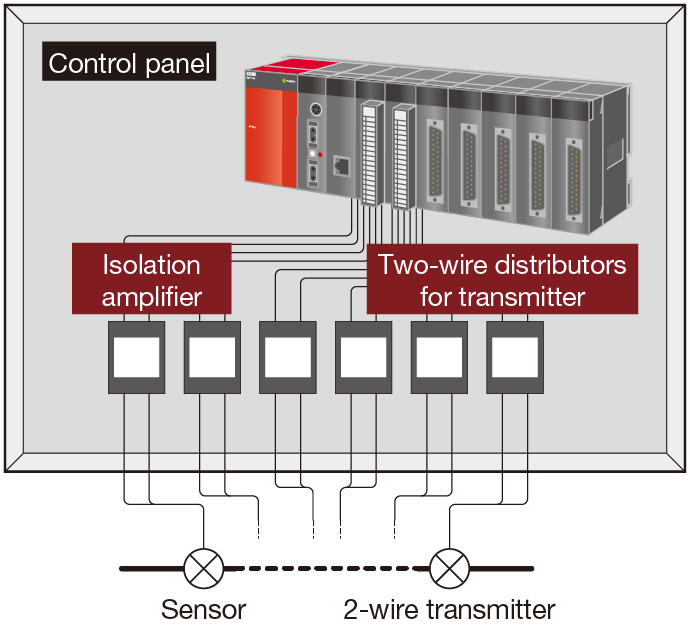

●Modul analog tanpa saluran terisolasi

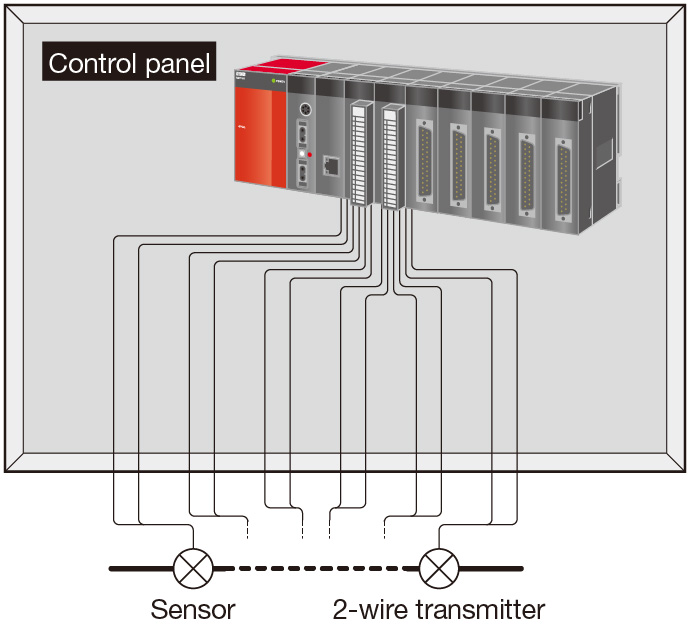

●Dengan modul analog terisolasi saluran

Modul analog kecepatan konversi tinggi

  • Modul konverter analog-digital kecepatan tinggi
    • Q64ADH
  • Modul konverter analog-digital
    • Q68ADV
    • Q68ADI
  • Modul konverter digital-analog berkecepatan tinggi
    • Q64DAH
  • Modul konverter digital-analog
    • Q62DAN
    • Q64DAN
    • Q68DAVN
    • Q68DAIN
  • Modul konverter analog-digital/digital-analog
    • Q64AD2DA

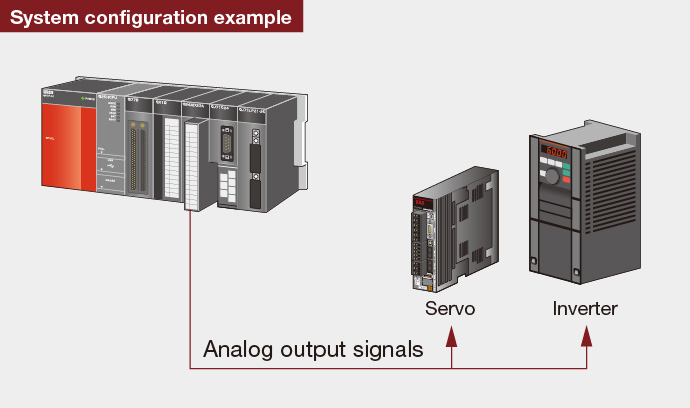

Tersedia banyak modul konversi A/D dan D/A (analog) berkecepatan tinggi. Modul-modul ini dilengkapi dengan berbagai fitur untuk memungkinkan fleksibilitas maksimum saat menghubungkan ke perangkat. Kecepatan dan akurasi keduanya cukup hebat untuk mengendalikan aplikasi gerakan sensitif menggunakan servo atau inverter.

Rangkaian produk

Number of channels Channel isolated Analog input Analog output
Voltage input Current input Signal conditioning Voltage output Current output
2 ● — — Q62AD-DGH Q62DA-FG
— — — — Q62DAN
Q64AD2DA*1
4 ● Q64AD-GH — — —
— Q64AD
Q64ADH
Q64AD2DA*1		 — Q64DAN
Q64DAH
6 ● — — Q66AD-DG Q66DA-G
8 ● Q68AD-G — — —
— Q68ADV Q68ADI — Q68DAVN Q68DAIN
  • *1.Modul gabungan I/O
