Controllers MELSEC iQ-R Series Fitur Produk -High-speed counter, Channel isolated pulse input, Flexible high-speed I/O control-
Modul penghitung kecepatan tinggi
Modul penghitung kecepatan tinggi mampu menghasilkan hingga 200k pulsa/detik untuk input DC, dan hingga 8M pulsa/detik untuk input diferensial. Jumlah gerakan juga dapat diukur saat digunakan dengan enkoder putar, enkoder linier, pengukur digital, dsb. Selain itu, sinyal dikeluarkan saat posisi tertentu tercapai.

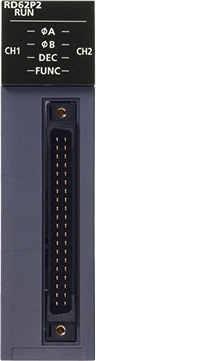

Untuk kolektor terbuka/output tegangan

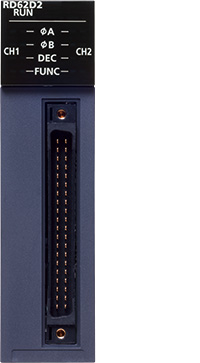

For line driver
Max. 8M pulse/s2-channelCoincidence output (sink)
Fitur<sup>Pengukuran pulsa dengan akurasi tinggi</sup>
- Resolusi pengukuran 100 ns
- Pengukuran dengan akurasi tinggi
- Fungsi pengukuran pulsa memungkinkan pengukuran siklus pulsa, yang ideal untuk aplikasi di mana panjang dan kecepatan benda kerja perlu dideteksi

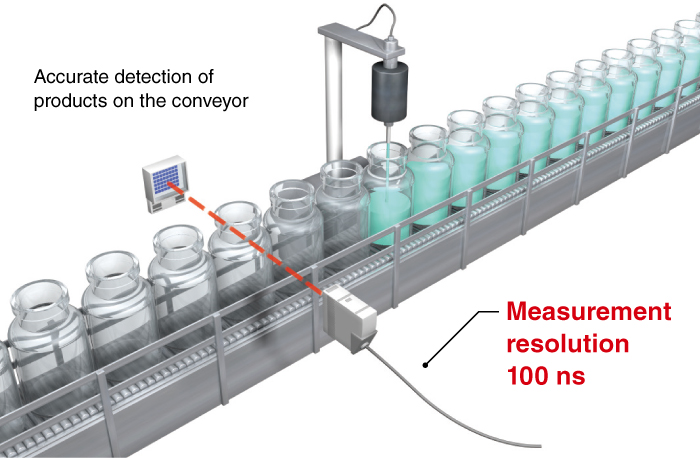

- Dalam industri makanan dan minuman, ukuran dan kecepatan botol yang bergerak di konveyor mudah diukur menggunakan sensor jarak dekat

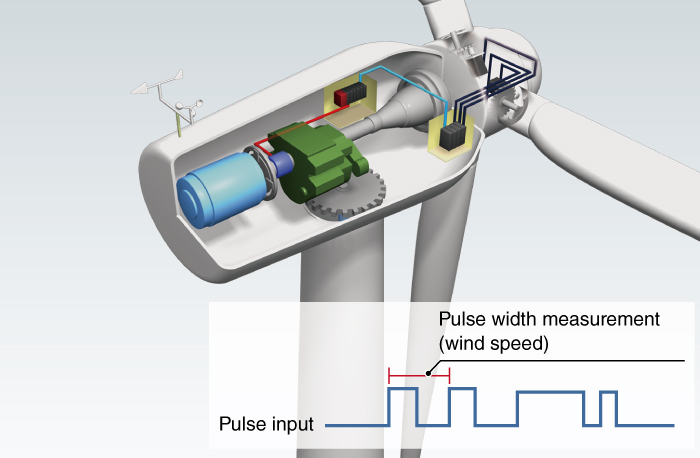

- Kecepatan turbin angin dapat diukur dari interval pulsa
Pengoperasian yang lancar dengan keluaran PWM
- Maks. 200 kHz
- Min. lebar pulsa 100 ns
- Frekuensi keluaran PWM dapat mendukung hingga 200 kHz dengan lebar pulsa minimum 100 ns (proporsional dengan waktu "on") selama siklus kerja yang diperlukan
- Nilai yang ditetapkan dapat diubah selama pengoperasian tanpa harus menghentikan sistem, seperti pada kontrol kipas skala industri
Spesifikasi<sup>Spesifikasi modul penghitung kecepatan tinggi</sup>
| Item | RD62P2 | RD62P2E | RD62D2 |
|---|---|---|---|
| Number of channels | 2 | 2 | 2 |
| Count input signal | |||
| 1-phase input (1 multiple/2 multiples) | ● | ● | ● |
| 2-phase input (1 multiple/2 multiples/4 multiples) | ● | ● | ● |
| CW/CCW input | ● | ● | ● |
| Signal level (øA, øB) | 2…5 mA at 5/12/24 V DC | 2…5 mA at 5/12/24 V DC | EIA Standard RS-422-A Differential line driver level |
| Counter | |||
| Max. counting speed (pulse/s) | 200k | 200k | 8M |
| Counting range | 32-bit signed binary (-2147483648…2147483647) |
32-bit signed binary (-2147483648…2147483647) |
32-bit signed binary (-2147483648…2147483647) |
| External input | |||
| Preset, function start | 7…10 mA at 5/12/24 V DC | 7…10 mA at 5/12/24 V DC | 7…10 mA at 5/12/24 V DC |
| Digital filter (ms) | 0, 0.1, 1, 10 | 0, 0.1, 1, 10 | 0, 0.1, 1, 10 |
| Pulse measurement | |||
| Resolusi*1 (ns) | 100 | 100 | 100 |
| Number of points per channel | 1 | 1 | 1 |
| External output | |||
| Coincidence output (2 points/channel) | Transistor (sink) output, 12/24 V DC, 0.5 A/point |
Transistor (source) output, 12/24 V DC, 0.1 A/point |
Transistor (sink) output, 12/24 V DC, 0.5 A/point |
| PWM output | |||
| Output frequency range (Hz) | DC…200k | DC…200k | DC…200k |
| Duty ratio | Multiples of 0.1 µs | Multiples of 0.1 µs | Multiples of 0.1 µs |
| Number of output points per channel | 2 | 2 | 2 |
| External interface*2 | |||
| 40-pin connector | ● | ● | ● |
- *1.Pengukuran denyut nadi dapat dilakukan dalam rentang 2000 hingga 2147483647 (0,2 ms hingga sekitar 214 d).
- *2.Untuk opsi yang berlaku, silakan lihat manual produk yang relevan.
