Controllers MELSEC iQ-R Series Fitur Produk -I/O-
I/O module
Modul I/O digital merupakan indera dari sistem otomasi dan menyediakan antarmuka berbagai proses ke pengontrol. Perangkat seperti sakelar, lampu indikator, dan sensor dapat dengan mudah dihubungkan ke sistem kontrol. Modul I/O Seri MELSEC iQ-R memiliki fungsi yang lebih baik dibandingkan dengan Seri yang ada, satu modul dapat mendukung berbagai aplikasi, sehingga mengurangi biaya implementasi dan pemeliharaan.

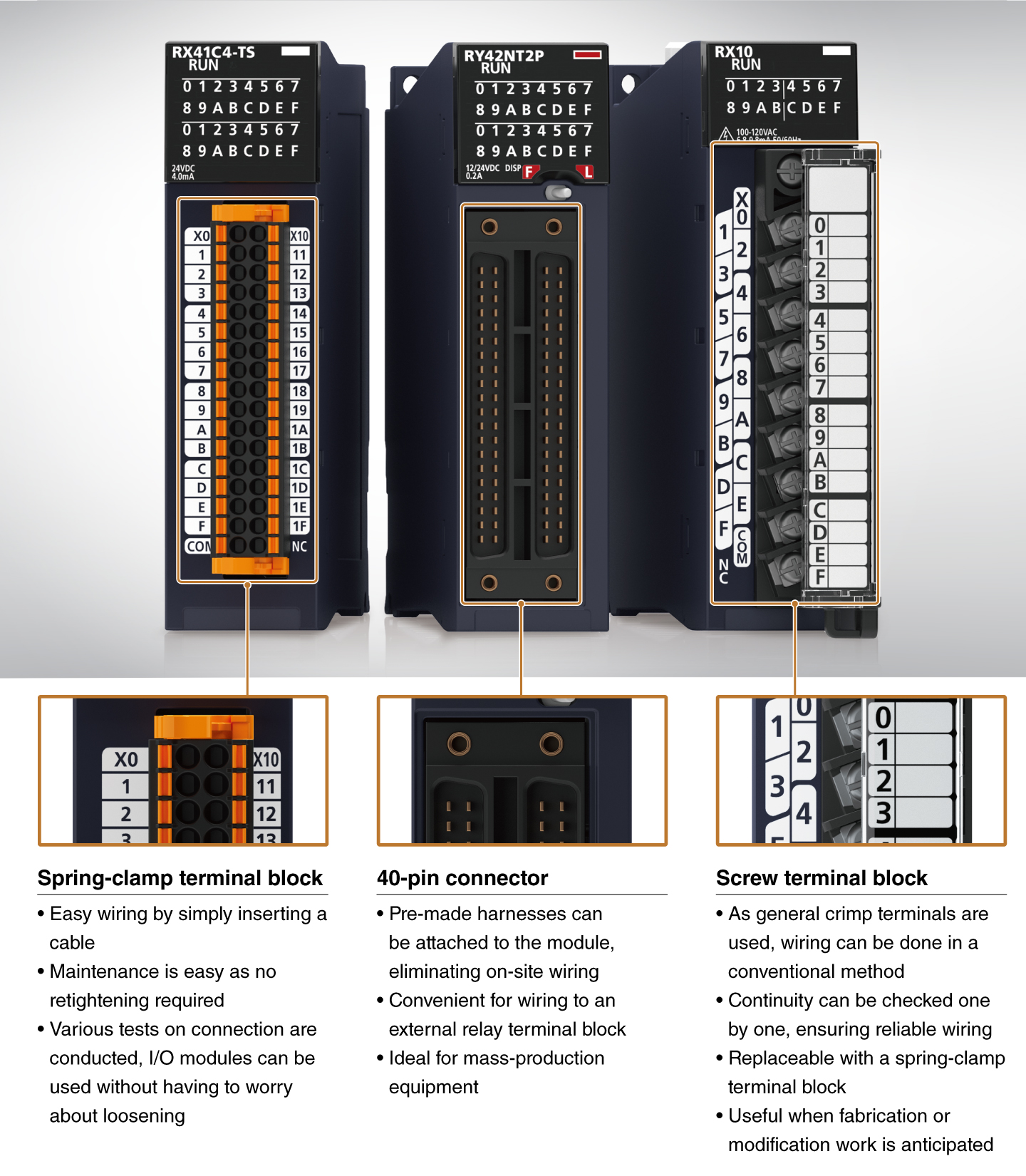

Modul dapat dipilih sesuai dengan persyaratan seperti kemudahan pemasangan kabel, jumlah titik, dan karakteristik perangkat yang akan dihubungkan.
Input<sup>DC input</sup><sup>+: Positive common-: Negative common+/-: Positive/negative
common shared</sup>
24 V DC
5/12 V DC
High-speed 5 V DC

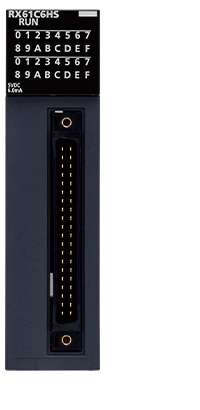

RX61C6HS
40-pin connector
32 points+/-
Diagnostic functions 24 V DC

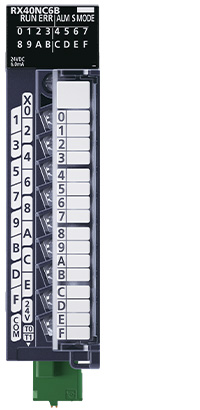

RX40NC6B
Blok terminal sekrup
16 points-
Safety functions 24 V DC
RX40NC6S-TS BARU
Blok terminal penjepit pegas
Single wiring: 16
points; Double
wiring: 8 points−
AC input
100 to 240 V AC

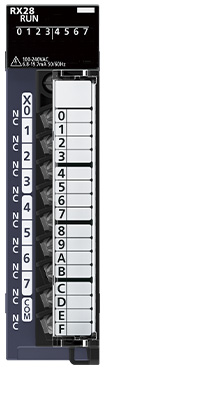

RX28
Blok terminal sekrup
8 points
Output<sup>Transistor output</sup>
Sink type 12/24 V DC, 0.5 A/point
Sink type 12/24 V DC, 0.2 A/point
RY41NT2P-TS
Blok terminal penjepit pegas
32 points
RY41NT2P
40-pin connector
32 points

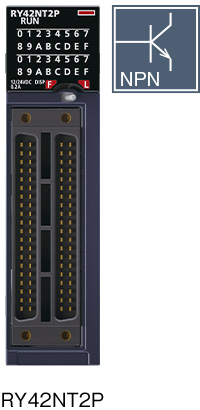

RY42NT2P
40-pin connector (2x)
64 points
Source type 12/24 V DC, 0.5 A/point
Source type 12/24 V DC, 0.1 A/point
RY41PT1P-TS
Blok terminal penjepit pegas
32 points
RY41PT1P
40-pin connector
32 points

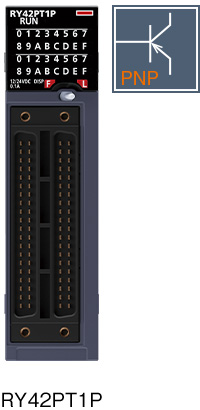

RY42PT1P
40-pin connector (2x)
64 points
High-speed, sink type 5/12/24 V DC, 0.2 A/point
RY41NT2H
40-pin connector
32 points
High-speed, source type 5/12/24 V DC, 0.2 A/point

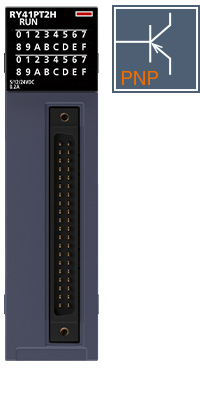

RY41PT2H
40-pin connector
32 points
Diagnostic functions, source type 24 V DC, 0.5 A/point

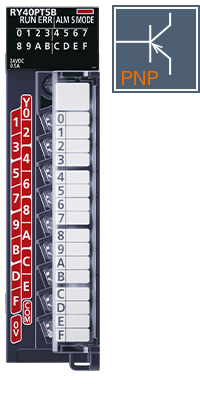

RY40PT5B
Blok terminal sekrup
16 points
Safety functions, source type
24 V DC, 2 A/point
RY48PT20S-TS BARU
Blok terminal penjepit pegas
Single wiring: 8 points
Double wiring: 4 points

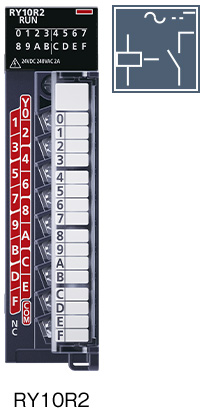

Relay output
Triac output
100 to 240 V AC, 0.6 A/point
RY20S6
Blok terminal sekrup
16 points
I/O combined<sup>DC input, transistor output</sup><sup>+/-: Positive/negative
common shared</sup>
24 V DC Sink type 12/24 V DC, 0.2 A/point

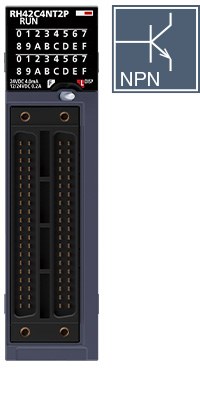

RH42C4NT2P
40-pin connector (2x)
32 points+/-
