Controllers MELSEC iQ-R Series Fitur Produk -Informasi lanjutan-

Modul pencatat data berkecepatan tinggi, Modul komunikasi data berkecepatan tinggi

Modul ini memungkinkan pengambilan sampel data berkecepatan tinggi yang disinkronkan dengan waktu pemindaian pengontrol yang dapat diprogram dan mengirimkan data ke perangkat lunak umum atau program pelanggan.

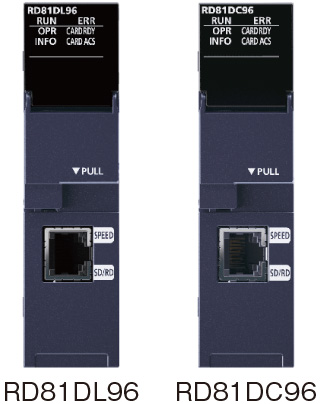

RD81DL96
Modul pencatat data berkecepatan tinggi

RD81DC96
Modul komunikasi data berkecepatan tinggi

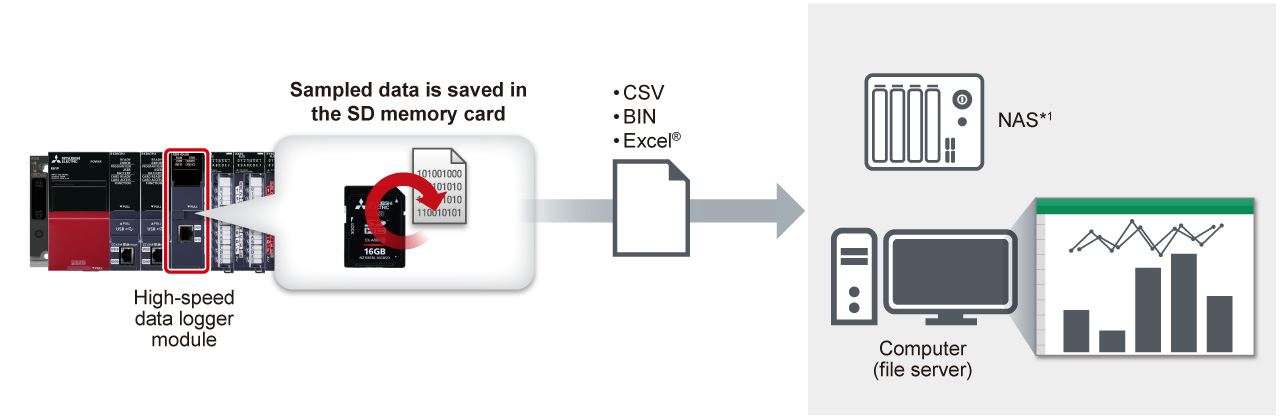

Fitur<sup>Memanfaatkan data sampel pada perangkat lunak umum</sup><sup>RD81DL96</sup>

  • Langsung dipindahkan ke Excel®/CSV
  • Rekam di kartu memori SD
  • Satu modul dapat menghasilkan data Excel®. Data dapat diakumulasikan di Excel® dan divisualisasikan dalam format yang mudah dipahami seperti grafik
  • Data pencatatan dapat disimpan di kartu memori SD dan ditransfer ke server file
  • Direkomendasikan untuk pelanggan berikut
    • Gunakan perangkat lunak umum (Excel®, CSV, dll.)
    • Analisis data keluaran dengan mudah
  • *1.Penyimpanan Terpasang Jaringan

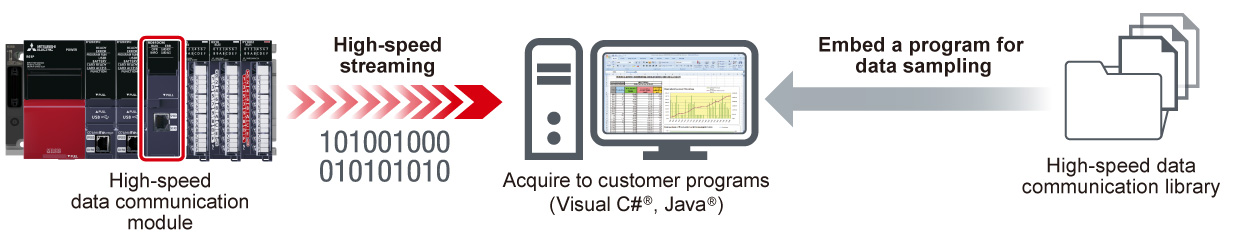

Memanfaatkan data dalam koordinasi dengan program pelangganRD81DC96

  • Streaming berkecepatan tinggi
  • Pemrograman mudah
  • Data produksi yang dialirkan dengan kecepatan tinggi dapat ditransfer ke program pelanggan
  • Karena akuisisi data berturut-turut ke dalam program dimungkinkan, hal ini berguna untuk pengambilan sampel data yang sering
  • Memanfaatkan Visual C#® yang tersedia dan Pustaka kelas Java® mengurangi waktu pemrograman
  • Direkomendasikan untuk pelanggan berikut
    • Transfer data berkapasitas besar ke sistem TI secara real-time
    • Terapkan data sampel ke berbagai aplikasi

Spesifikasi<sup>Modul pencatat data berkecepatan tinggi, spesifikasi modul komunikasi data berkecepatan tinggi</sup>

Item RD81DL96 RD81DC96
Accessible CPU module MELSEC iQ-R Series (direct, remote), Q Series (remote), L Series (remote)
Data sampling interval
High-speed data sampling (ms)
  • Programmable controller scan time synchronization
  • 0.5…0.9, 1…32,767 (for trigger logging)
  • 2…32,767 (for continuous logging)
  • Programmable controller scan time synchronization
  • 0.5…0.9, 1…32,767
General data sampling (s)
  • 0.1…0.9, 1…32,767
  • Time interval specification (specify hour/minute/ second)
  • 0.1…0.9, 1…32,767
Amount of sampled data
High-speed data sampling
  • Overall amount of data: 32,768 (per setting: 1,024)
  • Overall number of device points: 32,768
    (per setting: 4,096)
  • Overall amount of data: 32,768
General data sampling
  • Overall amount of data: 65,536 (per setting: 1,024)
  • Overall number of device points: 262,144
    (per setting: 4,096)
  • Overall number of device points: 262,144
    (per connection: 65,536)
