Controllers MELSEC iQ-R Series Fitur Produk -Pengukuran energi-
Energy measuring module
Modul pengukuran energi dapat memproses data terukur pada siklus penyegaran 10 ms dan ideal untuk penghematan energi dan pemeliharaan prediktif di lokasi produksi.
Fitur <sup> Pengukuran energi yang sangat terperinci dengan pengaturan dan pemasangan yang sederhana </sup>
- Pemasangan dan pengaturan yang mudah
- Pengukuran yang sangat terperinci

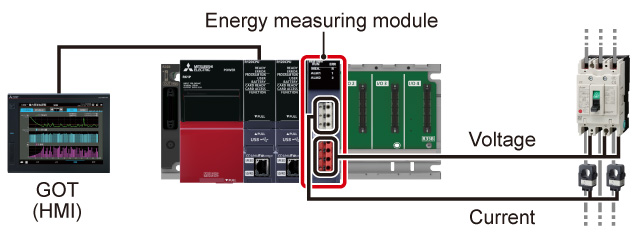

- Dengan memasang modul secara langsung pada slot kosong unit dasar, fungsi pengukuran dapat ditambahkan tanpa mengubah tata letak di panel kontrol
- Penyiapan mudah dilakukan dengan perangkat lunak rekayasa GX Works3 tanpa harus mengembangkan program

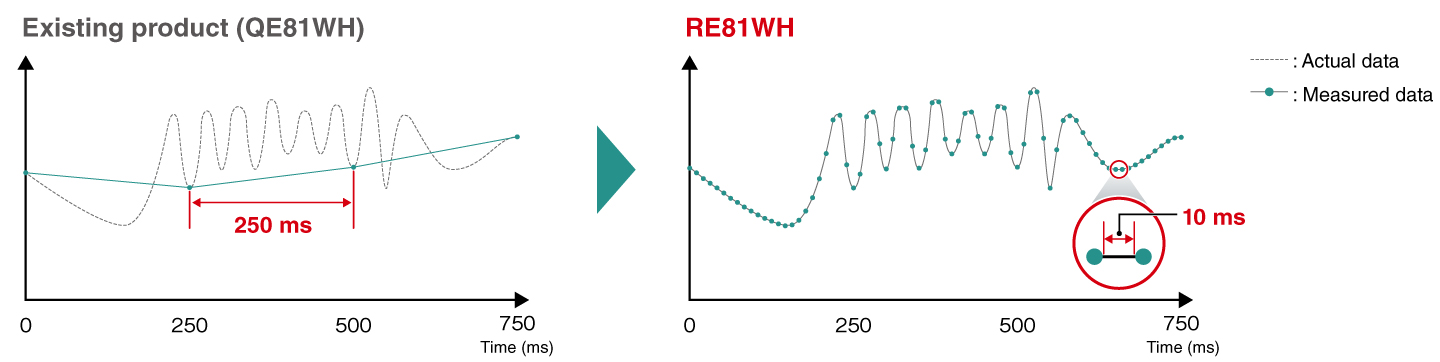

- Pengukuran energi yang sangat rinci pada siklus penyegaran 10 ms, yang ideal untuk peralatan manufaktur untuk industri minuman dan semikonduktor
Visualisasikan emisi CO 2 dan data lainnya dalam koordinasi dengan paket awal e-F@ctory
- Manajemen emisi CO 2
- Visualisasi
- Emisi CO 2 , konsumsi energi spesifik, volume produksi, dan energi listrik dapat dengan mudah diperiksa dengan contoh proyek gratis pengontrol terprogram dan GOT (HMI)
- Emisi CO 2 ditampilkan pada GOT (HMI) yang memungkinkan pemantauan waktu nyata di lantai pabrik. Ini akan membantu meningkatkan kesadaran akan pengurangan emisi CO 2 dalam manufaktur
- Data energi listrik dan volume produksi disimpan untuk analisis kehilangan energi per lini produksi dan proses peralatan

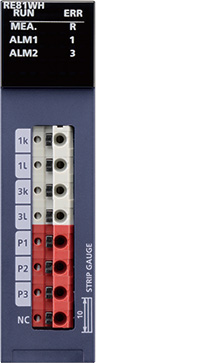

Spesifikasi <sup> Spesifikasi modul pengukuran energi </sup>
| Item | RE81WH |
|---|---|
| Number of measurable circuits | 1 |
| Phase-wire systems | Single-phase 2-wire, single-phase 3-wire, three-phase 3-wire common |
| Current circuit (A AC) | 5, 50, 100, 250, 400, 600 *1 5 *2 |
| Voltage circuit | |
| Single-phase 2-wire, three-phase 3-wire (V AC) | 110, 220 common *3 |
| Single-phase 3-wire (V AC) | 110 (1-2 lines, 2-3 lines), 220 (1-3 lines) |
| Measurement specifications | |
| Data refreshing cycle (ms) | 10…10000 *4 |
| Measurement items | Current, current demand, voltage, electric power, electric power demand, reactive power, apparent power, harmonic current, harmonic voltage, frequency, power factor, electric energy, reactive energy |
- *1. Nilai saat sensor arus tipe split khusus digunakan. Setiap nilai menunjukkan nilai arus utama sensor arus.
- *2. Nilai saat sensor arus 5 A khusus digunakan. Sensor arus 5 A digunakan dengan konfigurasi dua tahap yang dikombinasikan dengan transformator arus (CT). Nilai arus primer dapat diatur hingga 6000 A.
- *3. Hingga 6600 V dapat diatur dalam kombinasi dengan transformator tegangan (VT).
- *4. Dapat diatur dalam kelipatan 10 ms.
