Network module

Jajaran modul jaringan memenuhi kebutuhan baru untuk jaringan industri: pengoptimalan seluruh sistem termasuk kontrol kecepatan tinggi, manajemen data berkapasitas besar, pemasangan kabel yang fleksibel, dan pengaturan/pemeliharaan yang lebih mudah yang diperlukan dalam manufaktur.

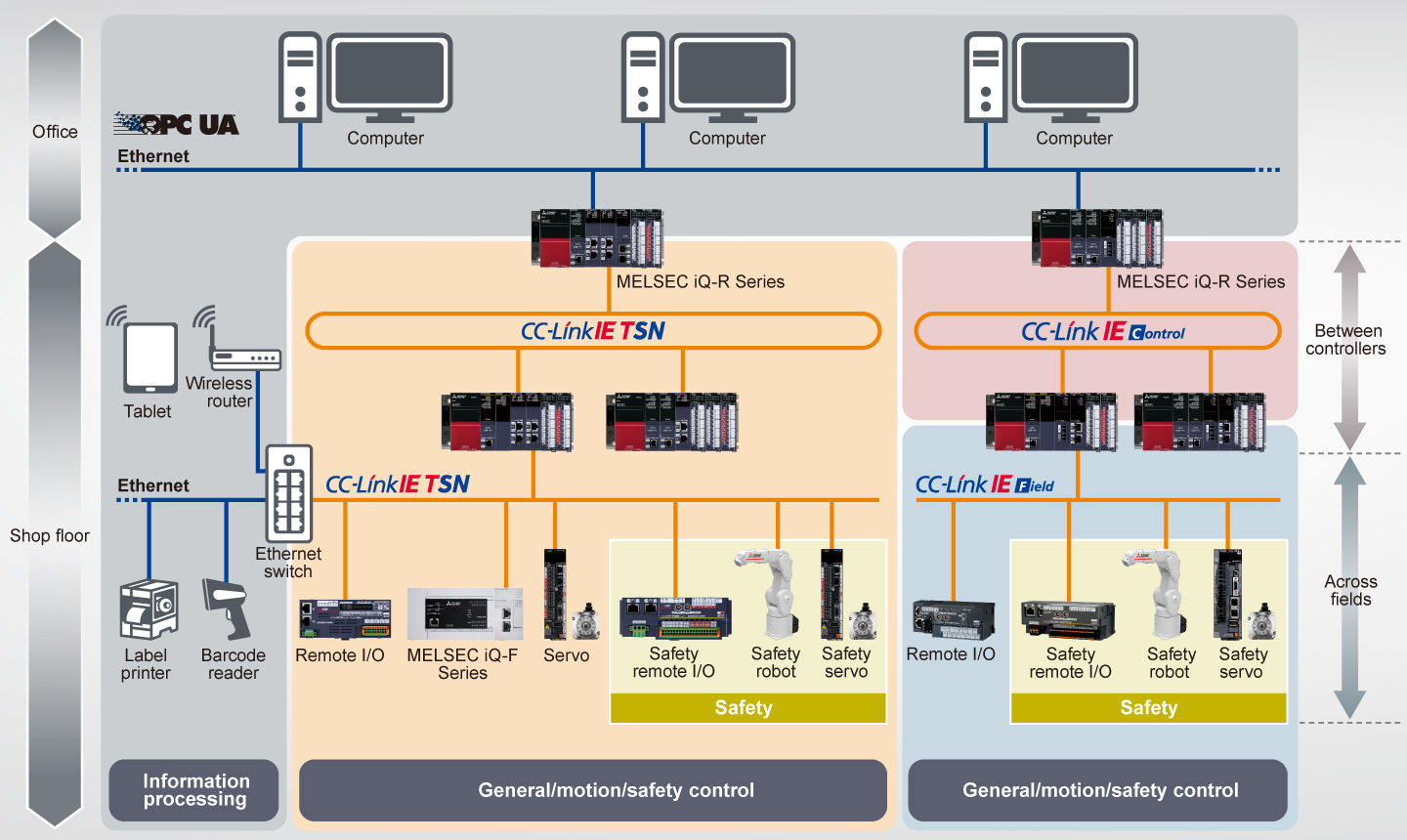

Jaringan terintegrasi terbuka di seluruh perusahaan manufaktur

Mengintegrasikan komunikasi informasi sistem TI dan komunikasi kontrol waktu nyata pada jaringan yang sama
Sinkronisasi waktu yang sangat akurat dalam ±1 µs dimungkinkan antara stasiun yang terhubung, memungkinkan analisis deret waktu yang tepat saat terjadi kesalahan
Kontrol gerakan presisi tinggi dengan waktu siklus komunikasi minimum hanya 31,25 µs^*1

*1.Nilai ini tercapai saat mode operasi cepat modul gerak (RD78GH) digunakan. Untuk detailnya, silakan lihat Panduan Pengguna Modul Gerak MELSEC iQ-R (Aplikasi) (IB-0300411ENG).

Jaringan kontrol terdistribusi berkecepatan tinggi, berkapasitas besar, dan sangat andal untuk pengendali

Mewujudkan bandwidth data besar 128K kata (titik tautan maksimum) dan komunikasi berkecepatan tinggi 1 Gbps
Multifungsi seperti jaringan optik dual-loop dan catu daya eksternal memungkinkan sistem kontrol terdistribusi yang sangat andal

Jaringan lapangan yang mewujudkan kabel yang sangat fleksibel

Memungkinkan kontrol keamanan dan kontrol gerakan serta komunikasi antara beberapa pengontrol dan kontrol I/O
Mewujudkan topologi kabel yang fleksibel sesuai dengan tata letak jalur produksi, peralatan, dan perangkat

Fitur jaringan

Jaringan terbaik untuk setiap aplikasi dapat dipilih.^*2

Item
Communication cable			Ethernet cable	Ethernet cable	Optical fiber cable	Ethernet cable
Main applications	Between controllers		●	●		●
	Across fields	General control	●	-		●
		Motion control	●	-		●
		Keamanan control	●	-		●
Transmission speed			1 Gbps/100 Mbps	1 Gbps		1 Gbps
Max. number of connectable stations			121^*3	120		121^*3
Mixed TCP/IP communication			●	-		-
Maximum link points per network	Remote input (RX), remote output (RY)		16384 points, 2KB	-		16384 points, 2KB
	Remote register (RWw, RWr)		8192 points, 16KB	-		8192 points, 16KB
	Link relay (LB)		32768 points, 4 KB For extended points: 131072 points, 16 KB	32768 points, 4KB For extended points: 65536 points, 8KB		-
	Link register (LW)		16384 points, 32 KB For extended points: 524288 points, 1024 KB	131072 points, 256KB For extended points: 262144 points, 512KB		-
	Link input (LX), link output (LY)		-	8192 points, 1KB		-
Max. station-to-station distance			100 m	100 m	550 m	100 m
Network topology /overall cable distance	: Line		12000 m	11900 m	-	12000 m
	: Ring		12100 m	12000 m	66000 m	12100 m
	: Star		Depends on the system configuration	Depends on the system configuration	-	Depends on the system configuration
	: Line and star combination		Depends on the system configuration	Depends on the system configuration	-	Depends on the system configuration
