Controllers MELSEC iQ-R Series Fitur Produk -Jaringan-
Modul komunikasi serial
Cukup dengan memilih dari pustaka protokol komunikasi dalam perangkat lunak rekayasa GX Works3, komunikasi data yang mendukung protokol tujuan umum seperti MODBUS ® dapat dilakukan dengan mudah.

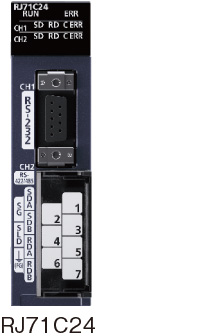

RJ71C24
RS-232: 1-channel,
RS-422/485: 1-channel
RJ71C24-R2
RS-232: 2-channel
RJ71C24-R4
RS-422/485: 2-channel

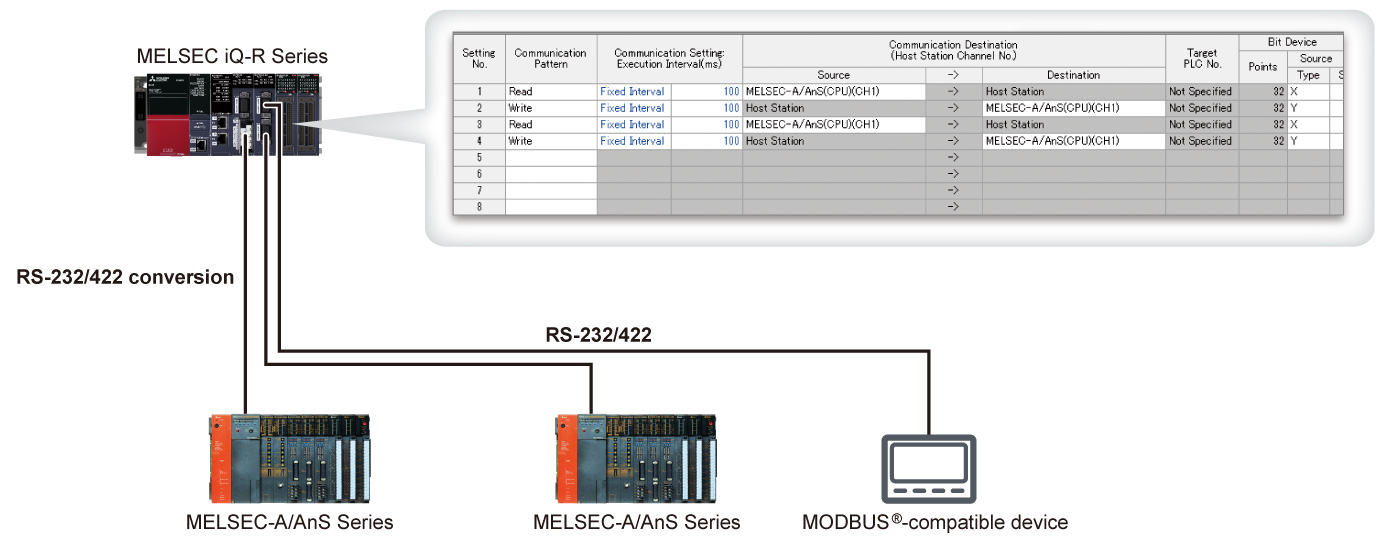

Fitur <sup> Pengumpulan data dari perangkat Seri MELSEC-A dan MODBUS ® yang kompatibel dengan </sup>
- Hanya dengan mendaftarkan parameter, pertukaran data perangkat yang mudah dengan Seri MELSEC-A yang ada dan perangkat yang kompatibel dengan MODBUS ® dapat dilakukan
- Cukup dengan memasang Seri MELSEC iQ-R untuk pengumpulan data, pengumpulan data dari Seri MELSEC-A yang ada dapat dilakukan dengan mudah
Spesifikasi <sup> Spesifikasi modul komunikasi serial </sup>
| Item | RJ71C24 | RJ71C24-R2 | RJ71C24-R4 |
|---|---|---|---|
| Transmission speed (bps) | 1.2k/2.4k/4.8k/9.6k/14.4k/19.2k/28.8k/38.4k/57.6k/115.2k/230.4k | ||
| MODBUS ® communication function | ● *1 | ||
| Antarmuka | |||
| CH1 | RS-232 | RS-232 | RS-422/485 |
| CH2CH2 | RS-422/485 | RS-232 | RS-422/485 |
| Overall transmission distance | |||
| RS-232 (m) | 15 | 15 | - |
| RS-422/485 (m) | 1200 | - | 1200 |
| Function | |||
| Simple CPU communication | ● | ● | ● |
- *1. Fungsi master MODBUS ® didukung saat digunakan dengan fungsi komunikasi CPU sederhana.
