Fungsi perekaman (pengumpulan perangkat dan label, perekaman gambar) Perekaman seluruh sistem

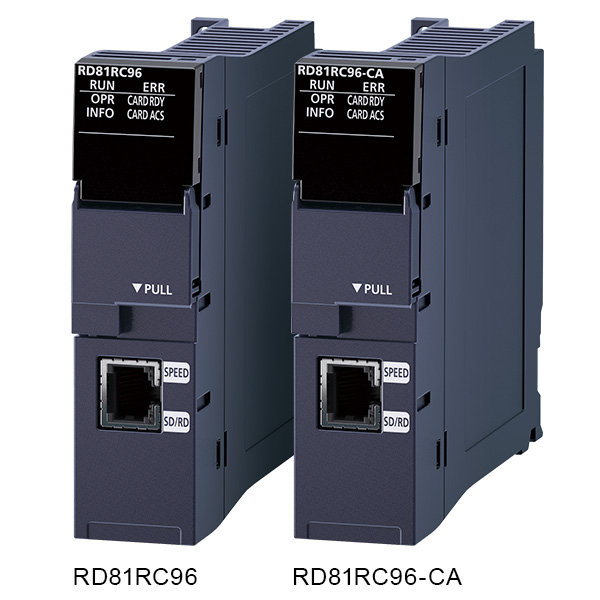

Modul perekam

RD81RC96

Modul perekam kamera

RD81RC96-CA

Pengumpulan otomatis semua perubahan perangkat per waktu pemindaian pengontrol yang dapat diprogram
(dengan stempel waktu) sebelum dan setelah kesalahan terjadi.

Kumpulkan semua perangkat/label dan data riwayat kejadian
Mendaftarkan pemicu perangkat dan waktu perekaman dengan mudah sebelum dan sesudah kejadian
Perekaman gambar kamera jaringan (hanya RD81RC96-CA)

Spesifikasi modul perekam, modul perekam kamera

Item		RD81RC96	RD81RC96-CA
Recording target		Device/label, event history	Device/label, event history, video data
Number of recording settings		Up to 4
Recording method		File saving trigger only, recording startup trigger + file saving trigger
File saving trigger		Device of the control CPU module (rise, fall, timeout), specified time after completion of data accumulation, control CPU module stop error	Device of the control CPU module (rise, fall, timeout), specified time after completion of data accumulation, control CPU module stop error, camera event
Recording startup trigger		Rise/fall (1 per recording setting)
Sampling method		Each scan, time specification, trigger instruction, safety cycle time
Number of connectable modules		One recorder module per control CPU	Four camera recorder modules per control CPU
Applicable cameras^*1	Camera type	-	ONVIF® Profile S compliant network camera
Applicable cameras^*1	Number of cameras	-	Max. 4 per module^*2
Storage type		SD memory card, file server
Compatible CPU module		R04/08/16/32/120(EN)CPU, R08/16/32/120SFCPU^*3

*1.Untuk detail kamera yang kompatibel, silakan lihat buletin teknis (FA-A-0326).
*2.Hingga dua unit saat pengaturan operasi perekaman adalah "utama" dan empat unit saat pengaturan operasi perekaman adalah "sub". Untuk detailnya, silakan lihat manual produk yang relevan.
*3.Modul CPU yang kompatibel dapat diperiksa dari informasi produk. Silakan lihat Konfigurasi perangkat perekam sistem, manual yang relevan, atau Manual Pengguna Perekam Sistem MELSEC iQ-R (Startup) (SH-082279ENG).

Perekaman gambar Perekaman seluruh sistem

Paket perekaman kamera^*4

Blok fungsi khusus (FB) yang digunakan bersama dengan modul perekam.

Spesifikasi paket perekaman kamera

Item		Camera recording package
Applicable cameras	Camera	AXIS® COMMUNICATIONS (AXIS®) Network camera^*5
Applicable cameras	Amount (max.)	RnCPU:16, RnENCPU:64, RJ71EN71:112^*6
Save destination		File server
Included item	FB	Time setting, recording direction, virtual input port control
Included item	Connection guideline	Commercially available network camera and connection and setup guideline for included FBs
Compatible module	CPU embedded Ethernet port	R00/01/02CPU, R04/08/16/32/120(EN)CPU
Compatible module	Ethernet interface module	RJ71EN71

*4.Untuk informasi tentang cara mendapatkan paket, silakan hubungi kantor penjualan atau perwakilan Mitsubishi Electric setempat.
*5.Untuk detail kamera yang kompatibel, silakan lihat buletin teknis (FA-A-0306).
*6.Jumlah maksimum kamera bergantung pada jumlah koneksi yang tersedia yang tidak digunakan oleh perangkat lain. Untuk informasi lebih lanjut, silakan merujuk ke “Panduan Pengguna MELSEC iQ-R Ethernet/CC-Link IE (Startup) (SH-081256ENG)”.

Layar pengaturan kamera jaringan (Langsung/PTZ) Perekaman seluruh sistem

Penyesuaian kamera pada panel operasi^*7

MI3000 GOT2000 (GT27, GT25)

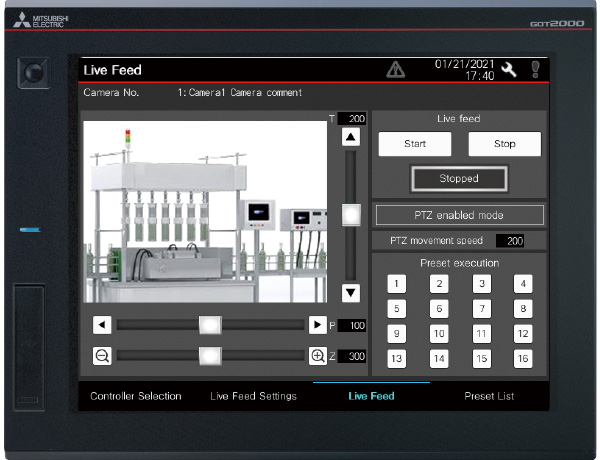

Contoh layar yang mendukung streaming gambar langsung dan penyesuaian PTZ kamera jaringan melalui modul perekam kamera MELSEC iQ-R tersedia.

*7.Untuk informasi tentang cara mendapatkan contoh layar, silakan hubungi kantor penjualan Mitsubishi Electric atau perwakilan setempat.

Servo system recorder Perekaman seluruh sistem

Motion module

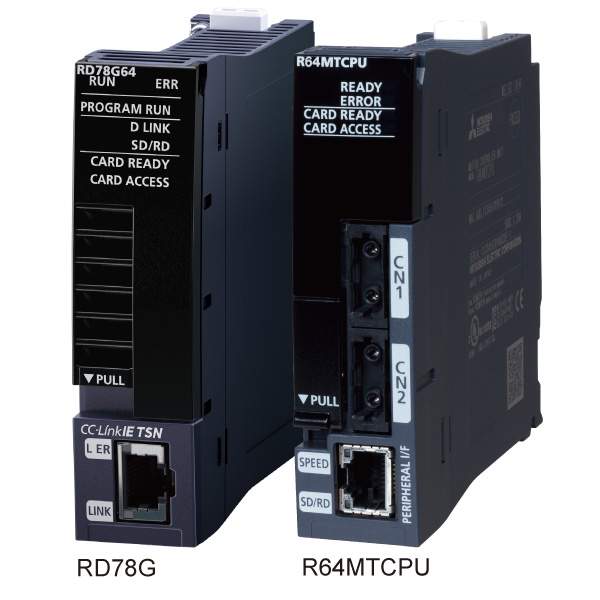

RD78G4 RD78G8 RD78G16 RD78G32
RD78G64 RD78GHV RD78GHW

Modul CPU Gerak

R16MTCPU R32MTCPU R64MTCPU

Pengumpulan otomatis semua data sumbu penggerak sistem kontrol servo dari modul gerak dan modul CPU gerak saat terjadi kesalahan. Dapat digunakan untuk pemecahan masalah mudah berdasarkan nilai perintah dan umpan balik.
