Controllers MELSEC iQ-R Series Fitur Produk -System Recorder-

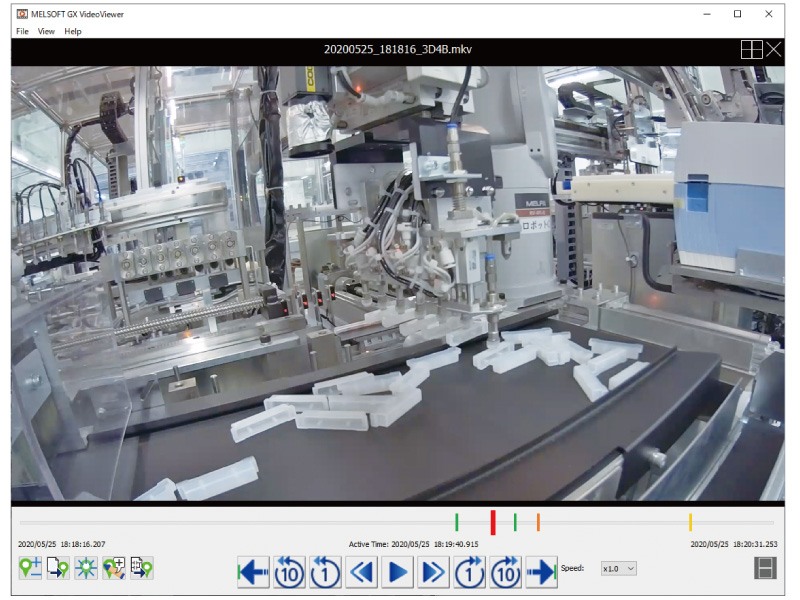

Pemutaran ulang rekaman video hingga empat layar, sambil memutar maju satu bingkai, maju cepat, dan mundur dengan bebas. Setiap video dapat ditautkan untuk diperiksa dalam alur waktu yang sama. Penanda log berkode warna dapat ditambahkan ke alur waktu video, yang berguna untuk analisis di antara beberapa personel dan inspeksi. Penanda log disinkronkan dengan perangkat lunak teknik terkait.

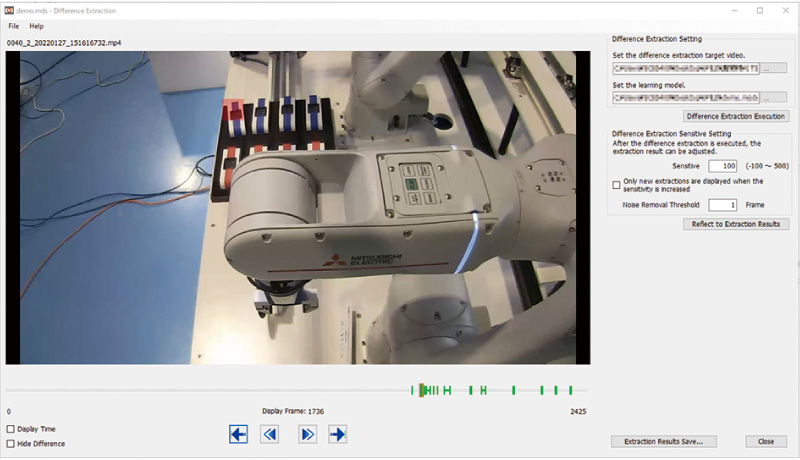

Selain fungsi GX VideoViewer, GX VideoViewer Pro secara otomatis mengekstrak perbedaan dalam umpan video dan mengidentifikasi penyebab kesalahan dengan mudah. ​​Perbedaan dalam umpan video dari pola normal yang dihasilkan selama operasi normal diekstraksi berdasarkan "penampilan (warna, bentuk, posisi, dll.)" dan "operasi (jumlah gerakan dalam satuan waktu)", kemudian penanda log ditambahkan secara otomatis. Penyebab kesalahan dapat diidentifikasi dengan mudah dalam dua langkah; pembuatan model dan ekstraksi perbedaan.

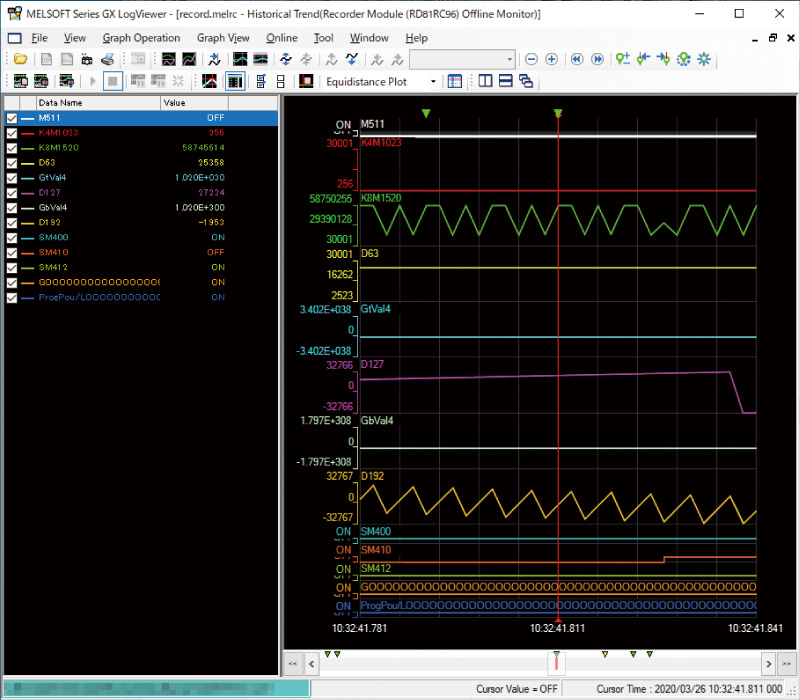

GX LogViewer memungkinkan pengamatan nilai perangkat, yang merupakan kuantitas yang berubah seiring waktu, dengan memperbesar dan memperkecil bentuk gelombang seperti osiloskop. Perbedaan dapat diperiksa dengan menumpangkan beberapa bentuk gelombang dan diamati dari pola berulang dan semacamnya.

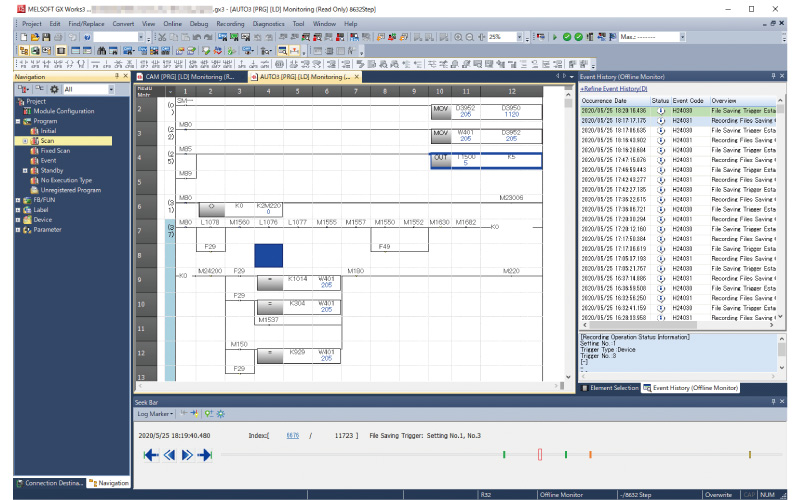

Langkah-langkah program dapat diikuti dan perubahan nilai perangkat dapat diperiksa dengan menyinkronkan data perekam sistem yang terekam dengan penanda log. Analisis aliran data memvisualisasikan nilai perangkat dan program yang memengaruhi perubahan nilai data, membantu mengidentifikasi penyebab kesalahan. Hal ini dapat mengurangi waktu analisis. Program yang didukung yang disinkronkan dengan penanda log tidak hanya mencakup program ladder tetapi juga blok fungsi yang mudah diikuti dari program.

Perangkat lunak pembuatan layar untuk GOT (HMI).

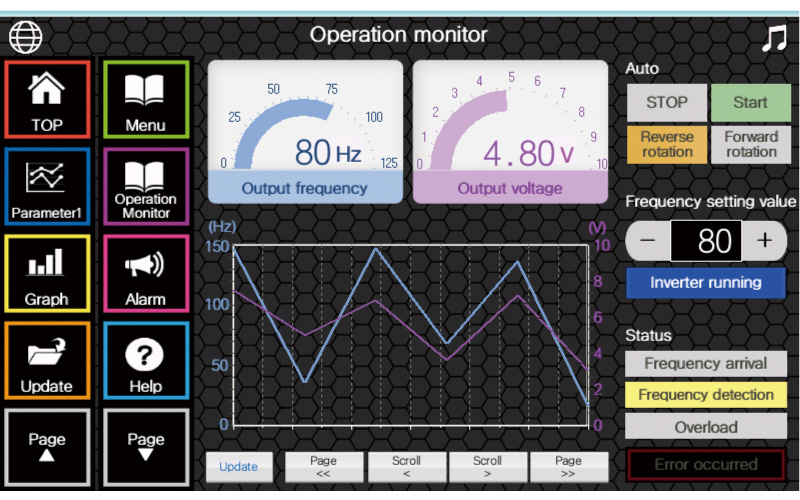

Tampilan GOT (HMI)/log operasi/riwayat alarm dapat ditampilkan secara offline dengan melakukan sinkronisasi dengan aplikasi lain, sehingga memudahkan untuk memvisualisasikan kesalahan.
