S-PM Geared Motors Parallel shaft type Fitur

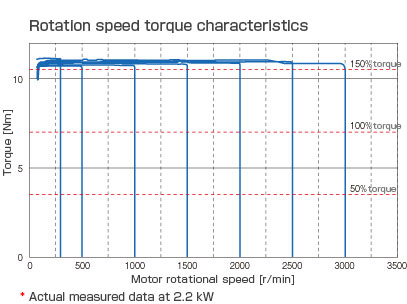

Pengoperasian tanpa sensor memungkinkan kontrol kecepatan yang stabil yang sebanding dengan motor servo
- Produk ini menggabungkan motor S-PM (motor magnet permanen) dengan pengontrol vektor tanpa sensor unik dari Mitsubishi Electric untuk mencapai kontrol kecepatan presisi tinggi.

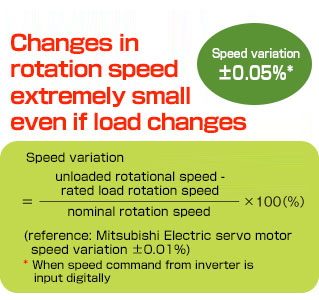

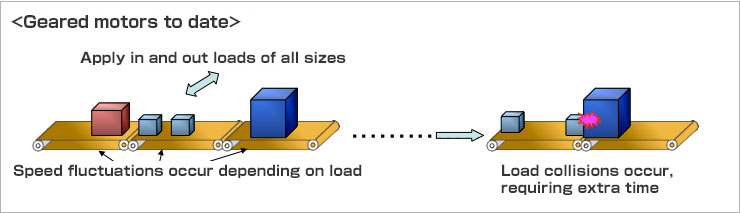

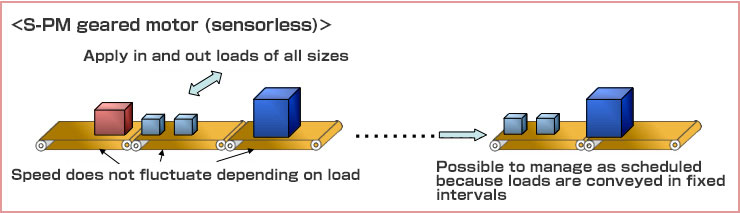

- Dengan tingkat varians kecepatan ±0,05% yang sebanding dengan motor servo, produk ini dapat digunakan dalam aplikasi pengangkutan yang memerlukan presisi tinggi seperti pada jalur produksi semikonduktor dan kristal cair yang tidak dapat ditangani oleh motor induksi.
Efisiensi premium yang sesuai dengan IE3
Motor S-PM adalah motor hemat energi berkinerja tinggi dengan magnet permanen yang kuat (magnet ferit berkinerja tinggi) di rotor.
Motor ini mematuhi standar efisiensi tinggi IE3 untuk motor induksi dan dapat mengurangi konsumsi energi peralatan.

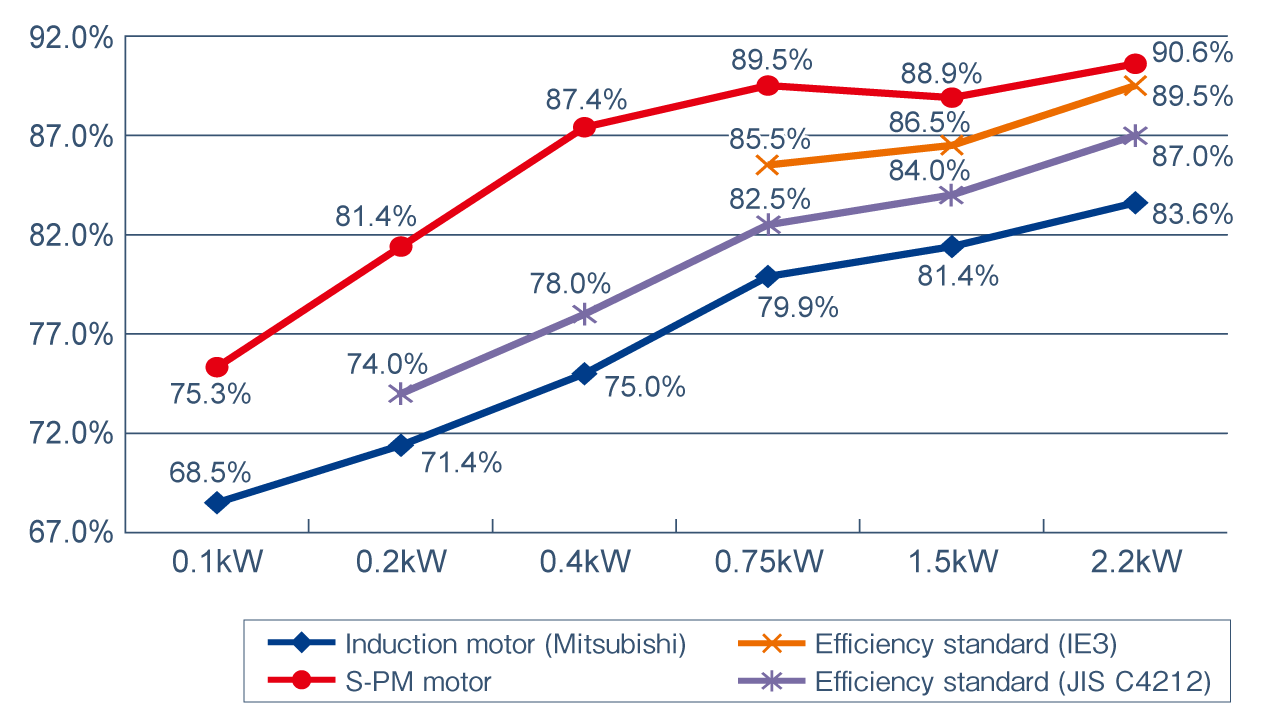

Perbandingan efisiensi motor
- Perbandingan efisiensi motor tunggal (tanpa peredam)
- Nilai motor induksi yang diperoleh pada 220 V, 60 Hz
Kelas efisiensi IEC60034-30
| Classes | Efficiency classes (IE code) |
|---|---|
| Super Premium Efficiency | IE4 |
| Premium Efficiency | IE3 |
| High Efficiency | IE2 |
| Standard Efficiency | IE1 |
| Non-standard | ー |
| Output (kW) | Motor efficiency (%) | Annual electric power reduction (kWh) |
Annual electric power reduction (¥) |
Annual CO2 reduction（kg） |
|
|---|---|---|---|---|---|
| Standard (induction motor) | S-PM | ||||
| 0.1 | 68.5 | 75.3 | 1,155 | 16,170 | 641 |
| 0.2 | 71.4 | 81.4 | 3,014 | 42,196 | 1,673 |
| 0.4 | 75.0 | 87.4 | 6,628 | 92,792 | 3,679 |
| 0.75 | 79.9 | 89.5 | 8,820 | 123,480 | 4,895 |
| 1.5 | 81.4 | 88.9 | 13,619 | 190,666 | 7,559 |
| 2.2 | 83.6 | 90.6 | 17,811 | 249,354 | 9,885 |
- Kondisi pengujian: 10 unit dalam operasi, beban terukur, waktu operasi: 8.760 jam/tahun (= 24 jam/hari × 365 hari/tahun), tarif daya listrik: ¥14/kWh, emisi CO2: 0,555 kg/kWh
Nilai efisiensi pada 1.800 putaran/menit (220V/60Hz) untuk motor induksi dan pada 3.000 putaran/menit untuk S-PM. - Hanya angka referensi. Mewakili konsumsi daya motor, dan tidak termasuk unit penggerak.
