Inverters-FREQROL-XC Series Desain berpadu menawarkan solusi untuk masalah harmonik

FR-XC-(H)15K atau yang lebih rendah tidak memiliki fungsi penekan harmonik.

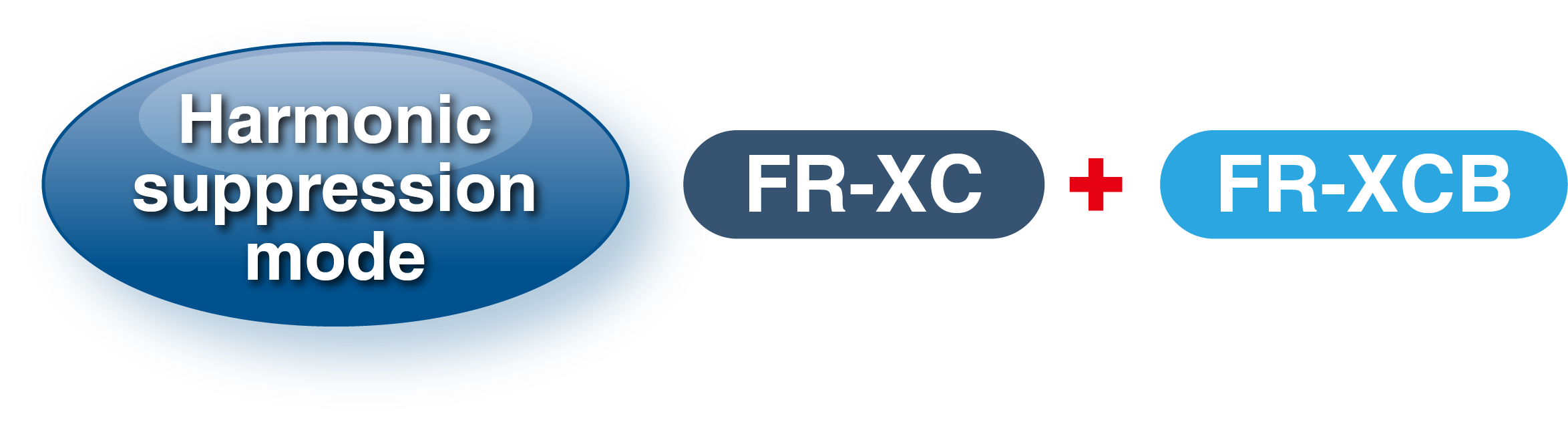

Penekanan harmonik (K5 = 0) tercapai

  • Konverter seri FR-XC diklasifikasikan sebagai sirkuit jembatan tiga fase eksitasi sendiri di bawah "Pedoman Penekanan Harmonik untuk Konsumen Tertentu" dan mencapai K5 = 0 (faktor konversi untuk kapasitas setara) saat fungsi penekanan harmoniknya diaktifkan dan digunakan dengan reaktor tipe kotak khusus FR-XCB.
    (Diasumsikan bahwa konverter tidak menghasilkan harmonik.)

    Distorsi harmonik total arus masukan (THDi) adalah 5% atau kurang*1, yang memfasilitasi kepatuhan terhadap standar luar negeri yang terkait dengan penekanan harmonik.

    *1Saat tegangan masukan konten harmonik yang terdistorsi meningkat karena harmonik daya mengalir ke konverter seri FR-XC.

  • Bentuk gelombang dengan puncak tinggi, yang merupakan ciri khas arus masukan ke bagian inverter dari bagian konverter dalam unit inverter, dibulatkan untuk membuat gelombang sinus dengan nilai efektif arus masukan yang lebih rendah.

Kapasitas catu daya berkurang karena peningkatan faktor daya

  • Dengan nilai efektif arus masukan ke bagian inverter yang berkurang, dimungkinkan untuk memasang transformator daya, MCCB, kabel, dll. dengan kapasitas yang lebih kecil di sisi masukan konverter untuk mengurangi biaya peralatan.

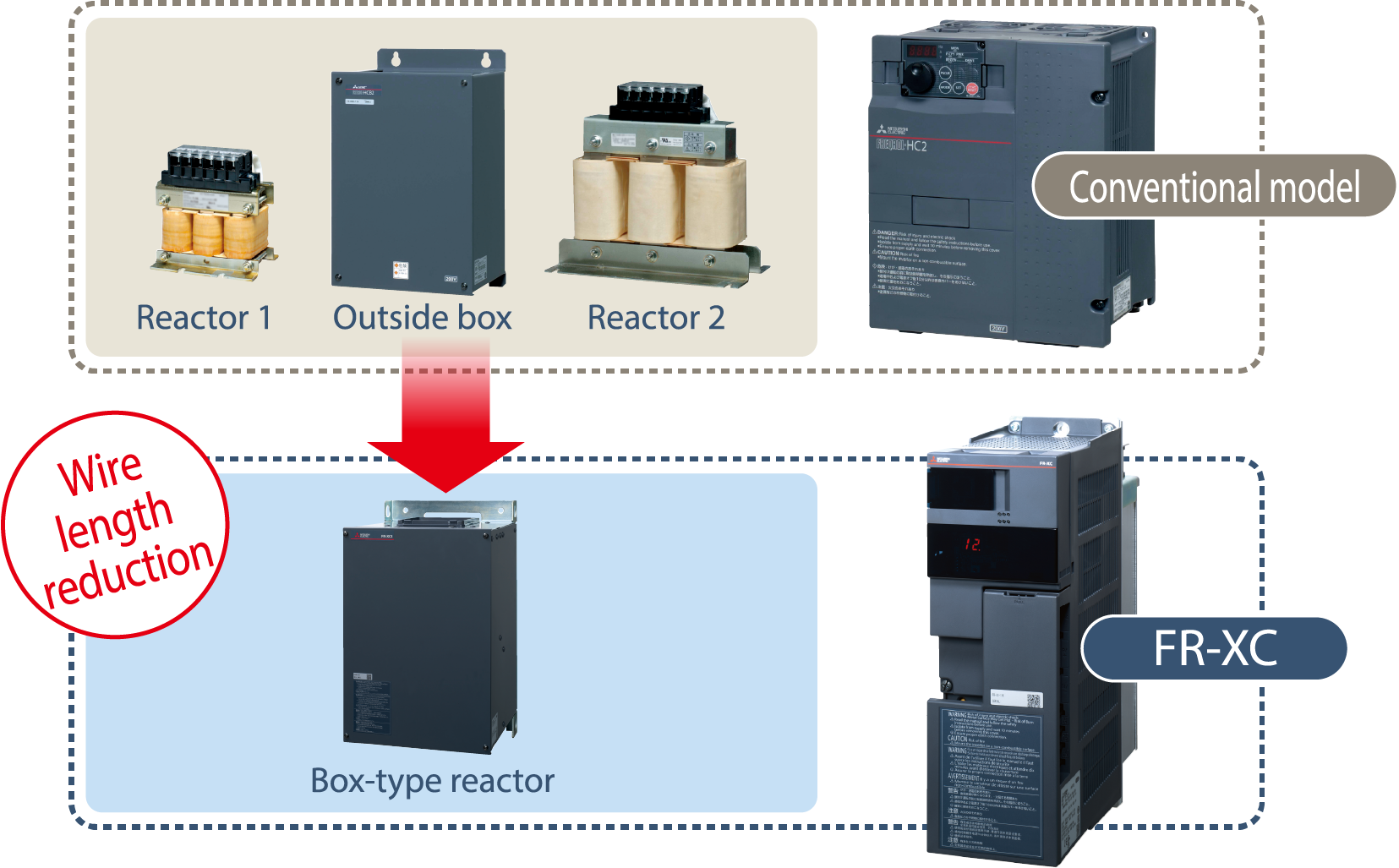

Hemat kabel dan ruang

Konverter ramping membutuhkan lebih sedikit ruang, dan reaktor tipe kotak FR-XCB*2 memungkinkan pengurangan kabel karena berisi perangkat periferal seperti reaktor.

*2Digunakan untuk konverter FR-XC dalam mode penekanan harmonik.

Hemat ruang dengan meningkatkan peringkat arus

Ketika peringkat suhu udara sekitar 40°C dipilih dalam rentang penurunan peringkat suhu, peringkat arus dan arus yang akan diterapkan dapat ditingkatkan. Ketika konverter seri FR-XC dimaksudkan untuk penggunaan pada suhu udara sekitar kurang dari 40°C, model dengan kapasitas yang lebih kecil dapat digunakan. Dengan konverter yang lebih kecil, lebih sedikit ruang yang dibutuhkan.

Ruang instalasi berkurang 40% atau lebih

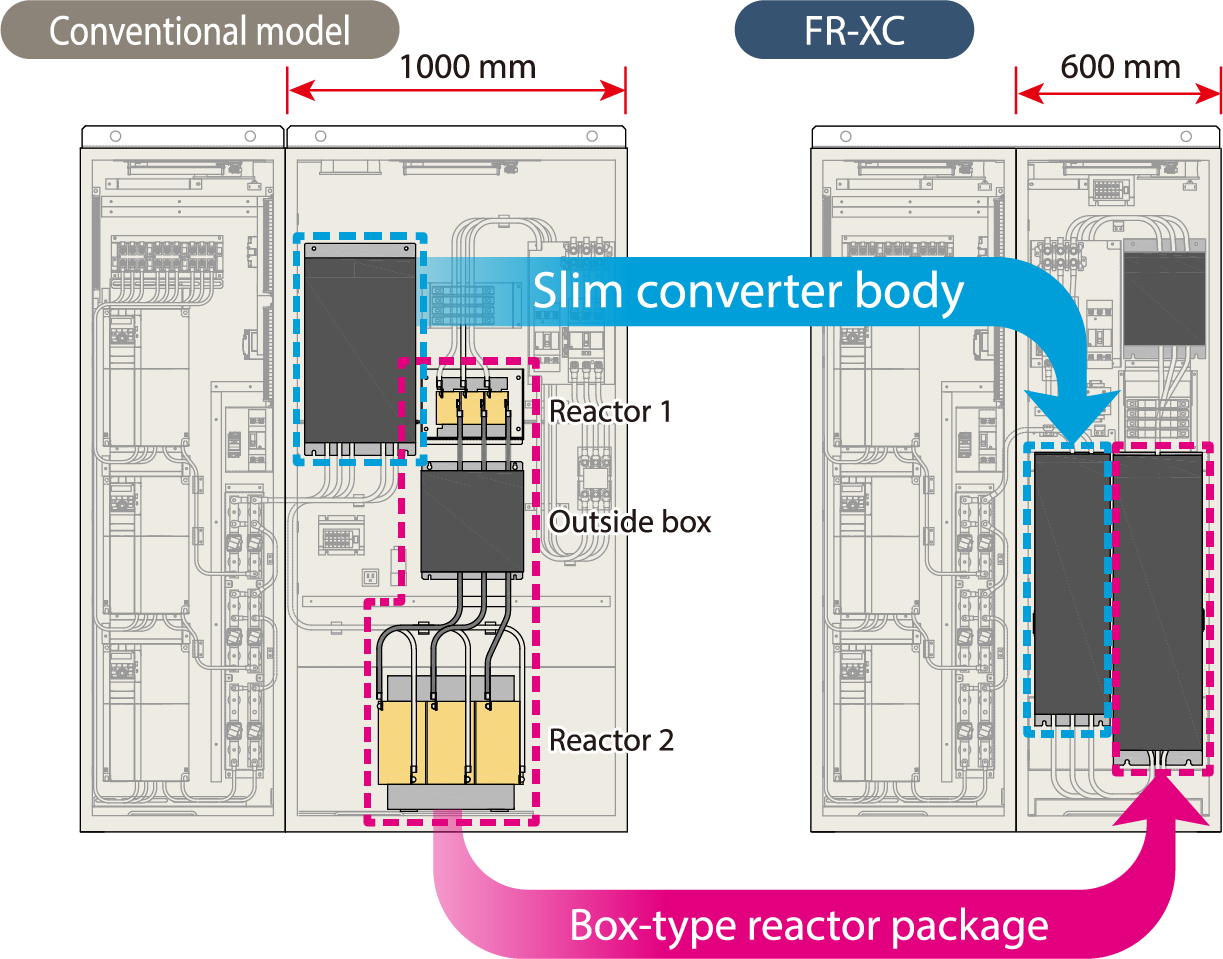

FR-XC-H75K: Lebar dikurangi dari 1000 mm menjadi 600 mm.

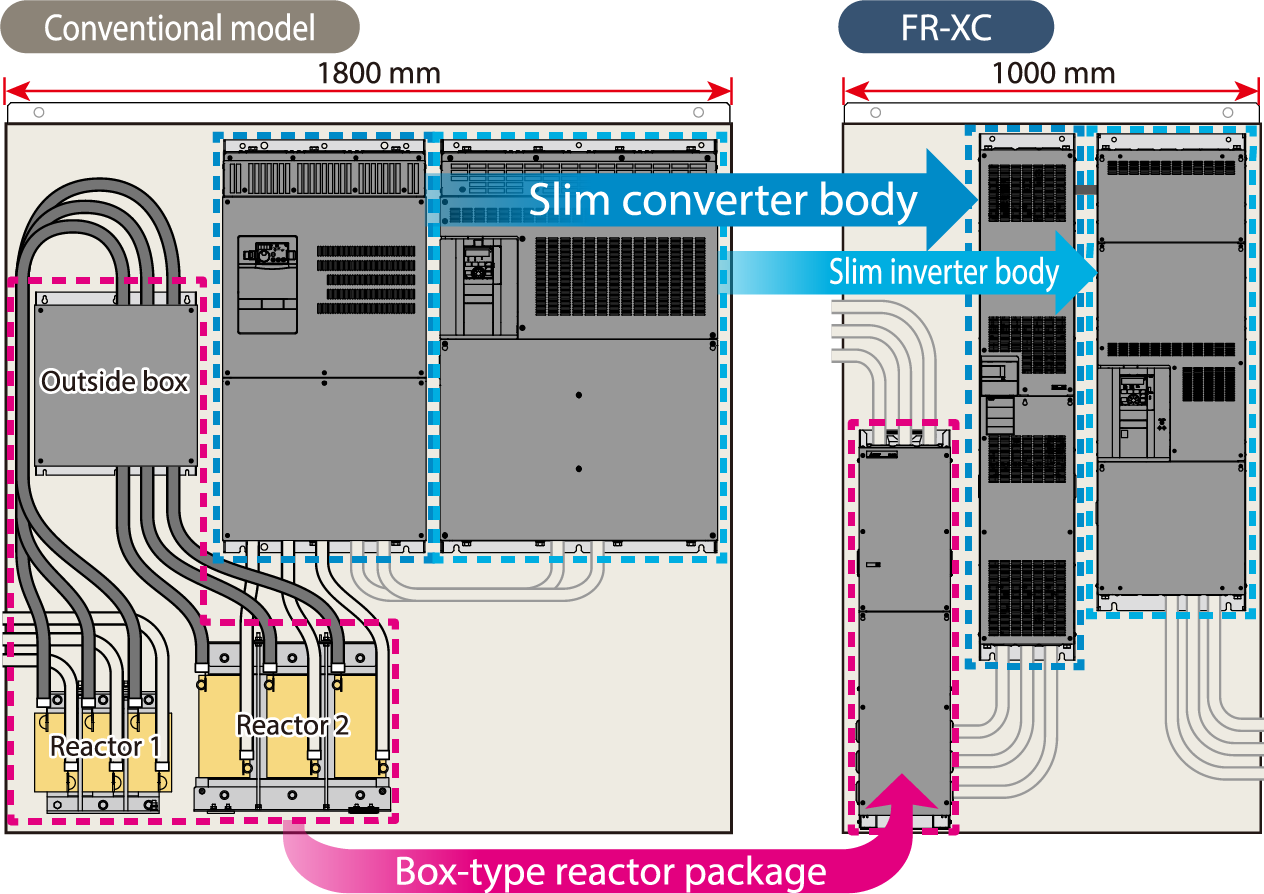

FR-XC-H160K: Lebar dikurangi dari 1800 mm menjadi 1000 mm.
