Inverters-FREQROL Rangkaian

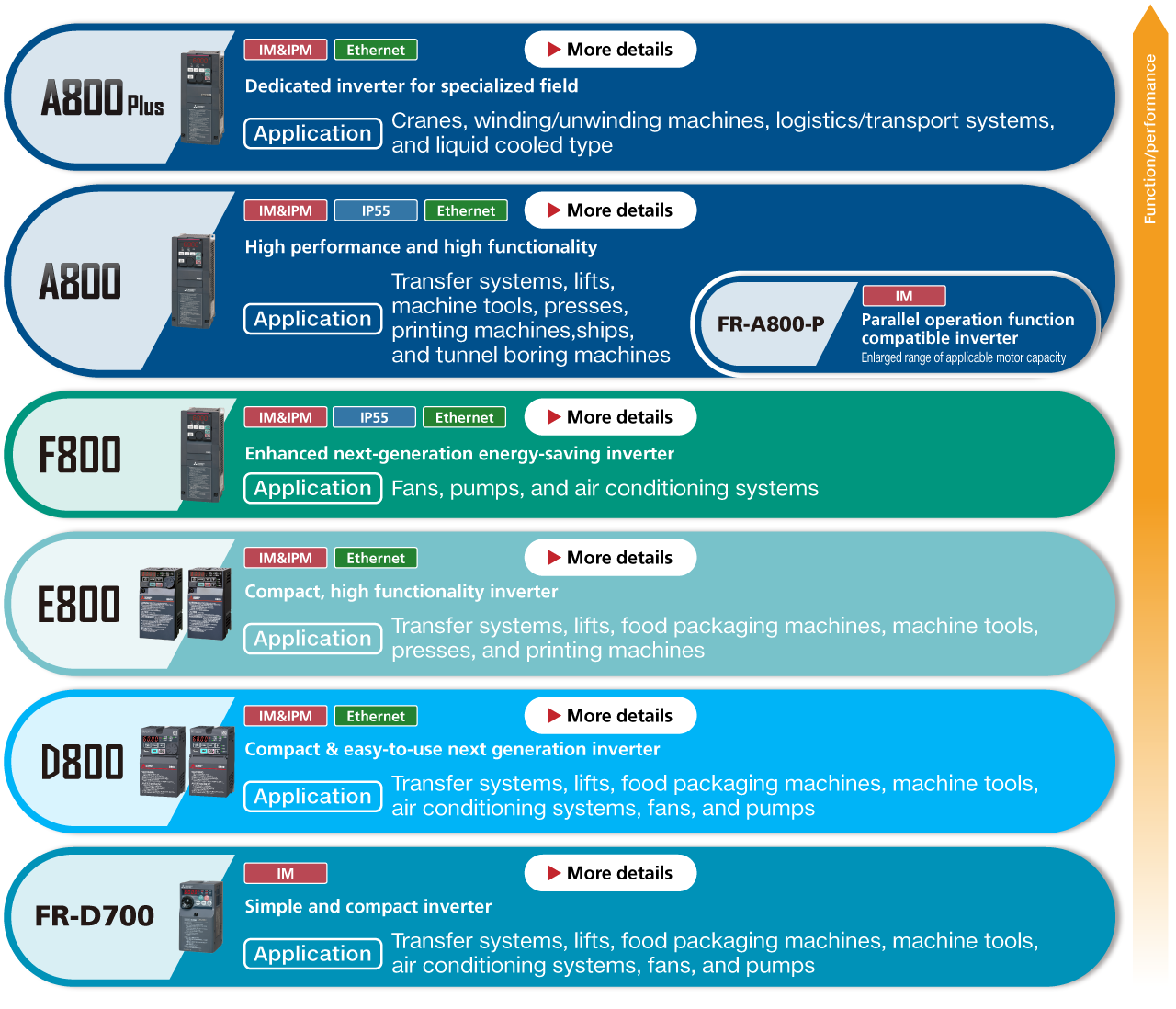

Pilih berdasarkan Aplikasi

Go to FR-A800Plus Series details Go to FR-A800シ Series details Go to FR-F800 Series details Go to FR-E800 Series details Go to FR-D800 Series details Go to FR-D700 Series details

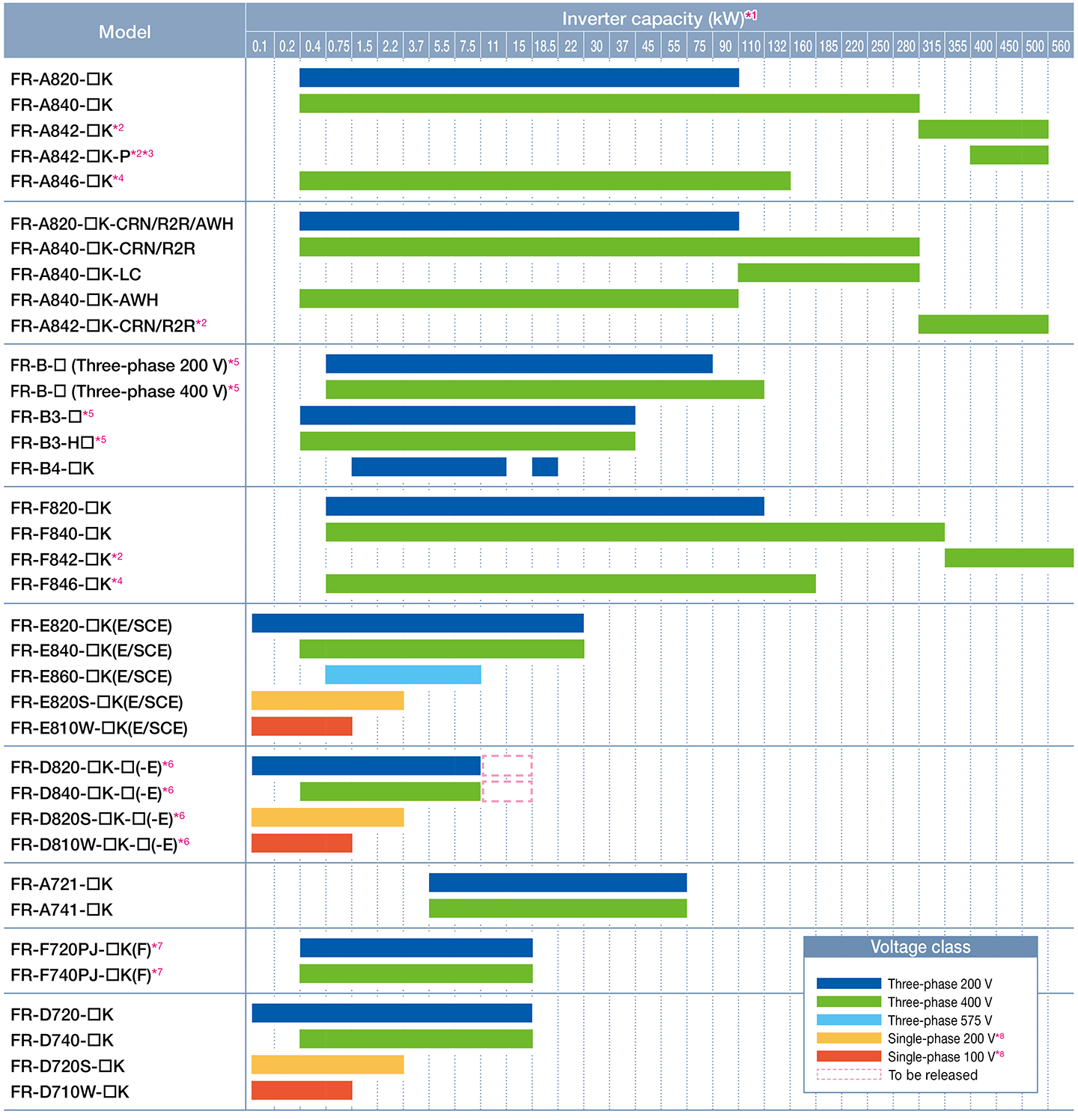

Capacity table

Capacity table

*1 : Kapasitas terukur ND untuk seri FR-A800/E800, dan kapasitas terukur LD untuk seri FR-F800.

*2 : Tipe konverter terpisah. Selalu pasang unit konverter (FR-CC2(-P)). (Tidak diperlukan saat konverter faktor daya tinggi (FR-HC2) digunakan.)

*3: Inverter yang kompatibel dengan fungsi operasi paralel dapat menggerakkan motor yang kapasitasnya 80% dari total kapasitas inverter yang terhubung secara paralel (maksimum tiga unit).

*4: Model yang kompatibel dengan IP55.

*5: Kapasitas ditunjukkan dalam watt (W) pada nama model saat kapasitas inverter kurang dari 3,7 kW.

*6: □ pertama menunjukkan kapasitas inverter, dan □ kedua menunjukkan arus terukur. Tabel kapasitas ini dicantumkan berdasarkan kapasitas inverter.

*7: Filterpack (FR-BFP2) disertakan untuk inverter dengan Filterpack. (“F” ditandai di akhir nama modelnya pada kotak kemasan.)

*8: Output ke motor model input fase tunggal 200 V dan fase tunggal 100 V adalah tiga fase 200 V.

Seri Utama

FR-A800 Series

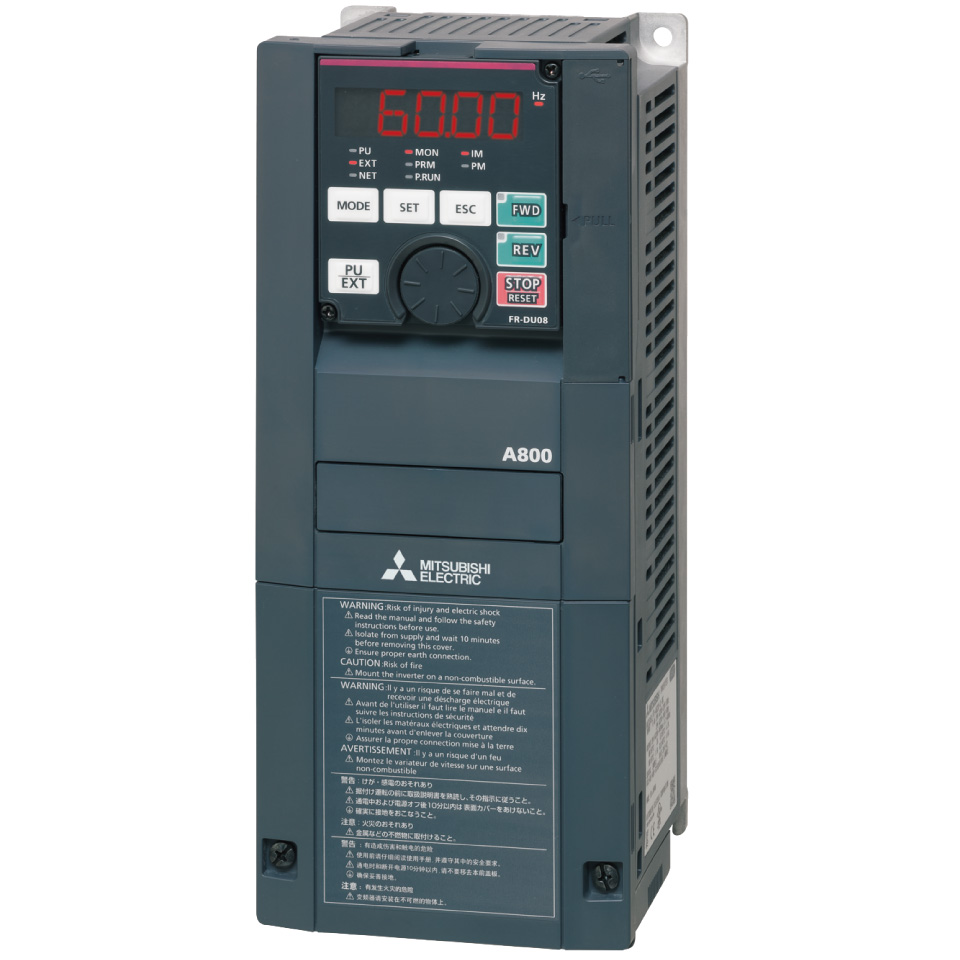

FR-A800 series

Inverter berkinerja tinggi dan fungsional

  • Dapatkan responsivitas yang lebih tinggi selama kontrol vektor tanpa sensor atau kontrol vektor, dan dapatkan frekuensi pengoperasian yang lebih cepat.
  • Fungsi penyetelan otomatis terbaru mendukung berbagai motor induksi dan juga motor PM tanpa sensor.
  • Model standar kompatibel dengan Standar Keamanan UE STO (PLe, SIL3). Tambahkan opsi untuk mendukung standar keamanan tingkat yang lebih tinggi.
  • Kontrol dan pantau inverter melalui CC-Link/CC-Link IE Field Network/CC-Link IE TSN.
Inverter capacity FR-A820(-E)(-GF)(-GN)(200 V class): 0.4 kW to 90 kW
FR-A840(-E)(-GF)(-GN)(400 V class): 0.4 kW to 280 kW
FR-A842(-E)(-GF)(-GN)(400 V class): 315 kW to 500 kW
FR-A842-P(400 V class): 400 kW to 500 kW *
FR-A846(-E)(400 V class): 0.4 kW to 132 kW
FR-A840M(-E)(400 V class): 160 kW、200 kW
Control method High-carrier frequency PWM control (Select from V/F, advanced magnetic flux vector, real sensorless vector or PM sensorless vector control), vector control (when using options)
Output frequency range 0.2 to 590Hz (upper limit is 400Hz when using advanced magnetic flux vector control, real sensorless vector control, vector control or PM sensorless vector control)
Regenerative braking torque
(Maximum allowable duty)		 200V class: 0.4K to 1.5K (150% at 3%ED) 2.2K/3.7K (100% at 3%ED) 5.5K/7.5K (100% at 2%ED) 11K to 55K (20% continuous) 75K or more (10% continuous), 400V class: 0.4K to 7.5K (100% at 2%ED) 11K to 55K (20% continuous) 75K or more (10% continuous)
Starting torque 200% 0.3Hz (3.7K or less), 150% 0.3Hz (5.5K or more) (when using real sensorless vector, vector control)

*Motor hingga 1350 kW (peringkat LD) dapat digerakkan oleh inverter dengan fungsi operasi paralel (FR-A842-P) dan unit konverter (FR-CC2-P).

FR-A800 Plus Series

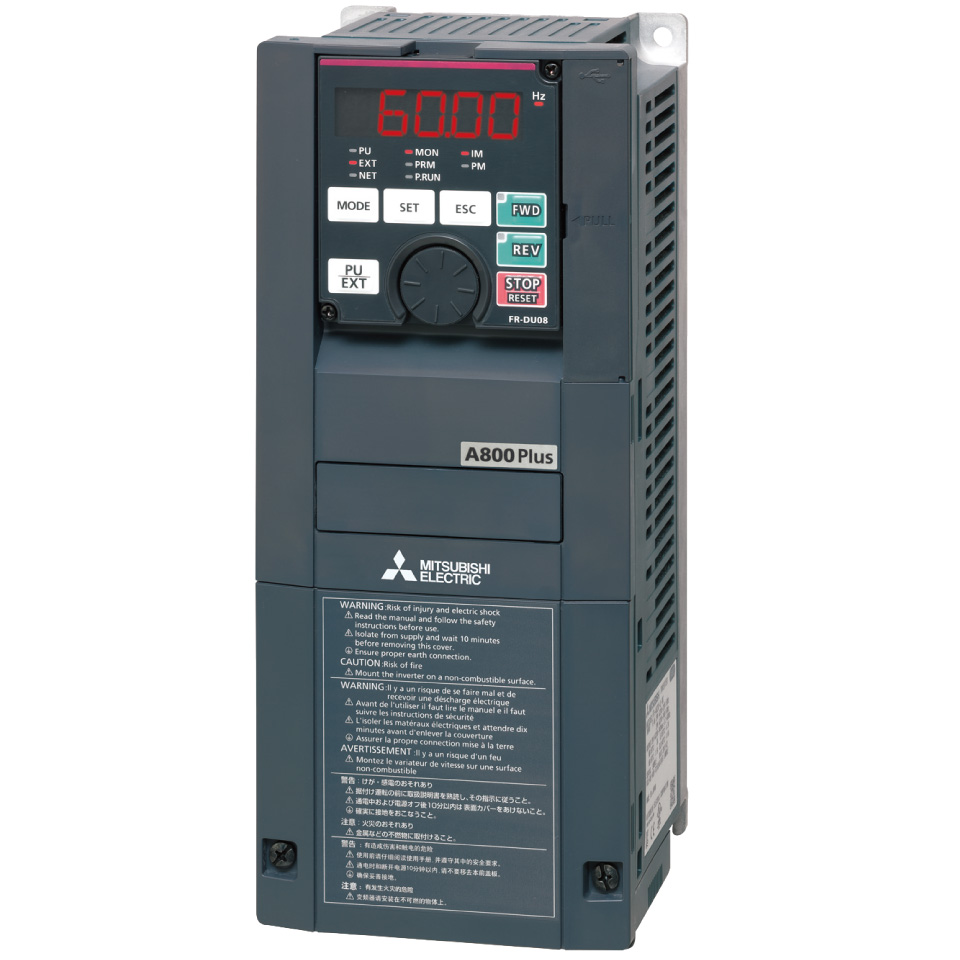

FR-A800 Plus series

Inverter khusus untuk bidang khusus

  • Fungsi optimal untuk setiap bidang khusus ditambahkan ke kinerja tinggi dan fungsionalitas tinggi inverter seri FR-A800.
  • Program logika ladder khusus memungkinkan konstruksi sistem yang mudah.
  • Mencapai respons dan frekuensi pengoperasian yang lebih cepat dari kontrol vektor tanpa sensor dan kontrol vektor.
  • Fungsi penyetelan otomatis yang baru dikembangkan memungkinkan pengoperasian motor induksi dan pengoperasian motor PM tanpa sensor.
Inverter capacity FR-A820-CRN(200 V class): 0.4 kW to 90 kW
FR-A840-CRN(400 V class): 0.4 kW to 280 kW
FR-A842-CRN(200 V class): 315 kW to 500 kW
FR-A820-R2R(200 V class): 0.4 kW to 90 kW
FR-A840-R2R(400 V class): 0.4 kW to 280 kW
FR-A842-R2R(200 V class): 315 kW to 500 kW
FR-A840-LC(400 V class): 110K to 280K
FR-A820-AWH(200 V class): 0.4 kW to 90 kW
FR-A840-AWH(400 V class): 0.4 kW to 90 kW
Control method High carrier frequency PWM control (selectable among V/F control, Advanced magnetic flux vector control, Real sensorless vector control, PM sensorless vector control), vector control (when the option is used)
Output frequency range 0.2 to 590 Hz (400 Hz or less under Advanced magnetic flux vector control, Real sensorless vector control, vector control, and PM sensorless vector control.)
Regenerative braking torque 200 V class: 0.4K to 1.5K (150%, 3% ED), 2.2K/3.7K (100%, 3% ED), 5.5K/7.5K (100%, 2% ED), 11K to 55K (20% continuous), 75K or higher (10% continuous) 400 V class: 0.4K to 7.5K (100%, 2% ED), 11K to 55K (20% continuous), 75K or higher (10% continuous)
Starting torque 200% 0.3Hz (3.7K or lower), 150% 0.3Hz (5.5K or higher) (under Real sensorless vector control or vector control)

Seri FR-F800

FR-F800 series

Inverter hemat energi untuk kipas dan pompa

  • Kontrol eksitasi optimum yang canggih menyediakan torsi awal yang besar dan memungkinkan operasi penghematan energi selama operasi kecepatan konstan.
  • Inverter memfasilitasi penggerak penghematan energi dengan menyimpan konstanta motor dari motor hemat energi berkinerja tinggi dan motor IPM efisiensi tinggi premium.
  • Kontrol PID yang disempurnakan memperluas cakupan aplikasi sebagai fungsi ideal untuk kipas dan pompa.
  • CC-Link/CC-Link IE Field Network/CC-Link IE TSN memungkinkan inverter dioperasikan atau dipantau dari pengontrol melalui jaringan.
Inverter capacity FR-F820(-E)(200 V class): 0.75 kW to 110 kW
FR-F840(-E)(400 V class): 0.75 kW to 315 kW
FR-F842(-E)(400 V class): 355 kW to 560 kW
FR-F846(-E)(400 V class): 0.75 kW to 160 kW
Control method High carrier frequency PWM control (selectable between V/F control and Advanced magnetic flux vector control), and PM motor control
Output frequency range 0.2 to 590 Hz (400 Hz or less under Advanced magnetic flux vector control and PM motor control.)
Starting torque 120% 0.5 Hz (Advanced magnetic flux vector control), 50% (PM motor control)

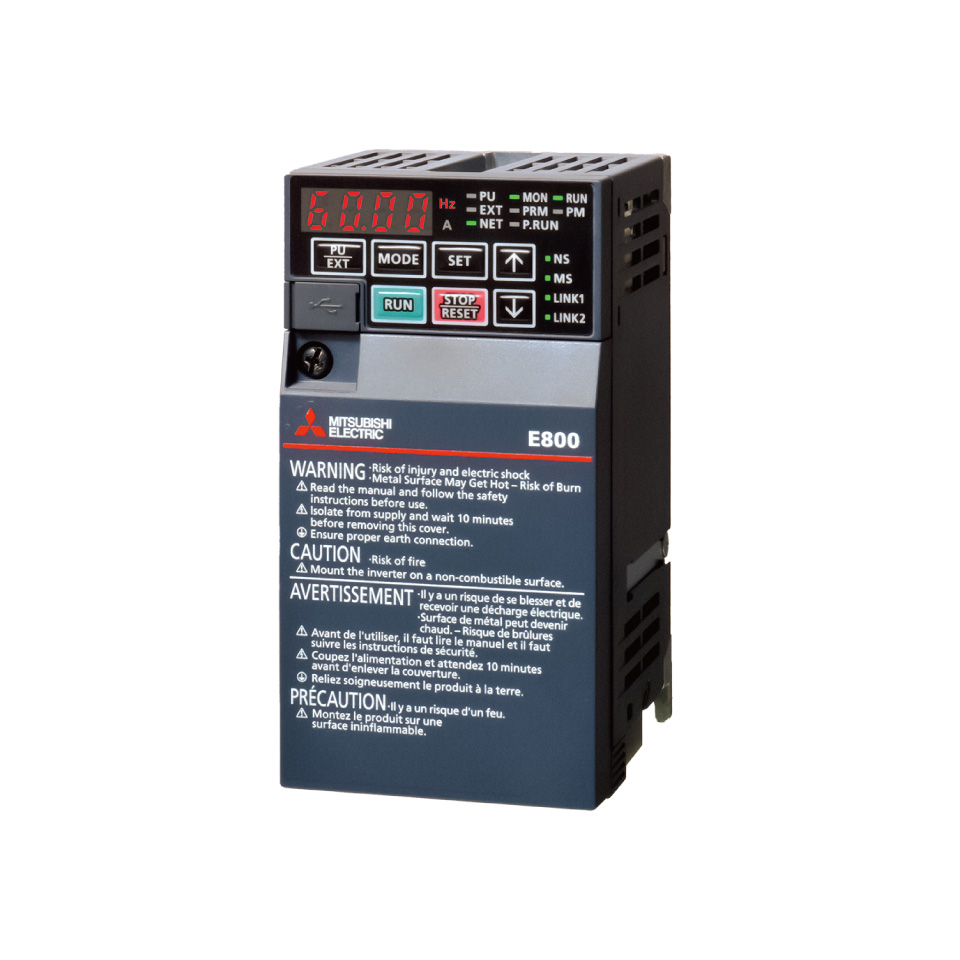

Seri FR-E800

FR-E800 series

Inverter kelas terkecil di dunia dengan fungsionalitas tinggi

  • Koneksi waktu nyata dengan sistem TI host memungkinkan pemantauan operasi terpusat atau jarak jauh, yang selanjutnya menyederhanakan produksi.
  • Teknologi AI dan konektivitas telepon pintar mendukung pengaktifan awal atau pemecahan masalah. Fungsi perawatan yang luas akan berkontribusi pada peningkatan kemudahan perawatan.
  • Fungsi keselamatan fungsional dan koneksi inverter nirkabel memungkinkan pengoperasian sistem yang stabil dan aman.
  • Berbagai metode kontrol didukung untuk memperluas aplikasi di banyak sistem.
Inverter capacity FR-E820(Three-phase 200 V class): 0.1 kW to 22 kW
FR-E840(Three-phase 400 V class): 0.4 kW to 22 kW
FR-E860(Three-phase 575 V class): 0.75 kW to 7.5 kW
FR-E820S(Single-phase 200 V class): 0.1 kW to 2.2 kW
FR-E810W(Single-phase 100 V class): 0.1 kW to 0.75 kW
Control method SoftPWM control, high carrier frequency PWM control (selectable among V/F control, Advanced magnetic flux vector control, Real sensorless vector control, Optimum excitation control, vector control, and PM sensorless vector control)
Output frequency range 0.2 to 590 Hz (Up to 400 Hz with Advanced magnetic flux vector control, Real sensorless vector control, vector control or PM sensorless vector control)
Starting torque 200% 0.3 Hz (3.7K or lower), 150% 0.3 Hz (5.5K or higher) with Real sensorless vector control

Seri FR-D800

FR-D800 series

Inverter kompak generasi berikutnya

  • Mewarisi dan meningkatkan fungsi seri FR-D700 dan FR-F700PJ. Untuk pengoperasian yang mudah dengan bodi yang ringkas, cukup pilih inverter FR-D800.
  • Meningkatkan efisiensi kerja kabel dengan penutup depan tipe flip dan penutup kabel yang terintegrasi ke dalam inverter.
  • Tidak hanya motor induksi, motor PM juga didukung. Karena inverter tunggal mendukung berbagai metode kontrol, inverter tidak perlu dipersiapkan sesuai dengan jenis motor.
  • Membantu mengurangi biaya operasional dan emisi CO2 dengan menggunakan motor efisiensi tinggi dan mengurangi daya siaga. Jumlah pengurangan emisi CO2 dapat dipantau.
Inverter capacity FR-D820(Three-phase 200 V class) : 0.1 kW to 7.5 kW, 11 kW/15 kW (to be supported soon)
FR-D840(Three-phase 400 V class) : 0.4 kW to 7.5 kW, 11 kW/15 kW (to be supported soon)
FR-D820S(Single-phase 200 V class) : 0.1 kW to 2.2 kW
FR-D810W(Single-phase 100 V class) : 0.1 kW to 0.75 kW
Control method Common : Soft-PWM control/High carrier frequency PWM control
Induction motor : Selectable among V/F control, Advanced magnetic flux vector control
PM motor : PM sensorless vector control
Output frequency range Induction motor : 0.2 to 590 Hz (The upper-limit frequency is 400 Hz under Advanced magnetic flux vector control.)
PM motor : 0.2 to 400 Hz (not operable at a frequency higher than the maximum motor frequency)
Regenerative braking torque 0.1K/0.2K·····150%, 0.4K/0.75K·····100%, 1.5K·····50%, 2.2K to 7.5 K·····20%
Starting torque Induction motor : 150% at 0.5Hz (Advanced magnetic flux vector control)
PM motor : 50%
Jaringan Standard model : Mitsubishi inverter protocol, MODBUS®RTU
Ethernet model : CC-Link IE TSN (100Mbps), CC-Link IE Field Network Basic, MODBUS®/TCP, EtherNet/IP, PROFINET (to be supported soon) , BACnet/IP (to be supported soon).

Seri FR-F700PJ

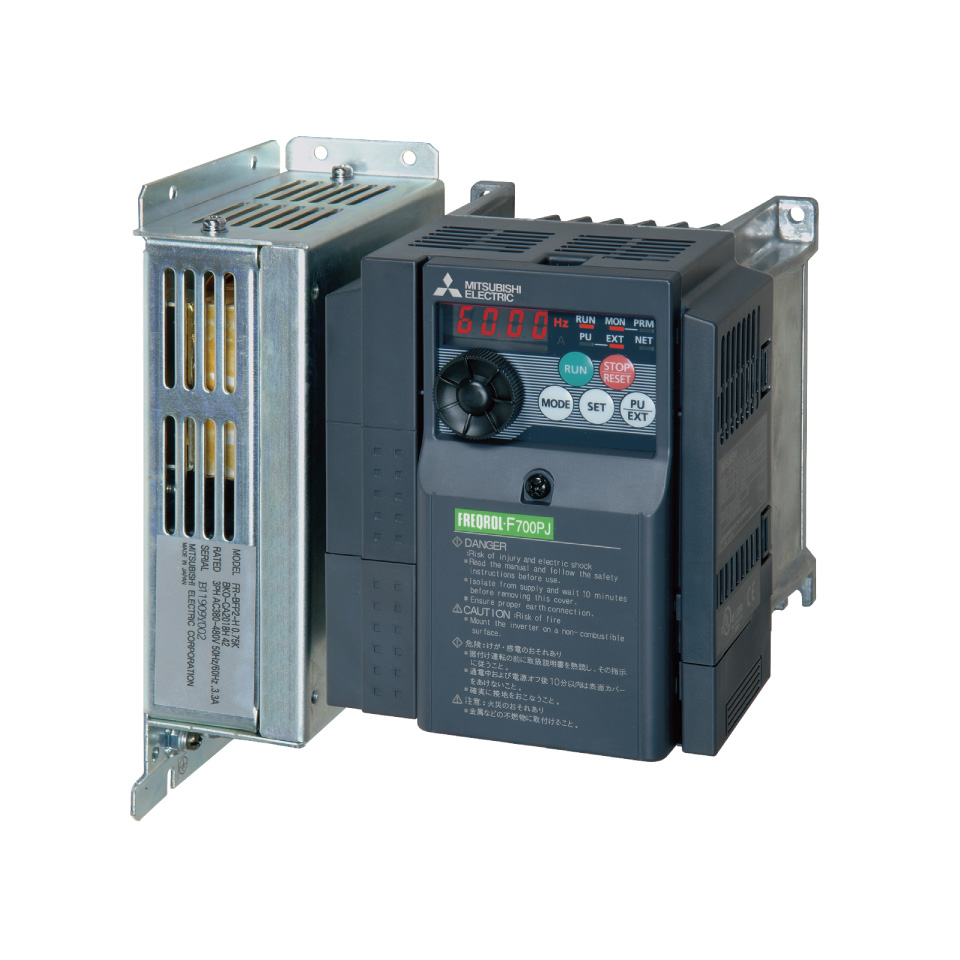

FR-F700PJ series

Inverter kompak untuk kipas dan pompa

  • Baik motor serbaguna maupun motor IPM dapat dioperasikan. Pengaturan penggerak motor serbaguna dapat dialihkan ke pengaturan penggerak IPM hanya dengan satu pengaturan.
  • Tersedia berbagai model Filterpack dan kabel opsional, yang sebelumnya diperlukan, kini tidak lagi diperlukan.
  • Filterpack juga memungkinkan kepatuhan terhadap Spesifikasi Standar Arsitektur (revisi 2013) yang diawasi oleh Kementerian Pertanahan, Infrastruktur, Transportasi, dan Pariwisata Jepang.
  • Menyediakan kontrol yang optimal untuk aplikasi kipas dan pompa (kontrol PID, kontrol eksitasi optimal, penghindaran regenerasi, dan pengaktifan ulang otomatis setelah kegagalan daya sesaat).
Inverter capacity FR-F720PJ(200 V class): 0.4 kW to 15 kW
FR-F740PJ(400 V class): 0.4 kW to 15 kW
Control method V/F, Optimum excitation control, General-purpose magnetic flux vector control, IPM motor control.
Output frequency range General-purpose motor: 0.2 to 400 Hz
IPM motor control: 0 to 135 Hz
Regenerative braking torque General-purpose motor: 15%
IPM motor control: 5% (10% for 1.5K or less)
Starting torque General-purpose motor control (when General-purpose magnetic flux vector control and slip compensation are enabled): 120% (at 1 Hz)
IPM motor control: 50%

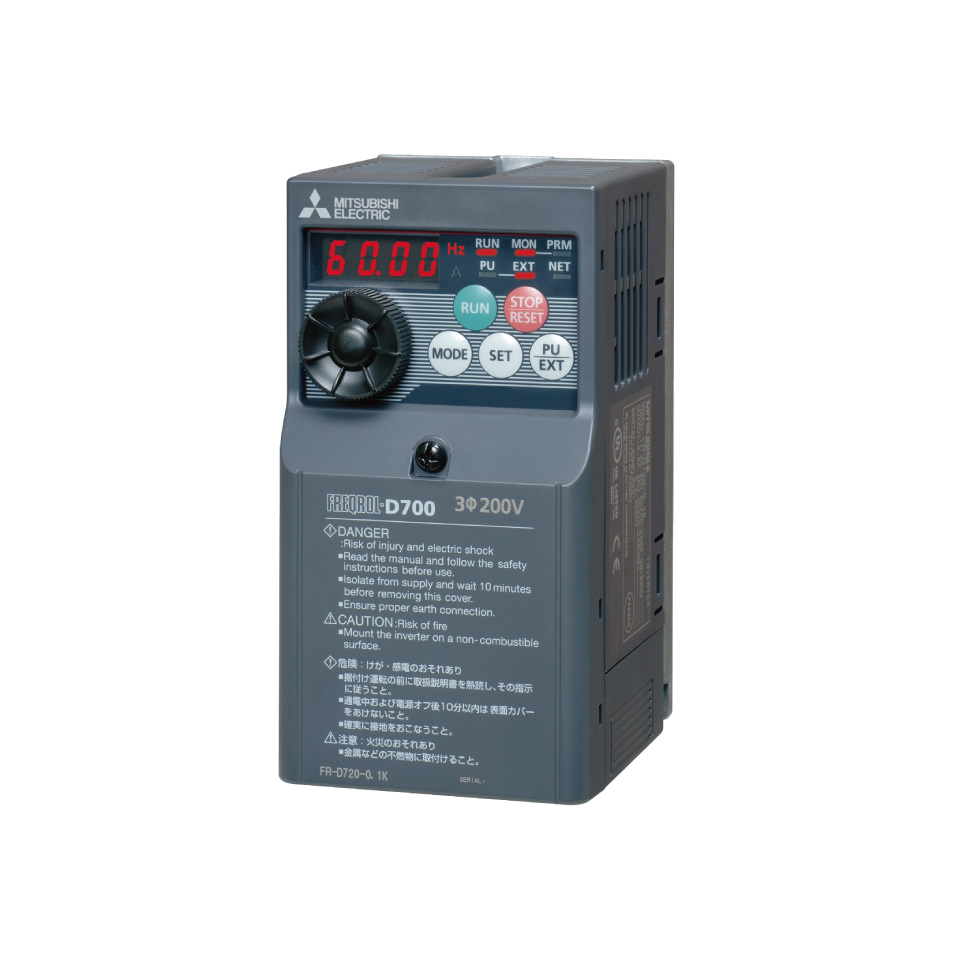

Seri FR-D700

FR-D700 series

Inverter yang mudah dan ringkas

  • Kontrol vektor fluks magnetik serbaguna dan fungsi penyetelan otomatis memungkinkan pengoperasian yang andal dalam aplikasi yang memerlukan torsi awal yang besar.
  • Pengaturan dapat dilakukan dengan mudah dari komputer pribadi dengan FR Configurator.
  • Terminal penjepit pegas memberikan keandalan tinggi dan pemasangan kabel yang mudah.
  • Inverter dengan fungsi penghentian pengaman dapat mematuhi standar keselamatan tanpa mengeluarkan banyak biaya.
Inverter capacity FR-D720(Three-phase 200 V class)：0.1 kW to 15 kW
FR-D740(Three-phase 400 V class)：0.4 kW to 15 kW
FR-D720S(Single-phase 200 V class)：0.1 kW to 2.2 kW
FR-D710W(Single-phase 100 V class)：0.1 kW to 0.75 kW
Control method Soft-PWM control, high carrier frequency PWM control (selectable among V/F control, General-purpose magnetic flux vector control, Optimum excitation control)
Output frequency range 0.2 to 400 Hz
Regenerative braking torque 0.1K/0.2K: 150%, 0.4K/0.75K: 100%, 1.5K: 50%, 2.2K or higher: 20%
Starting torque 150% 1Hz, 200% 3Hz (3.7K or lower) when General-purpose magnetic flux vector control and slip compensation are set
Communication specifications RS-485 is supported as standard (Mitsubishi inverter protocol, MODBUS®RTU)

Seri FR-CS80

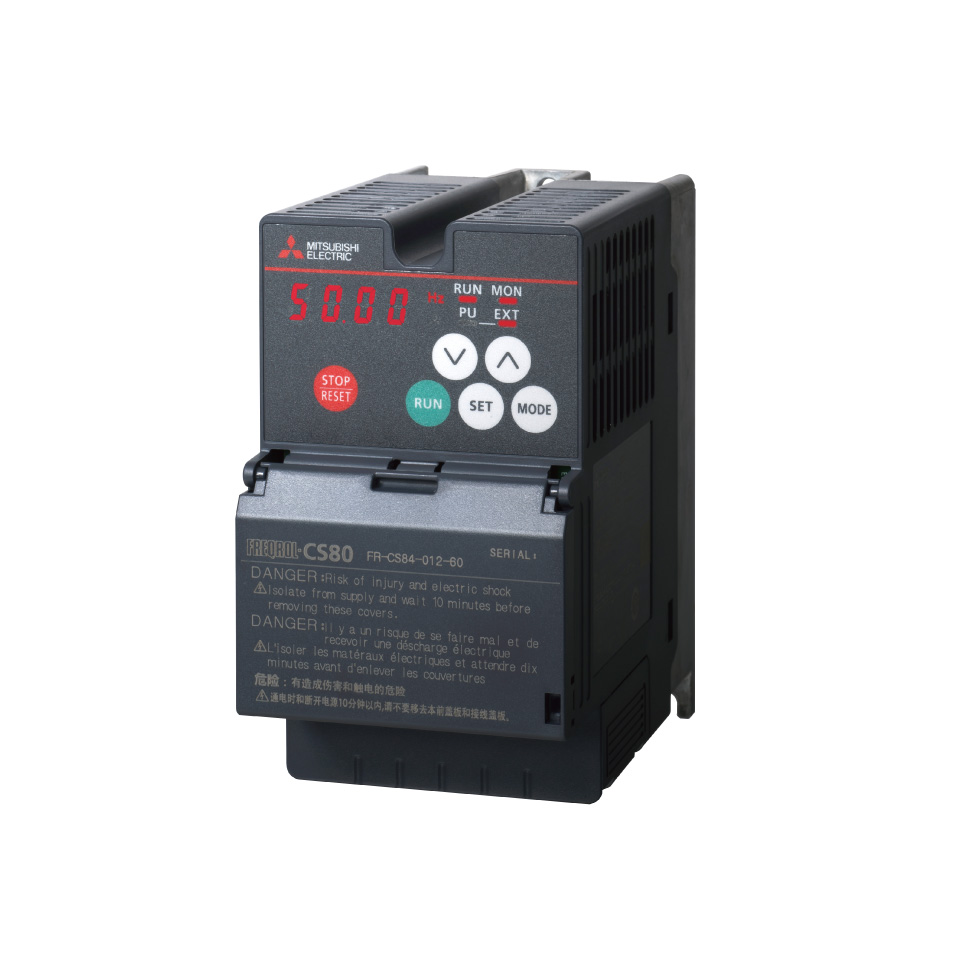

FR-CS80 series

Berbagai Fungsi dalam Inverter Cerdas dan Kompak Berbadan Kecil

  • Body kompak terkecil di dunia
  • Kinerja tinggi
  • Mudah digunakan
  • Perawatan mudah
Inverter capacity FR-CS82S(Single-phase 200 V class) : 0.4 kW to 2.2 kW
FR-CS84(Three-phase 400 V class) : 0.4 kW to 15 kW
Control method Soft-PWM control, high carrier frequency PWM control (selectable among V/F control, General-purpose magnetic flux vector control, Optimum excitation control).
Output frequency range 0.2 to 400 Hz
Starting torque 150% or more at 1 Hz, with General-purpose magnetic flux vector control and slip compensation.
Communication specifications RS-485 is supported as standard (Mitsubishi inverter protocol, MODBUS®RTU)

Seri Lainnya

Seri FR-A701

FR-A701 series

Inverter dengan fungsi regenerasi daya terintegrasi.
Jumlah kabel di sirkuit utama telah dikurangi menjadi sekitar 40% dan area pemasangan telah dikurangi menjadi sekitar 60% (untuk 7,5K) dibandingkan dengan konfigurasi konvensional dengan konverter umum yang berdiri sendiri.

Seri FR-HC2

FR-HC2 series

Menekan harmonik daya secara substansial untuk mencapai faktor konversi kapasitas setara K5 = 0 dalam "Pedoman penekanan harmonik lebih tinggi khusus konsumen Jepang".

Seri FR-BU2

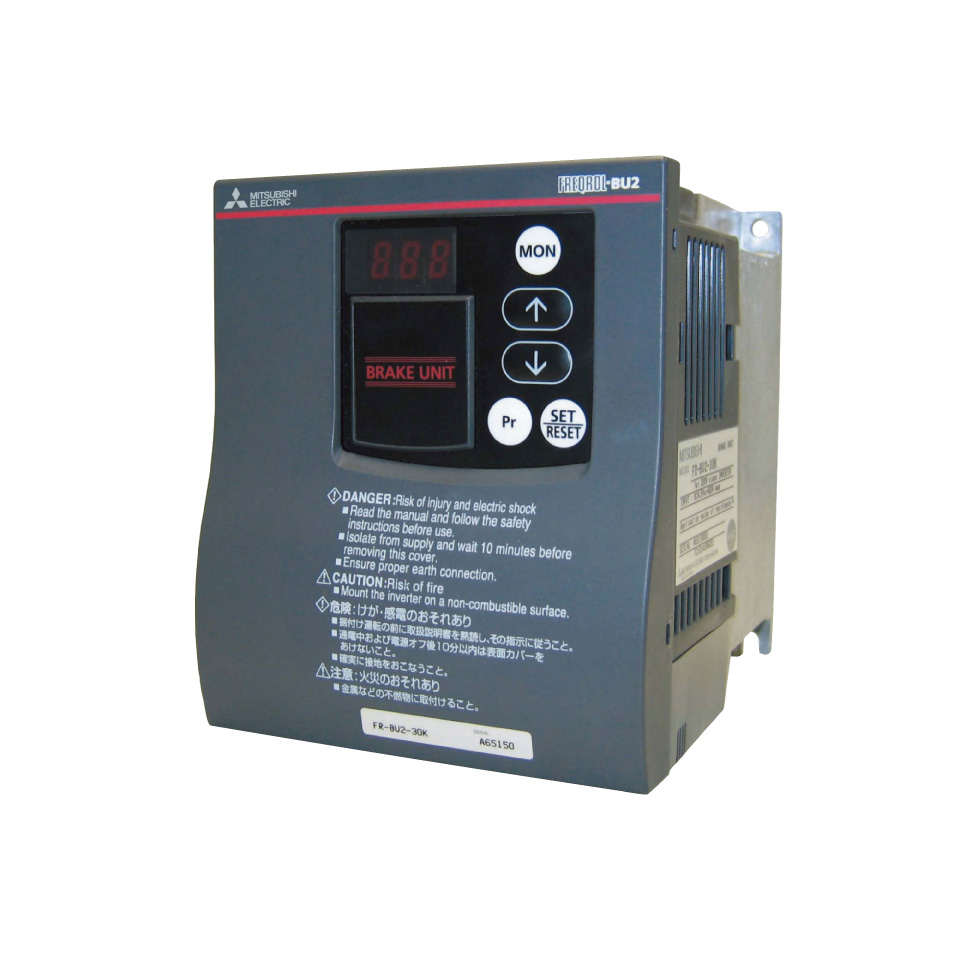

FR-BU2 seriess

Meningkatkan kapasitas pengereman motor dengan mengonsumsi daya regeneratif dari motor sebagai panas.

FR-XC Series

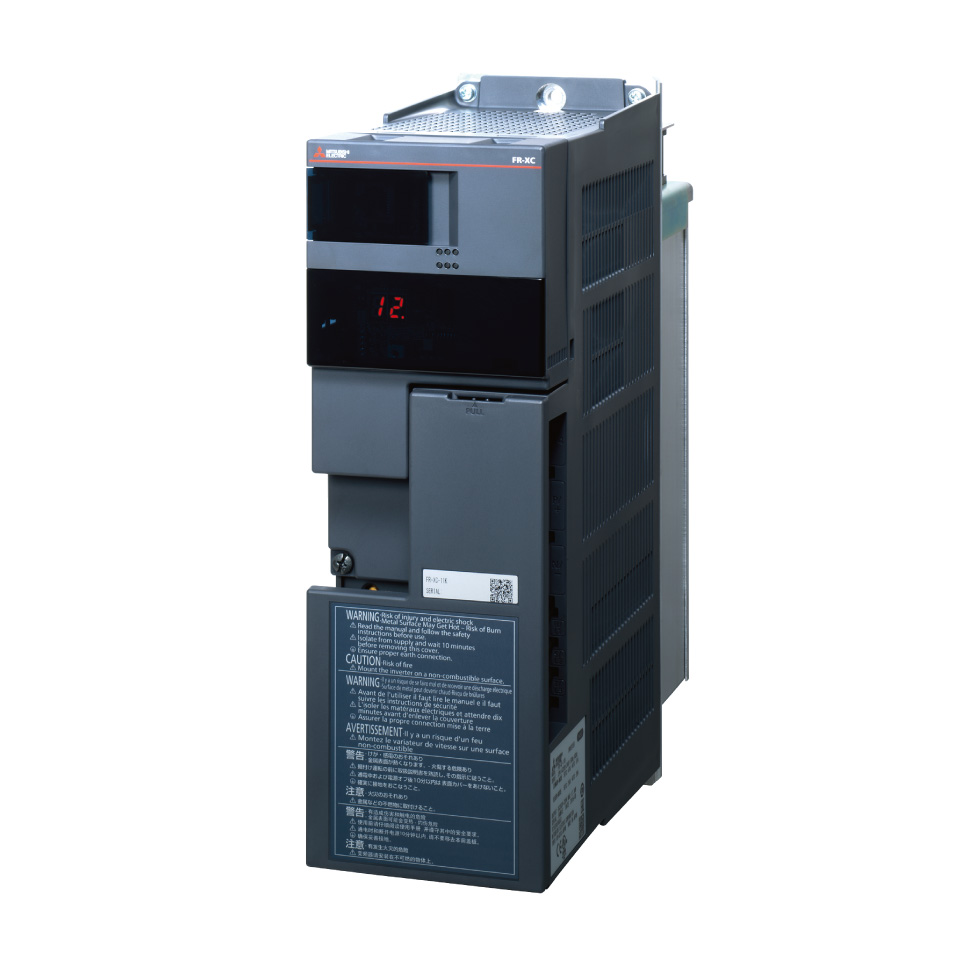

FR-XC series

Pilih fungsi yang sesuai dengan kebutuhan Anda dengan menggunakan konverter FR-XC dengan reaktor FR-XCB atau FR-XCL.
