Inverter FR-A800-GN dan Opsi Plug-in FR-A8NCG untuk Fungsi Komunikasi CC-Link IE TSN

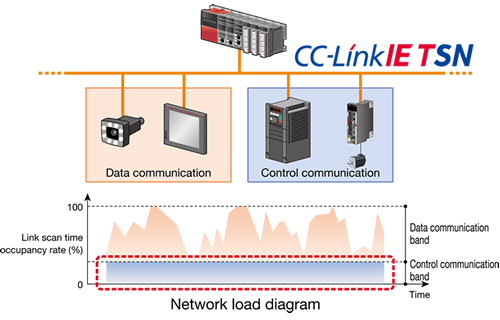

Dengan fungsi komunikasi CC-Link IE TSN (Time Sensitive Networking), data dapat dikirimkan ke sistem TI sambil melakukan kontrol komunikasi siklik waktu nyata.

CC-Link IE TSN juga didukung oleh inverter standar FR-A800/FR-F800 dengan opsi plug-in FR-A8NCG.

Nomor stasiun dapat diatur dengan mudah menggunakan sakelar putar.

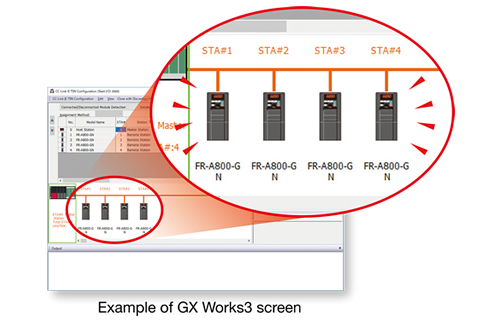

Deteksi otomatis konfigurasi jaringan oleh Engineering Software (GX Works3) mengurangi waktu startup.
Masalah saat startup seperti gangguan jaringan dapat ditemukan sekilas dengan fungsi diagnostik.

Sinkronisasi waktu memungkinkan pemantauan secara langsung.
Hal ini memungkinkan analisis masalah dilakukan segera setelah terjadi kesalahan.
FR Configurator2 dapat dihubungkan melalui Ethernet, yang memudahkan pekerjaan perawatan.

Spesifikasi komunikasi bervariasi tergantung pada spesifikasi master.

Item		Deskripsi
Transmission speed		1 Gbps
Minimum synchronization cycle		125.00 μs
Authentication class		Authentication class B
Synchronization function		Time sharing method
Communication method		Compliant with IEEE 802.1AS and IEEE 1588v2
Maximum number of connected units		121 units (sum of master and slave stations)
Topology		Line, star^1、ring^2、or a combination of line and star
Connection cable		Ethernet cable (IEEE 802.3 1000BASE-T compliant cable or ANSI/TIA/EIA-568-B (Category 5e) compliant shielded 4-pair branched cable)
Connector		Shielded RJ-45
Node type		Remote station
Maximum distance between nodes		100m
Maximum number of branches		No upper limit within the same Ethernet system
Maximum cyclic size (of one node)	RX	64 bits
	RY	64 bits
	RWr	128 words
	RWw	128 words

*1：Untuk menghubungkan hanya perangkat kelas B autentikasi dalam koneksi wye, gunakan hub switching yang kompatibel dengan CC-Link IE TSN (hub TSN).

*2：Topologi ring akan didukung nanti.
