Fitur Produk Inverter-FREQROL Perawatan peralatan

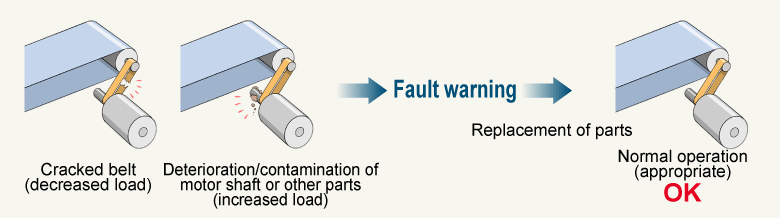

Deteksi kerusakan sabuk konveyor
Fungsi deteksi arus
- Kerusakan yang disebabkan oleh poros motor yang rusak (beban meningkat) atau keretakan pada sabuk (beban menurun) dapat dideteksi melalui arus keluaran motor.
- Jika arus keluaran melebihi nilai yang telah ditentukan, sinyal akan dikeluarkan untuk memberi tahu pengguna tentang perangkat yang rusak.
- Dengan menggunakan pengaturan parameter, inverter dapat dihentikan saat sinyal dikeluarkan pada titik terjadinya kerusakan.
▪ Keluaran deteksi dan peringatan kerusakan
| Pr. | Nama | Deskripsi |
|---|---|---|
| 150 | Level deteksi arus keluaran | Tetapkan nilai referensi karakteristik beban normal. |
| 152 | Level deteksi arus nol | Tetapkan frekuensi maksimum rentang deteksi gangguan karakteristik beban. |
| 190 hingga 196 | Pemilihan fungsi terminal keluaran *1 |
Ketika "12" ditetapkan, sinyal Y12 dikeluarkan jika arus keluaran melebihi nilai pengaturan Pr.150. |
| Ketika "13" ditetapkan, sinyal Y12 dikeluarkan jika arus keluaran turun di bawah nilai pengaturan Pr.152. |
*1Atur Pr.167 sesuai kebutuhan untuk menghentikan inverter ketika sinyal dikeluarkan karena adanya kesalahan.
〈Model yang berlaku〉

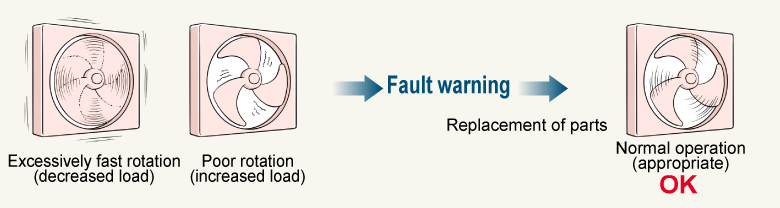

Deteksi kesalahan kipas dan pompa
Deteksi kesalahan karakteristik beban
- Hubungan antara kecepatan dan torsi dalam operasi normal dicatat. (Akuisisi data otomatis dimungkinkan.)
- Selama operasi aktual, torsi motor terdeteksi dan peringatan dikeluarkan jika beban melebihi atau turun di bawah nilai yang telah ditentukan sebelumnya.
- Fungsi pembersihan dapat diaktifkan dengan menggunakan deteksi kesalahan sebagai pemicu.
▪ Deteksi kesalahan dan keluaran peringatan
| Pr. | Nama | Deskripsi |
|---|---|---|
| 1481 hingga 1485 | Karakteristik beban referensi beban 1 hingga 5 | Digunakan untuk menyetel nilai referensi karakteristik beban normal. |
| 1486 | Frekuensi maksimum karakteristik beban | Digunakan untuk mengatur batas frekuensi atas dari rentang deteksi gangguan karakteristik beban. |
| 1487 | Frekuensi minimum karakteristik beban | Digunakan untuk mengatur batas frekuensi bawah dari rentang deteksi gangguan karakteristik beban. |
| 1488 | Lebar deteksi peringatan batas atas | Digunakan untuk mengatur rentang deteksi saat peringatan gangguan beban batas atas dikeluarkan. |
| 1489 | Lebar deteksi peringatan batas bawah | Digunakan untuk mengatur rentang deteksi saat peringatan gangguan beban batas bawah dikeluarkan. |
| 1490 | Lebar deteksi gangguan batas atas | Digunakan untuk mengatur rentang deteksi saat output dimatikan saat terjadi kesalahan beban batas atas. |
| 1491 | Lebar deteksi kesalahan batas bawah | Digunakan untuk mengatur rentang deteksi saat output dimatikan saat terjadi kesalahan beban batas bawah. |
〈Model yang berlaku〉

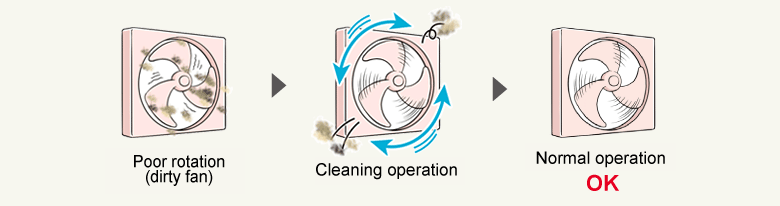

Fungsi pembersihan
Kotoran dan benda asing pada impeller kipas dan pompa dapat dibersihkan dengan mengulangi putaran maju/mundur dan menghentikan motor.
Fungsi ini (bekerja bersama dengan fungsi deteksi kesalahan karakteristik beban) juga dapat dimulai secara otomatis saat kelebihan beban terdeteksi.
Fungsi ini ditujukan untuk penggunaan di mana rotasi terbalik tidak akan menimbulkan masalah.
〈Model yang berlaku〉
Diagnosis masa pakai inverter
Fungsi diagnosis masa pakai
Tingkat kerusakan kapasitor sirkuit utama, kapasitor sirkuit kontrol, dan sirkuit pembatas arus masuk dapat dipantau.
Dengan diagnostik mandiri inverter, peringatan saat komponen telah mencapai masa pakainya akan dikeluarkan sehingga komponen atau inverter dapat diganti sebelum terjadi kerusakan.
| Komponen | Cara memeriksa masa pakai | Tingkat penilaian | Metode penggantian |
|---|---|---|---|
| Sirkuit utama kapasitor |
Dengan motor terhubung tetapi tidak berjalan, tegangan DC diberikan ke motor saat daya inverter MATI dan kapasitas kapasitor diukur. | Di bawah 85% dari kapasitas asli kapasitor. (masa pakai 10 tahun) |
Diganti oleh tim layanan purnajual kami (hubungi perwakilan penjualan Anda) |
| Kapasitor sirkuit kontrol |
Masa pakai dihitung dari waktu pengaktifan dan suhu, dan dihitung mundur dari 100%. |
Masa pakai kapasitor di bawah 1 tahun. (Umur layanan 10 tahun) |
|
| Sirkuit batas arus masuk |
Jumlah waktu kontak ON dihitung mundur dari 100%. |
Umur layanan kapasitor di bawah 1 tahun. (Umur layanan 10 tahun) |
|
| Kipas pendingin | Kecepatan kipas pendingin dipantau secara konstan dan setiap pengurangan kecepatan terdeteksi. |
Saat kecepatan kipas turun di bawah 50%. (Umur layanan 10 tahun) |
Dapat diganti pengguna |
〈Model yang berlaku〉

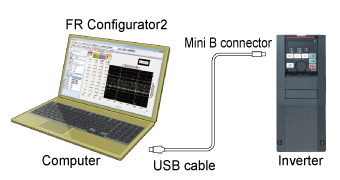

Dengan menggunakan FR Configurator2, perangkat lunak yang mudah digunakan yang membantu segala hal mulai dari pengaturan hingga pemeliharaan, tersedia banyak fungsi yang lebih bermanfaat bagi pengguna.
Versi uji coba gratis dengan fungsi terbatas tersedia untuk diunduh melalui
tautan berikut.

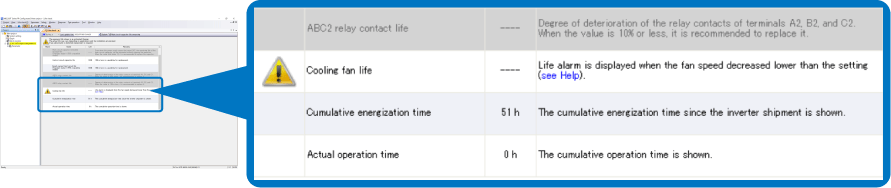

Data masa pakai suku cadang ditampilkan di jendela khusus.
Ikon peringatan ditampilkan di bidang alarm suku cadang yang direkomendasikan untuk penggantian.
dipasangkan dengan GOT
penutupnya
Dengan menghubungkan komputer ke port USB di panel depan GOT,
masa pakai beberapa inverter dapat diperiksa menggunakan FR Configurator2 melalui GOT.
