Perlengkapan Internal Pemutus Sirkuit
Selain AL, AX, dan perangkat lain yang biasanya dapat dipasang pada pemutus sirkuit berselubung cetakan, perlengkapan seperti berikut tersedia dan dapat ditambahkan ke pemutus sirkuit kebocoran arde dengan berbagai fungsi opsional untuk aplikasi tertentu.

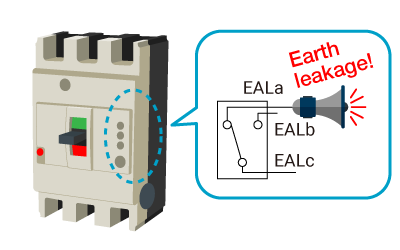

Sakelar alarm kebocoran arde (EAL)
Perangkat ini mengeluarkan alarm hanya saat terjadi trip kebocoran arde.
Kabel Test button lead (TBL)
Perangkat ini digunakan untuk memeriksa dari jarak jauh bahwa Earth Leakage Circuit Breakers dalam keadaan normal.
Test button module (TBM)
Perangkat ini menerapkan tegangan dan melakukan operasi pengujian dari lokasi jarak jauh.
Sakelar Meg measurement (MG)
Perangkat ini memungkinkan pengukuran meg di celah elektroda di sisi beban saat pegangan dalam posisi MATI atau posisi trip.
Pengoperasian attachment internal
pada setiap kondisi Earth Leakage Circuit Breakers
| ELCB state |
ON
|
OFF
|
Overcurrent tripping
|
Earth leakage tripping
|
|---|---|---|---|---|
| AL (a-contact) |  |
|
 |
|
| AX (a-contact) | |
|
|
|
| EAL (a-contact) | |
|
|
|
