Low-voltage Circuit BreakersMolded Case Circuit Breakers
Pemutus Sirkuit Tanpa Sekering
Digunakan untuk perlindungan sirkuit listrik dan membuka/menutup sirkuit bertegangan rendah (600VAC atau kurang, 750VDC atau kurang).
Pemutus sirkuit tanpa sekring adalah nama yang digunakan Mitsubishi Electric untuk pemutus sirkuit berkotak cetakannya.

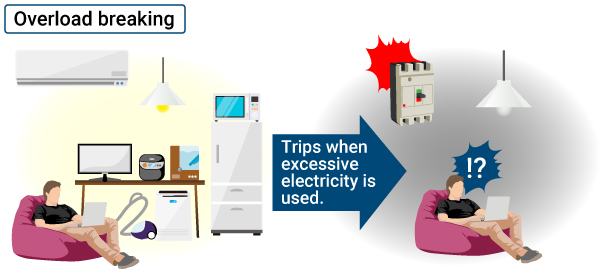

Tersandung
Tersandung terjadi dalam situasi ini.

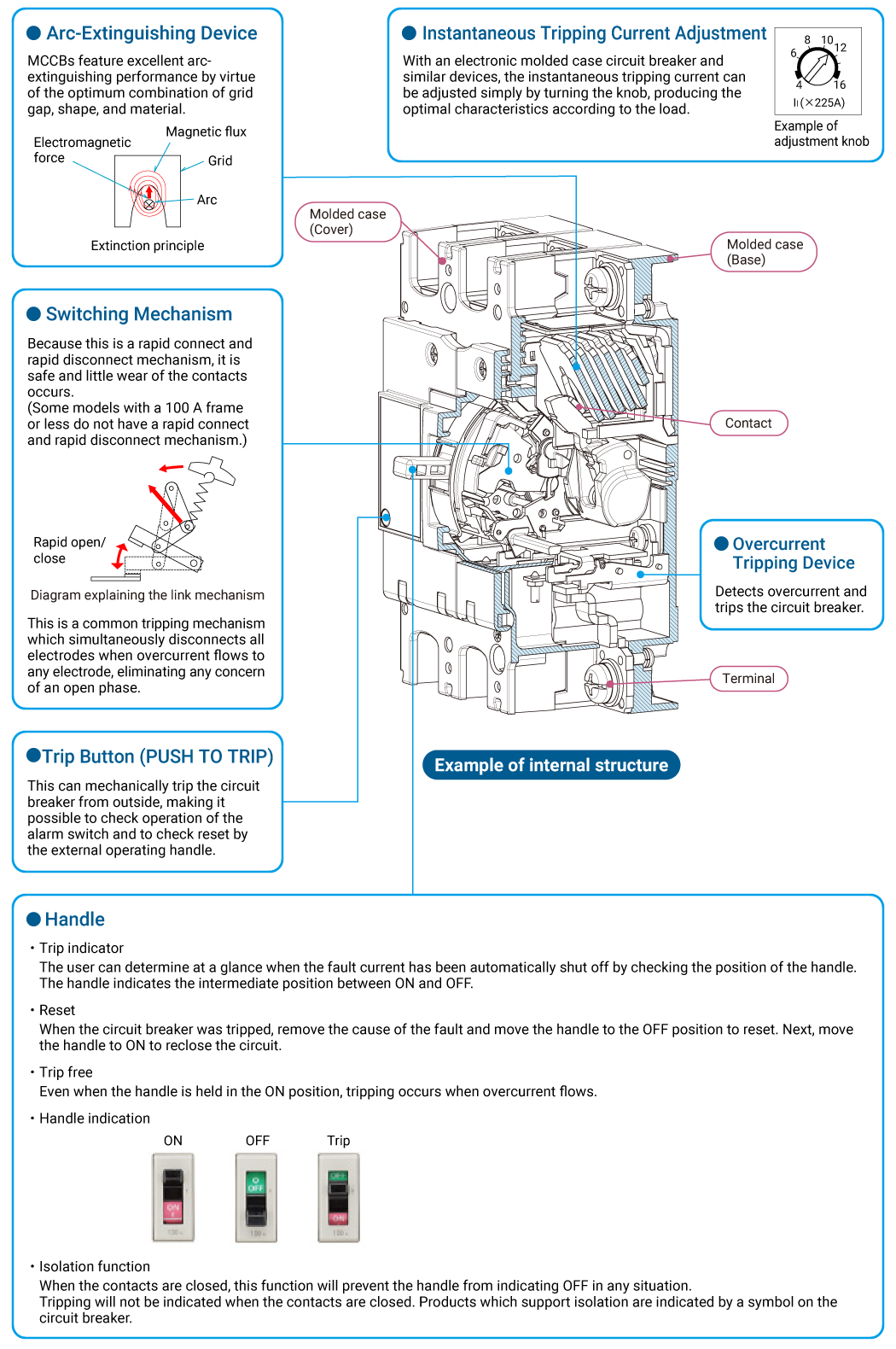

Fitur
Dapat membuka dan menutup dengan aman
Dapat melakukan pengereman berulang kali
Dapat merusak beberapa elektroda sekaligus
Lampiran dapat dipasang
Metode Tripping

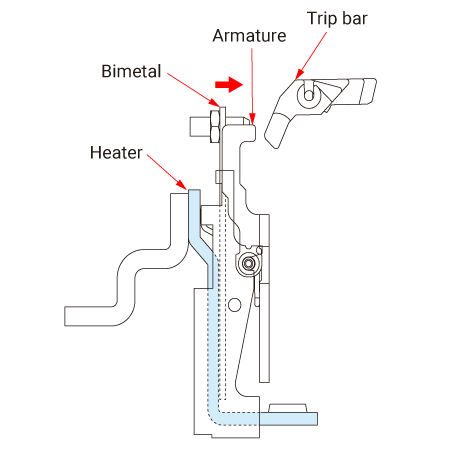

Tipe termal-elektromagnetik
Tersandung karena gaya bimetal dan elektromagnetik
- Operasi tripping tunda waktuSaat arus berlebih mengalir, bimetal menjadi terlalu panas, membengkok ke arah yang ditunjukkan oleh anak panah dan menggerakkan batang trip.
- Operasi tripping seketikaSaat arus besar mengalir, bagian besi yang bergerak bergerak ke arah anak panah, menggerakkan batang trip.

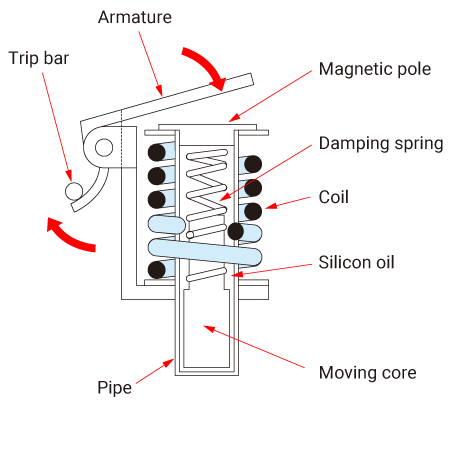

Tipe hidrolik-elektromagnetik
Tripping dengan gaya elektromagnetik
- Operasi tripping tunda waktuKetika arus berlebih mengalir, gaya elektromagnetik melebihi gaya pegas pengereman, yang menyebabkan inti besi yang bergerak bergerak secara bertahap, menarik bagian besi yang bergerak dan menggerakkan batang trip. Karakteristik tundaan diperoleh dari resistansi viskos dari minyak silikon.
- Operasi tripping seketikaKetika arus besar mengalir, bagian logam yang bergerak tertarik secara instan, menggerakkan batang trip tanpa menunggu inti besi yang bergerak bergerak.

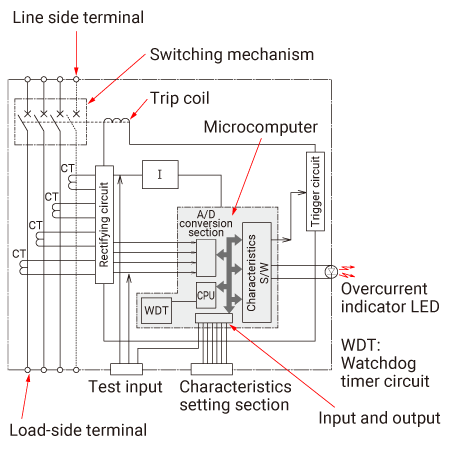

Tipe Elektronik (contoh)
Tripping berdasarkan perhitungan dalam rangkaian elektronik
- Arus yang mengalir ke setiap fase diubah oleh CT, dan penyearahan gelombang penuh pada setiap fase dilakukan oleh rangkaian penyearah. Setelah penyearahan, rangkaian konversi puncak arus dan konversi nilai efektif memilih fase maksimum dari arus yang diubah.
- Ketika arus berlebih atau arus besar mengalir, rangkaian pengaturan waktu beroperasi sesuai dengan arus maksimum, dan rangkaian pemicu mengeluarkan sinyal pemicu. Ini akan membangkitkan kumparan trip dan mengaktifkan mekanisme buka/tutup.
Khususnya pada tipe elektronik, nilai arus terukur dapat disesuaikan, sehingga sangat mudah untuk mencapai koordinasi juga.
Bila perangkat pengaturan opsional (Y-360) digunakan, Anda dapat dengan mudah memeriksa pengoperasian dan memantau/mengatur pengaturan karakteristik.
Jenis Koneksi
Berbagai jenis koneksi tersedia, tipe koneksi depan, tipe koneksi belakang, dan tipe plug-in.
Anda dapat memesan tipe yang sesuai dengan kebutuhan Anda.

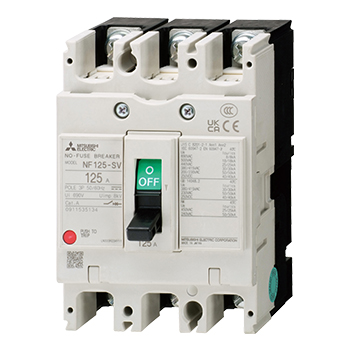

Tipe koneksi depan
Ini adalah tipe standar yang dapat dihubungkan dari depan.

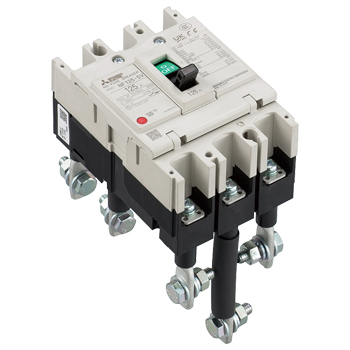

Jenis sambungan belakang
Pengkabelan dari bagian belakang pemutus arus dimungkinkan.

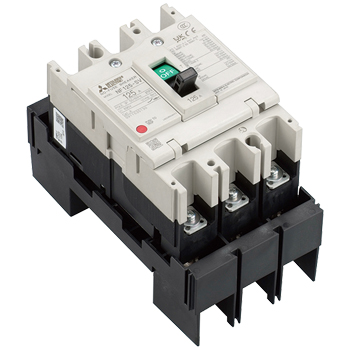

Jenis plug-in
Pemutus sirkuit itu sendiri dimasukkan ke dalam blok terminal plug-in. Jenis ini berkontribusi pada waktu kerja yang lebih singkat.
