Circuit Breakers for Use in Particular ApplicationsUntuk Tegangan Khusus DC

Daftar Produk

Arus searah lebih sulit diputus daripada arus bolak-balik karena tidak ada titik nol arus, dan produk standar tidak tersedia untuk tegangan tinggi arus searah. Karena alasan ini, gunakan pemutus arus untuk tegangan khusus arus searah.
Produk 4 kutub tersedia untuk 550VDC dan 600VDC. (NF1250-SDW adalah produk 3 kutub.)

Model NF63-SV NF125-SV NF250-SV NF400-SW NF630-SW NF800-SDW NF1250-SDW NF1600-SDW
Rated current (A) 3 5 10 15
20 30 40
50 60 63		 15 20 30
40 50 60
75 100 125		 100 125 150
175 200 225
250		 250 300 350
400		 500 600 630 700 800 1000 1200 1250 1600
Number of poles 3 4 3 4 3 4 3 4 3 4 3 4 3 3 4
IEC 60947-2 Rated voltage (VDC) 400 550 440 550 500 600 500 600 500 600 500 600 500 600 500 600
Breaking capacity (kA) 2/2 10/10 20/20 40/40 40/40 40/40 40/20 20/20 40/20
JIS C 8201-2-1
Ann.1 Ann.2		 Rated voltage (VDC) 400 550 440 550 500 600 500 600 500 600 500 600 500 600 500 600
Breaking capacity (kA) 2/2 10/10 20/20 40/40 40/40 40/40 40/20 20/20 40/20
Overcurrent tripping method Thermal-electromagnetic With instantaneous tripping operation only
(Mag Only)
Operating characteristics Same as standard DC products Same as standard AC products Same as standard products Instantaneous trip characteristic only *
Reverse connection Available －

* Sama seperti Mag Only

    Catatan:
  • *1Konstanta waktu sirkuit harus 10 ms atau kurang. (5 ms atau kurang untuk rangka 125 A atau di bawahnya)
  • *2Tanda CE dan UKCA ditunjukkan sebagai standar.
  • *3Kapasitas pemutusan dalam 　 ditunjukkan pada pemutus sirkuit.
  • *4Blok terminal kabel timah vertikal (SQLT) tidak berlaku.

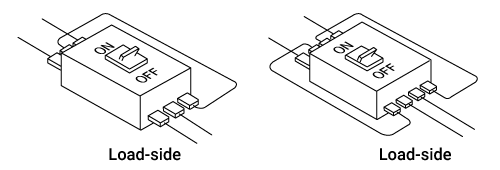

Kabel selain yang ditunjukkan dalam diagram tidak dapat digunakan karena karakteristik trip akan berubah.

Pengkabelan untuk tegangan khusus DC
