Vision Sensor Fitur

Teknologi PatMax RedLine®

yang tangguh dan berkinerja tinggi
VS80 VS70 VS20

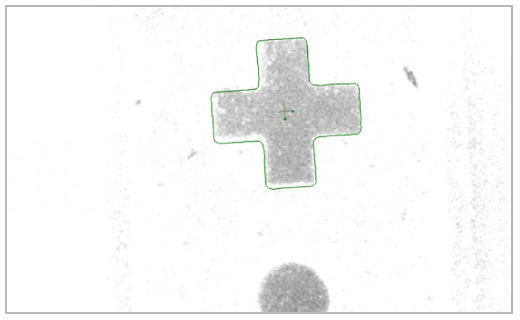

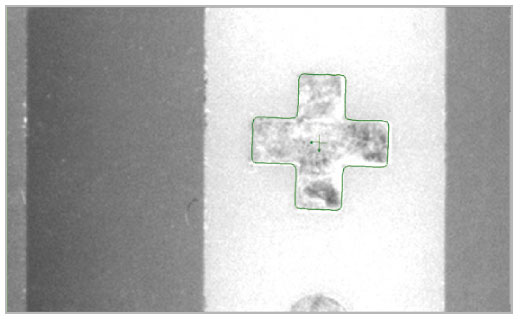

Teknologi PatMax RedLine® dapat menemukan bentuk objek bahkan dalam gambar yang sulit dideteksi karena noise, kontras rendah, dan pantulan. Sensor penglihatan mendeteksi gambar yang tidak fokus karena distorsi objek dan variasi ketebalan pada kecepatan tinggi, mengurangi waktu pemeriksaan seperti pencocokan pola, penyaringan, deteksi cacat, dan pembacaan kode batang.

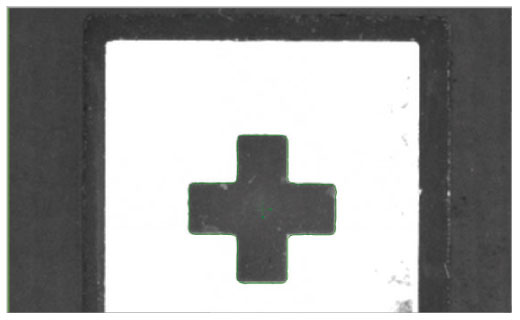

Bagus

Kontras rendah/paparan berlebih

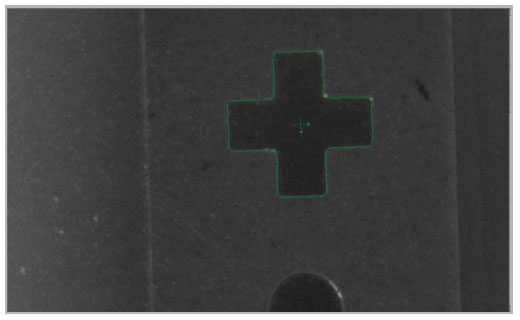

Kontras rendah

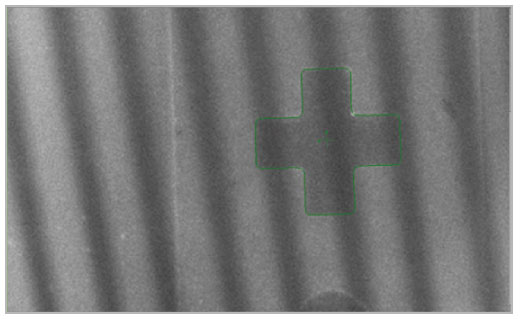

Kebisingan (garis)

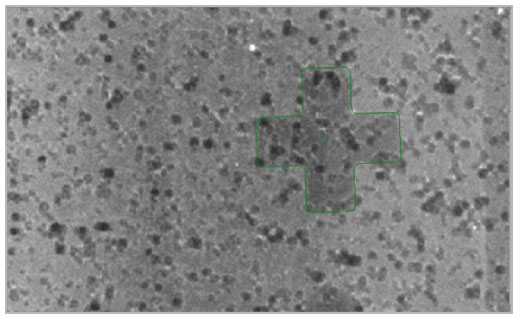

Kebisingan (partikel kasar)

Clutter (fitur tambahan)

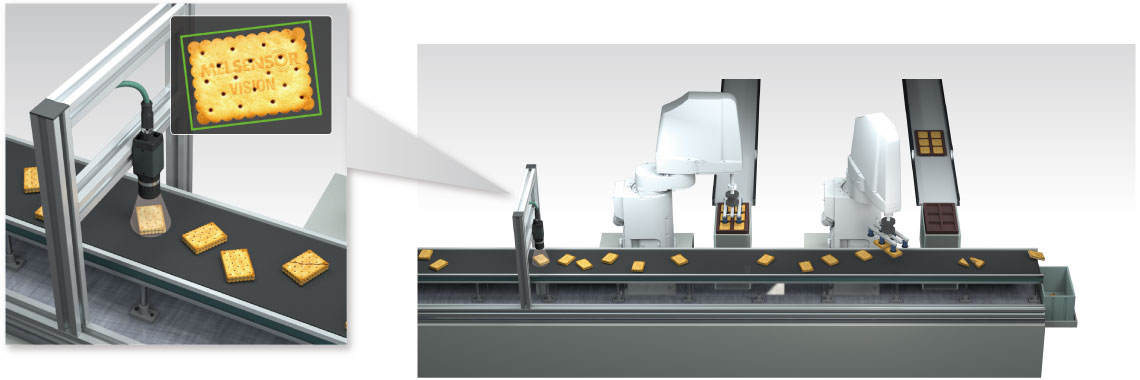

Karena PatMax RedLine® dapat menghitung nilai penyesuaian posisi yang akurat, mekanisme untuk menyelaraskan objek tidak lagi diperlukan, sehingga berkontribusi pada pengurangan biaya dan perampingan fasilitas.

Semua fungsi yang diperlukan disertakan

VS80 VS70 VS20

Sensor penglihatan Mitsubishi Electric adalah sensor penglihatan terintegrasi dengan semua fungsi yang diperlukan. Tersedia fungsi akuisisi gambar, pustaka alat penglihatan yang canggih, dan fungsi keluaran hasil inspeksi.

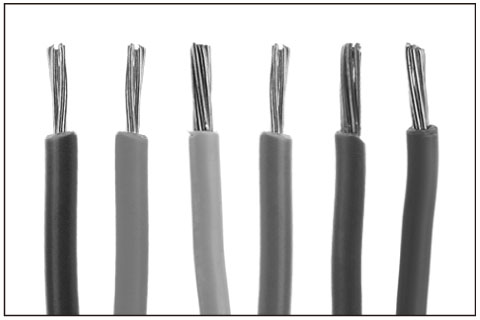

Mendukung verifikasi warna

VS80 VS70 VS20

Model sensor warna mendukung aplikasi ada/tidaknya, termasuk verifikasi warna.

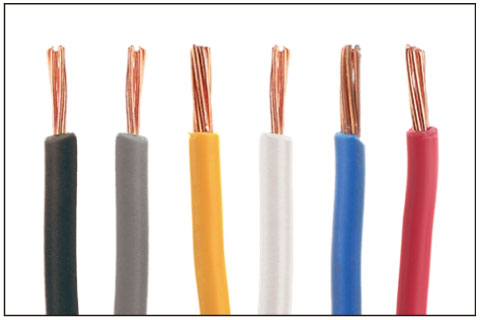

Color model

Monochrome model

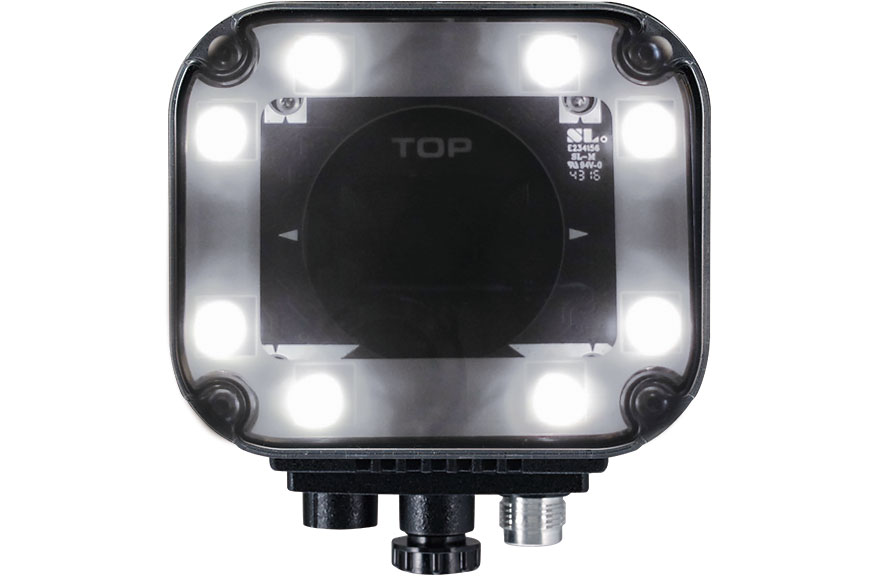

Pencahayaan dan filter terintegrasi

VS80 VS70 VS20

Lampu cincin LED berdaya tinggi dapat dipasang di bagian depan produk dan tidak memerlukan pencahayaan eksternal. Pengguna pemula dapat memasang produk dengan mudah.
Jenis filter terintegrasi menghilangkan kebutuhan untuk memasang filter pada lampu dan lensa.

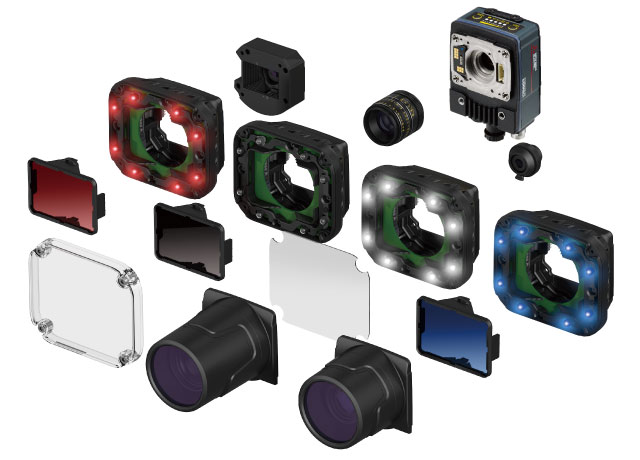

Produk pilihan yang luas

VS80 VS70 VS20

Pencahayaan, lensa, dan filter dapat dipilih dari berbagai macam produk pilihan, yang memberikan fleksibilitas kepada pengguna untuk menyesuaikannya sesuai dengan kebutuhan. Selain itu, pilihan yang dapat diubah di lapangan ini mendukung perubahan pekerjaan dan kondisi setelah pemasangan.

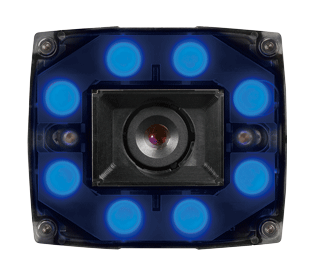

Pencahayaan sesuai dengan karakteristik item yang diukur

VS80 VS70 VS20

Pencahayaan dapat diubah berdasarkan objek dan warna yang diukur.

Color Fitur General applications

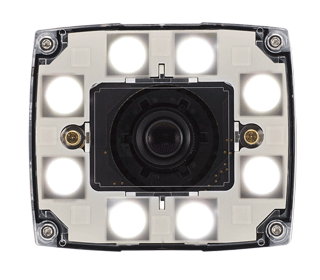

White
  • Visualizes all wavelength except black
  • Ideal for color camera
  • For color verification
  • For shooting objects traveling at high speed

Blue
  • Visualizes tiny objects with high scattering rate
  • For inspecting blue objects
  • For finding minor defect at high resolution

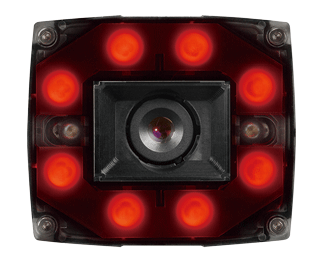

Red
  • Wavelength highest in sensitivity
  • For shooting red objects

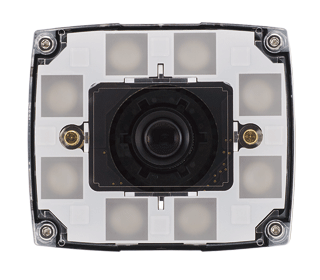

Near infrared
  • Low scattering rate and high transmittance
  • Visualizes objects which are difficult to visualize in visible light
  • For inspecting scratches, missing parts, and letters under near infrared transmissive dye ink

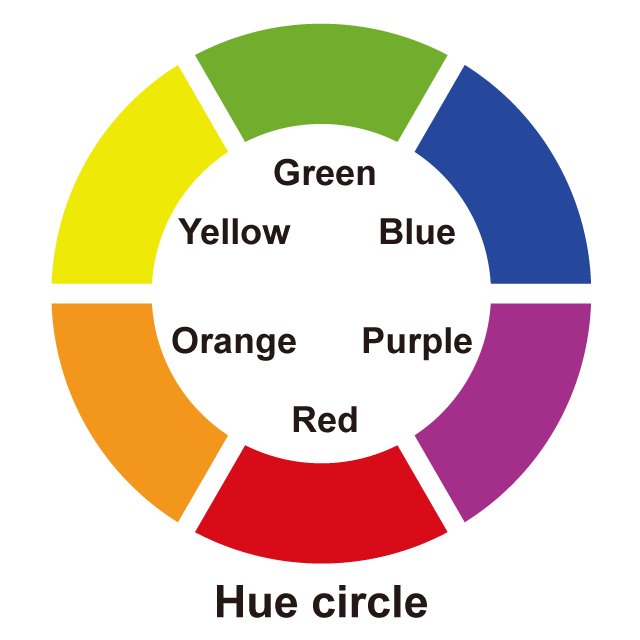

Warna-warna yang berseberangan pada lingkaran Hue disebut warna komplementer.
Pencahayaan warna komplementer pada warna suatu benda akan mengubah warna benda tersebut mendekati hitam.

Bidang dapat disesuaikan dengan aplikasi Anda

VS80 VS70 VS20

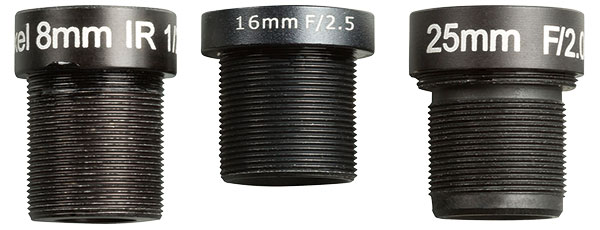

Lensa/pencahayaan dapat dipilih sesuai dengan lingkungan pengoperasian

Lensa/pencahayaan dapat dipilih dari opsi sesuai dengan sistem.

Fungsi monitor sensor penglihatan

VS80 VS70 VS20

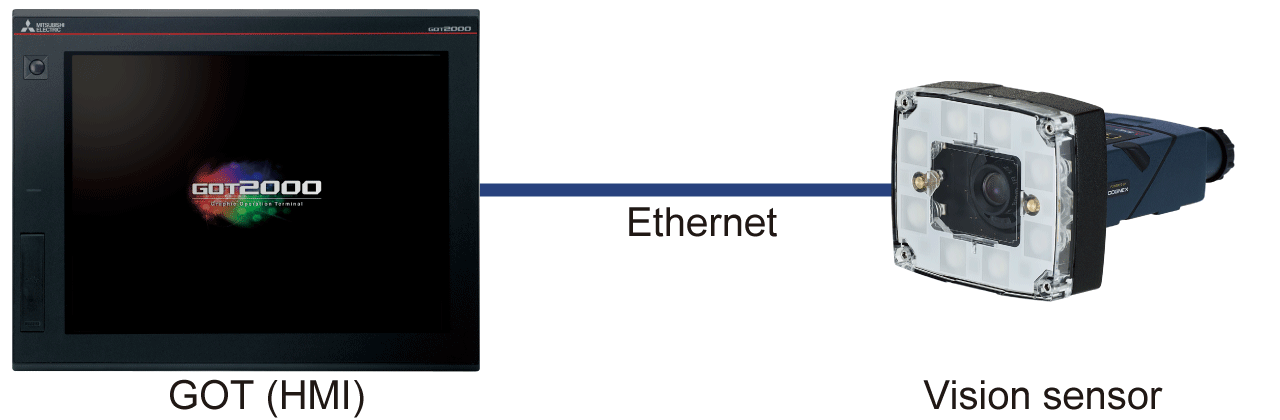

Melalui interkonektivitasnya dengan sensor penglihatan MELSENSOR dan GOT (HMI), sistem sensor penglihatan dapat dengan mudah dikonfigurasikan hanya dengan GOT (HMI), sensor penglihatan, dan kabel Ethernet.
Pemantauan sensor penglihatan dan registrasi parameter dapat dilakukan dari layar GOT (HMI), sehingga mewujudkan pengoperasian sistem sensor penglihatan tanpa komputer.

Spesifikasi

Item Spesifikasi
Number of detectable vision sensor (modules) Max. 64
Number of monitor/editable job files Max. 100
Editable parameters Parameters for correcting inspection area and model area
Creating new job files Not allowed*1
Vertical display Not allowed

*1.Untuk membuat berkas pekerjaan baru, gunakan In-Sight Explorer untuk MELSENSOR Vision.

Produk yang kompatibel

Product Series Firmware version
Vision sensor VS80, VS70, VS20 Ver. 5.7.5
GOT GOT2000 Series GT27, GT25 Ver. 1.235V or later
