Vision Sensor Alat konfigurasi
Fungsi umum untuk EasyBuilder/spreadsheet

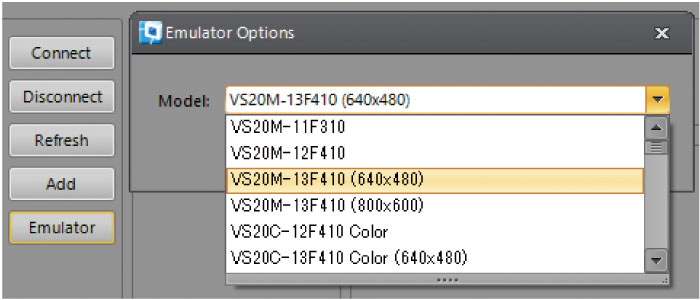

Emulasi
Bahkan jika sensor penglihatan tidak terhubung, memilih sensor penglihatan dari daftar akan memungkinkan pemeriksaan operasi dan pembuatan pekerjaan. Jika gambar target inspeksi tersedia, pemeriksaan operasi atau perubahan pekerjaan dapat dilakukan di tempat.

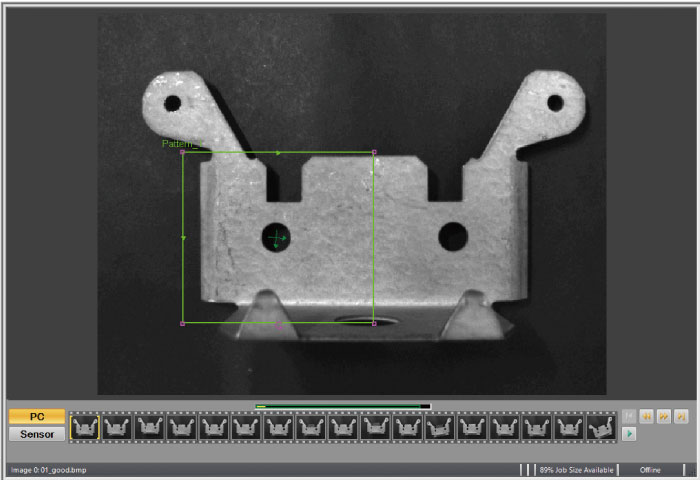

Rentetan foto di film
Hingga 20 gambar riwayat pemeriksaan dapat disimpan di dalam sensor penglihatan, sehingga memungkinkan referensi kapan saja tanpa memengaruhi pemeriksaan. Gambar-gambar tersebut juga dapat disimpan di server FTP eksternal.

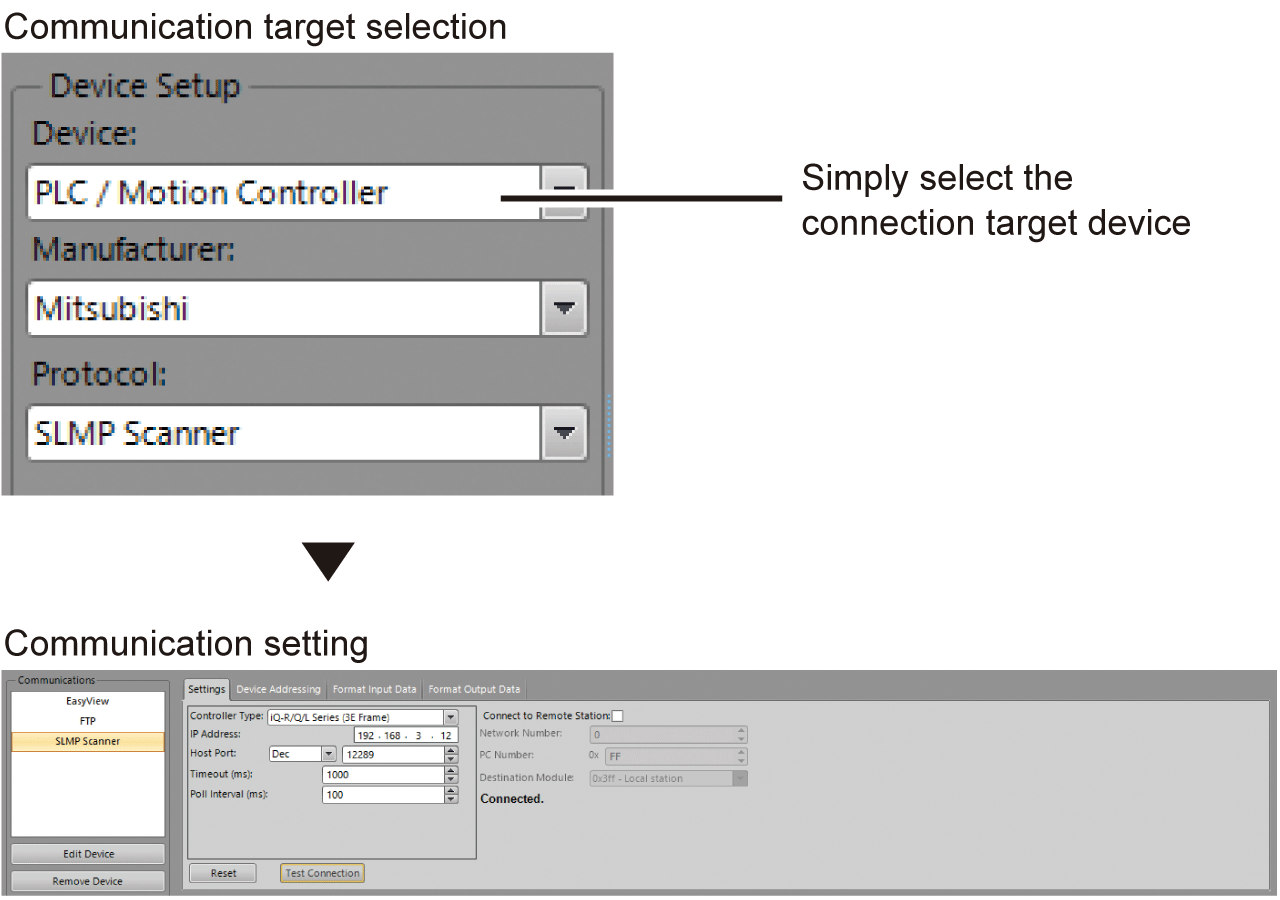

Pengaturan komunikasi yang mudah
Komunikasi dengan berbagai produk otomasi pabrik seperti pengontrol yang dapat diprogram, robot, dan pengontrol gerakan dapat dilakukan hanya dengan memilih target komunikasi. Waktu pengaturan komunikasi dapat dikurangi secara substansial.
Dua lingkungan pengembangan
In-Sight Explorer mencakup dua lingkungan pengembangan "EasyBuilder" dan "spreadsheet". Pilih lingkungan pengembangan yang sesuai menurut aplikasi yang akan disiapkan.
EasyBuilder
Lingkungan pengembangan yang mudah digunakan. Sensor penglihatan dapat dengan mudah diatur dalam empat langkah, sehingga pengguna pemula pun dapat mengonfigurasi aplikasi penglihatan dengan mudah.
| Item | VS80 | VS70 | VS20 |
|---|---|---|---|
| EasyBuilder | |||
| Location tools | ● | ● | ●*1 |
| Presence/absence tools | ● | ● | ●*1 |
| Measurement tools | ● | ● | ●*1 |
| Counting tools | ● | ● | ●*1 |
| Identification tools | ● | ● | — |
| Geometry tools | ● | ● | — |
| Math & logic tools | ● | ● | — |
| Plot tools | ● | ● | — |
| Image filter tools | ● | ● | — |
| Defect detection tools | ● | ● | — |
| Calibration tools | ● | ● | — |
*1.Beberapa model tidak mendukung alat dan fungsi. Untuk detail lebih lanjut, silakan lihat manual produk yang relevan. Klik di sini untuk detailnya

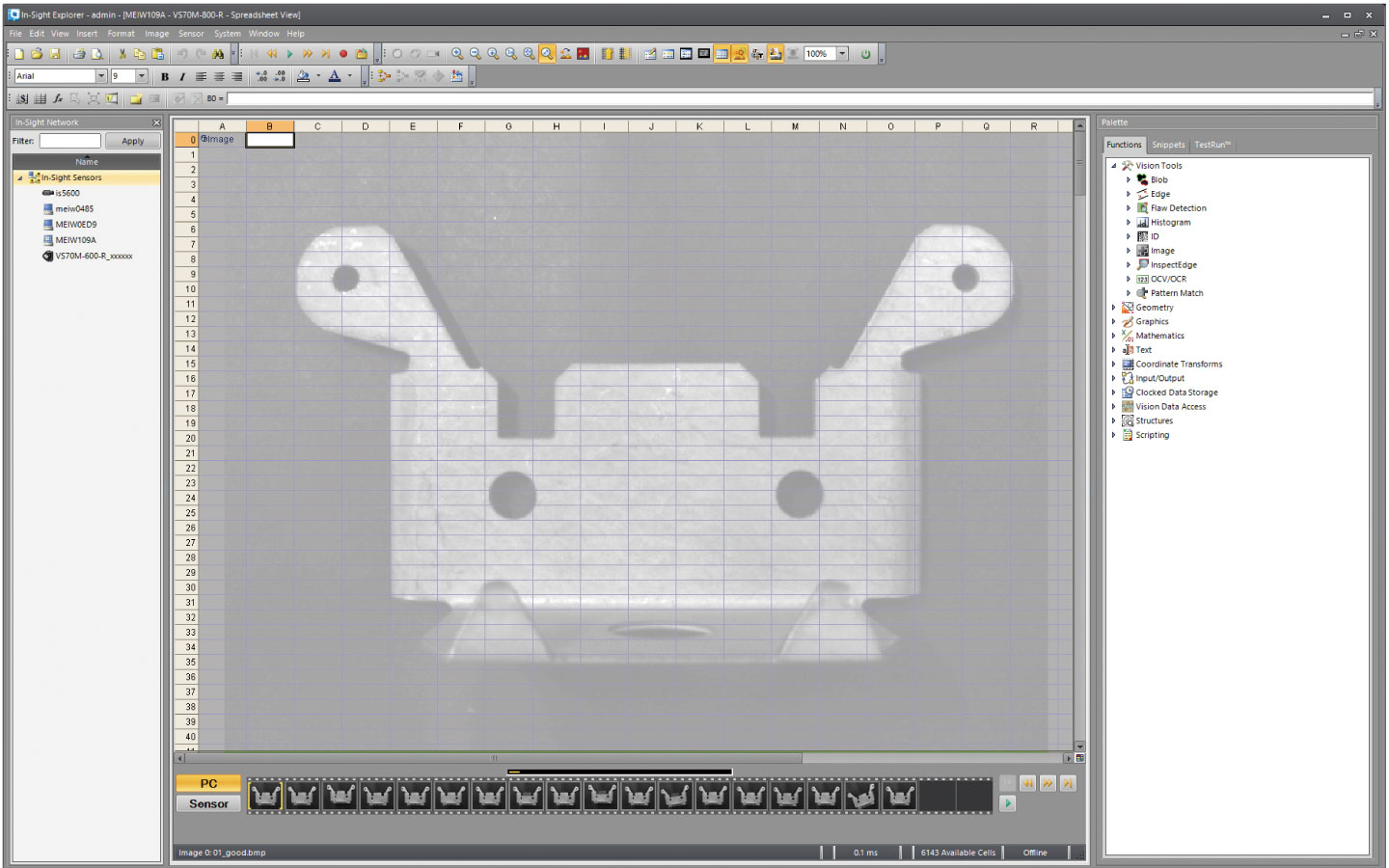

Spreadsheet
Spreadsheet adalah lingkungan pengembangan yang cocok untuk membuat aplikasi visi yang kompleks. Fungsi sensor visi dapat dimaksimalkan dengan spreadsheet ini. Dengan mengatur fungsi secara fleksibel pada spreadsheet, aplikasi dapat dibuat.
| Item | VS80 | VS70 | VS20 |
|---|---|---|---|
| Spreadsheet | |||
| Vision tools | ● | ● | — |
| Geometry | ● | ● | — |
| Graphics | ● | ● | — |
| Mathematics | ● | ● | — |
| Text | ● | ● | — |
| Coordinate transforms | ● | ● | — |
| Input/output | ● | ● | — |
| Clocked data storage | ● | ● | — |
| Vision data access | ● | ● | — |
| Structures | ● | ● | — |
| Scripting | ● | ● | — |

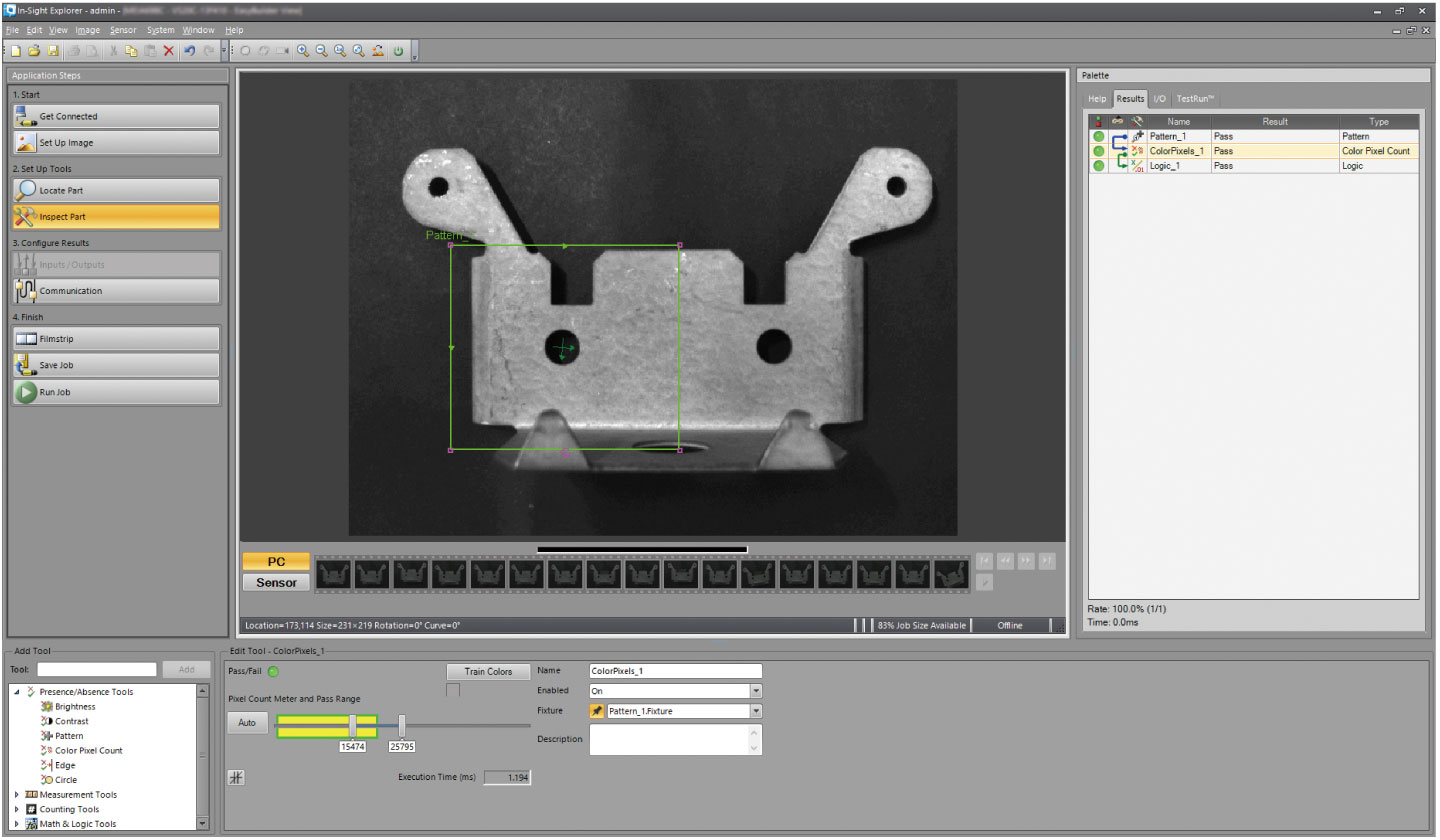

EasyBuilder
Pengaturan intuitif yang cepat

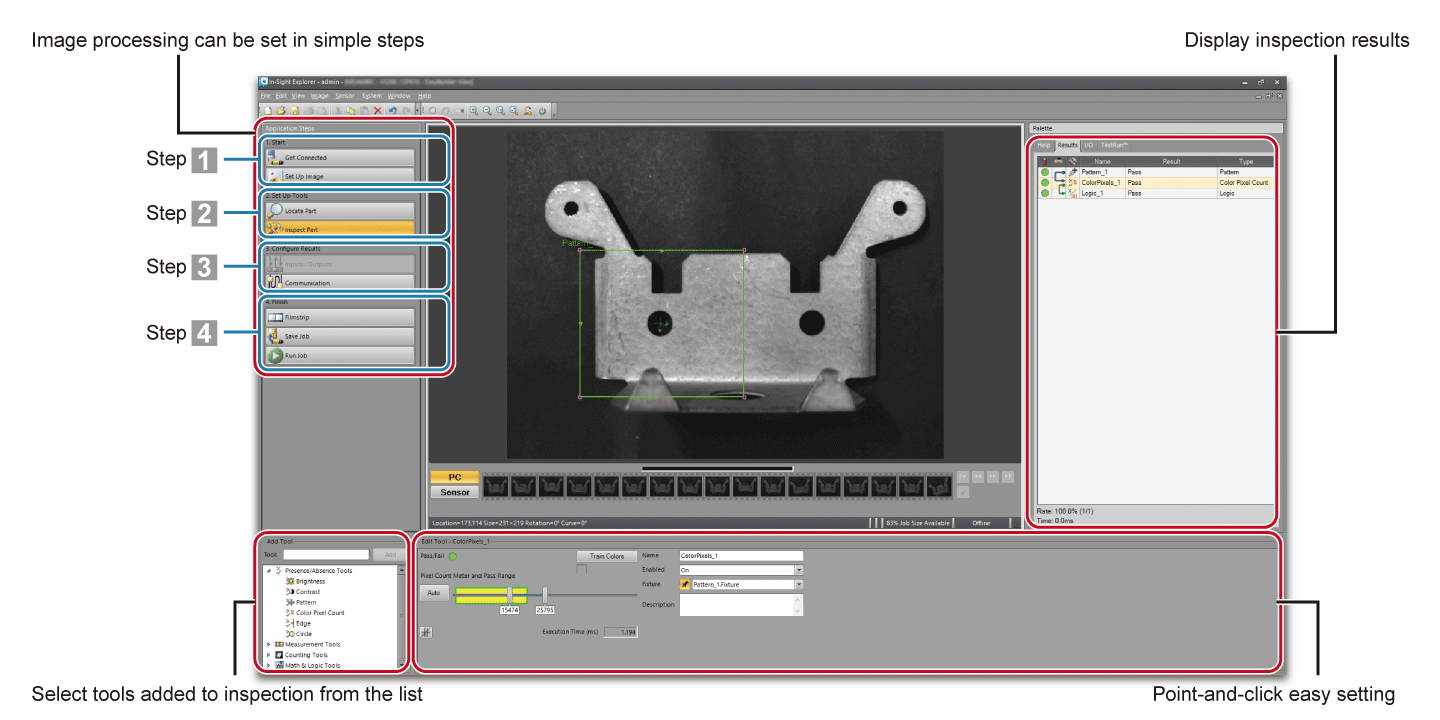

In-Sight Explorer yang mudah digunakan memungkinkan konfigurasi dari akuisisi gambar hingga keluaran hasil dalam empat langkah. Baik pengguna pemula maupun yang berpengalaman dapat menggunakan alat ini dengan mudah.
Start
- Image acquisition
- Calibration setting
Hubungkan ke vision sensor di jaringan
Setup tools
- Locate inspection target
- Inspection setting
Dapat dengan mudah menggunakan alat penglihatan yang canggih.
Set results
- Protokol komunikasi antara pengontrol terprogram dan robot
- Pengaturan pengumpulan data
GOT (HMI)
Pilih pengiriman data dengan pengaturan komunikasi tunjuk dan klik.
Complete
- Grafik alat
- Tabel hasil
- Pengaturan strip film (konfirmasi gambar)
Berguna untuk memecahkan masalah pemrosesan gambar dan mengidentifikasi bagian yang rusak.

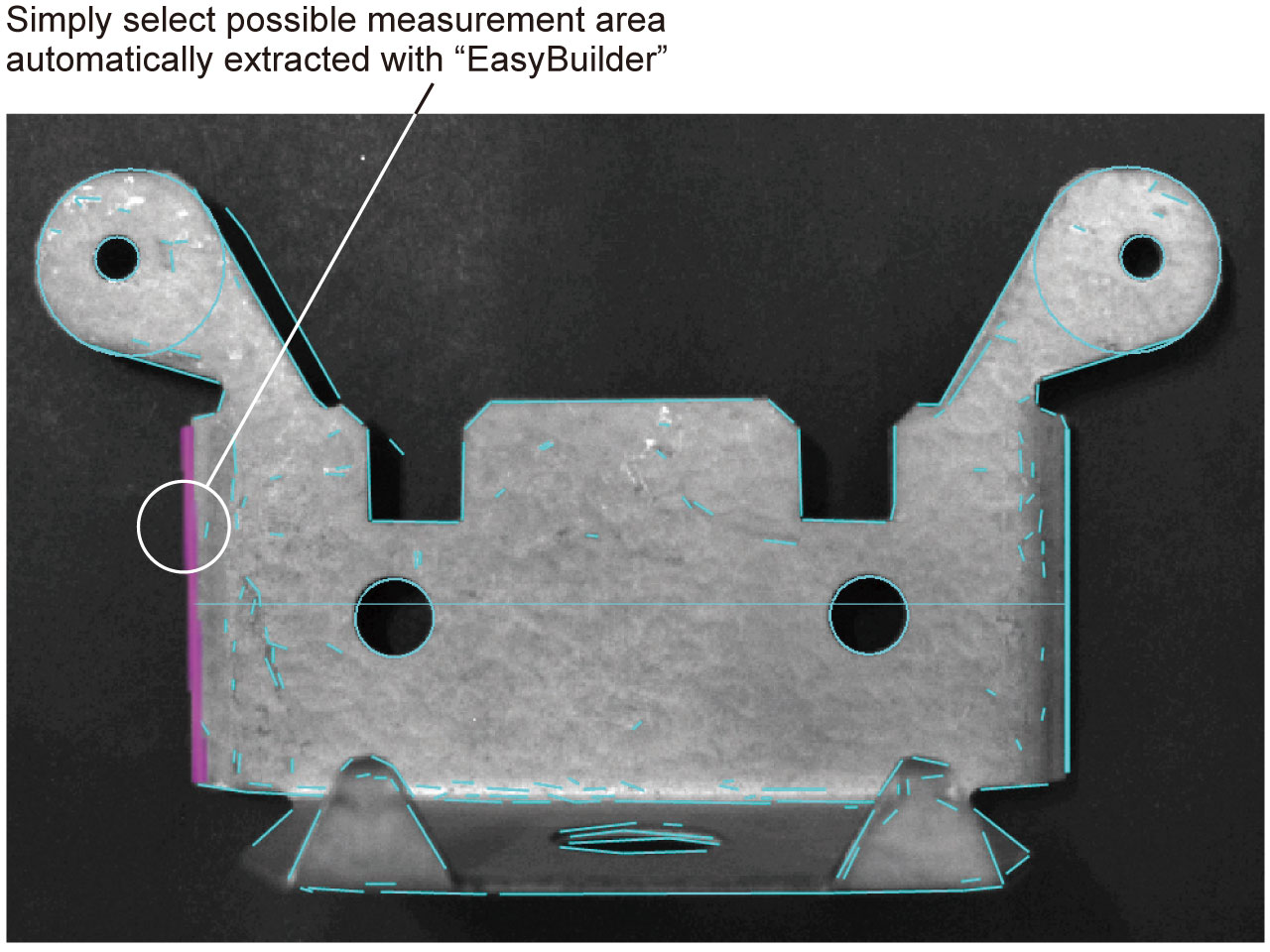

Klik untuk menentukan area pengukuran
Pemrosesan gambar dapat dengan mudah dikonfigurasikan dengan pengoperasian yang intuitif karena EasyBuilder*2 secara otomatis mengekstrak titik pengukuran yang memungkinkan.
*2.Lingkungan tempat pemrosesan gambar dikonfigurasikan dengan pemilihan menu tanpa program
Spreadsheet
Data aplikasi yang kompleks dapat dibuat dengan mudah
Dengan mengatur fungsi secara fleksibel pada spreadsheet, pekerjaan dapat dibuat. Spreadsheet ini ideal untuk mengonfigurasi aplikasi yang kompleks.

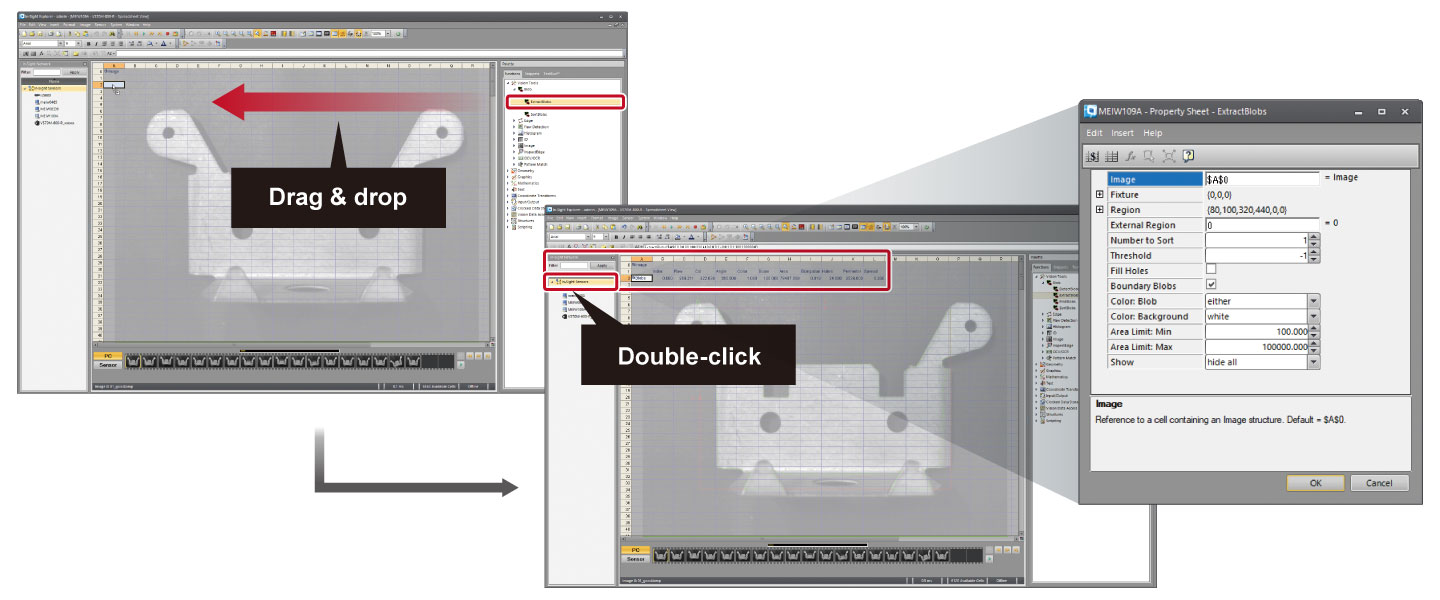

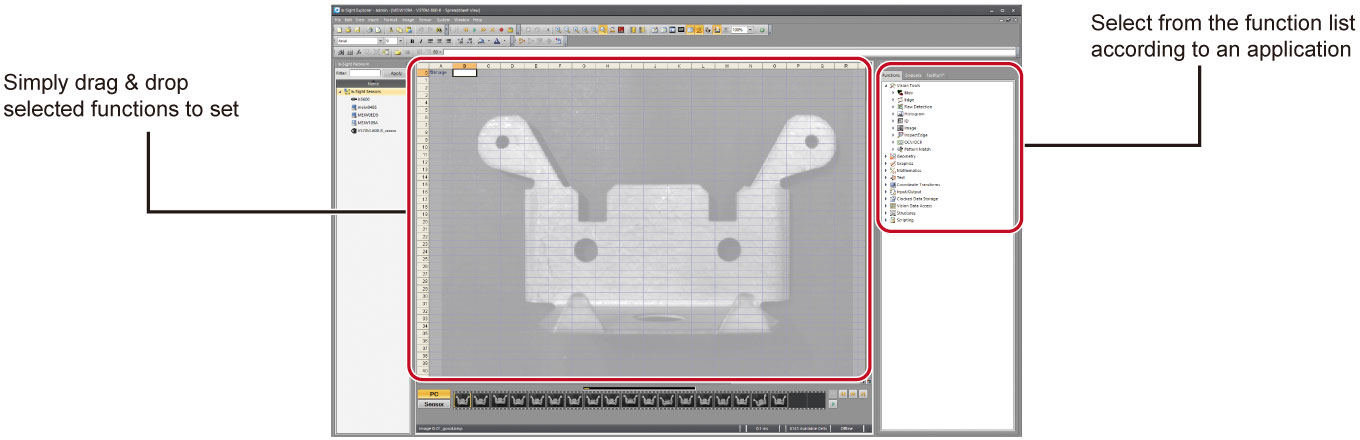

Seret & lepas untuk menambahkan fungsi
Pilih fungsi dari daftar fungsi di sebelah kanan, lalu tambahkan ke area untuk membuat pekerjaan. Setelah menambahkan fungsi, parameter dapat dimasukkan pada lembar properti.
Fungsi SurfaceFX

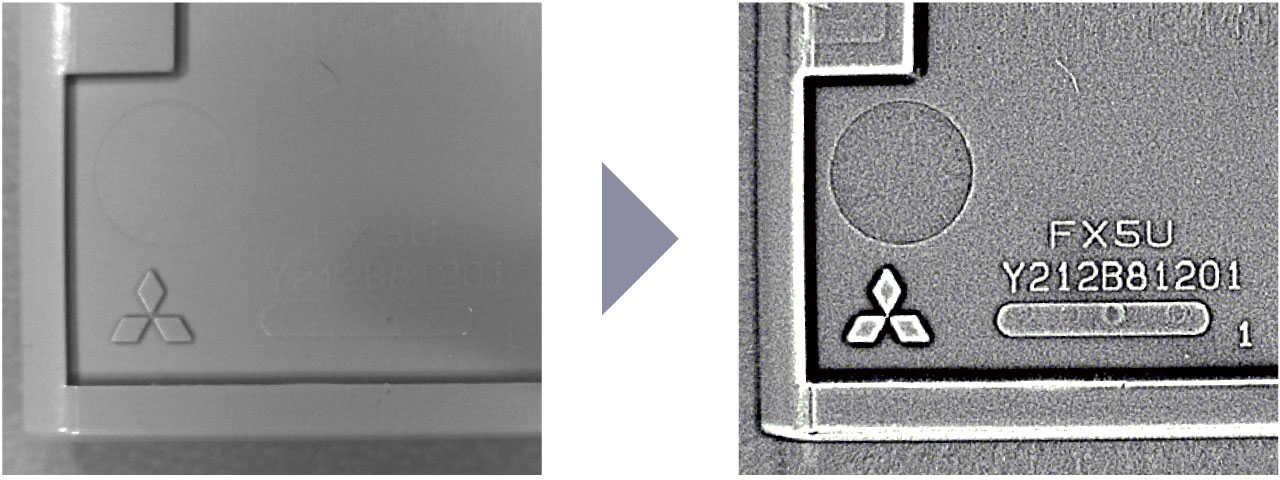

SurfaceFX adalah salah satu alat penyaring gambar. Dengan mengambil empat gambar terpisah yang masing-masing diterangi oleh satu kuadran iluminator, SurfaceFX menghasilkan gambar yang menyorot goresan pada permukaan dan cacat yang tersembunyi atau timbul. SurfaceFX mengisolasi fitur yang timbul atau goresan pada permukaan logam yang hampir tidak terlihat oleh pemotretan normal.
Unduh
Klik di sini untuk mengunduh In-Sight Explorer (Cognex Corporation)
* Tersedia untuk diunduh gratis
