Network module
Jaringan industri terbuka CC-Link IE memungkinkan konstruksi sistem menggunakan modul Seri MELSEC iQ-R. Jaringan berbasis Ethernet memungkinkan penggunaan kabel dan konektor yang tersedia secara luas. Ini mendukung topologi bintang, garis, dan cincin untuk membangun sistem yang fleksibel. Dalam sistem redundan, jaringan yang sangat andal dengan pengurangan kegagalan titik tunggal menggunakan Jaringan CC-Link IE Field redundan dan modul kepala jarak jauh redundan dapat dikonfigurasi.
Produk terkait

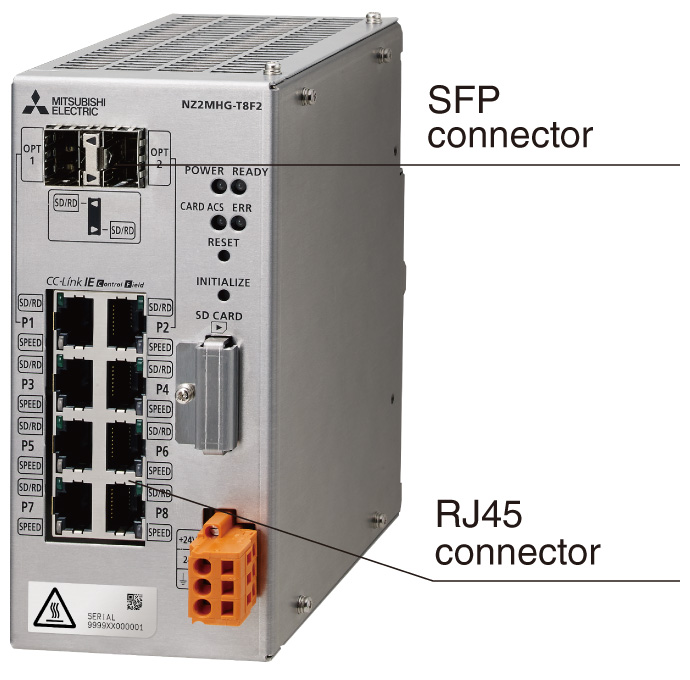

Switch CC-Link IE terkelola NZ2MHG-T8F2
- Dapat dihubungkan ke perangkat CC-Link IE dan Ethernet secara bersamaan
- Topologi redundan gaya ERP dan LA antara switch melanjutkan komunikasi saat kegagalan jaringan termasuk pemutusan kabel, dengan mengalihkan jalur jaringan
- Dengan transceiver SFP*1, kabel serat optik jarak jauh, yang ideal untuk sistem yang memerlukan komunikasi landline fasilitas-ke-fasilitas, tersedia
- Mendukung VLAN dan dapat mengelola beberapa jaringan dengan satu switch

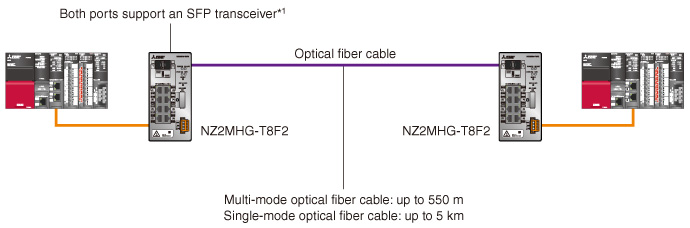

SFP untuk komunikasi jarak jauh
Dengan fitur transmisi data jarak jauhnya, kabel serat optik ideal untuk komunikasi jarak jauh antar fasilitas
- *1.Baik port optik (OPT1/OPT2) atau port RJ45 (P1/P2) dapat digunakan pada satu waktu.

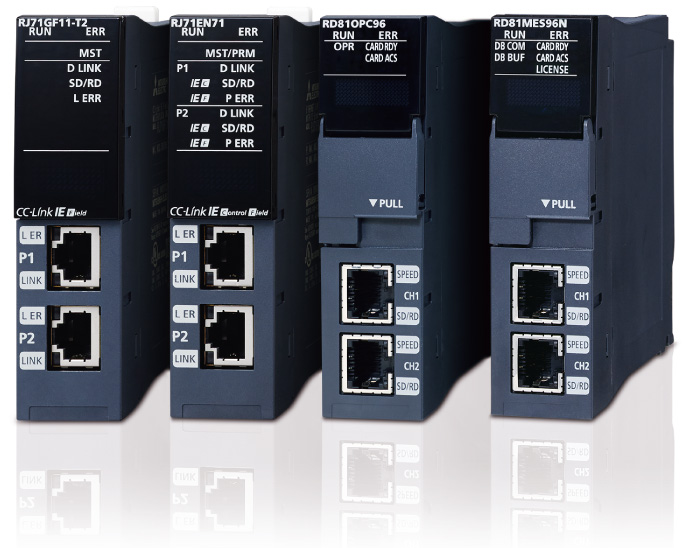

Modul jaringan/informasi lanjutan dan CPU proses/modul kepala jarak jauh yang kompatibel
M … Main baseE … Extension base
| Product name | Model | CPU Proses | SIL2 process CPU |
CC-Link IE Field Network remote head module |
||||
|---|---|---|---|---|---|---|---|---|
| Process mode |
Redundant mode |
- | General | Redundant | ||||
| ME | M | E | M | ME | ||||
| Network module | ||||||||
| CC-Link IE Controller Network | RJ71GP21-SX, RJ71GP21S-SX | ● | ● | - | ● | - | - | |
| RJ71EN71 | - | - | - | - | - | - | ||
| CC-Link IE Field Network | RJ71GF11-T2 | ● | ● | - | ● | - | - | |
| RJ71EN71 | ● | - | - | - | - | - | ||
| CC-Link | RJ61BT11 | ● | ● | ● | ● | ● | ● | |
| AnyWireASLINK | RJ51AW12AL | ● | - | - | - | ● | - | |
| MELSECNET/H | RJ71LP21-25 | ● | ● | - | - | - | - | |
| RJ71BR11 | - | - | - | - | - | - | ||
| Ethernet | RJ71EN71 | ● | ● | ● | ● | ● | ● | |
| MODBUS®/TCP | Master station | RJ71EN71 | ● | ● | ●*2 | ● | ●*2 | ●*2 |
| Slave station | RJ71EN71 | ● | ● | ● | ● | ● | ● | |
| MODBUS® RTU | Master station | RJ71C24, RJ71C24-R2, RJ71C24-R4 | ●*3 | ●*3 | ●*3 | - | ●*3 | ●*3 |
| Slave station | RJ71C24, RJ71C24-R2, RJ71C24-R4 | ● | ● | ● | - | ● | - | |
| PROFIBUS®-DP | Master station | RJ71PB91V | ● | ● | - | ● | ● | ● |
| Slave station | RJ71PB91V | ● | - | ● | - | ● | ● | |
| CANopen® | RJ71CN91 | ● | - | - | - | - | - | |
| EtherNet/IP™ | RJ71EIP91 | ● | - | - | - | - | - | |
| DeviceNet® | RJ71DN91 | ● | - | ● | - | - | - | |
| FL-net | ER-1FL2-T*4 | ● | - | ● | - | ● | ● | |
| BACnet® | RJ71BAC96 | ● | - | ● | - | ● | - | |
| GP-IB interface | RJ71GB91 | ● | - | - | - | - | - | |
| Serial communication | RJ71C24, RJ71C24-R2, RJ71C24-R4 | ● | ● | ● | - | ● | ● | |
| Advanced information module | ||||||||
| MES interface | RD81MES96N | ● | - | - | - | - | - | |
| OPC UA server | RD81OPC96 | ● | ● | - | - | - | - | |
| High-speed data logger | RD81DL96 | ● | - | ● | - | - | - | |
| High-speed data communication | RD81DC96 | ● | - | - | - | - | - | |
| C intelligent function | RD55UP06-V | ● | ● | - | - | - | - | |
| RD55UP12-V | ● | ● | - | - | - | - | ||
- *2.Didukung dengan fungsi komunikasi CPU sederhana.
- *3.Didukung dengan fungsi dukungan protokol yang telah ditetapkan.
- *4.Produk Mitsubishi Electric Engineering
