Kontrol Proses/Redundan Produk yang Didukung

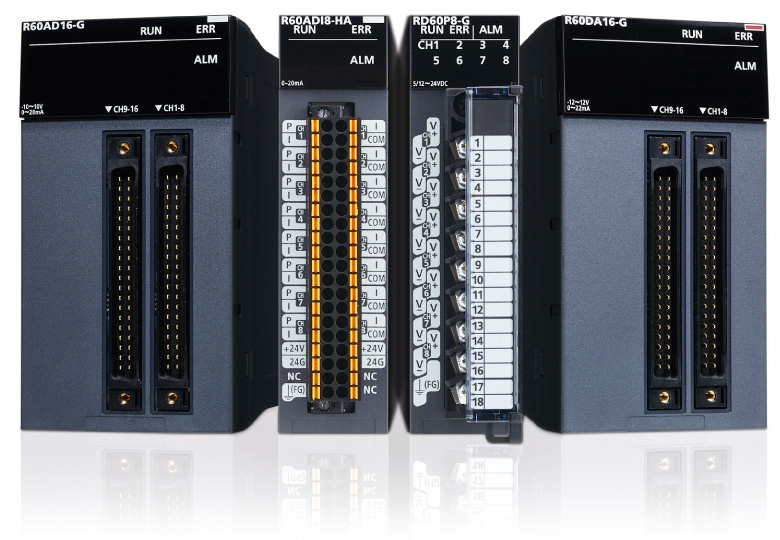

Functional modules for process control (Seri MELSEC iQ-R)
Sambil mewarisi fitur-fitur Seri MELSEC-Q, modul I/O analog terisolasi dengan resolusi tinggi dan lebih cepat tersedia. Dengan memanfaatkan modul I/O dengan fungsi diagnostik dan modul input analog yang mendukung protokol komunikasi HART®, sistem yang memungkinkan pemeliharaan preventif perangkat dan meningkatkan kemampuan layanannya dapat dibangun.
Seri MELSEC iQ-R modul fungsional untuk kontrol proses, jumlah saluran*1
| Number of channels |
Channel isolated analog input | HART® communication protocol supporting analog input |
|||
|---|---|---|---|---|---|
| Voltage/current input | Input from 2-wire transmitter |
Thermocouple input | RTD input | ||
| 16 | R60AD16-G | - | - | - | - |
| 8 | R60AD8-G | - | R60TD8-G | R60RD8-G | R60ADI8-HA |
| 6 | - | R60AD6-DG | - | - | - |
| Number of channels |
Channel isolated analog output*1 |
Temperature control*1 | Channel isolated pulse input | |
|---|---|---|---|---|
| Voltage/current output | Thermocouple input | RTD input | ||
| 16 | R60DA16-G | - | - | - |
| 8 | R60DA8-G | - | - | RD60P8-G |
| 4 | - | R60TCTRT2TT2-TS R60TCTRT2TT2 (BW) |
R60TCRT4-TS R60TCRT4 (BW) |
- |
| 1 | - | - | - | - |
- *1.Untuk modul yang dapat diganti secara online, silakan lihat manual yang relevan.
Fungsi diagnostik memungkinkan pemeliharaan preventif
Modul I/O dengan fungsi diagnostik mencakup fungsi deteksi pemutusan kabel dan hubungan singkat, yang tidak tersedia pada modul I/O reguler. Dengan memantau pemutusan dan hubungan singkat, kerusakan sistem dapat dicegah sebelum terjadi.

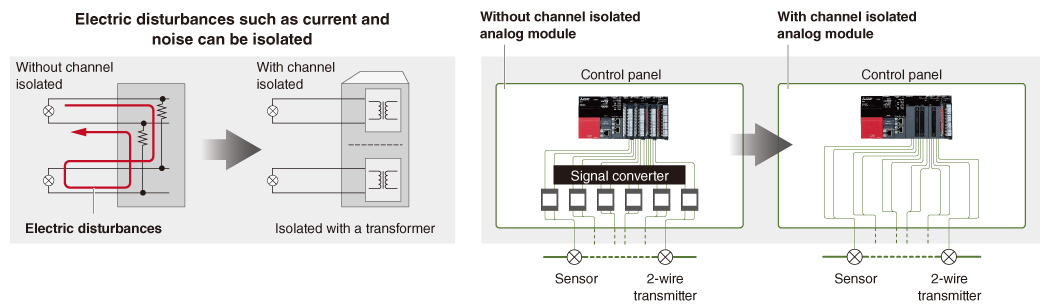

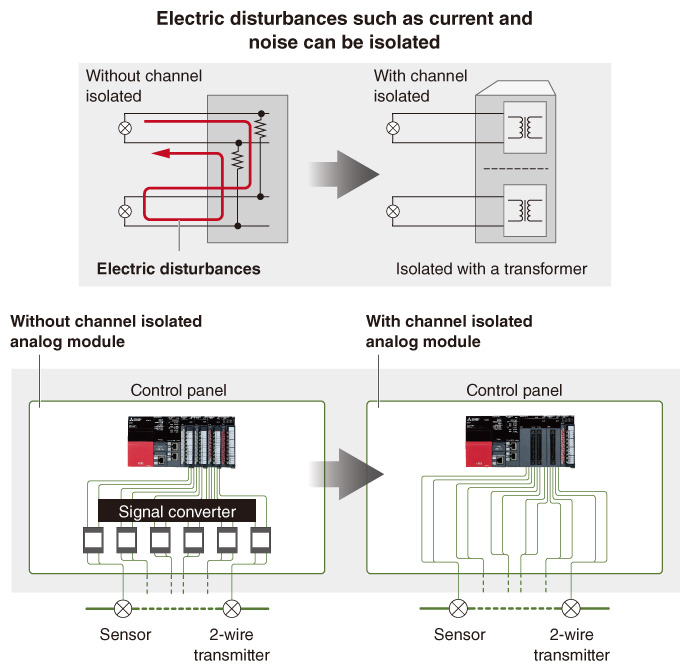

Menyediakan isolasi antar-saluran dan konstruksi sistem berbiaya rendah
Dalam sistem kontrol proses, isolasi galvanik antar saluran input dan output analog diperlukan untuk mencegah interferensi arus dan kebisingan. Karena jumlah input dan output analog yang besar, perlu untuk mengurangi harga modul per saluran. Modul I/O analog 16-saluran, yang mendukung bentuk konektor yang sama dengan yang 8-saluran, memungkinkan konstruksi sistem dengan biaya rendah.

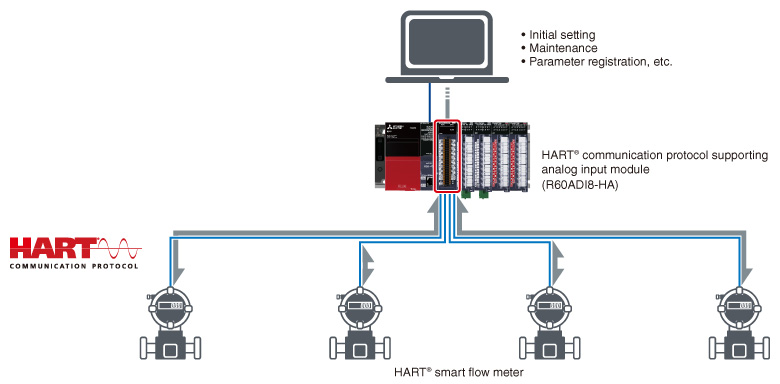

Komunikasi HART® memungkinkan komunikasi dengan perangkat lapangan
Komunikasi dengan perangkat lapangan yang mendukung komunikasi HART® dimungkinkan. Modul input analog yang mendukung protokol komunikasi HART® dapat membaca data yang dimiliki oleh setiap perangkat dan menulis parameter ke setiap perangkat. Pemeliharaan preventif perangkat lapangan dan pengurangan waktu pemeliharaan dapat direalisasikan.
