Kabel optik
- QP-AW terbuat dari bahan plastik yang memiliki karakteristik antipecah *1 dan lentur yang unggul *2
- Beragam pilihan mendukung lingkungan yang serbaguna. Produk yang direkomendasikan CC-Link Partner Association
- Kabel untuk penggunaan dalam dan luar ruangan bebas dari anggota tegangan, dan memiliki tegangan yang diizinkan setara dengan jenis yang diperkuat untuk penggunaan luar ruangan yang memungkinkannya ditarik secara langsung
- QG-BU untuk penggunaan dalam ruangan mendukung kabel yang kompatibel dengan UL Listed (UL Type OFNR) yang tahan api tinggi yang telah lulus Uji Api Riser UL1666
- Kabel untuk penggunaan luar ruangan jenis yang diperkuat kedap air, dan dapat digunakan bahkan di area yang tergenang atau terendam sementara
- Selubung konektor dengan karakteristik tekukan yang ditingkatkan mengurangi kemungkinan putusnya serat pada dasar konektor

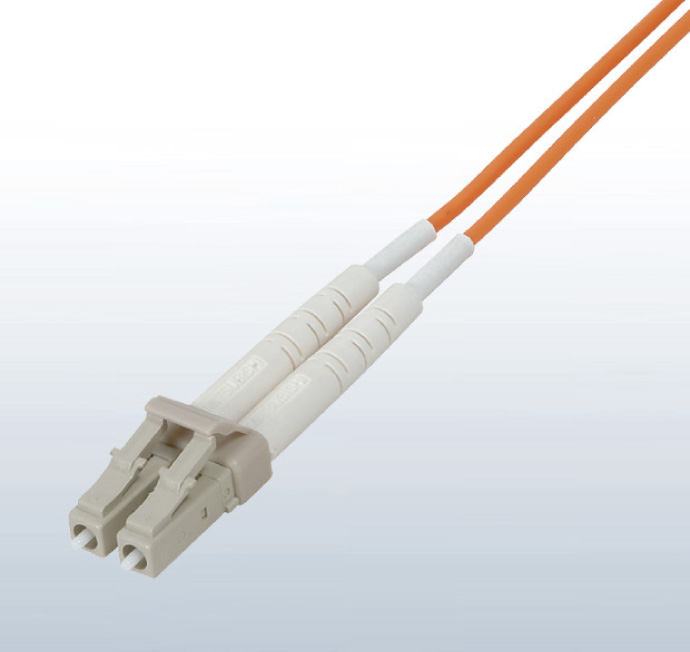

Konektor LCF
Konektor LC dupleks (IEC 61754-20)
| Model | QP-AW *3 | QG-AW | QG-B | QG-BU | QG-VCT | QG-C | QG-DL | |||
|---|---|---|---|---|---|---|---|---|---|---|
| Operating environment/ application |
In the control panel |
In the control panel |
Indoor | Indoor, UL approved |
Indoor, movable |
Outdoor | Outdoor, reinforced (water shielding) |
|||
| Max. cable length | 10 m | 550 m | ||||||||
| Optical fiber types | Multi-mode optical fiber (GI) | |||||||||
| Material/ outer diameter |
Core | Plastic/ 55 ± 5 µm |
Fused quartz/50 ± 3 µm | |||||||
| Clad | Plastic/ 490 ± 5 µm |
Fused quartz/125 ± 2 µm | ||||||||
| Code jacket |
Material | PVC (blue) | PVC (orange) | |||||||
| Outer diameter |
ø2.0 mm × 2 |
ø2.0 mm × 2 |
ø2.0 mm × 2 |
ø1.8 mm × 2 |
ø2.0 mm × 2 |
ø2.0 mm × 2, 4, 6, 8 |
||||
| Cable jacket |
Material | - | - | Flame retardant PE (orange) |
Flame retardant PVC (blue) |
Elastic PVC (orange) |
Flame retardant PE (black) |
LAP sheath (black) |
||
| Outer diameter |
- | - | ø6.0 mm | ø5.0 mm | ø6.0 mm | 2, 4 cores | 10.0 mm | |||
| 6 cores | 11.0 mm | |||||||||
| 8 cores | 12.0 mm | |||||||||
| Operable temperature range | -20…60°C | |||||||||
| Adaptable connector | LCF connector *4 , SC connector *3 , FC connector *3 | |||||||||
- *1. Ketegangan yang diizinkan sekitar dua kali lipat QG-AW.
- *2. Radius tekukan yang diizinkan sekitar 1/2 kali QG-AW.
- *3. QP-AW tidak mendukung hal berikut ini.
- Konektor SC, FC
- Pemrosesan konektor di lokasi, penyambungan fusi
- Sambungan sambatan konektor
- Konverter media dan terminal sambungan
- *4. Gunakan konektor LCF untuk koneksi ke produk Jaringan Pengendali CC-Link IE. (Konektor LCF: dua konektor LC tersambung) Saat memasang kabel optik yang kompatibel dengan Jaringan Pengendali CC-Link IE, lihat manual instalasi Asosiasi Mitra CC-Link.

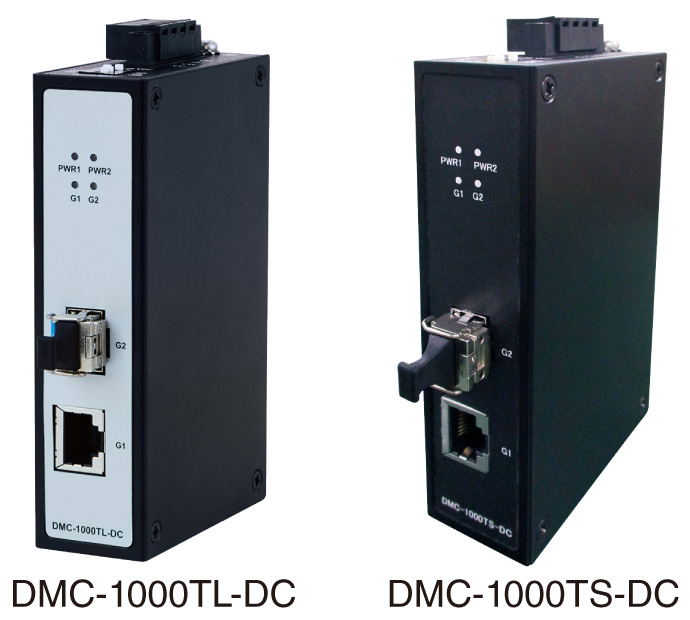

Konverter media industri
- Mengonversi 1000BASE-T/100BASE-TX ke 1000BASE-LX/SX dan sebaliknya dapat memperluas jarak antar stasiun (DMC-1000TL-DC: maksimum 10 km, DMC-1000TS-DC: maksimum 550 m)
- Kinerja kekebalan terhadap kebisingan yang ideal untuk lingkungan FA memastikan penggunaan sebagai tindakan pencegahan kebisingan/penerangan untuk melindungi jalur komunikasi
- Mematuhi standar UL/CE/FCC yang memungkinkan ekspor ke Eropa dan Amerika Utara

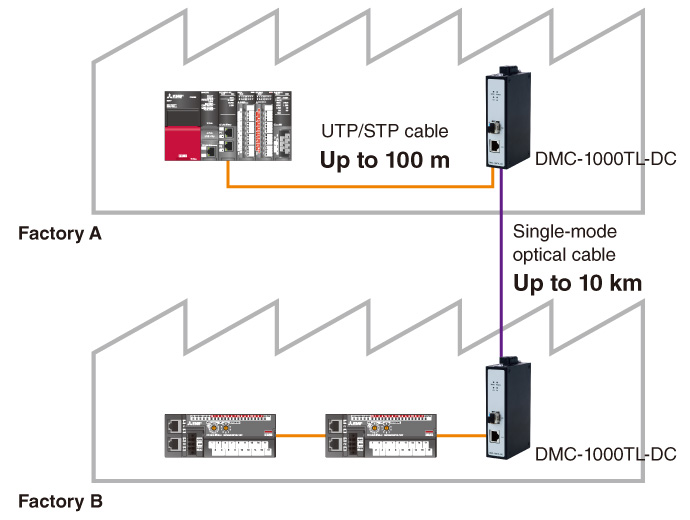

Contoh aplikasi (DMC-1000TL-DC)
Spesifikasi *5
| Item | DMC-1000TL-DC | DMC-1000TS-DC | |
|---|---|---|---|
| Conforming standard | IEEE802.3z (1000BASE-LX) | IEEE802.3z (1000BASE-SX) | |
| Compatible cable | Type | 1000BASE-LX compatible single mode optical cable |
1000BASE-SX compatible Multi-mode optical cable (core/clad: 50/125 µm Band: 500 MHz·km or higher λ = 850 nm) |
| Connector | Double LC connector (IEC 61754-20) | ||
| Method for connection | Crossing (A to B, B to A) | ||
| Transmission distance | Max. 10 km | Max. 550 m | |
- *5. Spesifikasi yang dijelaskan adalah tentang konfigurasi yang hanya menggunakan kabel optik. Untuk keterangan lebih lanjut, silakan lihat manual produk terkait.

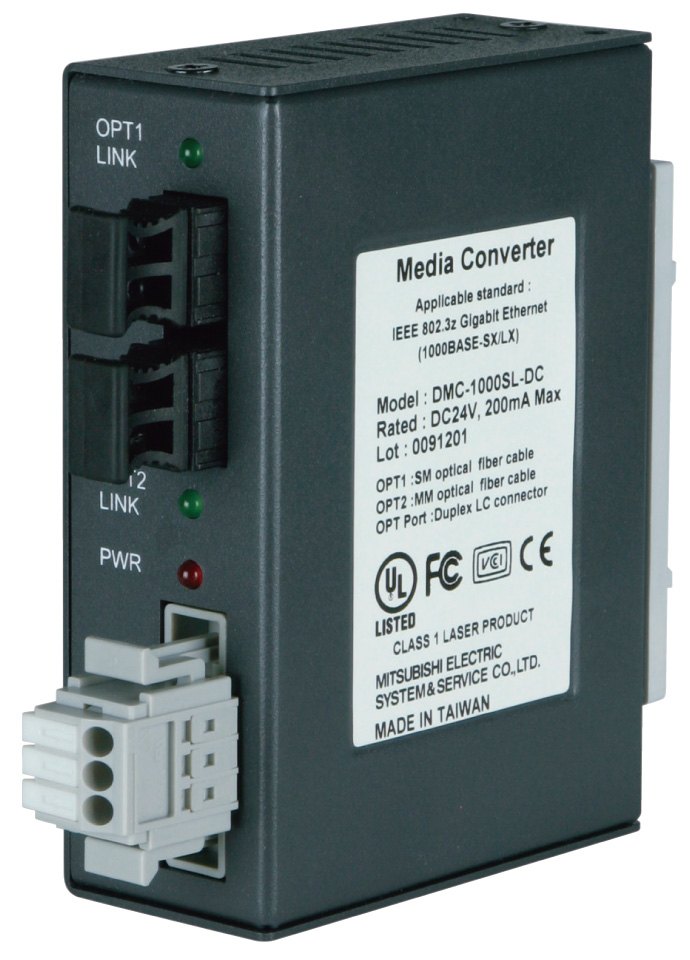

Konverter media industri
- Jika jarak antar stasiun lebih dari 550 m, dua unit dengan kabel optik ini dapat memperpanjang jarak total antar stasiun hingga 15 km
- Dilengkapi dengan fungsi link pass through, konverter ini mendukung fungsi network loop-back jika terjadi pemutusan kabel

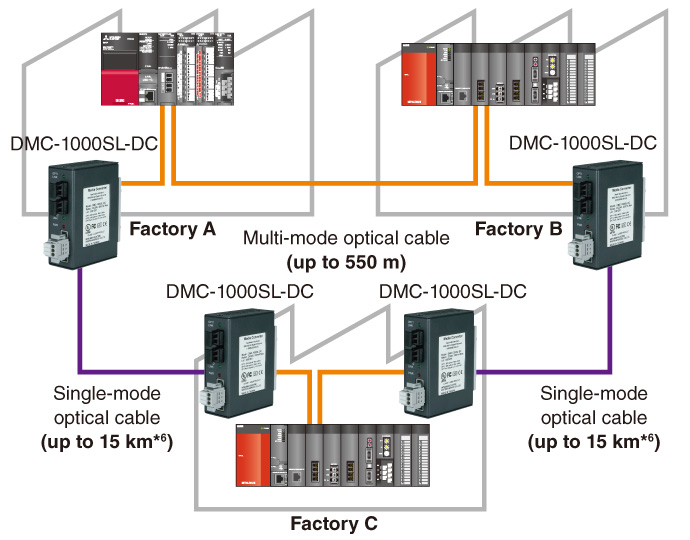

Contoh aplikasi
Spesifikasi
| Item | DMC-1000SL-DC | ||
|---|---|---|---|
| OPT1 port | OPT2 port | ||
| Conforming standard | IEEE802.3z Gigabit Ethernet (1000BASE-LX) | IEEE802.3z Gigabit Ethernet (1000BASE-SX) | |
| Transmission format | Full duplex system | ||
| Compatible cable | Optical fiber | 1000BASE-LX compatible single-mode optical cable |
1000BASE-SX compatible multi-mode optical cable *7 (core/clad 50/125 µm area 500 MHz·km or higher λ = 850 nm) |
| Connector | Duplex LC connector (IEC 61754-20 compliant) | ||
| Method for connection | Crossing (A to B, B to A) | ||
| Power supply specification | 20.4…26.4 V DC (Power supply terminal block) | ||
| Standards | UL, CE, FCC Part15 Class B, VccI Class B | ||
| Max. number of connectable devices between stations | 4 | ||
- *6. Kabel optik multi-mode juga dapat digunakan untuk koneksi. Jarak transmisi hingga 550 m.
- *7. Untuk menghubungkan ke produk CC-link IE Controller Network, gunakan kabel optik Mitsubishi Electric System & Service QG Series.
