FA集成机型选型工具(FA Integrated selection tool)操作说明

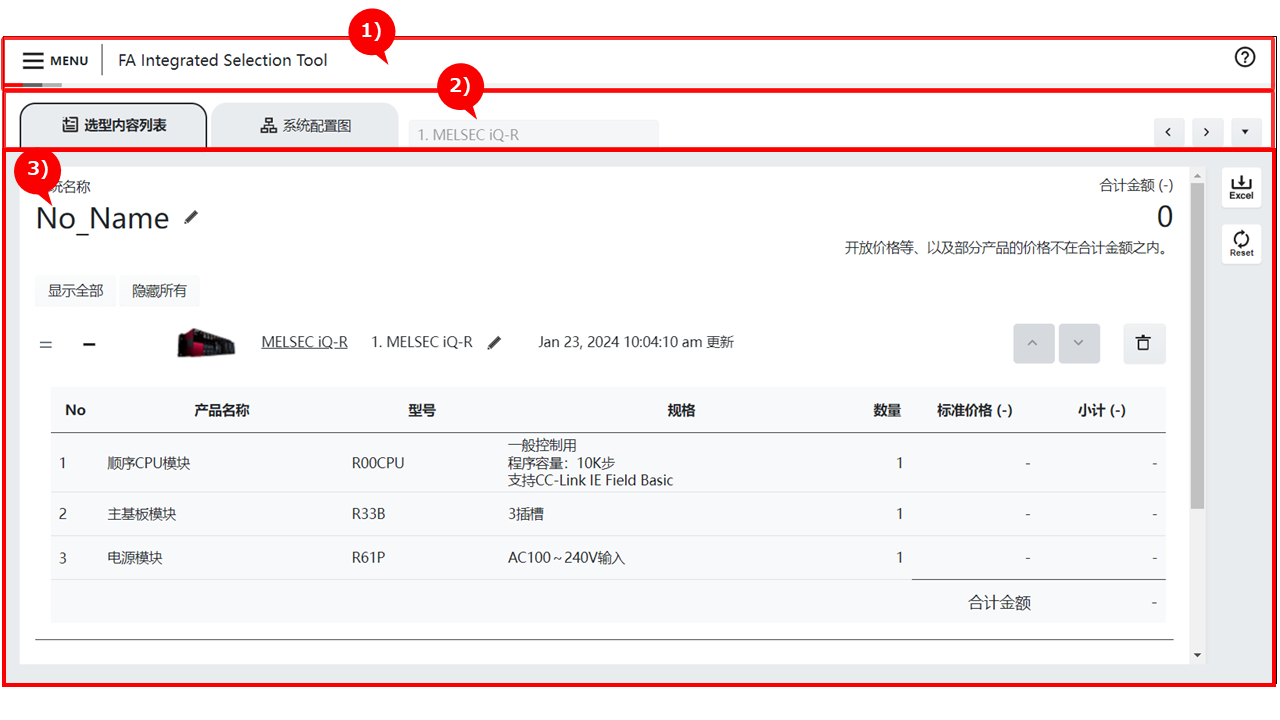

1)标头

显示主菜单、保存到我的主页按钮等

画面项目	说明
	显示操作机型选型工具的各种菜单。 主要菜单介绍 ・添加机型：可以添加新选的机型。 ・输出选型结果列表：可以将选型的内容输出为Excel格式。 ・语言切换(Language)：可以切换日语/英语/中语。
	显示有关活动状态标签的帮助页面。

2)标签

通过标签切换主区域显示的画面。

画面项目	说明
	显示选型结果列表。 可以通过列表确认各机型的选型内容。 ※详情请参阅选型结果列表的帮助。
	显示系统配置图。 可以设置设备的网络连接、各设备的站类型、链接点数等。 ※详情请参阅系统配置图的帮助。
	显示各机型的选型画面。 标签位置可以通过拖放自由替换。此外，也可以用[×]按钮删除(隐藏)标签。 (删除的标签可以从选型内容列表、系统配置图等中再次显示)
	可以切换活动标签。 可以通过“▼”按钮从列表中选择要切换的标签。

3)主

根据活动状态的标签切换显示选型内容列表、系统配置图、机型的选型画面等画面。
※各画面的操作方法详情，请通过各页面的帮助(?)按钮进行确认。

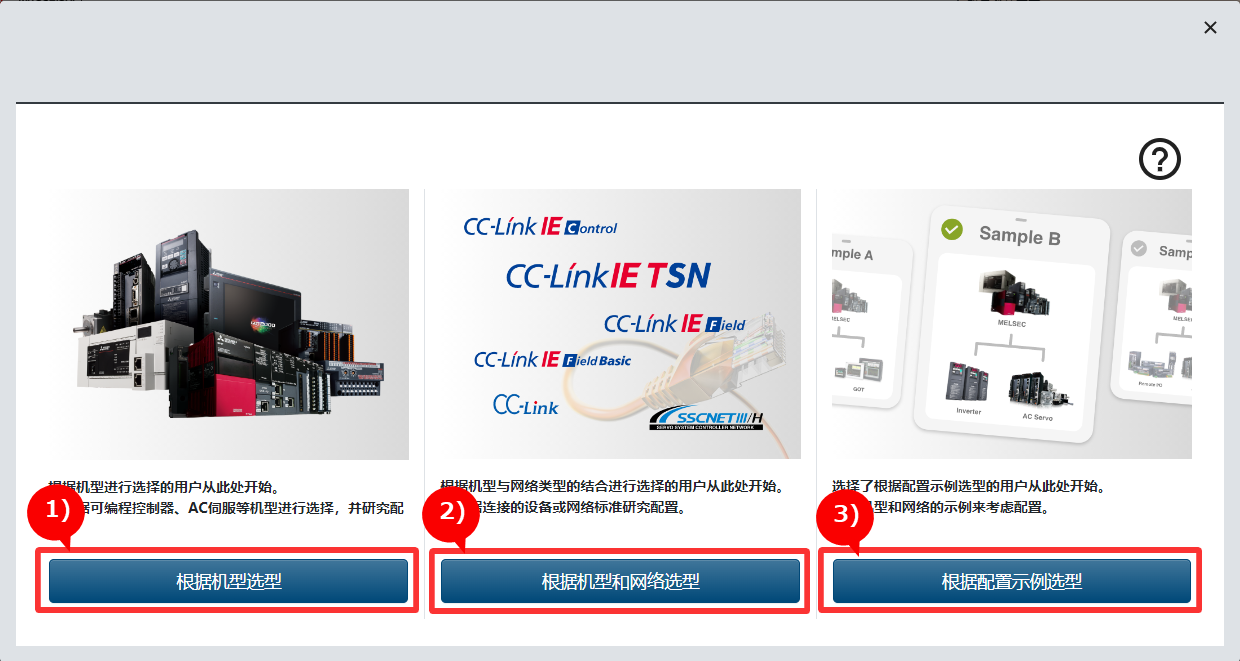

STEP1：主菜单

1)“根据机型选型”：仅希望选型1个机型。希望在选型主要机型后再选型整个系统时(参阅STEP2)
2)“根据机型和网络选型”：在系统配置图中创建系统整体像后,再进行各个机型的选型(参阅STEP3)

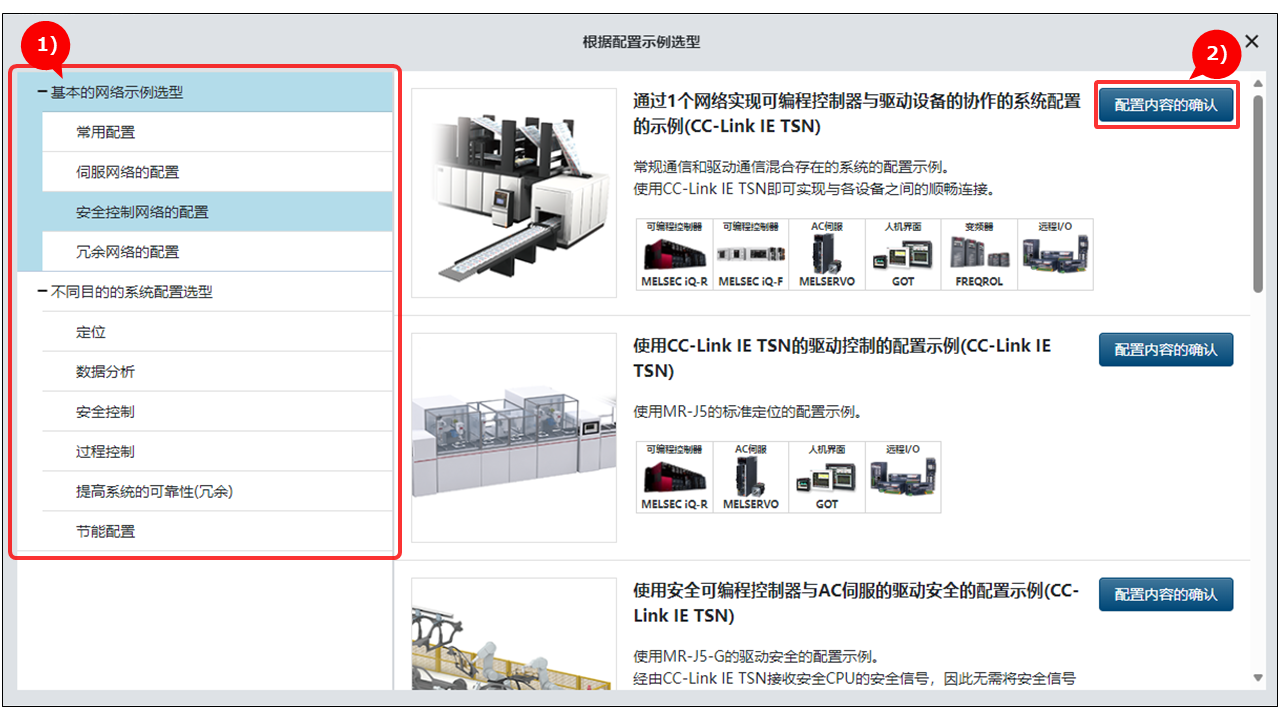

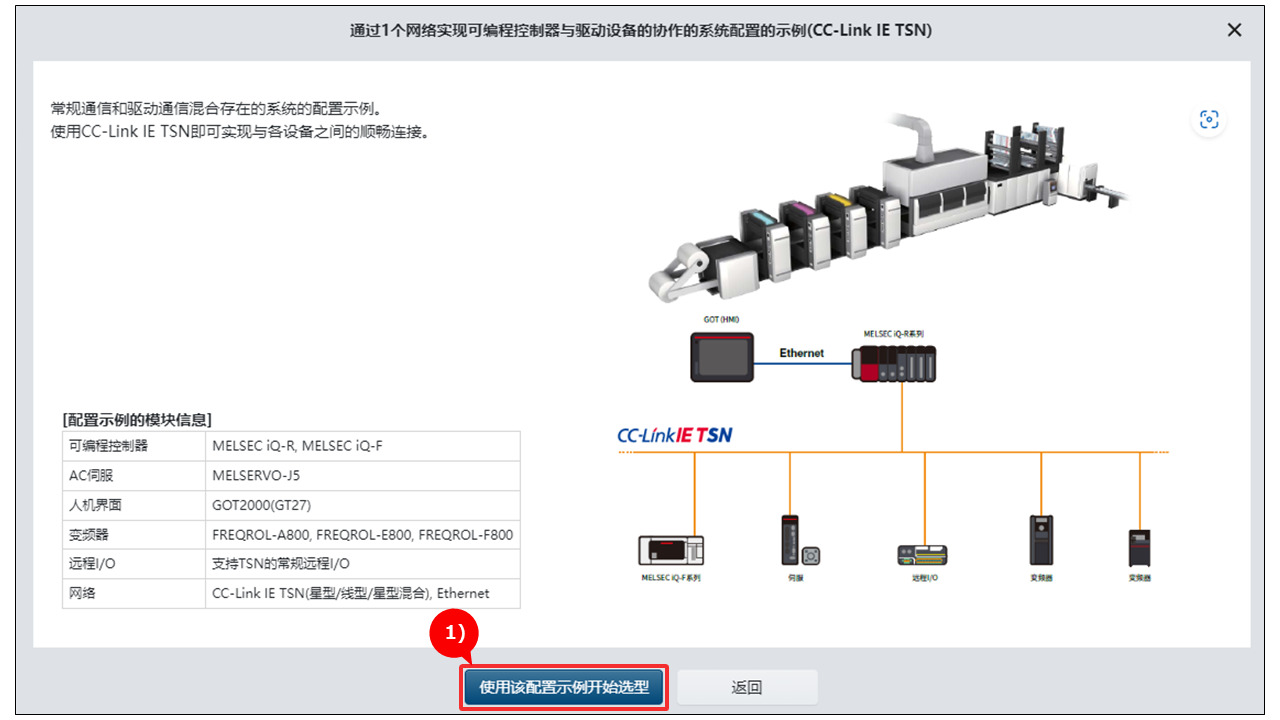

3)“根据配置示例选型”：从选择不同目的的机型和网络的配置示例开始(参阅STEP4)
※虽然最初的入口不同，但是无论是从“根据机型选型”、“根据机型和网络选型”还是“根据配置示例选型”中的哪个开始选型，最终均可得出相同的选型结果。

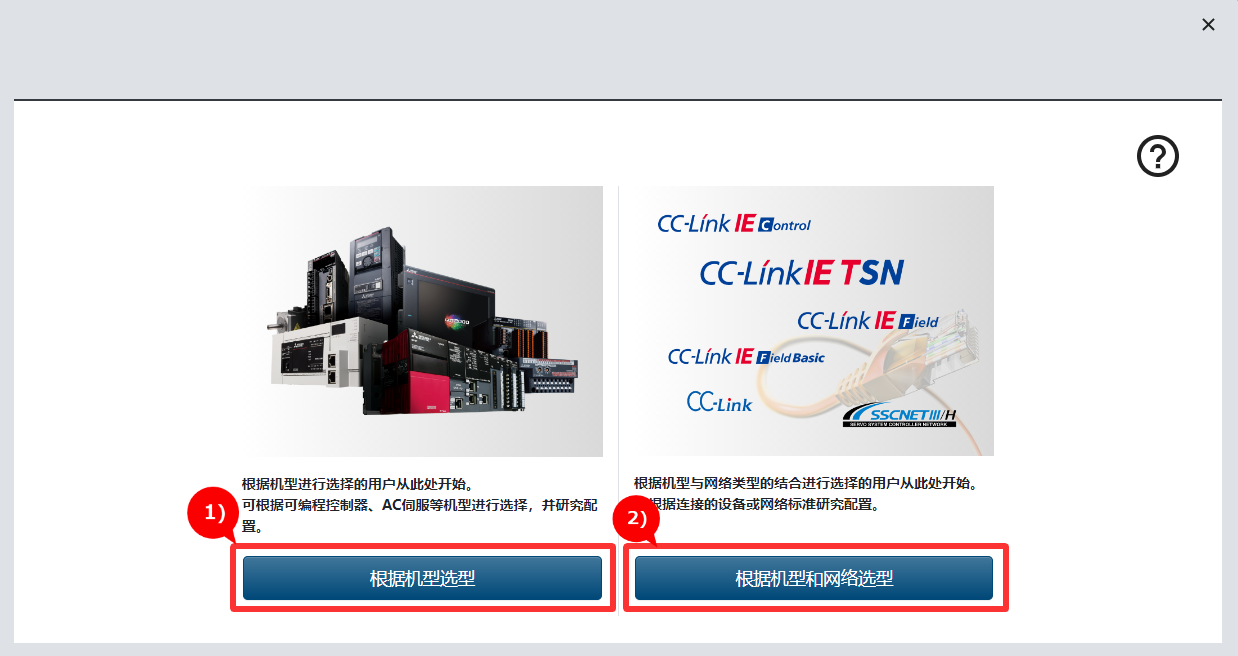

如果感到困惑时，可从“根据配置示例选型”开始。 ※虽然最初的入口不同，但是无论是“根据机型选型”还是“根据机型和网络选型”，最终均可得出相同的选型结果。
如果感到困惑时，请先从“根据机型选型”开始。

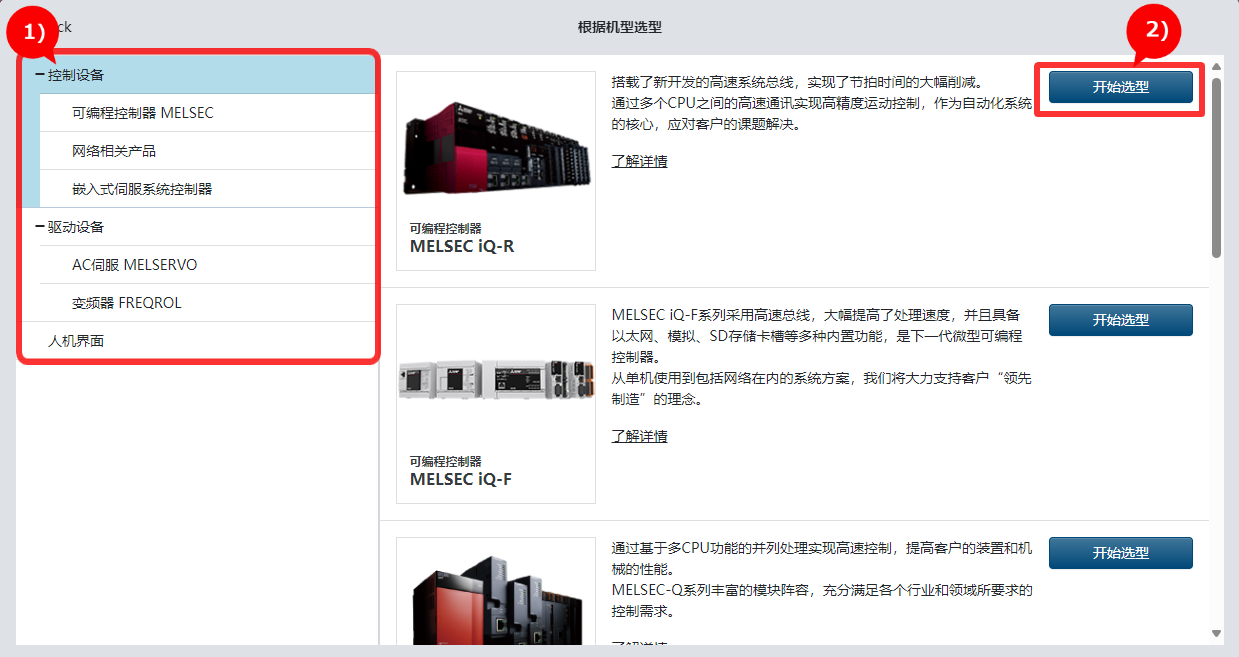

STEP2：根据机型选型

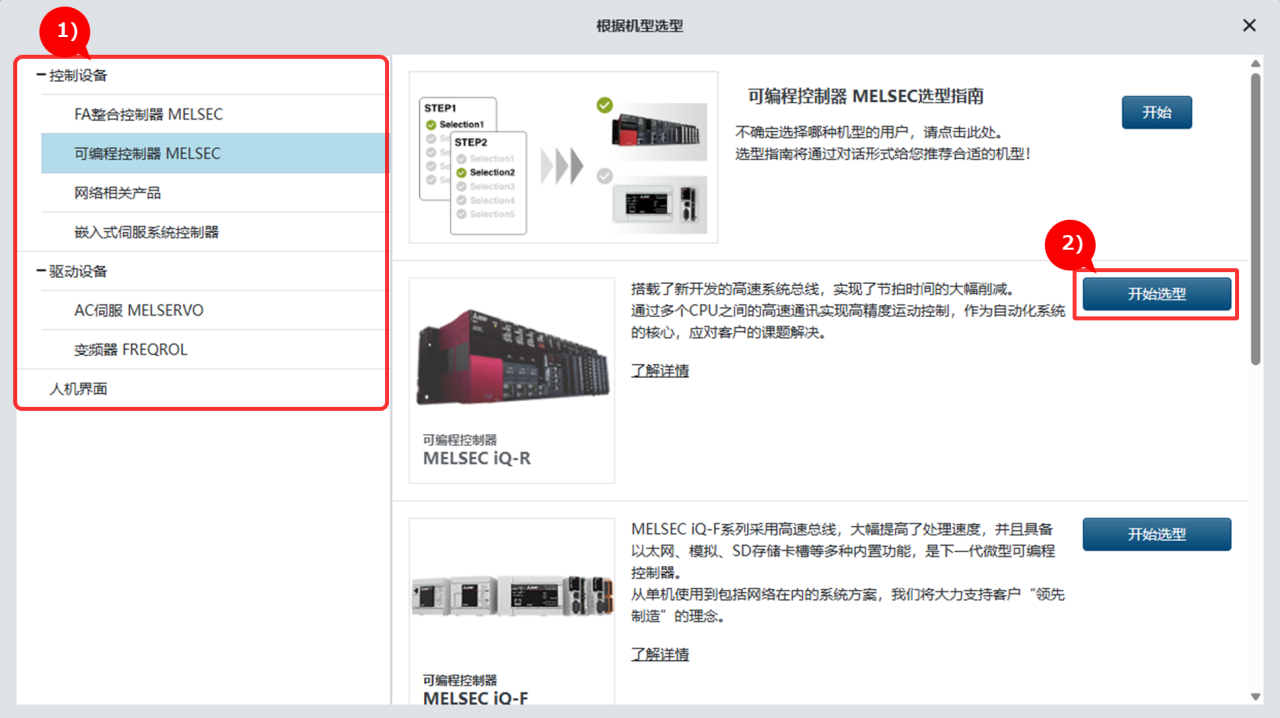

1)指定希望进行选型的机型的类别。
2)按下希望选型的机型的“开始选型”按钮。

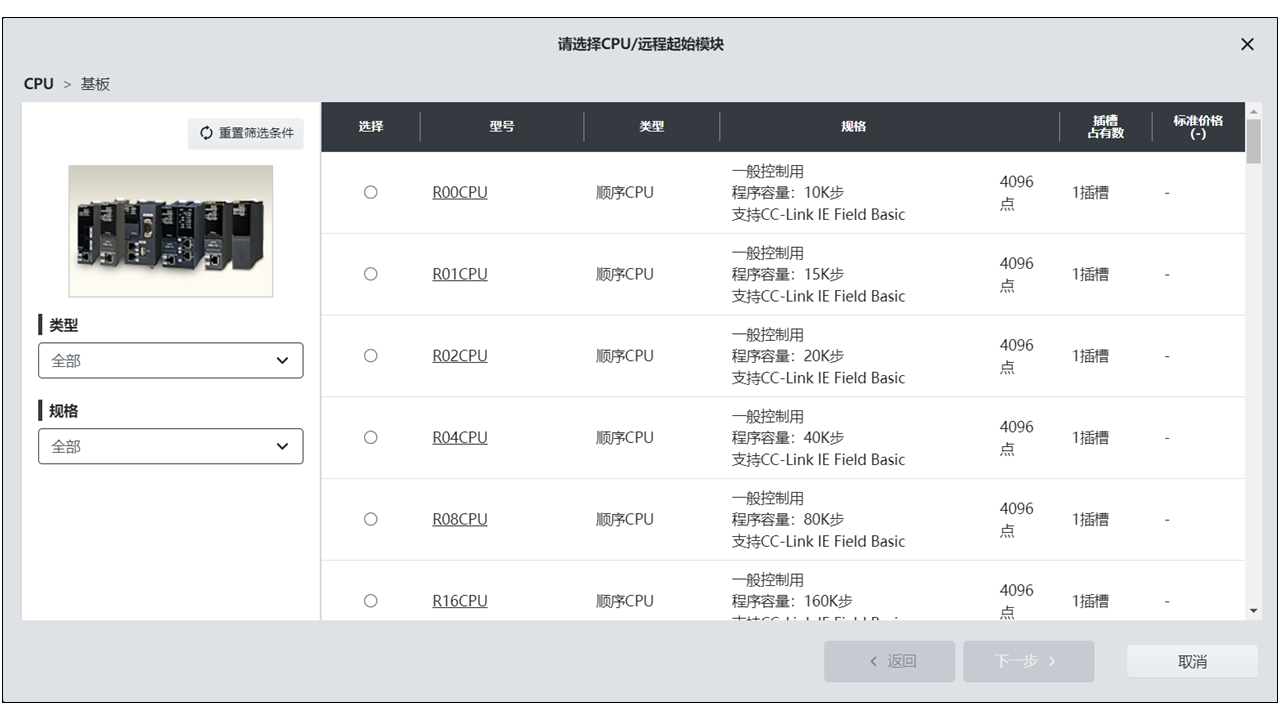

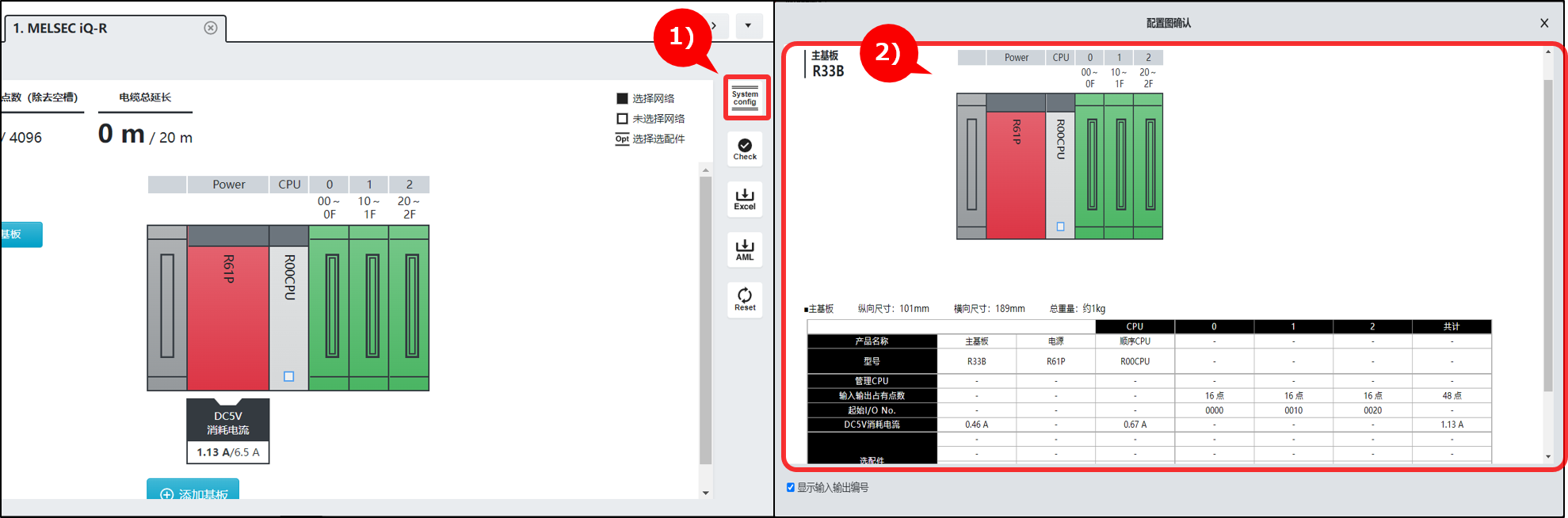

1)请实施各机型的选型。
※选型方法的详情，请参阅各机型的帮助。

STEP3：根据机型和网络选型

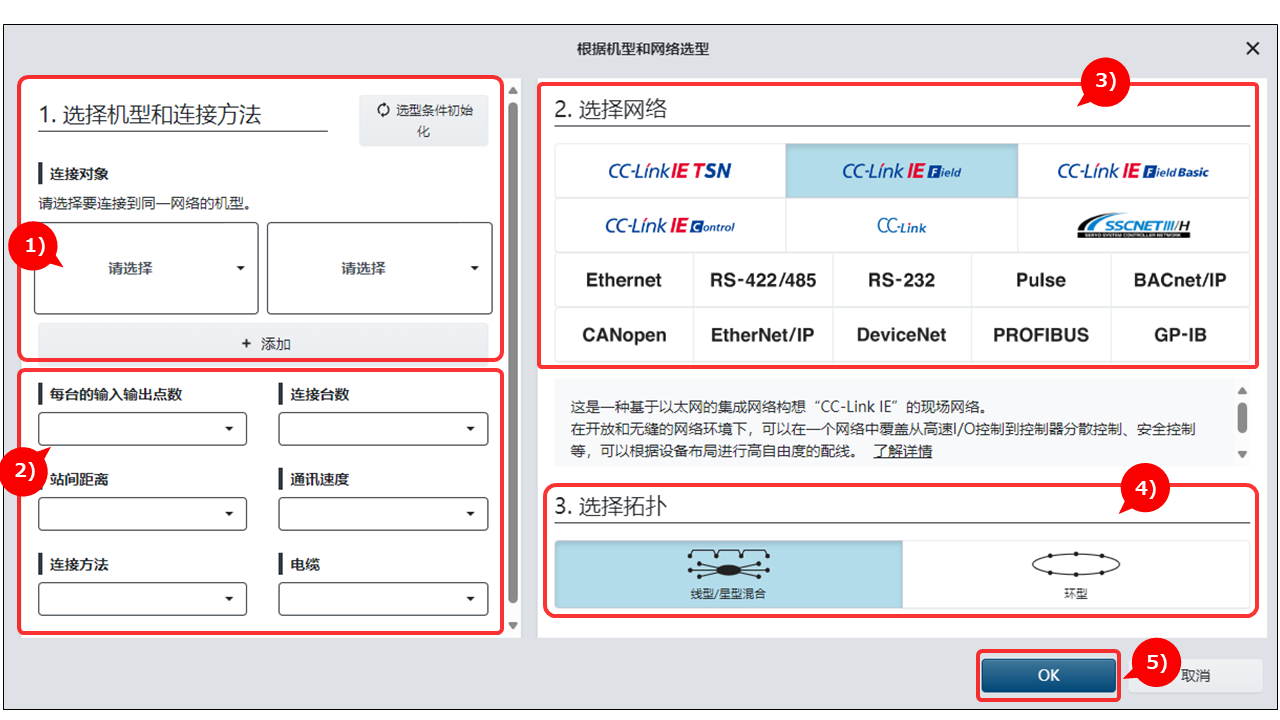

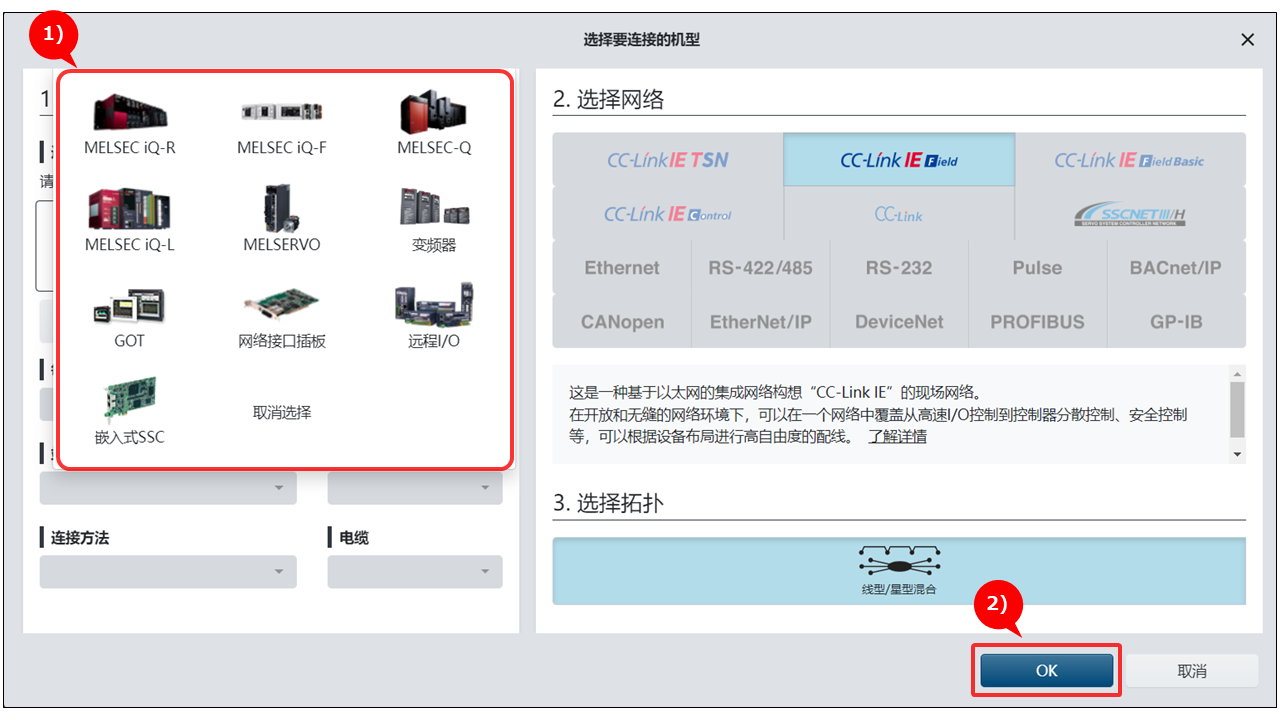

1)选择要连接到网络的设备。根据选择的机型，筛选可连接的网络。
※如果选择了设备，则在虚拟连接对象设备的状态下将网络添加到系统配置图中。
※如果知道对象网络，也可以从3)选择对象网络开始实施。
2)如果指定筛选(每台的输入输出点数、连接台数等条件)、选择要点等，则可以筛选对象网络。
※如果知道对象网络，也可以从3)选择对象网络开始实施。
3)选择要开始选型的网络。
4)选择要开始选型的网络的拓扑。
※如果是不需要选择拓扑的网络，则不显示。
5)按下OK按钮。
6)将选择的机型和网络的图标置于系统配置图中。

STEP5：系统配置图

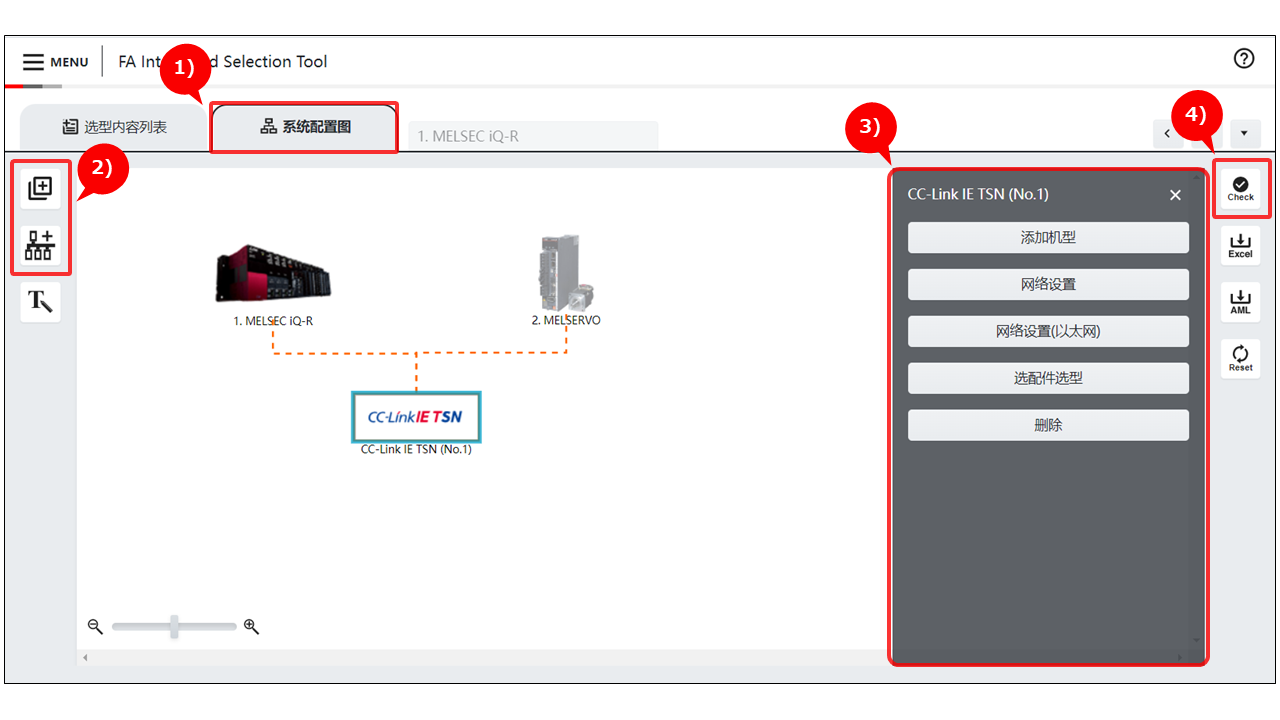

STEP4：系统配置图

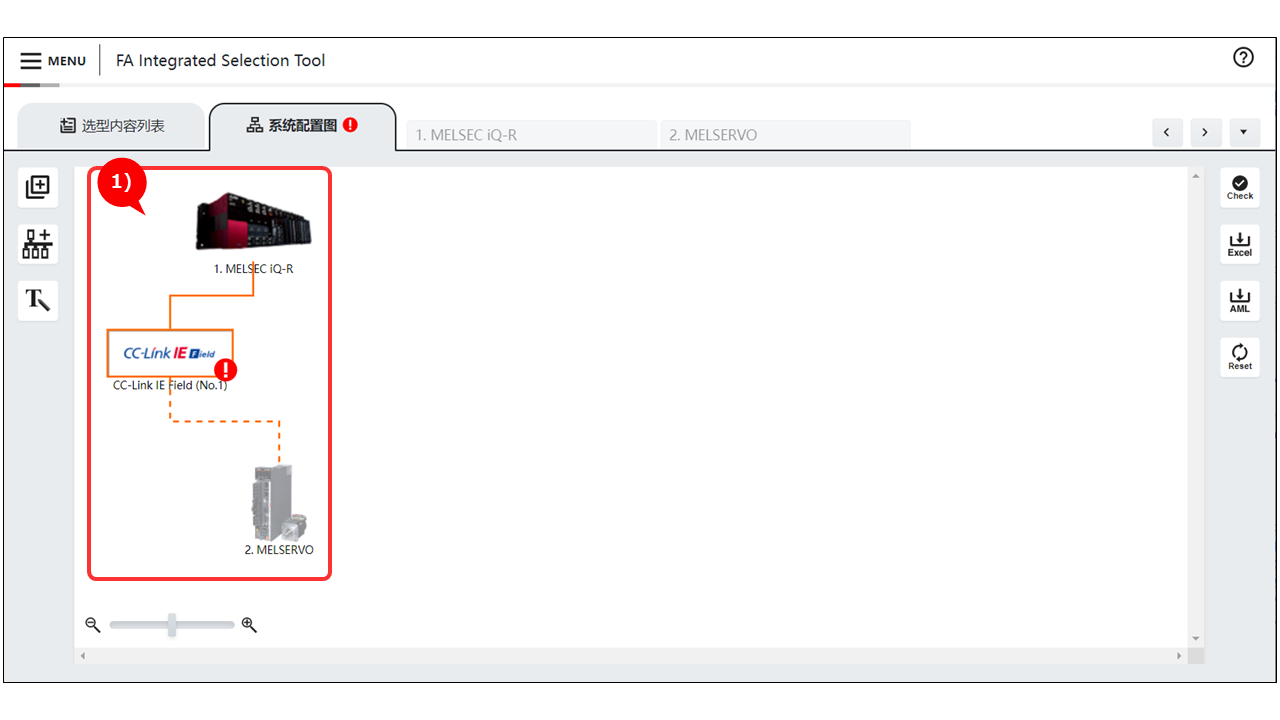

1)按下系统配置图标签。
2)可以添加其他设备、网络。
3)从设备、网络的菜单，可以进行各种设置、网络连接、选配件选型等。
4)按下检查图标，可以确认检查内容是否存在问题。
※详细操作方法请参阅系统配置图的帮助。

STEP6：选型结果列表

STEP5：选型结果列表

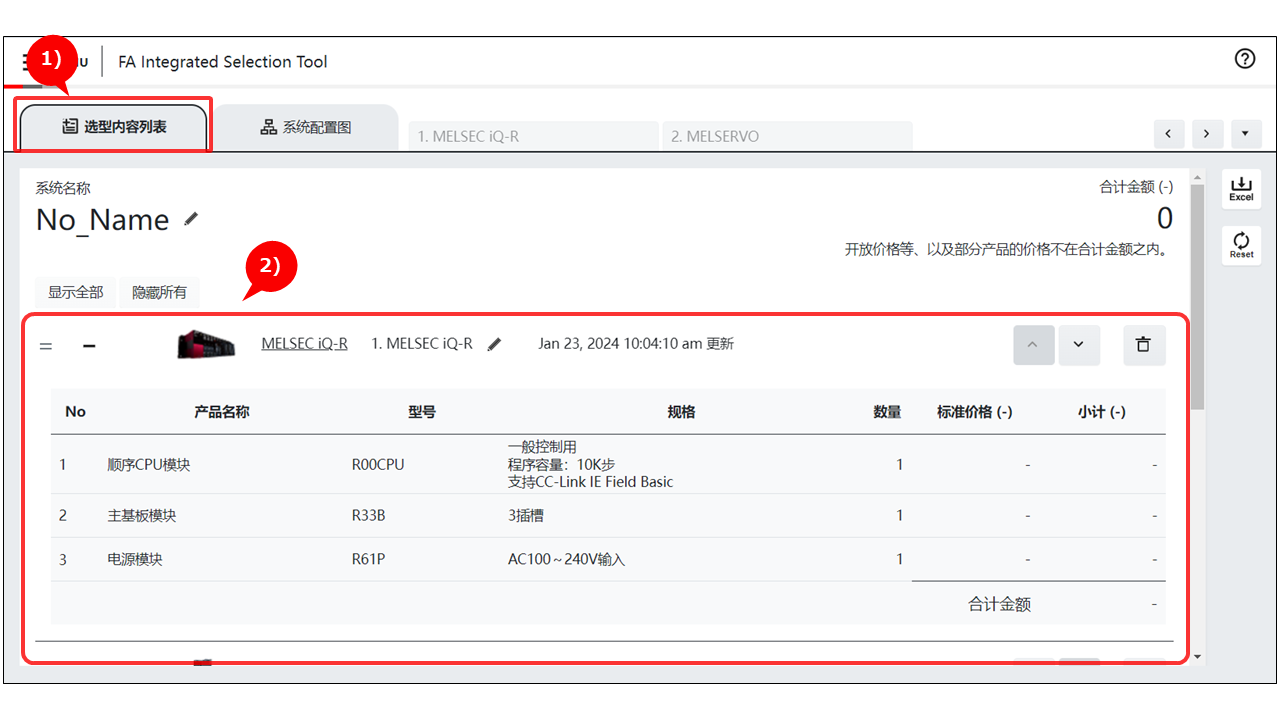

1)按下选型结果列表标签。
2)显示选型结果列表，可以确认内容。

STEP7：选型结果输出

STEP6：选型结果输出

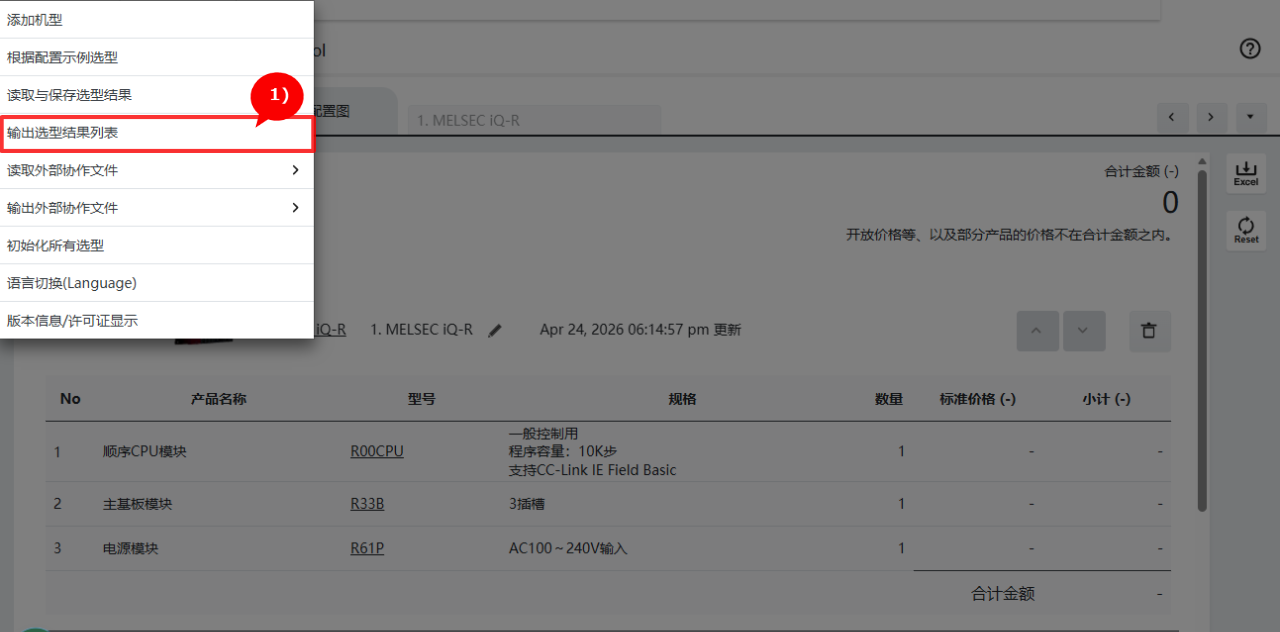

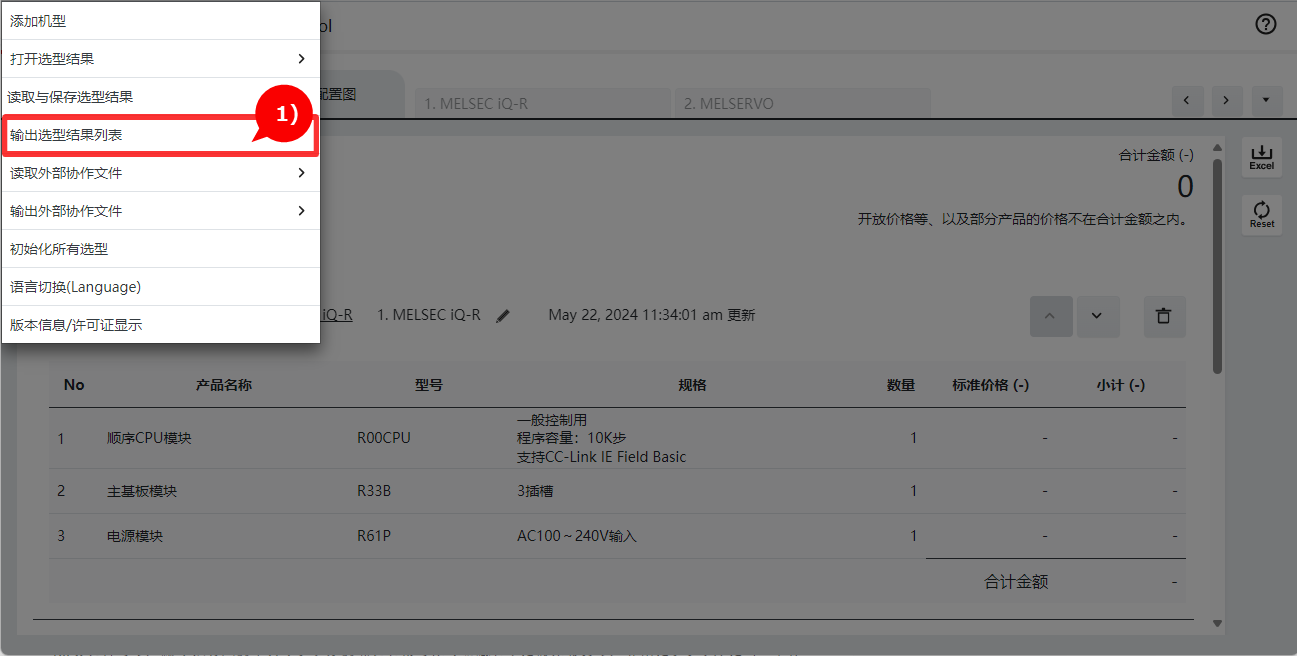

1)从菜单中按下输出选型结果列表。

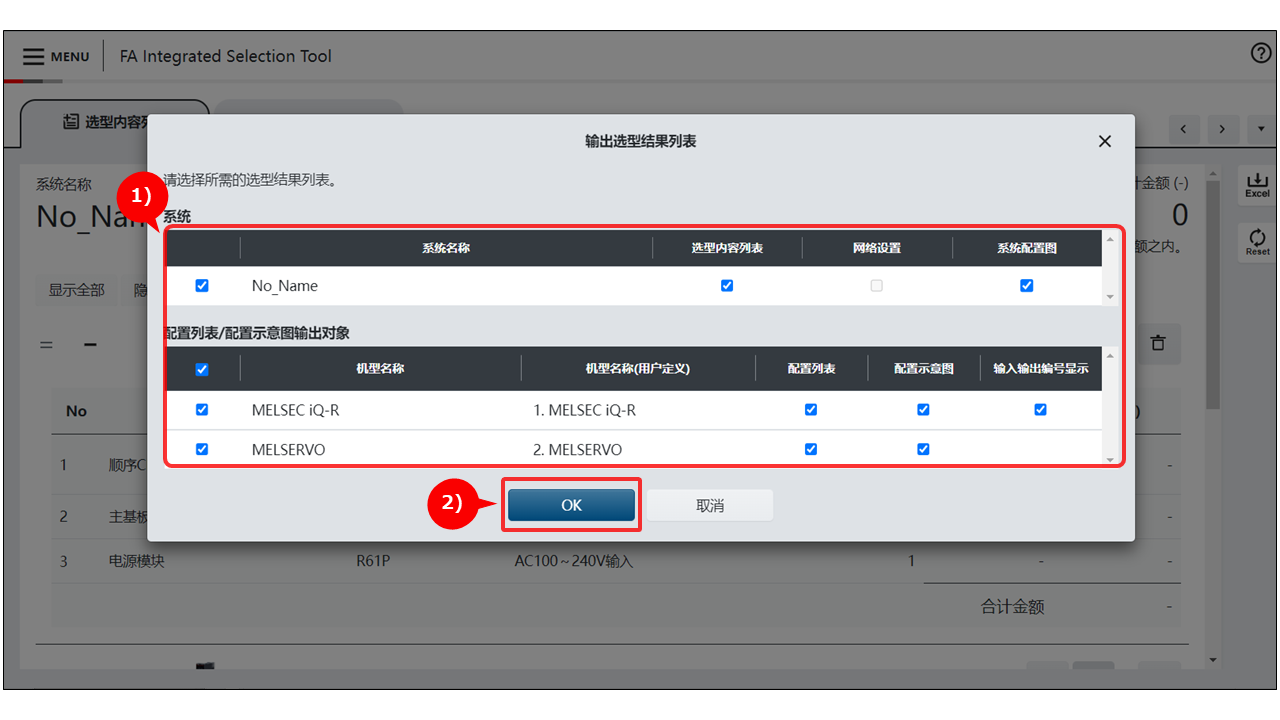

1)勾选希望输出的项目。(初始值为全部勾选，请取消勾选不需要的项目)

对象	勾选项目	说明
系统	选型内容列表	将选型内容列表画面上显示的内容作为输出对象。
系统	网络设置	将在各网络中设置的内容(站、链接点数等)作为输出对象。
系统	系统配置图	将系统配置图画面上显示的内容作为输出对象。
机型	配置列表	将各机型的配置列表作为输出对象。
机型	配置示意图	将各机型的配置示意图作为输出对象。
机型	输入输出编号显示	将可编程控制器的输入输出编号作为输出对象。 ※仅对象机型显示复选框。

2)按下OK按钮。下载选型结果列表，请确认。
※机型名称(用户定义）设置为配置列表/配置示意图的工作表名称。
特殊字符如代用对字符，或如果工作表名称中包含不能使用的符号 ( : \ / * ? [ ]')包含在工作表名称中，它们将被删除。
※如果机型名称（用户定义）仅由不能用于工作表名称的字符组成，则将机型名称设为工作表名称。

▼规格比较

可以显示FA网站的规格比较页面，可以一边比较规格一边进行产品选型。
※也有无法进行规格比较的机型、产品。

1)勾选多个想要进行规格比较的明细的复选框。
※未显示复选框的明细的产品，不属于规格比较的对象。
※最多可进行10条规格比较。
2)FA网站的规格比较页面将在新窗口中显示。

▼读取容量选择所选择的结果(Motorizer)

您可以读取通过容量选择(Motorizer)选择的结果。

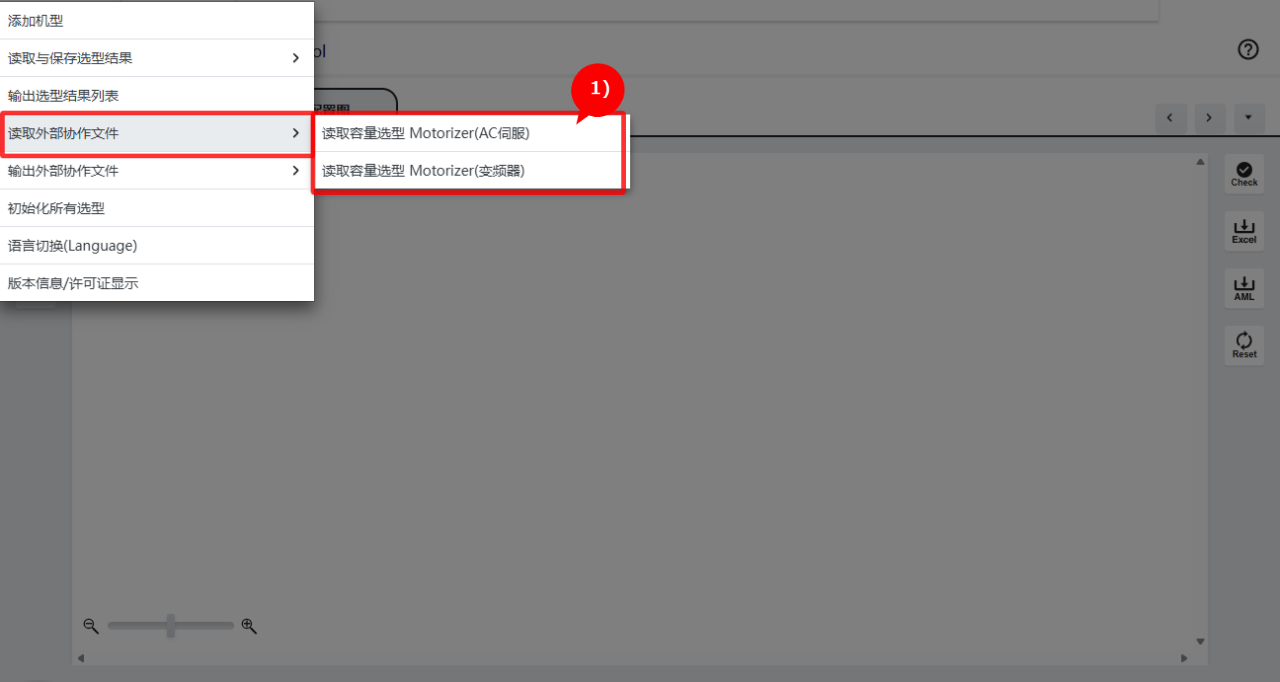

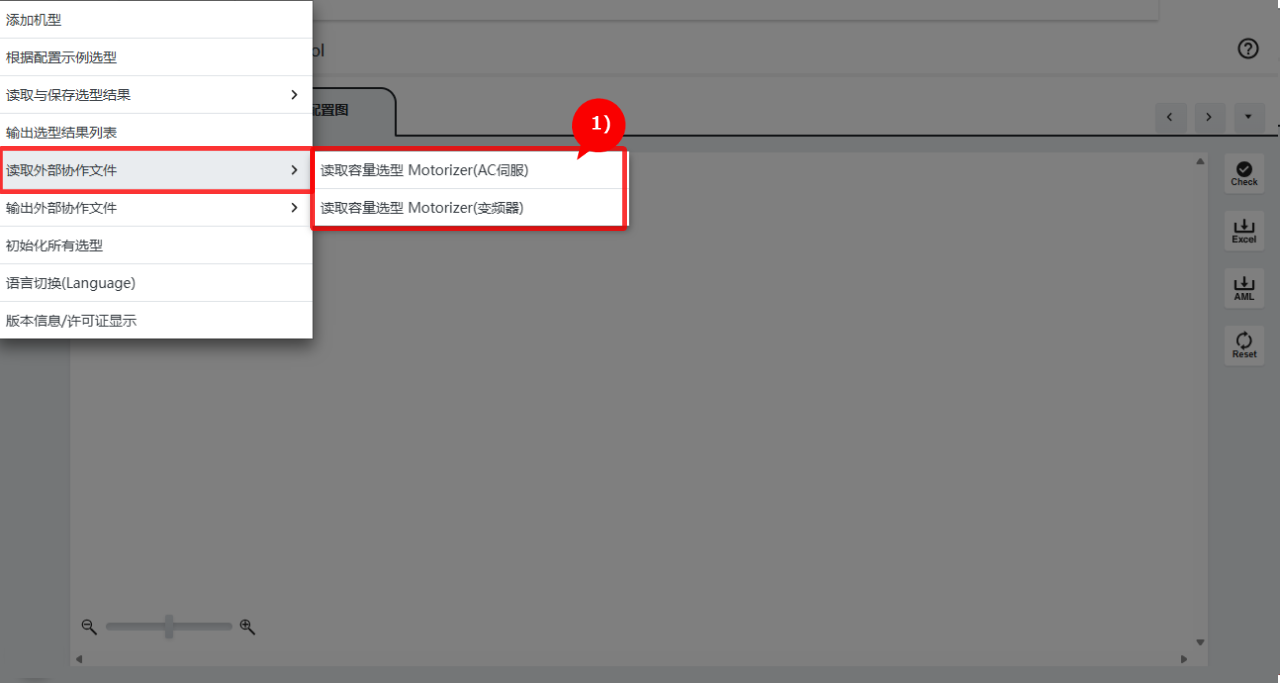

1)从菜单中，单击读取外部协作文件＞读取容量选型 Motorizer(AC伺服) 或 读取容量选型 Motorizer(变频器)。

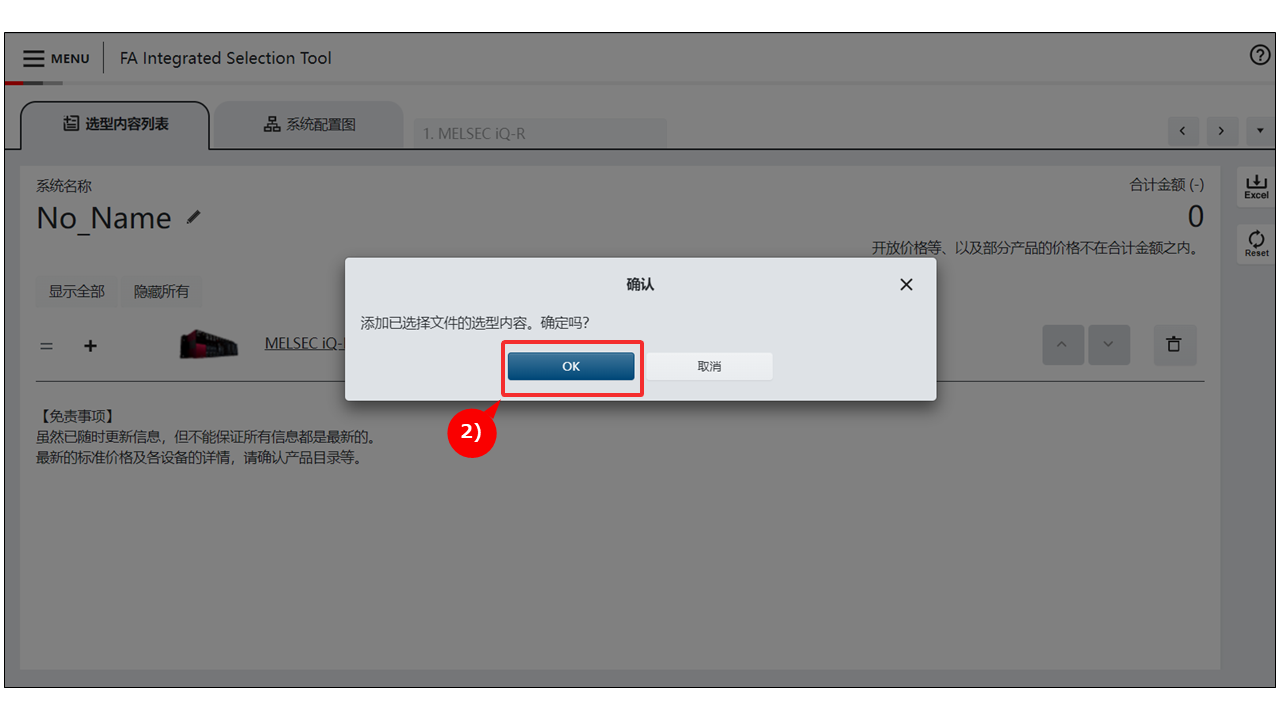

2)单击确认对话框中的 [OK] 按钮。

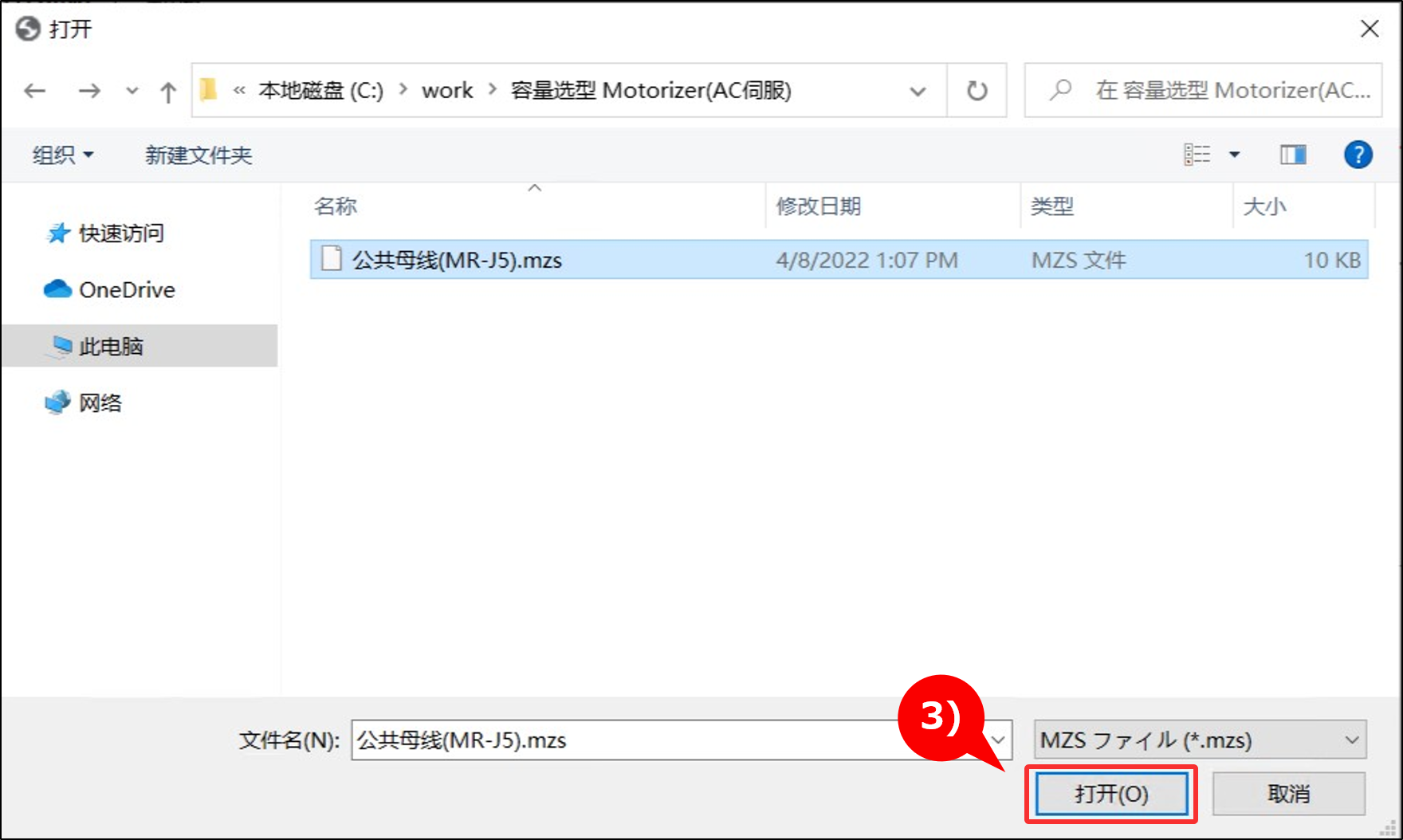

3)在文件选择画面上选择要读取的文件，然后单击[打开]按钮。
※要读取的文件格式为.mzs。

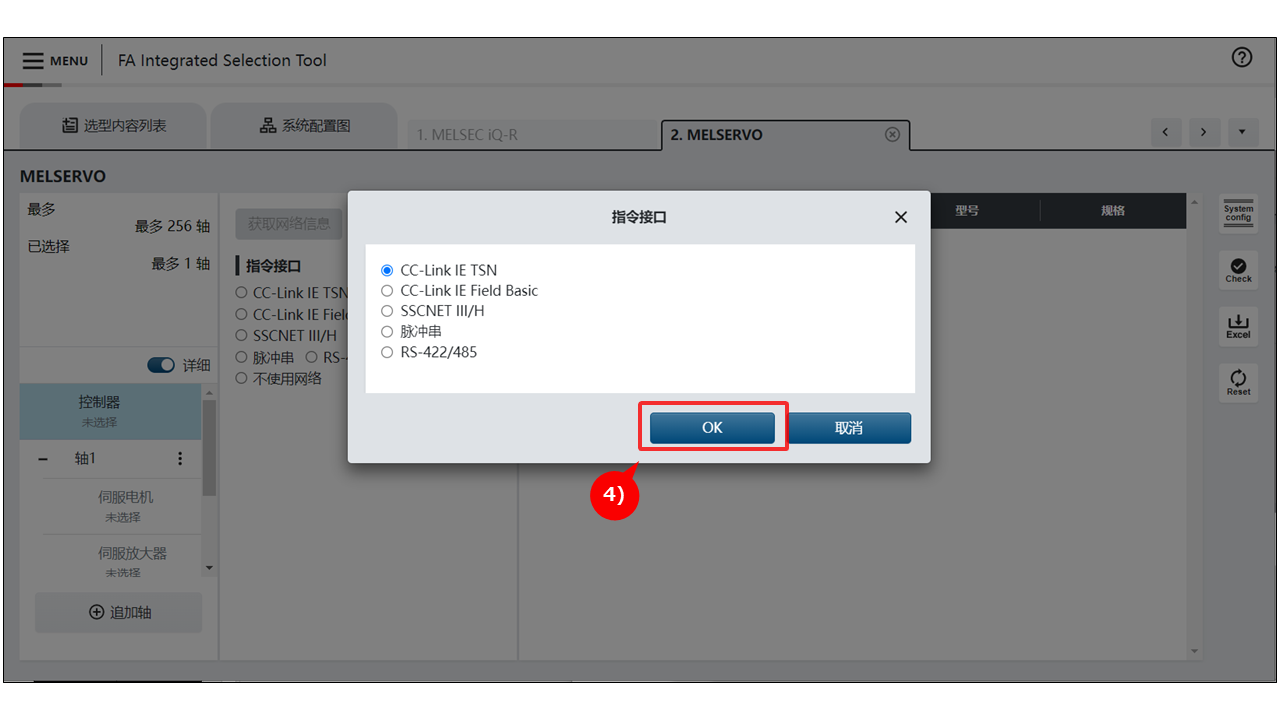

4)如果出现命令界面选择界面，请选择命令界面。
※您将被转换为个人选择。

▼工程工具协作(AML输出)

可以用AML格式输出选型结果，输出的文件可以通过MELSOFT Navigator导入。
※也有无法用AML格式输出的机型。

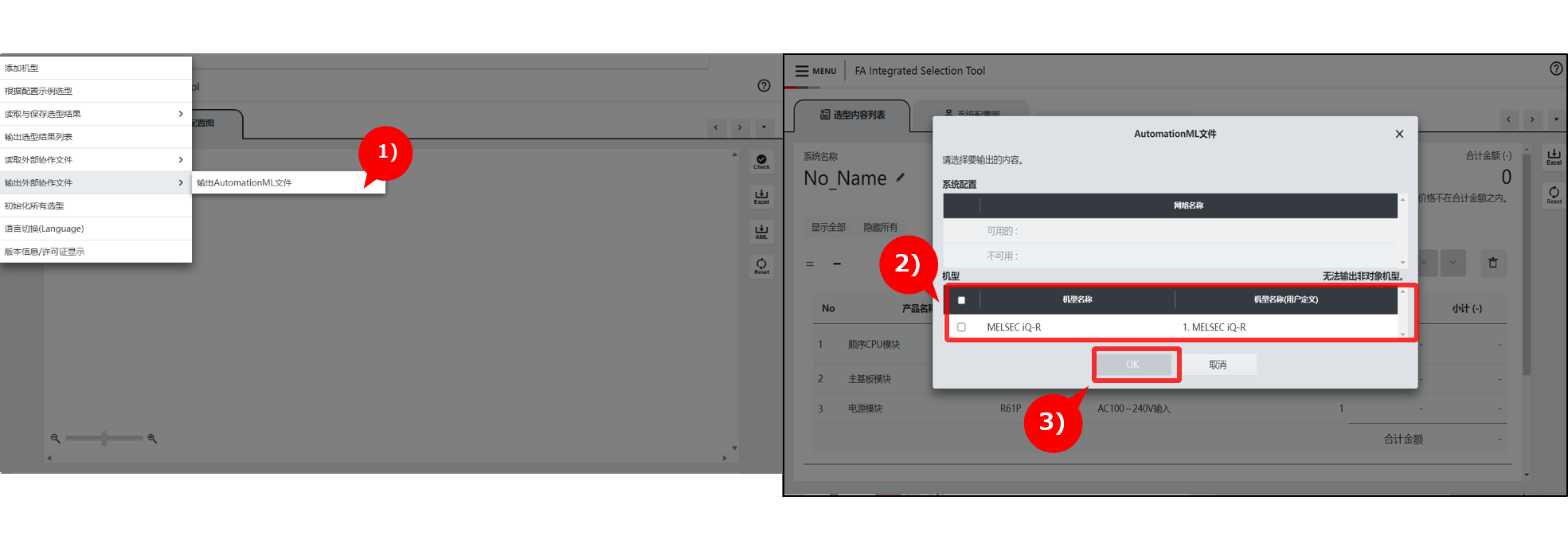

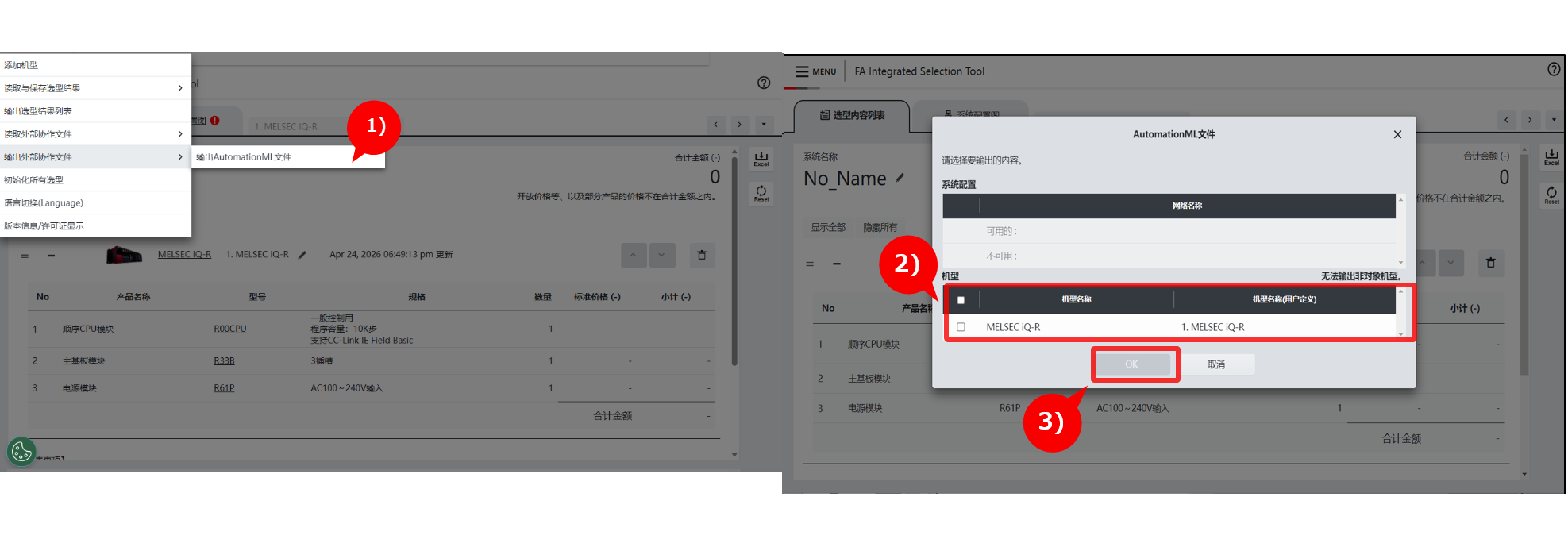

1)从菜单中输出外部协作文件＞输出AutomationML文件
2)选择输出对象机型。
※对象中没有显示的机型，是无法用AML格式输出的机型。
3)按下OK按钮。
下载对象文件。

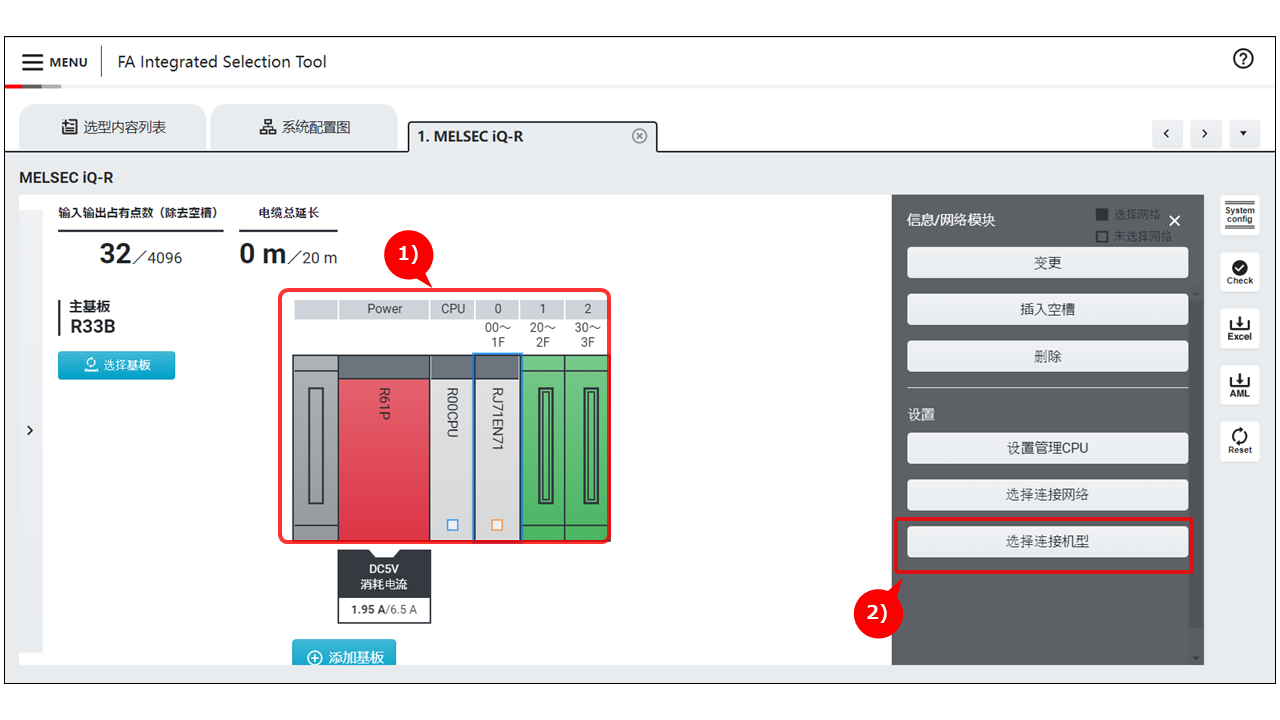

▼添加要连接到可编程控制器的机型

可以添加要连接到可编程控制器模块的机型。

1)选择连接对象模块。
2)从抽屉菜单中按下“选择连接机型”按钮。

1)选择要连接的机型。(最多可指定19种机型。)
2)按下“OK”按钮。

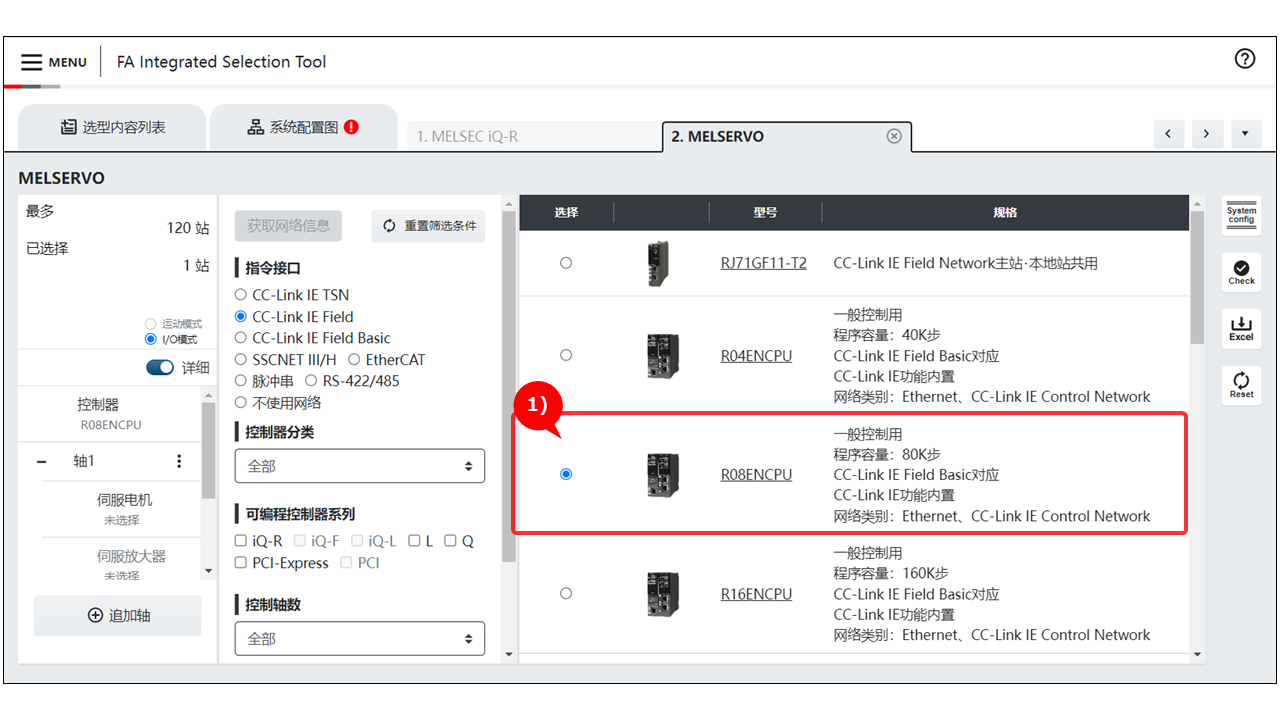

1)因为将通过网络连接可编程控制器和在连接对象中选择的机型，所以请实施连接对象机型的选型。
※仅选择1种连接对象机型时，将直接显示连接对象机型的选型画面。

1)连接目标机型将沿用可编程控制器的选型内容。
※根据机型不同，沿用的内容存在差异。此外，也有无法沿用的机型。
