[Nguyên Tắc Hoạt Động Của Bộ Phận Chỉnh Lưu]

(d) Mạch Giới Hạn Dòng Điện Nhảy Vọt

Các nguyên tắc phía sau máy chỉnh lưu được giải thích bằng tải điện trở nhưng trong ứng dụng thực tế, một tụ điện nắn phẳng sẽ được sử dụng làm tải.
Dòng điện xung kích qua mạch, điện áp tức thời được áp dụng để nạp cho tụ điện.
Để ngăn đi ốt chỉnh lưu bị hư hại do dòng điện xung kích, điện trở được đưa vào trong mạch nối tiếp để chặn dòng điện xung kích trong thời gian ngắn sau khi nguồn điện được bật lên.
Do hoạt động theo mục đích này, điện trở bị đoản mạch qua hai đầu nối của nó để sản sinh ra một mạch bỏ qua điện trở.
Mạch này được nhắc đến là mạch giới hạn dòng điện xung kích.

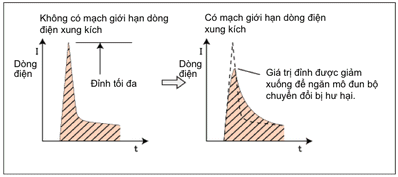

Nếu mạch giới hạn dòng điện xung kích được sử dụng, giá trị đỉnh dòng điện có thể được giảm để ngăn mô đun bộ chỉnh lưu bị hư hại.
