Selecione uma topologia de rede após definir as estações a serem usadas.
A topologia de linha, estrela ou anel pode ser usada para CC-Link IE TSN.
O uso de diferentes topologias permite que a configuração de rede se adeque ao seu ambiente.

TopologiaCaracterística
Topologia de linha

Uma rede é configurada com uma linha entre os módulos.

Uma rede pode ser configurada com fiação mínima.

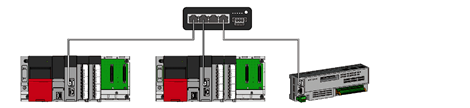

Topologia de estrela

Uma rede é configurada por meio de um switch.

• Altamente escalável
• Dispositivos podem ser facilmente adicionados

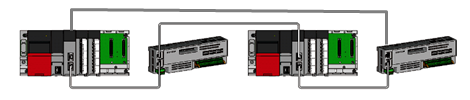

Topologia de anel (atualmente sem suporte)

A rede está configurada como um anel.

Alta confiabilidade

Quando topologias de linha e estrela coexistem, uma rede pode ser configurada com fiação mais flexível.

Este curso descreve as configurações de rede usando a topologia de linha.
