Esta sección describe los tipos de estación y las funciones que configura CC-Link IE TSN.

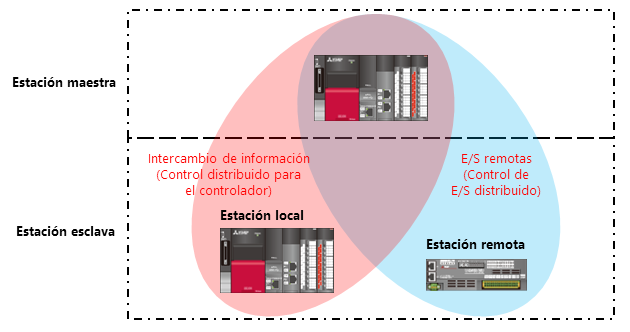

La red en CC-Link IE TSN está configurada como una estación maestra y una o más estaciones esclavas.

Estación maestra

Una estación que controla toda la red. Esta estación contiene los ajustes de la red. Se pueden realizar comunicaciones de datos con todas las estaciones.

Estación esclava

Término genérico para las estaciones que controla la estación maestra.

Estación local

Estación que intercambia información con la estación maestra y otras estaciones locales y realiza el control de forma autónoma.
Esta estación se utiliza para realizar el control distribuido de los controladores.

Estación remota

Una estación que realiza E/S distribuidas. Esta estación es controlada por la estación maestra.

El sistema de la estación maestra y las estaciones remotas se describen en el Capítulo 4 y el sistema de la estación maestra y las estaciones locales se describen en el Capítulo 5.
