1. (1)Liniowy silnik serwo

   Okablowanie różni się w zależności od używanego enkodera liniowego.
   Opcje, które należy zastosować i kable, które należy wyprodukować, różnią się. Szczegółowe informacje można znaleźć w podręczniku użytkownika.

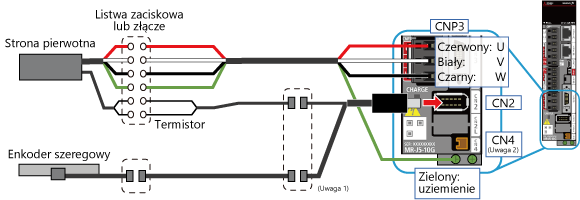

   1. 1)W przypadku połączenia z enkoderem szeregowym



   2. (Uwaga)
      1. Powyżej pokazano przypadek, w którym używany jest opcjonalny przewód rozgałęziający.
      2. W systemie określania pozycji absolutnej dane o pozycji bezwzględnej są zapisywane przez enkoder liniowy.
         W związku z tym nie ma potrzeby podłączania baterii enkodera do serwowzmacniacza.

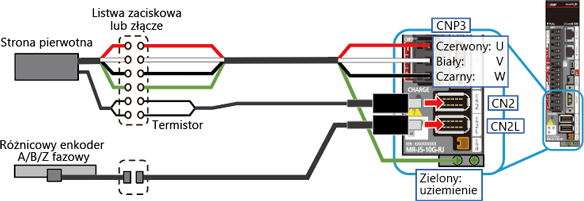

   3. 2)W przypadku połączenia z enkoderem z wyjściem różnicowym fazy A/B/Z
      * Używany jest serwowzmacniacz MR-J5-□-RJ.
