Tính năng sản phẩm -Khái niệm-

Khái niệm

Bộ điều khiển MELSEC MX tích hợp ba loại điều khiển: điều khiển tuần tự, điều khiển chuyển động và điều khiển mạng.
Bộ điều khiển MELSEC MX có hai mẫu: mẫu MX-R và mẫu MX-F.
Một hệ thống đa dạng và tinh vi có thể được xây dựng bằng cách sử dụng các mẫu MX-F với các mô-đun Dòng MELSEC iQ-F.

Một bộ điều khiển cho tất cả nhu cầu điều khiển của bạn

Nhiều thập kỷ kinh nghiệm trong công nghệ bộ điều khiển lập trình đã được kết hợp vào một bộ điều khiển duy nhất.
Bằng cách tích hợp kiểm soát chuỗi, kiểm soát chuyển động và kiểm soát mạng trên nền tảng Bộ điều khiển MELSEC MX, việc kiểm soát nhanh hơn và chính xác hơn được đạt được.
Chúng tôi sẽ tiếp tục thêm chức năng cho nền tảng này, làm cho nó có thể thích ứng với nhiều ứng dụng khác nhau.

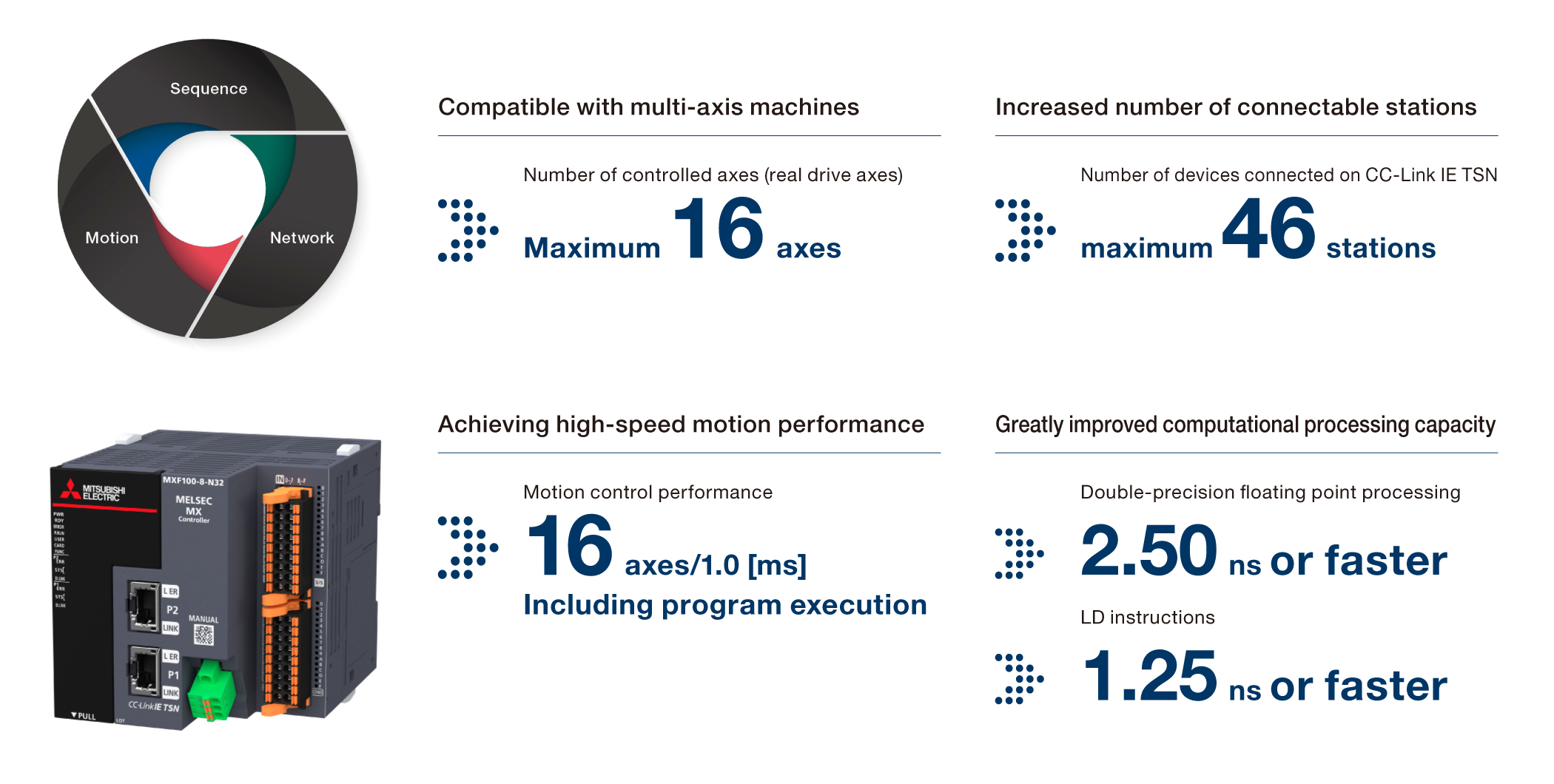

Được trang bị MPU đa nhân hiệu suất cao như tiêu chuẩn, cho phép điều khiển tốc độ cao

Tất cả các chức năng điều khiển tuần tự, chuyển động và mạng được tích hợp, đạt được điều khiển chuyển động tốc độ cao và độ chính xác cao.

Tất cả trong một với nhiều chức năng

Thiết kế nhỏ gọn, chức năng vô hạn

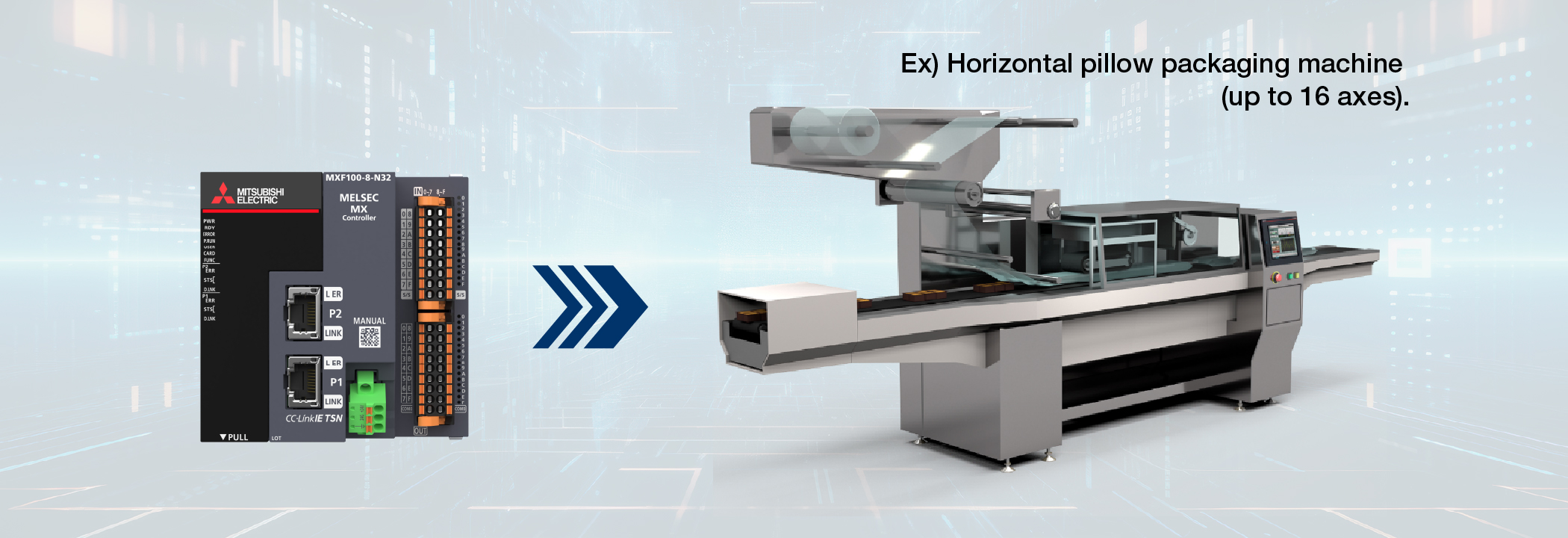

• Loại độc lập có thể được lắp đặt trong nhiều bối cảnh khác nhau

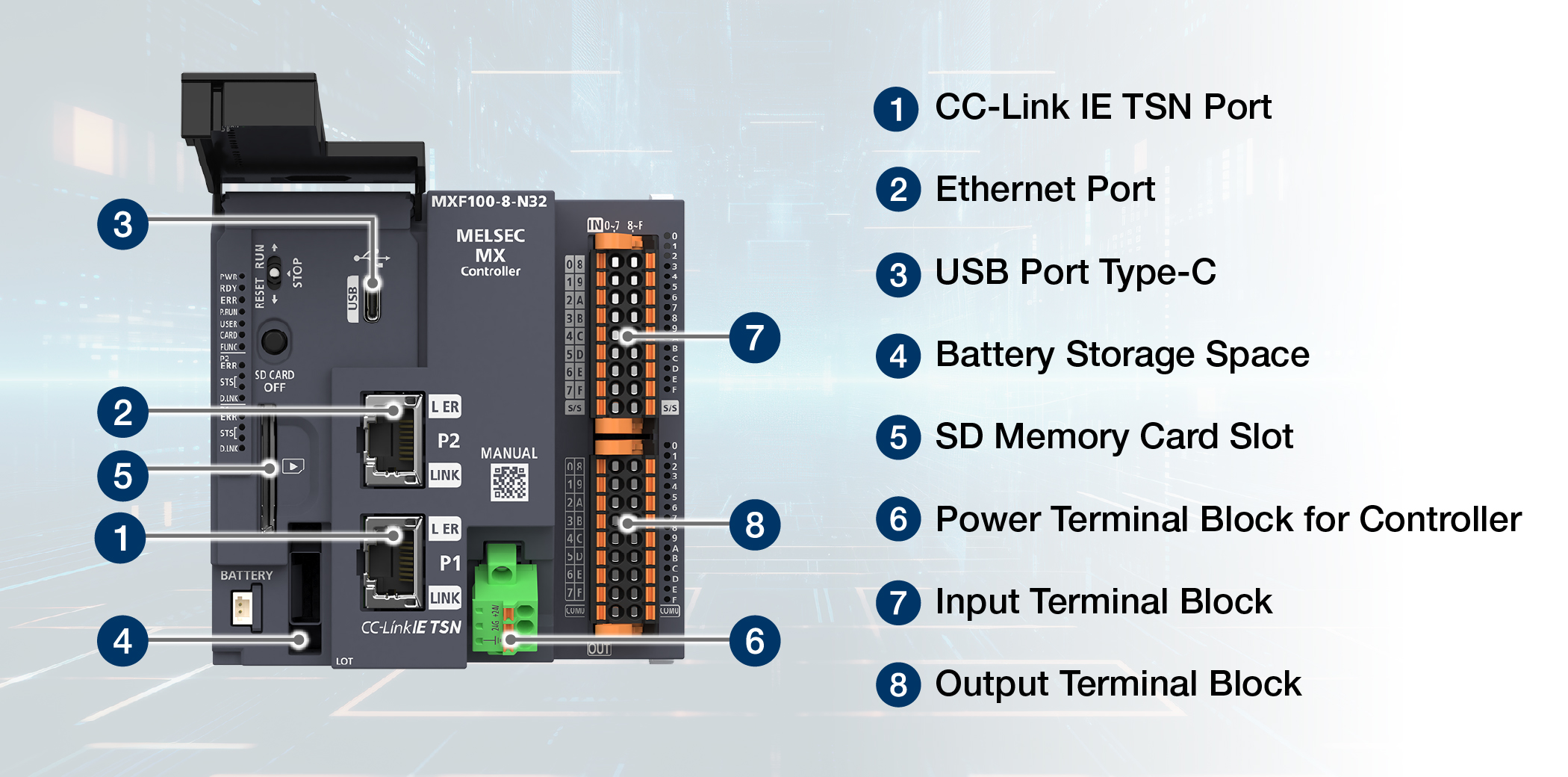

• Được trang bị cổng Ethernet tương thích với CC-Link IE TSN tốc độ cao và dung lượng lớn. Đạt được IoT quy mô lớn với thân máy nhỏ gọn.
• Với MPU đa nhân, đạt được điều khiển chuyển động tốc độ cao, độ chính xác cao và điều khiển tuần tự chi tiết đồng thời.
• Tích hợp 32 điểm I/O, định vị xung 4 trục và 8 kênh bộ đếm tốc độ cao.

Tối đa hóa hiệu suất của các hệ thống nhỏ đến vừa

Nâng cấp các thiết bị nhỏ đến vừa thành các hệ thống tiên tiến.

• Tối ưu hóa tải của bộ điều khiển dưới nhiều cơ cấu khác nhau thông qua các chu kỳ vận hành hỗn hợp. Tối đa hóa các thông số điều khiển bằng cách tận dụng cấu trúc cơ khí.
• Kiểm soát đồng bộ nâng cao ^＊ Các chức năng thay thế phần cứng như bánh răng, trục, truyền động và cam bằng phần mềm, đơn giản hóa cấu trúc cơ khí đến mức tối đa.
• CC-Link IE TSN thể hiện hiệu suất tốc độ cao, độ chính xác cao và độ rung thấp để tối ưu hóa truyền động và cảm biến, giảm thiểu lãng phí và tối đa hóa năng suất sản phẩm.

＊Hỗ trợ tương lai

Một thiết bị cho phép nhiều tùy chọn điều khiển khác nhau

Kết nối theo nhiều cách

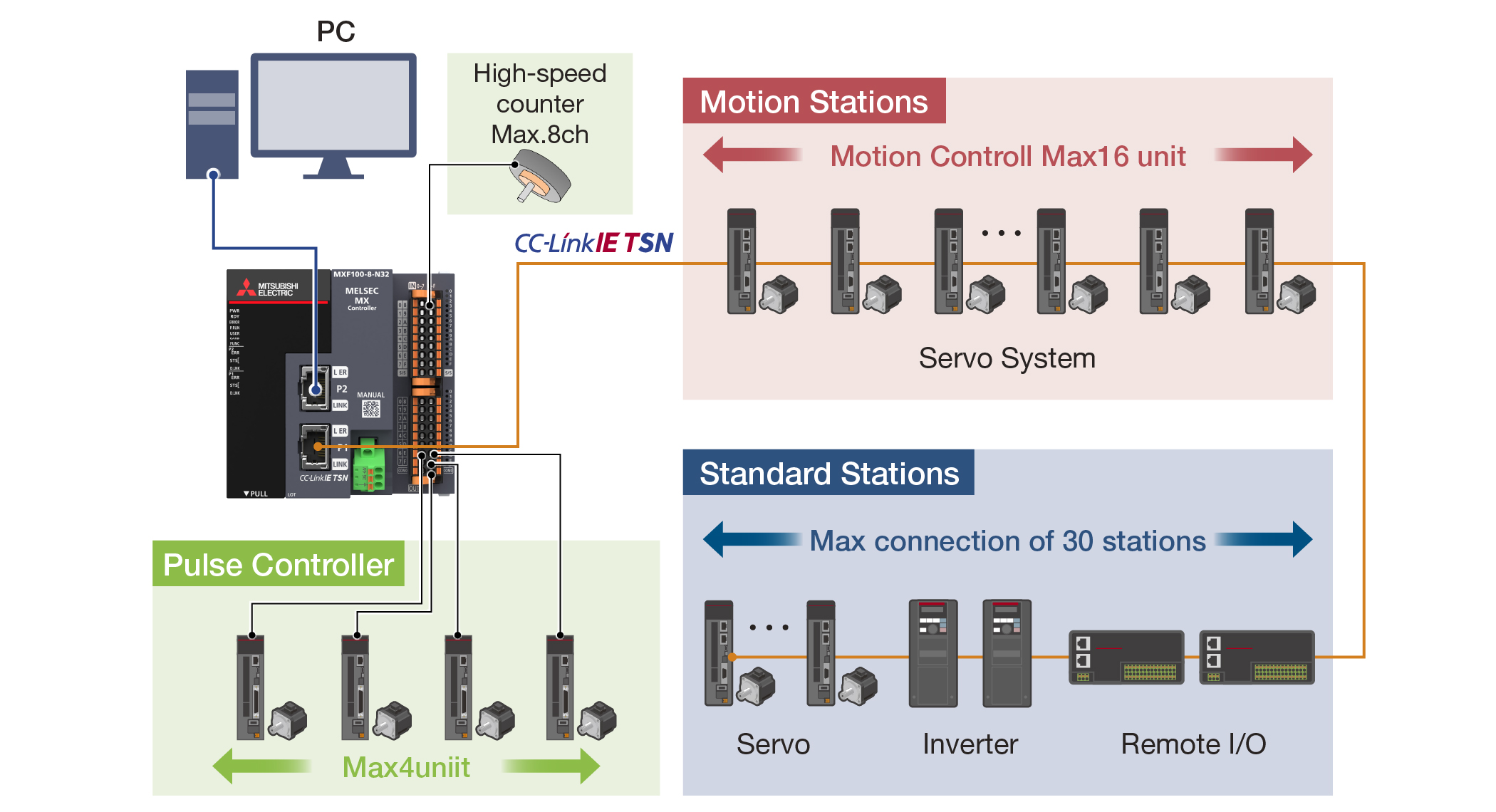

• CC-Link IE TSN tích hợp cho phép điều khiển lên đến 16 trạm chuyển động với đồng bộ hóa nhanh tới 250μs.
• Một cáp Ethernet kết nối lên đến 30 trạm tiêu chuẩn và 16 trạm chuyển động, giảm thiểu việc đi dây và lao động trong khi cho phép điều khiển các thiết bị chính và ngoại vi bằng một đơn vị duy nhất.
• I/O tích hợp hỗ trợ định vị xung 4 trục và 8 kênh bộ đếm tốc độ cao, sử dụng các cơ chế điều khiển xung hiện có để giảm chi phí thiết bị.

Dễ dàng mở rộng và gia tăng

Cài đặt đơn giản, đó là điều tốt nhất

• Với thiết kế độc lập không có chân đế và các tính năng tích hợp, bộ điều khiển có thể được sử dụng để xây dựng một hệ thống độc lập.

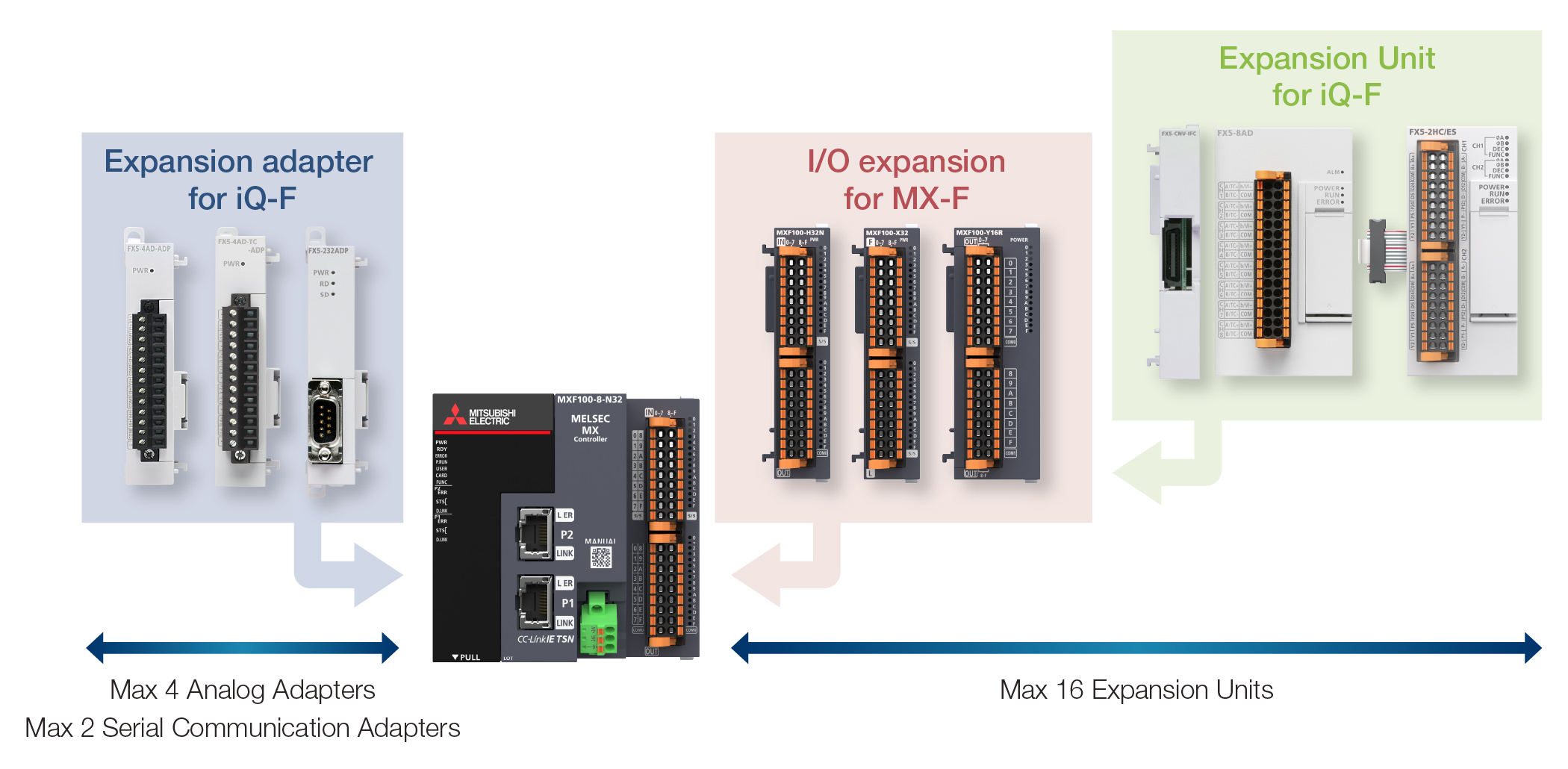

• Một mô-đun I/O với tối đa 512 điểm có thể được thêm vào, và các bộ chuyển đổi mở rộng và mô-đun mở rộng cho dòng MELSEC iQ-F có thể được sử dụng.
• Nhiều chức năng và hiệu suất khác nhau, chẳng hạn như chuyển đổi AD/DA và kiểm soát nhiệt độ, có thể đạt được tại bất kỳ vị trí lắp đặt nào.
