Dòng MELSEC-F Giao tiếp không theo giao thức

Tính năng

Các mô-đun dòng MELSEC iQ-F có thể giao tiếp với máy in, đầu đọc mã, thiết bị đo lường, v.v. có giao diện tương thích với RS-232C/RS-485 (RS-422). Giao tiếp được thực hiện bằng cách sử dụng các chương trình tuần tự.

Thiết bị truyền thông tương thích

Thiết bị giao tiếp RS-232C

Mẫu Tính năng/Phương thức giao tiếp PLC FX tương thích
FX
3S 		FX
3G 		FX
3U 		FX
3GC 		FX
3UC
Bo mạch mở rộng chức năng
FX3G-232-BD
  1. ● Bo mạch mở rộng chức năng có thể thêm vào PLC
    1. 1) Số kênh: 1
    2. 2) Phương thức giao tiếp: Toàn bộ hai chiều
    3. 3) Cách điện: Không cách điện
    4. 4) Khoảng cách truyền tối đa: 15 m
    5. 5) Lệnh điều khiển: Lệnh RS/RS2
*8
○
Tối đa.
1 đơn vị 		○
Tối đa.
2 đơn vị
*1 		× × ×
FX3U-232-BD
  1. ● Bo mạch mở rộng chức năng có thể thêm vào PLC
    1. 1) Số kênh: 1
    2. 2) Phương thức giao tiếp: Toàn bộ hai chiều
    3. 3) Cách điện: Không cách điện
    4. 4) Khoảng cách truyền tối đa: 15 m
    5. 5) Lệnh điều khiển: Lệnh RS/RS2
× × ○
Tối đa.
1 đơn vị 		× *2
○
Tối đa.
1 đơn vị
Bộ chuyển đổi cụ thể
FX3U-232ADP-MB
  1. ● Bộ chuyển đổi đặc biệt kết nối với bên trái của PLC
    1. 1) Số kênh: 1
    2. 2) Phương thức giao tiếp: Toàn bộ hai chiều
    3. 3) Cách điện: Cách điện
    4. 4) Khoảng cách truyền tối đa: 15 m
    5. 5) Lệnh điều khiển: Lệnh RS/RS2
*9
○
Tối đa.
1 đơn vị 		*3
○
Tối đa.
2 đơn vị
*1 		*4
○
Tối đa.
2 đơn vị 		○
Tối đa.
2 đơn vị 		*4
○
Tối đa.
2 đơn vị
Khối cụ thể
FX2N-232IF

Chấp nhận đơn hàng:
Tháng Mười Hai, 2023
Ngừng sản xuất:
Tháng 3, 2024

  1. ● Khối giao tiếp có thể mở rộng chức năng như một khối chức năng đặc biệt của Bộ điều khiển logic khả trình (PLC)
    1. 1) Số kênh: 1
    2. 2) Phương thức giao tiếp: Toàn bộ hai chiều
    3. 3) Cách điện: Cách điện
    4. 4) Khoảng cách truyền tối đa: 15 m
    5. 5) Lệnh FROM/TO
× × ○
Tối đa.
8 đơn vị 		× *5
○
Tối đa.
8 đơn vị
*6
PLC tích hợp sẵn
FX3G, FX3GC
tích hợp sẵn
Cổng RS-422
  1. ● Bộ điều khiển logic khả trình (PLC) có cổng RS422 tích hợp sẵn
    1. 1) Số kênh: 1
    2. 2) Phương thức giao tiếp: Toàn bộ hai chiều
    3. 3) Khoảng cách truyền tối đa: 15 m
      (phần giao tiếp RS232 chỉ)
    4. 4) Lệnh RS2
- *7
○ 		- *7
○ 		-
  • *1 Mô hình FX3G 14 pt, 24 pt: 1 bo mạch. Mô hình 40 pt, 60 pt: 2 bo mạch.
  • *2 Chỉ có thể kết nối với FX3UC-32MT-LT(-2).
  • *3 Khi kết nối với FX3G, cần có FX3G-CNV-ADP.
  • *4 Khi kết nối với FX3U, cần có FX3UC-32MT-LT(-2), bo mạch mở rộng chức năng.
  • *5 Khi kết nối với FX3UC, cần có FX2NC-CNV-IF hoặc FX3UC-1PS-5V.
  • *6 Đối với FX3UC-32MT-LT(-2), 7 đơn vị. Đối với FX3UC-**MT/D, FX3UC-**MT/DSS và FX3UC-16MR/D(S)-T, 8 đơn vị.
  • *7 Cần có FX-232AW, FX-232AWC hoặc FX-232AWC-H.
  • *8 Bo mạch mở rộng chức năng và FX3S-CNV-ADP không thể sử dụng cùng nhau.
  • *9 Khi kết nối với FX3S, cần có FX3S-CNV-ADP.

Thiết bị truyền thông RS-485

Mẫu Tính năng/Phương thức giao tiếp PLC FX tương thích
FX
3S 		FX
3G 		FX
3U 		FX
3GC 		FX
3UC
Bo mạch mở rộng chức năng
FX3G-485-BD
  1. ● Bo mạch mở rộng chức năng có thể thêm vào PLC
    1. 1) Số kênh: 1
    2. 2) Phương thức truyền thông: Nửa duplex hai chiều
    3. 3) Cách điện: không có
    4. 4) Khoảng cách truyền tối đa: 50 m
    5. 5) Lệnh điều khiển: Lệnh RS/RS2
*5
○
Tối đa.
1 đơn vị 		○
Tối đa.
2 đơn vị
*1 		× × ×
FX3G-485-BD-RJ
  1. ● Bo mạch mở rộng chức năng có thể thêm vào PLC
    1. 1) Số kênh: 1
    2. 2) Phương thức truyền thông: Nửa duplex hai chiều
    3. 3) Cách điện: không có
    4. 4) Khoảng cách truyền tối đa: 50 m
    5. 5) Lệnh điều khiển: Lệnh RS/RS2
*5
○
Tối đa.
1 đơn vị 		○
Tối đa.
2 đơn vị
*1 		× × ×
FX3U-485-BD
  1. ● Bo mạch mở rộng chức năng có thể thêm vào PLC
    1. 1) Số kênh: 1
    2. 2) Phương thức truyền thông: Nửa duplex hai chiều
    3. 3) Cách điện: Không cách điện
    4. 4) Khoảng cách truyền tối đa: 50 m
    5. 5) Lệnh điều khiển: Lệnh RS/RS2
× × ○
Tối đa.
1 đơn vị 		× *2
○
Tối đa.
1 đơn vị
Bộ chuyển đổi cụ thể
FX3U-485ADP-MB
  1. ● Bộ chuyển đổi đặc biệt kết nối với bên trái của PLC
    1. 1) Số kênh: 1
    2. 2) Phương thức truyền thông: Nửa duplex hai chiều
    3. 3) Cách điện: Cách điện
    4. 4) Khoảng cách truyền tối đa: 500 m
    5. 5) Lệnh điều khiển: Lệnh RS/RS2
*6
○
Tối đa.
1 đơn vị 		*3
○
Tối đa.
2 đơn vị
*1 		*4
○
Tối đa.
2 đơn vị 		○
Tối đa.
2 đơn vị 		*4
○
Tối đa.
2 đơn vị
  • *1 Mô hình FX3G 14 pt, 24 pt: 1 bo mạch. Mô hình 40 pt, 60 pt: 2 bo mạch.
  • *2 Chỉ có thể kết nối với FX3UC-32MT-LT(-2).
  • *3 Khi kết nối với FX3G, cần có FX3G-CNV-ADP.
  • *4 Khi kết nối với FX3U, cần có FX3UC-32MT-LT(-2), bo mạch mở rộng chức năng.
  • *5 Bo mạch mở rộng chức năng và FX3S-CNV-ADP không thể sử dụng cùng nhau.
  • *6 Khi kết nối với FX3S, cần có FX3S-CNV-ADP.

Ví dụ cấu hình hệ thống

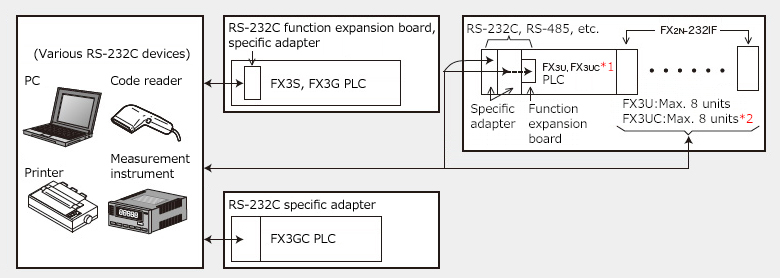

Thiết bị giao tiếp RS-232C

Thiết bị giao tiếp RS-232C
  • *1 Bo mạch mở rộng chức năng chỉ có thể được kết nối với FX3UC-32MT-LT(-2).
  • *2 Đối với FX3UC-**MT/D và FX3UC-**MT/DSS, tối đa 8 đơn vị. Đối với FX3UC-32MT-LT(-2), tối đa 7 đơn vị.

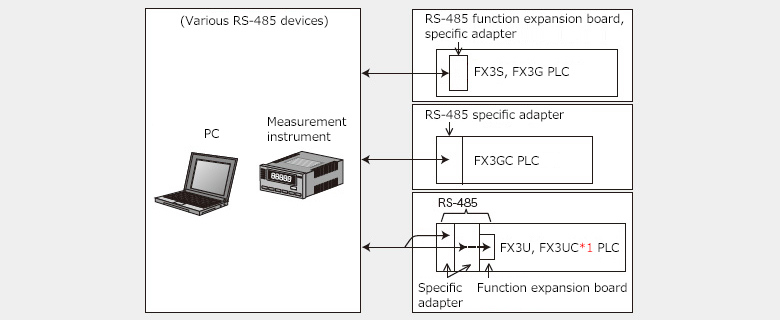

Thiết bị truyền thông RS-485

Thiết bị truyền thông RS-485
  • *1 Bo mạch mở rộng chức năng chỉ có thể được kết nối với FX3UC-32MT-LT(-2).
