Bộ điều khiển Dòng MELSEC-L
Tính năng sản phẩm -Điều khiển Analog/Nhiệt độ-

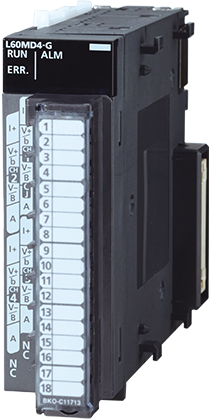

Mô-đun Đầu vào Đa (Điện áp/Dòng/Nhiệt độ)
Đầu vào đa kênh cách ly
Đầu vào đa kênh cách ly
Số lượng đầu vào: 4 kênh
Điện áp đầu vào: -10 đến 10 V DC
Dòng điện đầu vào: 0 đến 20 mA DC
Điện áp vi mô đầu vào: -100 đến 100 mV
Cặp nhiệt đầu vào: K, J, T, E, N, R, S, B, U, L, PLⅡ, W5Re/W26Re
RTD đầu vào: Pt1000, Pt100, JPt100, Pt50
Tốc độ chuyển đổi: 50 ms/kênh
Độ phân giải
Điện áp/Dòng điện/Điện áp vi mô: 1/20000
Cặp nhiệt:
B, R, S, N, PLⅡ, W5Re/W26Re: 0.3°C,
K, E, J, T, U, L: 0.1°C
RTD: Pt100, JPt100: 0.03°C/0.1°C, Pt1000, Pt50: 0.1°C

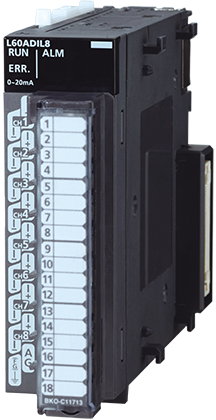

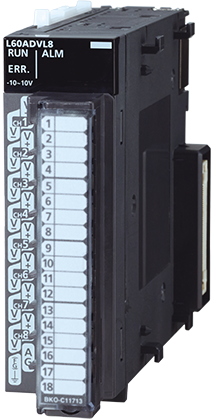

Mô-đun Đầu vào Analog
Đầu vào Analog
Đầu vào Analog
Số lượng đầu vào: 4 kênh
Điện áp đầu vào: -10 đến 10 V DC
Dòng điện đầu vào: 0 đến 20 mA DC
Tốc độ chuyển đổi: 20 µs/kênh
Độ phân giải: 1/20000
Số lượng đầu vào: 8 kênh
Điện áp đầu vào: -10 đến 10 V DC
Tốc độ chuyển đổi: 1 ms/kênh
Độ phân giải: 1/16000
Số lượng đầu vào: 8 kênh
Dòng điện đầu vào: 0 đến 20 mA DC
Tốc độ chuyển đổi: 1 ms/kênh
Độ phân giải: 1/8000

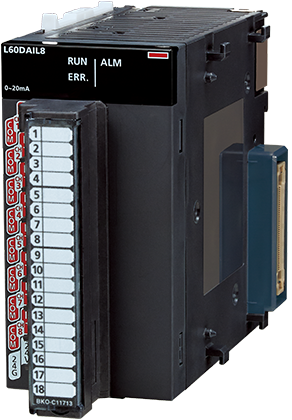

Mô-đun Đầu ra Analog
Đầu ra tương tự
Đầu ra tương tự
Số lượng đầu ra: 4 kênh
Điện áp đầu ra: -10 đến 10 V DC
Dòng điện đầu ra: 0 đến 20 mA DC
Tốc độ chuyển đổi: 20 µs/kênh
Độ phân giải: 1/20000
Số lượng đầu ra: 8 kênh
Điện áp đầu ra: -10 đến 10 V DC
Tốc độ chuyển đổi: 200 µs/kênh
Độ phân giải: 1/16000
Số lượng đầu ra: 8 kênh
Dòng điện đầu ra: 0 đến 20 mA DC
Tốc độ chuyển đổi: 200 µs/kênh
Độ phân giải: 1/8000
Mô-đun I/O Analog
Đầu vào/Đầu ra tương tự
Đầu vào/Đầu ra tương tự
Thông số kỹ thuật đầu vào tương tự
Số lượng đầu vào: 2 kênh
Điện áp đầu vào: -10 đến 10 V DC
Dòng điện đầu vào: 0 đến 20 mA DC
Tốc độ chuyển đổi: 80 µs/kênh
Độ phân giải: 1/12000
Thông số kỹ thuật đầu ra tương tự
Số lượng đầu ra: 2 kênh
Điện áp đầu ra: -10 đến 10 V DC
Dòng điện đầu ra: 0 đến 20 mA DC
Tốc độ chuyển đổi: 80 µs/kênh
Độ phân giải: 1/12000
Mô-đun Đầu vào Nhiệt độ
Đầu vào RTD
Đầu vào RTD
Số lượng đầu vào: 8 kênh
Đầu vào RTD: Pt1000, Pt100 (JIS C 1604-2013), JPt100 (JIS C 1604-1981), Pt50 (JIS C 1604-1981),
Ni500 (DIN 43760 1987), Ni120 (DIN 43760 1987), Ni100 (DIN 43760 1987),
Cu100 (GOST 6651-2009, α=0.00428), Cu50 (GOST 6651-2009, α=0.00428)
Tốc độ chuyển đổi: 40 ms/kênh
Độ phân giải: 0.1°C
■ Tính năng đầu vào đa/analog/nhiệt độ
| Chức năng | Mô-đun đầu vào đa năng (điện áp/dòng điện/ nhiệt độ) |
Mô-đun đầu vào analog | Mô-đun I/O tương tự | Mô-đun đầu vào nhiệt độ | ||||
|---|---|---|---|---|---|---|---|---|

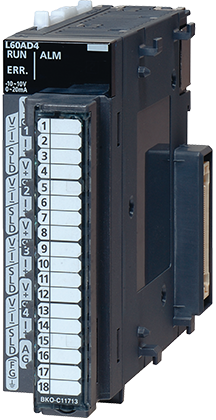

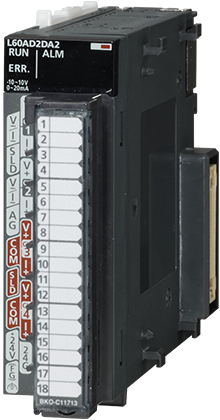

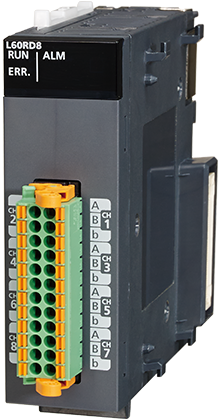

| L60MD4-G | L60AD4 | L60ADVL8 | L60ADIL8 | L60AD2DA2 | L60RD8 | |||
| Cách ly kênh | ● | — | — | — | — | — | ||
| Phương pháp chuyển đổi AD | Xử lý lấy mẫu | ● | ● | ● | ● | ● | ● | |
| Xử lý trung bình | Trung bình thời gian | ● | ● | ● | ● | ● | ● | |
| Trung bình số lượng | ● | ● | ● | ● | ● | ● | ||
| Trung bình động | ● | ● | ● | ● | ● | ● | ||
| Chức năng bộ lọc độ trễ thời gian | — | — | — | — | — | — | ||
| Chức năng lọc số | — | — | — | — | — | — | ||
| Chức năng chuyển đổi tốc độ | — | ● | — | — | — | — | ||
| Chức năng chế độ mở rộng dải đầu vào | ● | ● *1 | ● | ● | ● | — | ||
| Chức năng giữ giá trị tối đa/tối thiểu | ● | ● | ● | ● | ● | ● | ||
| Chức năng phát hiện ngắt kết nối | ● | — | — | — | — | ● | ||
| Chức năng phát hiện lỗi tín hiệu đầu vào | ● | ● | ● | ● | ● | — | ||
| Chức năng mở rộng phát hiện lỗi tín hiệu đầu vào | — | ● *1 | ● | ● | — | — | ||
| Chức năng xuất cảnh báo | Cảnh báo quy trình | ● | ● | ● | ● | — | ● | |
| Cảnh báo tỷ lệ | ● | — | — | — | — | ● | ||
| Chức năng tỷ lệ | ● | ● | ● | ● | ● | ● | ||
| Chức năng bù cảm biến 2 điểm | — | — | — | — | — | ● | ||
| Chức năng dịch | — *2 | ● *1 | — *2 | — *2 | — *2 | ● | ||
| Chức năng cắt số | — *2 | ● *1 | — *2 | — *2 | — *2 | — | ||
| Chức năng chuyển đổi khác biệt | — *2 | ● *1 | — *2 | — *2 | — *2 | — | ||
| Chức năng ghi log | — *3 | ● *1 | — *3 | — *3 | ● | — *3 | ||
| Chức năng tích hợp lưu lượng | — | ● *1 | — | — | — | — | ||
| Chức năng chuyển đổi kích hoạt | — | — | — | — | — | — | ||
| Chức năng số học biến | — | — | — | — | ● *4 | — | ||
| Chức năng đặc tính chuyển đổi biến | — | — | — | — | ● *4 | — | ||
| Chức năng đặc tính chuyển đổi biến + chức năng số học biến |
— | — | — | — | ● *4 | — | ||
- *1. Hỗ trợ bởi các mẫu có năm chữ số đầu tiên của số sê-ri là “13041” hoặc mới hơn.
- *2. Vui lòng sử dụng các khối chức năng (FB) cho chức năng dịch, chức năng cắt số kỹ thuật số và chức năng chuyển đổi khác biệt. Các khối chức năng (FB) có thể được tải xuống miễn phí từ Thư viện MELSOFT trên trang web FA của Mitsubishi Electric.
- *3. Để ghi lại, vui lòng sử dụng chức năng ghi dữ liệu của mô-đun CPU.
- *4. Hỗ trợ bởi các mẫu có năm chữ số đầu tiên của số sê-ri là “17042” hoặc mới hơn.
■ Tính năng đầu ra Analog

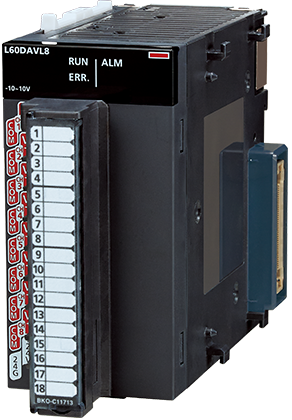

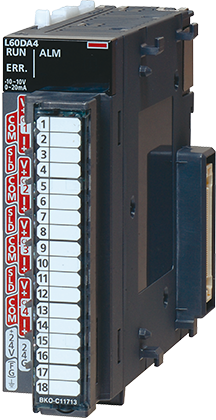

| Chức năng | Mô-đun đầu ra analog | Mô-đun I/O tương tự | |||
|---|---|---|---|---|---|
| L60DA4 | L60DAVL8 | L60DAIL8 | L60AD2DA2 | ||
| Chức năng HOLD/CLEAR đầu ra tương tự | ● | ● | ● | ● | |
| Chức năng tỷ lệ | ● | ● | ● | ● | |
| Chức năng đầu ra cảnh báo | Cảnh báo quy trình | ● | ● | ● | ● |
| Chức năng đầu ra sóng | ● *5 | ● | ● | ● | |
| Chức năng hành động bước đầu ra sóng | ● *5 | ● | ● | ● | |
| Chức năng số học biến | — | — | — | ● *6 | |
| Chức năng đặc tính chuyển đổi biến | — | — | — | ● *6 | |
| Chức năng đặc tính chuyển đổi biến + chức năng số học biến |
— | — | — | ● *6 | |
- *5. Hỗ trợ bởi các mẫu có năm chữ số đầu tiên của số sê-ri là “14041” hoặc mới hơn.
- *6. Hỗ trợ bởi các mẫu có năm chữ số đầu tiên của số sê-ri là “17042” hoặc mới hơn.

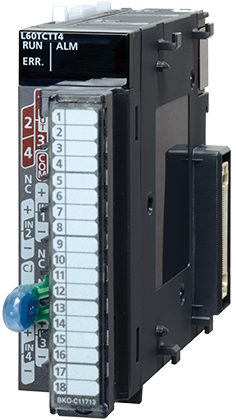

Mô-đun Điều khiển Nhiệt độ
Đầu vào cặp nhiệt
Đầu vào cặp nhiệt
Đầu vào nhiệt độ: 4 kênh
Đầu vào nhiệt độ: 4 kênh
Chức năng phát hiện ngắt kết nối bộ gia nhiệt
Đầu vào RTD
Đầu vào RTD
Đầu vào nhiệt độ: 4 kênh
Đầu vào nhiệt độ: 4 kênh
Chức năng phát hiện ngắt kết nối bộ gia nhiệt

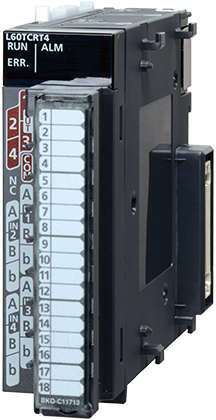

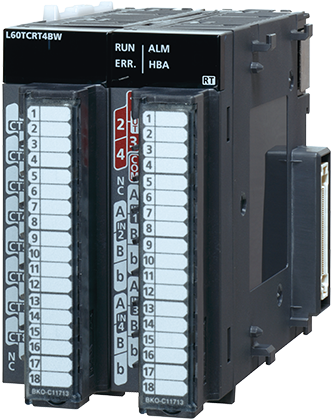

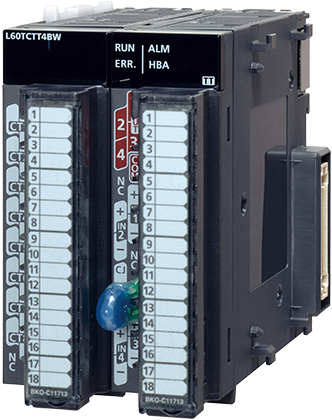

| Chức năng | L60TCTT4 | L60TCTT4BW | L60TCRT4 | L60TCRT4BW |
|---|---|---|---|---|
| Đầu vào cặp nhiệt | Đầu vào RTD | |||
| Kiểm soát tiêu chuẩn | ● | ● | ● | ● |
| Kiểm soát sưởi ấm-làm mát | ● | ● | ● | ● |
| Chức năng tự điều chỉnh | ● | ● | ● | ● |
| Chức năng triệt tiêu dòng điện đỉnh | ● | ● | ● | ● |
| Chức năng tăng nhiệt độ đồng thời | ● | ● | ● | ● |
| Chu kỳ lấy mẫu có thể chọn | ● | ● | ● | ● |
| Chế độ đầu vào nhiệt độ | ● | ● | ● | ● |
| Chế độ kiểm soát nhiệt độ | ● | ● | ● | ● |
| Chức năng phát hiện ngắt kết nối bộ gia nhiệt | — | ● | — | ● |
