Tính năng sản phẩm -CPU-

Mô-đun CPU

Giao diện truyền thông:
RS-232

Giao diện truyền thông: RS-232

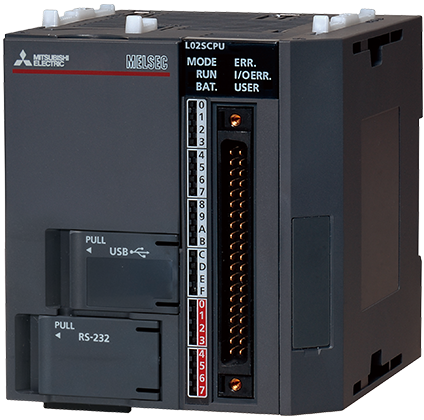

L02SCPU

Đầu ra đa năng: Loại Sink
Dung lượng chương trình: 20K bước
Tốc độ xử lý hoạt động cơ bản: 60 ns

L02SCPU-P

Đầu ra đa năng: Loại Source
Dung lượng chương trình: 20K bước
Tốc độ xử lý hoạt động cơ bản: 60 ns

Nắp kết thúc được bao gồm.
Không thể lắp đặt trên đơn vị hiển thị (L6DSPU), bộ chuyển đổi RS-232, bộ chuyển đổi RS-422/485.

Giao diện truyền thông:
Ethernet

Giao diện truyền thông: Ethernet

L02CPU

Đầu ra đa năng: Loại Sink
Dung lượng chương trình: 20K bước
Tốc độ xử lý hoạt động cơ bản: 40 ns

L02CPU-P

Đầu ra đa năng: Loại nguồn
Dung lượng chương trình: 20K bước
Tốc độ xử lý hoạt động cơ bản: 40 ns

Nắp kết thúc được bao gồm.

L06CPU

Đầu ra đa năng: Loại tải
Dung lượng chương trình: 60K bước
Tốc độ xử lý hoạt động cơ bản: 9.5 ns

L06CPU-P

Đầu ra đa năng: Loại nguồn
Dung lượng chương trình: 60K bước
Tốc độ xử lý hoạt động cơ bản: 9.5 ns

Nắp kết thúc được bao gồm.

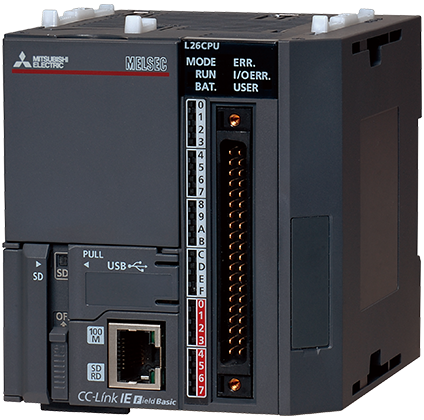

L26CPU

Đầu ra đa năng: Loại tải
Dung lượng chương trình: 260K bước
Tốc độ xử lý hoạt động cơ bản: 9.5 ns

L26CPU-P

Đầu ra đa năng: Loại nguồn
Dung lượng chương trình: 260K bước
Tốc độ xử lý hoạt động cơ bản: 9.5 ns

Nắp kết thúc được bao gồm.

Giao diện truyền thông:
Cổng Ethernet và một cổng tích hợp
Giao diện CC-Link

Giao diện truyền thông: Cổng Ethernet và một giao diện CC-Link tích hợp

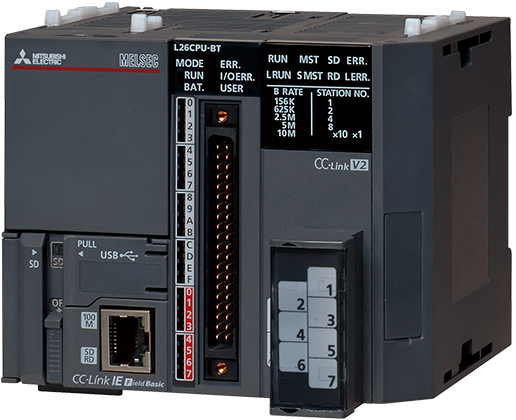

L26CPU-BT

Đầu ra đa năng: Loại tải
Dung lượng chương trình: 260K bước
Tốc độ xử lý hoạt động cơ bản: 9.5 ns

L26CPU-PBT

Đầu ra đa năng: Loại nguồn
Dung lượng chương trình: 260K bước
Tốc độ xử lý hoạt động cơ bản: 9.5 ns

Nắp kết thúc được bao gồm.

Mẫu Đầu ra đa năng Số lượng điểm I/O Dung lượng chương trình Tốc độ xử lý hoạt động cơ bản (lệnh LD) Cổng kết nối ngoại vi Mạng tích hợp
L02SCPU Loại đầu vào 1024 điểm 20K bước 60 ns USB/RS-232 —
L02CPU 40 ns USB/Ethernet —
L06CPU 4096 điểm 60K bước 9.5 ns —
L26CPU 260K bước —
L26CPU-BT
L02SCPU-P Loại đầu ra 1024 điểm 20K bước 60 ns USB/RS-232 —
L02CPU-P 40 ns USB/Ethernet —
L06CPU-P 4096 điểm 60K bước 9.5 ns —
L26CPU-P 260K bước —
L26CPU-PBT

Gói CPU

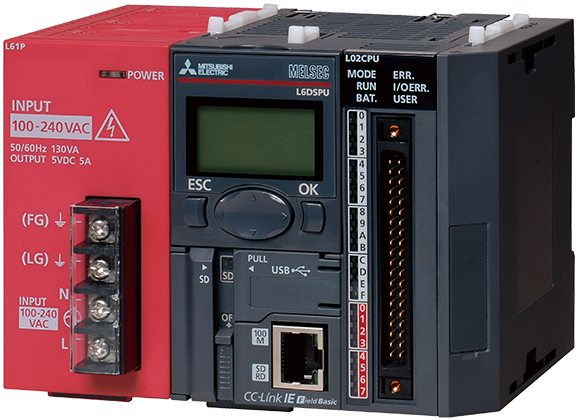

  • L02CPU-SET

    Bao gồm CPU (L02CPU), mô-đun nguồn (L61P), và đơn vị hiển thị (L6DSPU).

  • L02CPU-P-SET

    Bao gồm CPU (L02CPU-P), mô-đun nguồn (L61P), và đơn vị hiển thị (L6DSPU).

  • L06CPU-SET

    Bao gồm CPU (L06CPU), mô-đun nguồn (L61P), và đơn vị hiển thị (L6DSPU).

  • L06CPU-P-SET

    Bao gồm CPU (L06CPU-P), mô-đun nguồn (L61P), và đơn vị hiển thị (L6DSPU).

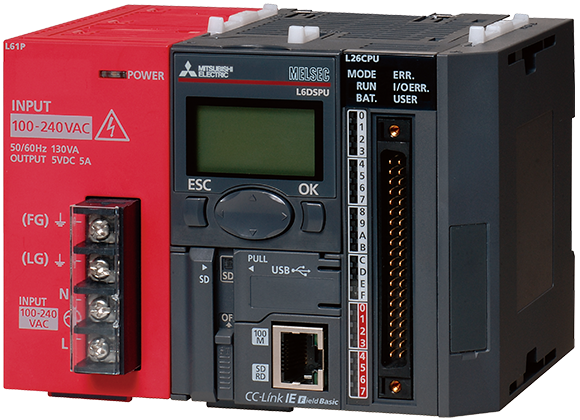

  • L26CPU-SET

    Bao gồm CPU (L26CPU), mô-đun nguồn (L61P), và đơn vị hiển thị (L6DSPU).

  • L26CPU-P-SET

    Bao gồm CPU (L26CPU-P), mô-đun nguồn (L61P), và đơn vị hiển thị (L6DSPU).

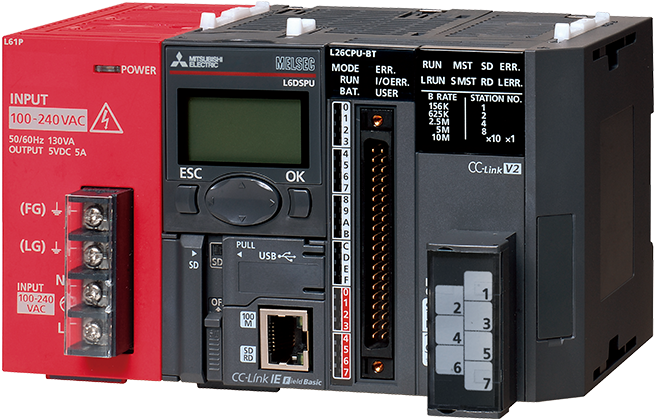

  • L26CPU-BT-SET

    Bao gồm CPU (L26CPU-BT), mô-đun nguồn (L61P), và đơn vị hiển thị (L6DSPU).

  • L26CPU-PBT-SET

    Bao gồm CPU (L26CPU-PBT), mô-đun nguồn (L61P), và đơn vị hiển thị (L6DSPU).

Mô-đun Nhánh/Mở rộng

Dành cho hệ thống mở rộng

Dành cho hệ thống mở rộng

L6EXB

nhánh

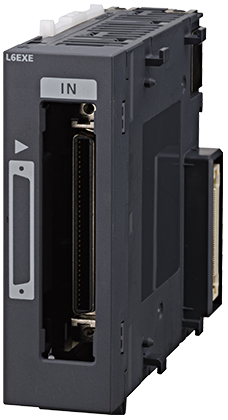

L6EXE

mở rộng

Mô-đun Cung cấp Nguồn

Đầu vào AC

Đầu vào AC

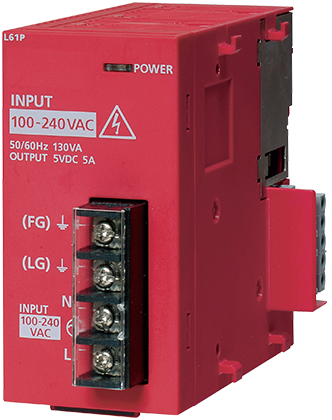

L61P

Đầu vào: 100 đến 240 V AC
Đầu ra: 5 V DC, 5 A

Đầu vào DC

Đầu vào DC

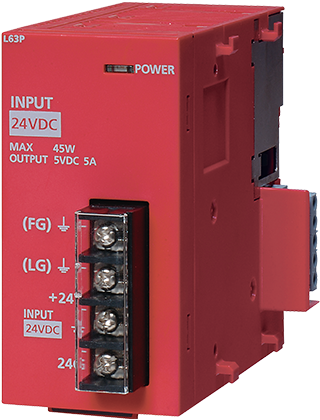

L63P

Đầu vào: 24 V DC
Đầu ra: 5 V DC, 5 A

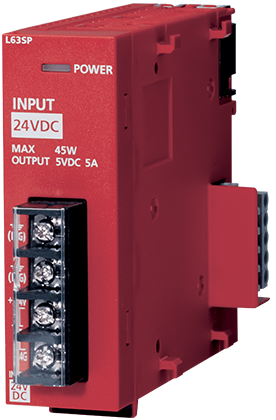

L63SP

Đầu vào: 24 V DC
Đầu ra: 5 V DC, 5 A
Loại mỏng
Không cách ly

Bộ chuyển đổi RS-232

Bộ chuyển đổi RS-232

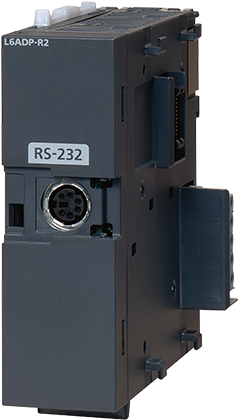

L6ADP-R2

Tốc độ truyền: 115.2 kbps
Kết nối GOT (HMI)
MELSOFT *1 kết nối
Chức năng hỗ trợ giao thức đã định nghĩa sẵn
Chức năng truyền thông nối tiếp

  • *1. Vui lòng tham khảo hướng dẫn sử dụng của từng sản phẩm MELSOFT để biết chi tiết về phần mềm được hỗ trợ.

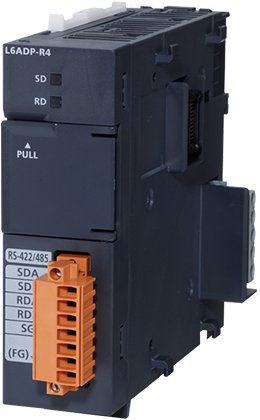

Bộ chuyển đổi RS-422/485

Bộ chuyển đổi RS-422/485

L6ADP-R4

Tốc độ truyền: 115.2 kbps
Kết nối GOT (HMI)
Chức năng hỗ trợ giao thức đã định nghĩa sẵn
Chức năng truyền thông nối tiếp

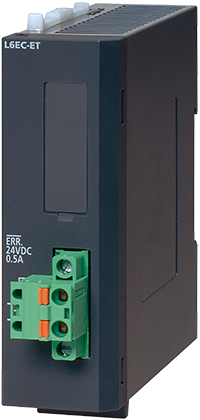

Nắp Kết thúc với Cổng Lỗi

Nắp END với đầu ra lỗi

L6EC-ET

Rơ-le đầu ra lỗi

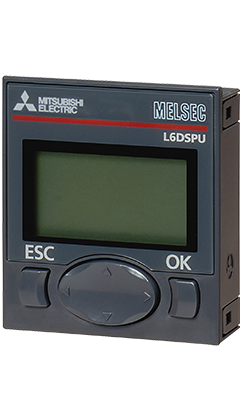

Đơn vị Hiển thị

Đơn vị hiển thị

L6DSPU
