Bộ điều khiển Dòng MELSEC-QS/WSBộ điều khiển an toàn (Dòng MELSEC-WS)
Bộ điều khiển an toàn nhỏ gọn này tuân thủ tiêu chuẩn an toàn EN ISO 13849-1 Danh mục 4/PL e và IEC 61508 SIL 3. Nó lý tưởng cho hệ thống kiểm soát an toàn quy mô nhỏ đến trung bình. Các điểm I/O an toàn có thể được mở rộng lên đến 144 điểm cho mỗi mô-đun CPU tùy theo cấu hình hệ thống. Sử dụng Công cụ Cài đặt và Giám sát chuyên dụng *1 , việc thiết lập và tạo logic có thể được thực hiện dễ dàng.
*1 Để biết thêm chi tiết về cách lấy công cụ, vui lòng liên hệ với văn phòng bán hàng hoặc đại diện của Mitsubishi Electric tại địa phương.

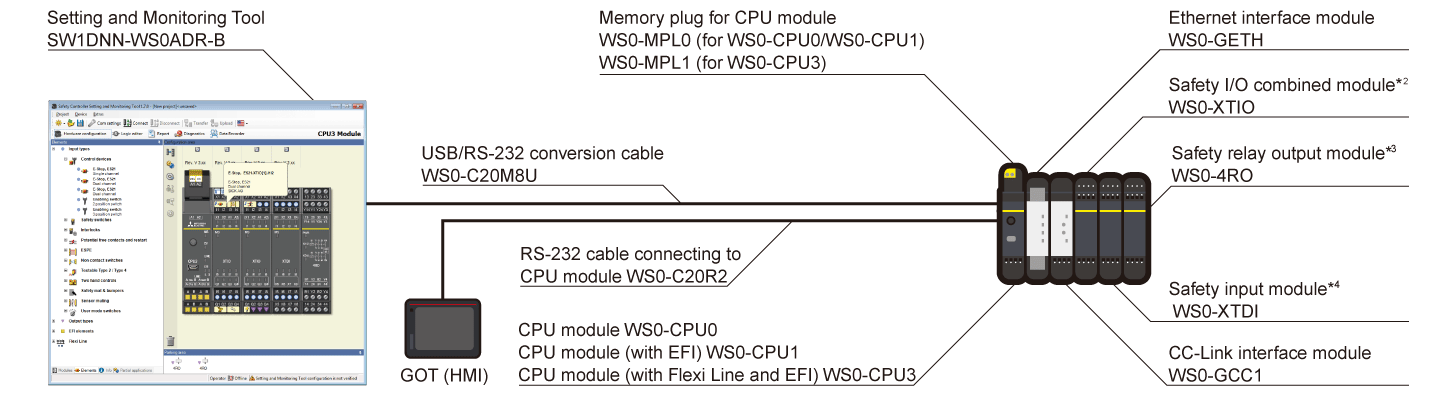

Cấu hình hệ thống
- *2. Số điểm đầu vào: 8 điểm (đấu dây đơn), Số điểm đầu ra: 4 điểm (đấu dây đơn)
- *3. Đầu ra rơ-le an toàn: 4 điểm
- *4. Số điểm đầu vào: 8 điểm (đấu dây đơn)
Kiểm soát an toàn có thể dễ dàng được thêm vào các bộ điều khiển lập trình hiện có (CC-Link/Ethernet)

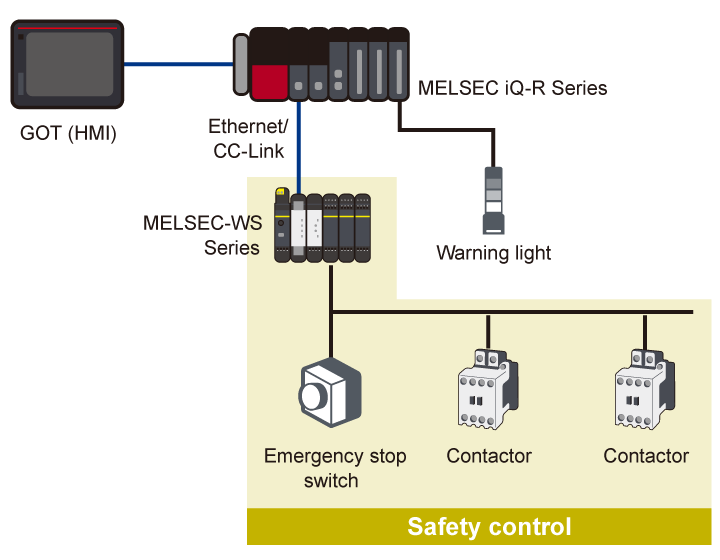

Kết nối bộ điều khiển an toàn với CC-Link, kiểm soát an toàn có thể được thực hiện với mô-đun dòng MELSEC iQ-R/Q/L hiện có. Hơn nữa, trạng thái hoạt động và trạng thái lỗi của bộ điều khiển an toàn có thể được giám sát bằng bộ điều khiển lập trình. Điều này giúp nhanh chóng xác định nguyên nhân của việc dừng khẩn cấp và thiết bị bị lỗi.
Các chức năng áp dụng với giao diện mạng
|
CC-Link (WS0-GCC1) |
Ethernet (WS0-GETH) |
|
|---|---|---|
| PLC/PC | ||
| Thông tin giám sát | ● | ● |
| Dữ liệu thông báo | ● | ● |
| Công cụ Cài đặt và Giám sát | ||
| Kết nối qua mạng | — | ● |
Khả năng mở rộng linh hoạt

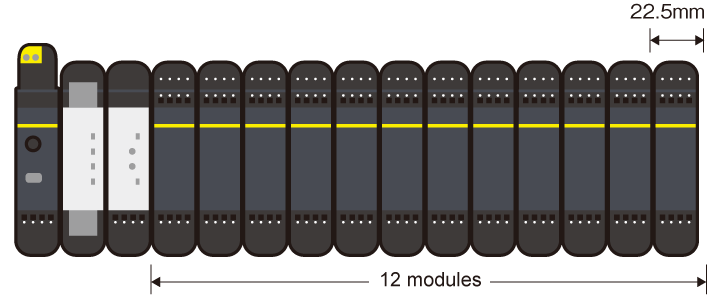

- Có thể lắp đặt tối đa 12 mô-đun đầu vào an toàn và I/O, 4 mô-đun đầu ra rơ-le an toàn và 2 mô-đun mạng.
- Các điểm I/O có thể được mở rộng lên đến 144 điểm (đầu vào đơn). Đầu vào an toàn: 96 điểm (đầu vào đơn) và đầu ra an toàn: 48 điểm (đầu ra đơn).
Chức năng ngắt nhanh đạt được thời gian phản hồi 8 ms
Chức năng ngắt nhanh cho phép mô-đun I/O an toàn ngắt đầu ra an toàn mà không cần qua mô-đun CPU đạt được thời gian phản hồi 8 ms. Vì thời gian phản hồi tương tự được đạt được ngay cả khi tăng số điểm I/O, khoảng cách an toàn có thể được rút ngắn ngay cả trong hệ thống an toàn quy mô lớn.
■ Chức năng tắt nhanh không được sử dụng

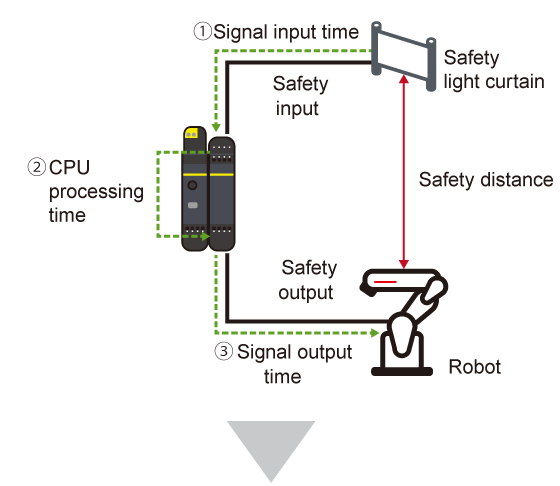

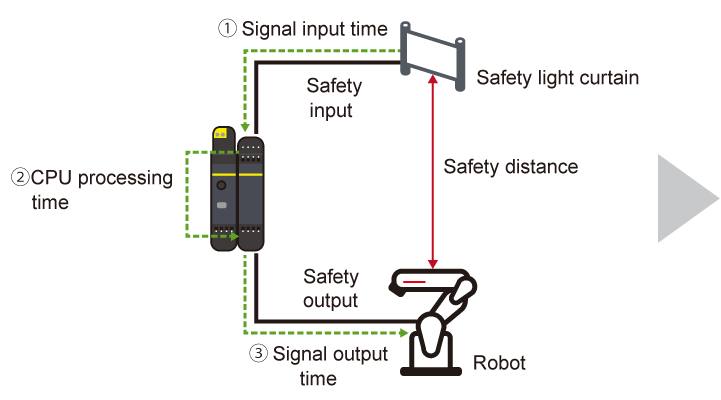

Thời gian phản hồi ＝①＋②＋③
■ Chức năng tắt nhanh được sử dụng

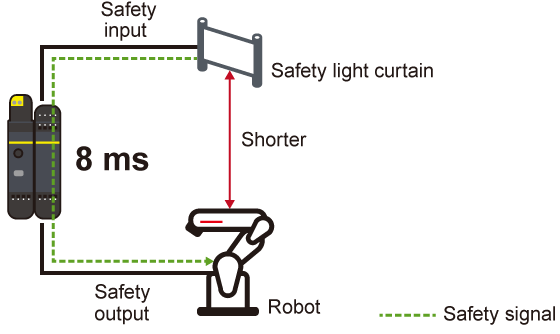

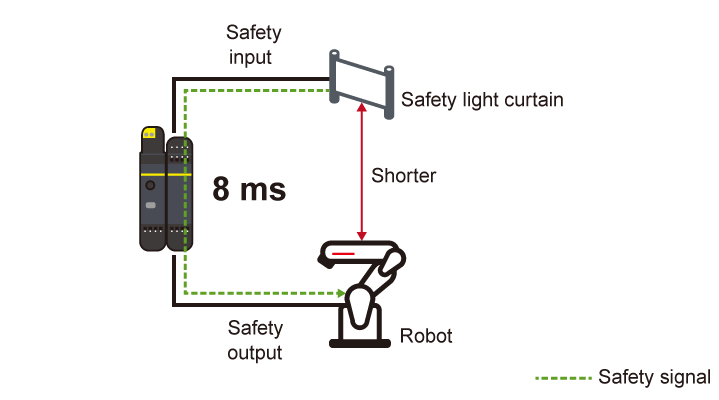

Thời gian phản hồi ＝8ms
Flexi Line/Flexi Link
Mạng truyền thông an toàn giữa các bộ
điều khiển an toàn

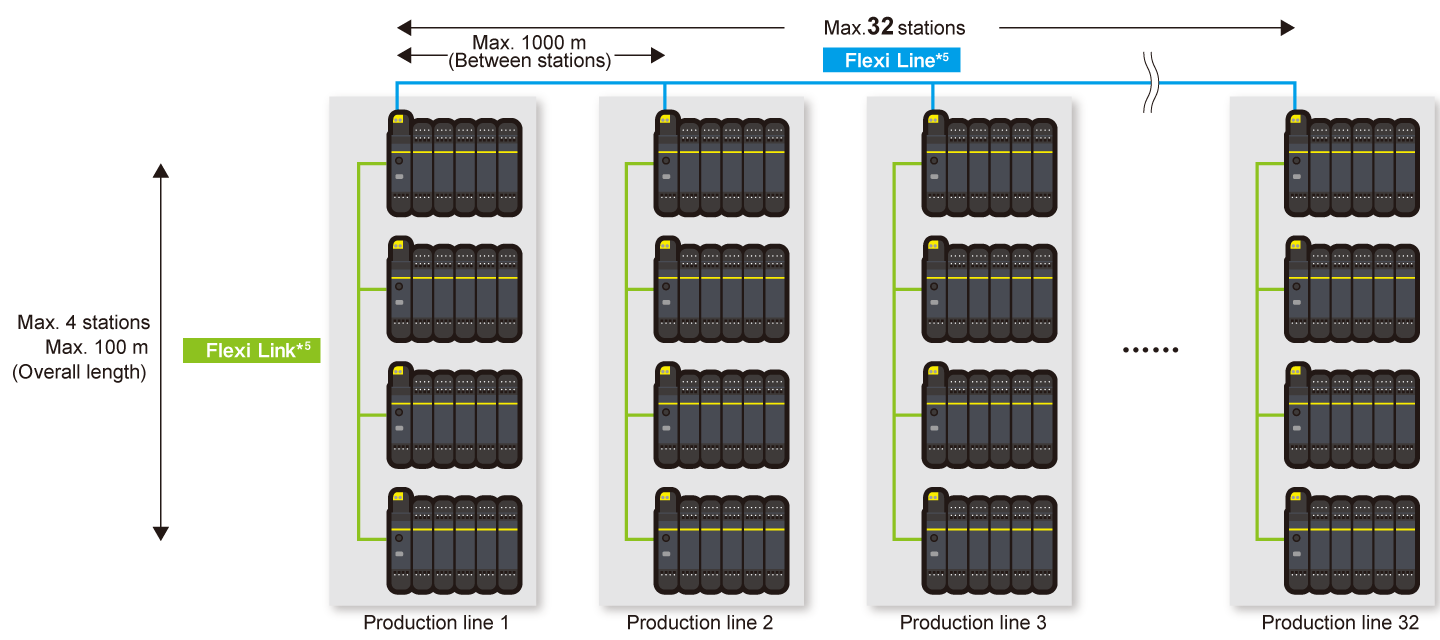

Truyền thông an toàn giữa các bộ điều khiển an toàn có thể dễ dàng được thiết lập với chi phí thấp chỉ bằng cách kết nối các mô-đun CPU bằng cáp chuyên dụng. Truyền thông an toàn được thực hiện mà không cần mô-đun mạng chuyên dụng, cho phép sử dụng tại nhiều địa điểm sản xuất khác nhau. Ngoài ra, việc phối hợp giữa nhiều thiết bị là khả thi, cải thiện an toàn cho hệ thống sản xuất.
*5. Flexi Line chỉ được hỗ trợ bởi WS0-CPU3 và Flexi Link chỉ được hỗ trợ bởi WS0-CPU1 và WS0-CPU3.
Dedicated “Setting and Monitoring Tool *6 ” provides intuitive system configuration environment
■ Cấu hình

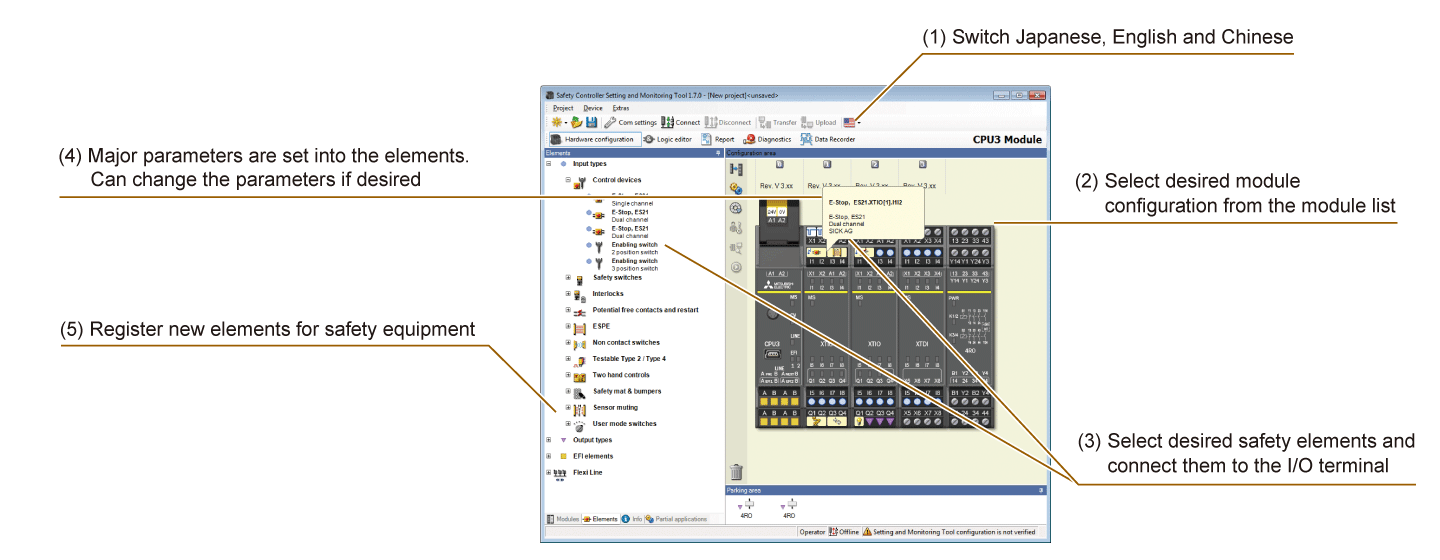

Cấu hình phần cứng có thể được thực hiện dễ dàng và nhanh chóng bằng cách sử dụng một loạt các yếu tố. *7
- *6. Để biết thêm chi tiết về cách lấy công cụ, vui lòng liên hệ với văn phòng bán hàng hoặc đại diện của Mitsubishi Electric tại địa phương.
- *7. Các tham số kết nối của thiết bị an toàn chính, chẳng hạn như công tắc dừng khẩn cấp, công tắc cửa an toàn và rèm ánh sáng an toàn, được biểu thị bằng một biểu tượng. Thực hiện cài đặt một cách đơn giản bằng cách kéo và thả. Các thành phần cho thiết bị an toàn của các đối tác của Mitsubishi cũng có sẵn. Vui lòng liên hệ với đại diện Mitsubishi địa phương của bạn.
■ Trình biên tập logic

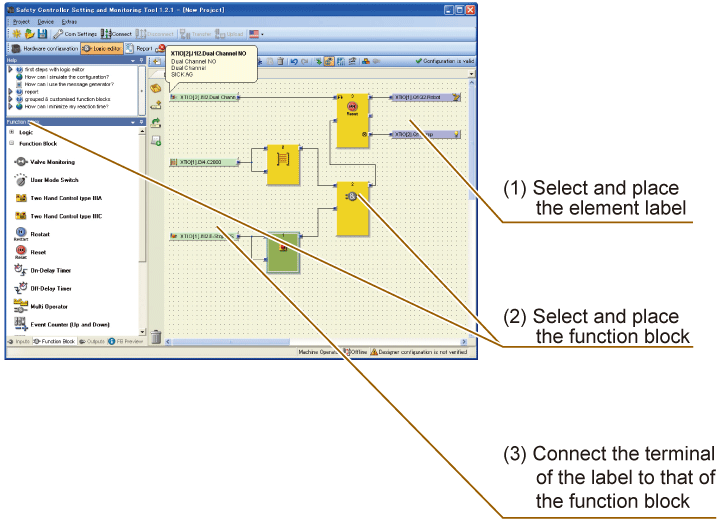

Các thành phần kết nối với đầu cuối I/O được tự động gán nhãn, giúp việc tạo logic trở nên dễ dàng hơn bằng cách sử dụng nhãn và khối chức năng.
■ Chẩn đoán/theo dõi

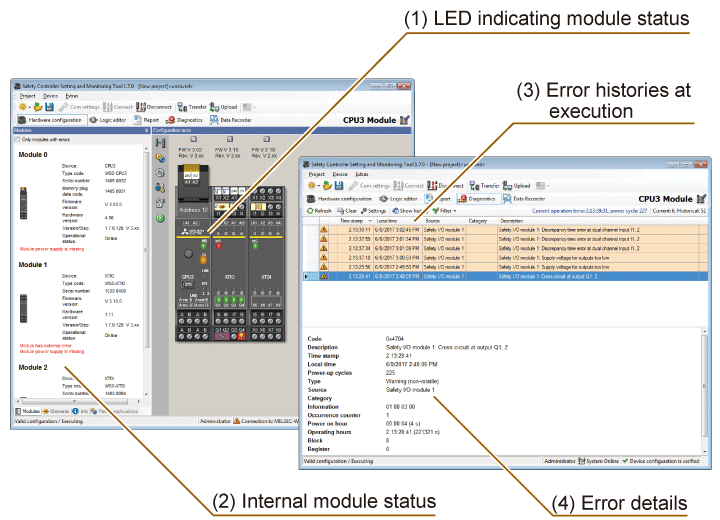

Việc theo dõi trạng thái nội bộ của các mô-đun và lịch sử lỗi là khả thi.
■ Báo cáo

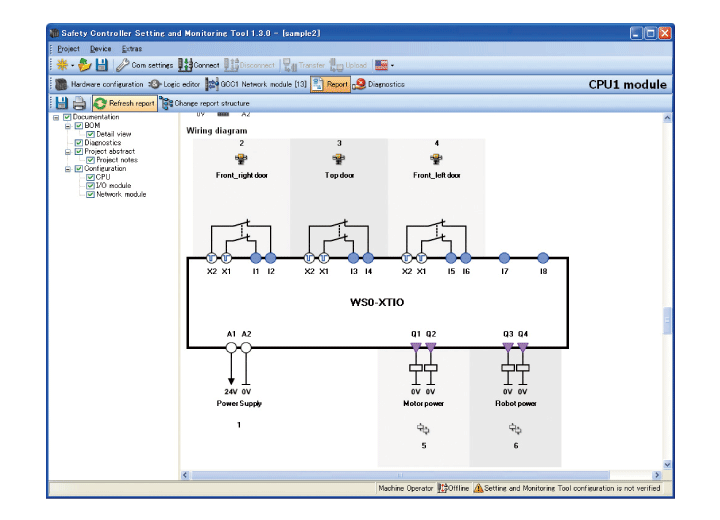

Sơ đồ đấu dây cho các mô-đun I/O có thể được tạo tự động. Chẩn đoán lỗi và các báo cáo khác có thể được tạo, in và lưu dưới dạng PDF.
■ Ma trận I/O

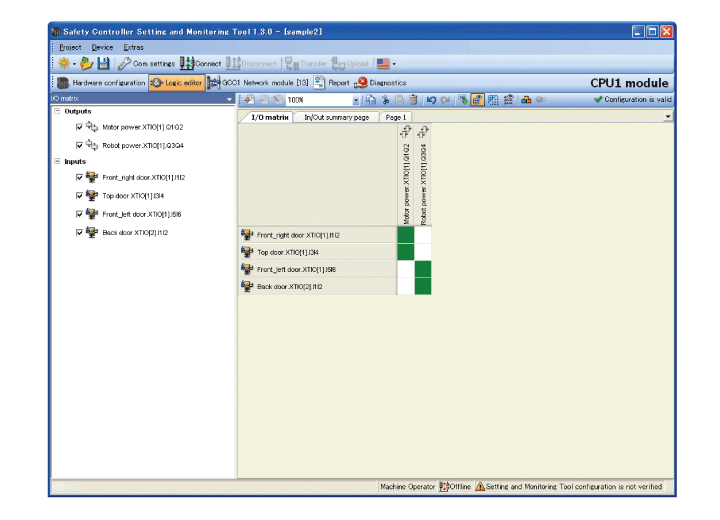

Mối quan hệ giữa đầu vào và đầu ra có thể được hiển thị dưới dạng ma trận.
■ Ghi dữ liệu

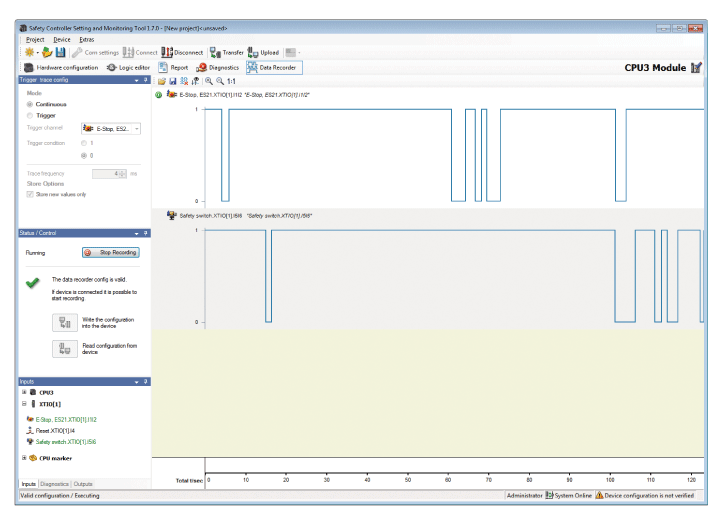

Trạng thái ON/OFF của tín hiệu đầu vào an toàn và tín hiệu đầu ra an toàn được xử lý bởi bộ điều khiển an toàn có thể được lưu trữ. *8 Kết quả được ghi lại trên Công cụ Cài đặt và Giám sát cũng có thể được xem trên máy tính để sử dụng cho việc khắc phục sự cố.
*8. Có sẵn khi một mô-đun CPU với phiên bản firmware V2.01 (phiên bản 2.XX) hoặc mới hơn và một Công cụ Cài đặt và Giám sát V1.7.0 hoặc mới hơn được sử dụng cùng nhau.
■ Nhập và xuất logic

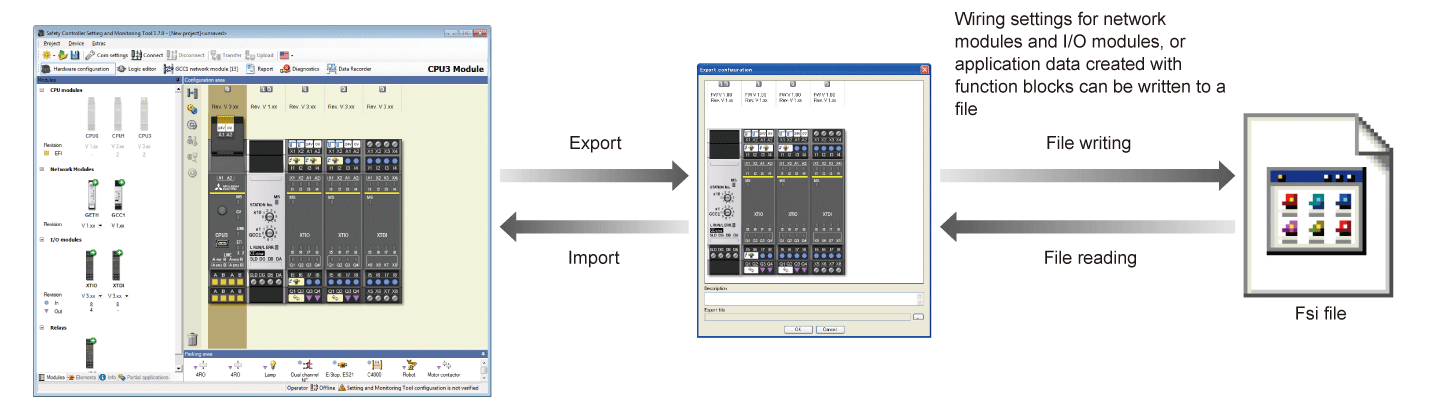

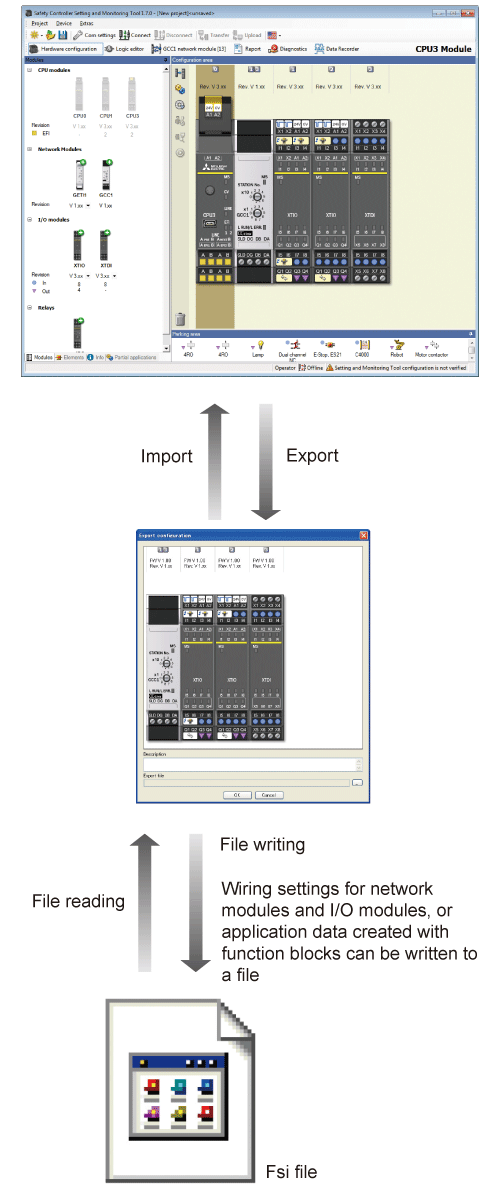

Cài đặt kết nối đến các mô-đun I/O hoặc logic ứng dụng được tạo ra bằng các khối chức năng có thể được lưu trữ trong một tệp cài đặt duy nhất, và dữ liệu có thể được đọc từ các tệp cài đặt đã lưu.
Danh sách
| Mục | Mẫu | Tên mẫu sản phẩm viết tắt |
|---|---|---|
| CPU | WS0-CPU000200 | WS0-CPU0 |
| CPU (với EFI) | WS0-CPU130202 | WS0-CPU1 |
| CPU (với EFI, Dòng Flexi) | WS0-CPU320202 | WS0-CPU3 |
|
Phích cắm bộ nhớ cho CPU (cho WS0-CPU0/WS0-CPU1) |
WS0-MPL000201 | WS0-MPL0 |
|
Cắm nhớ cho CPU (dành cho WS0-CPU3) |
WS0-MPL100201 | WS0-MPL1 |
| Đầu vào an toàn | WS0-XTDI80202 | WS0-XTDI |
| Đầu vào/ra an toàn kết hợp | WS0-XTIO84202 | WS0-XTIO |
| Đầu ra rơ-le an toàn | WS0-4RO4002 | WS0-4RO |
| Cáp chuyển đổi USB/RS-232 | WS0-C20M8U | — |
| WS0-UC-232A | ||
| Cáp RS-232 kết nối với CPU | WS0-C20R2 | — |
| Giao diện CC-Link | WS0-GCC100202 | WS0-GCC1 |
| Giao diện Ethernet | WS0-GETH00200 | WS0-GETH |
| Khối đầu nối thay thế kiểu vặn vít | WS0-TBS4 | — |
| Khối đầu nối thay thế kiểu kẹp lò xo | WS0-TBC4 | — |
| Công cụ Cài đặt và Giám sát | SW1DNN-WS0ADR-B | — |
Dòng sản phẩm MELSEC-WS được phát triển và sản xuất bởi SICK AG. SICK là nhà cung cấp giải pháp an toàn của Đức. Để biết thêm thông tin, vui lòng tham khảo các tài liệu sản phẩm liên quan hoặc liên hệ với văn phòng hoặc đại diện bán hàng của Mitsubishi Electric tại địa phương.
