Bộ điều khiển MELSEC iQ-RTính năng sản phẩm -I/O-

Sản phẩm

Mô-đun I/O

Các mô-đun I/O kỹ thuật số là các cảm biến của hệ thống tự động hóa và cung cấp giao diện cho nhiều quy trình khác nhau đến bộ điều khiển. Các thiết bị như công tắc, đèn báo và cảm biến có thể dễ dàng được kết nối với hệ thống điều khiển. Các mô-đun I/O Dòng MELSEC iQ-R có chức năng nâng cao so với các dòng hiện có, một mô-đun có thể hỗ trợ nhiều ứng dụng khác nhau, giảm chi phí triển khai và bảo trì.

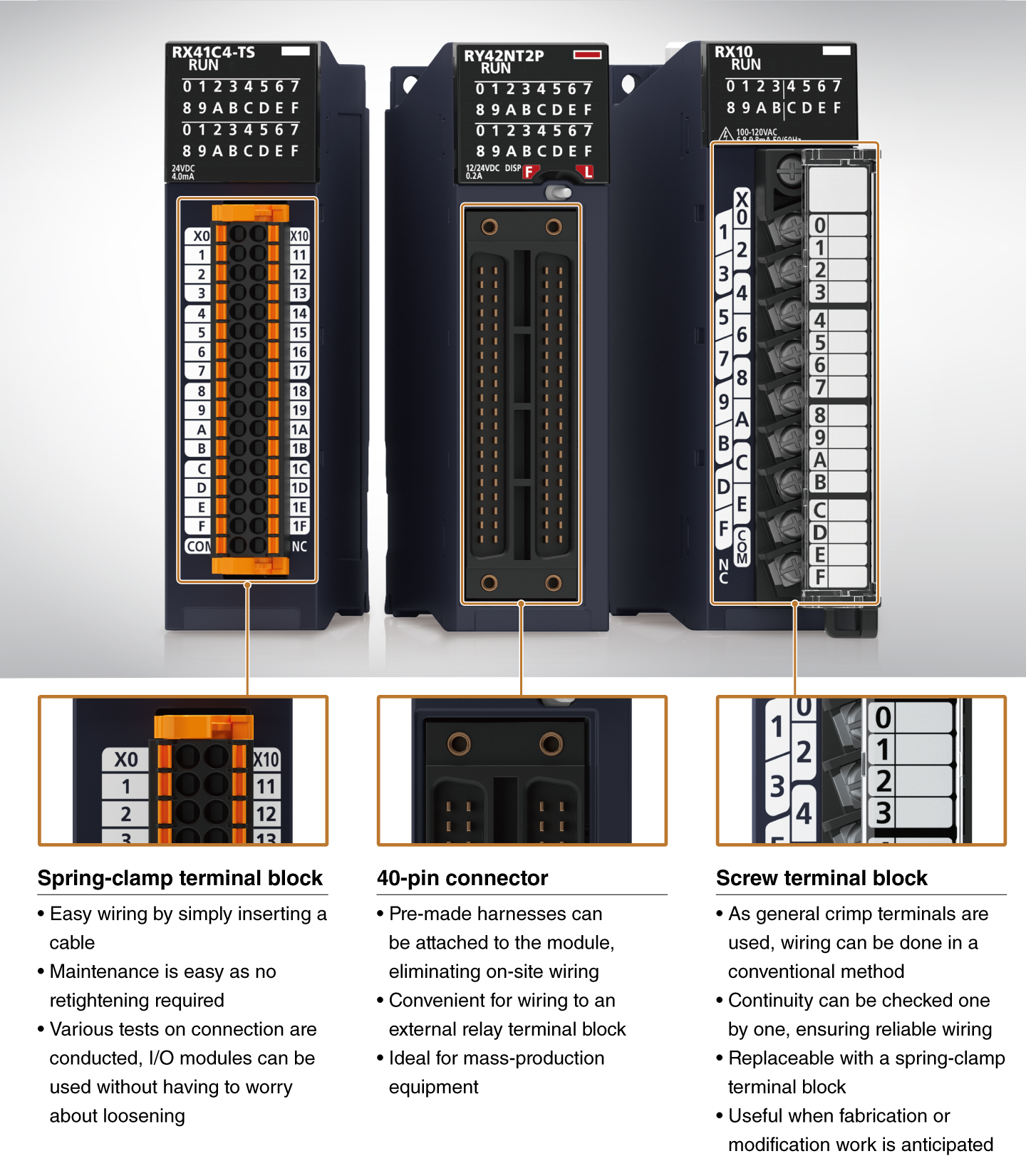

Các mô-đun có thể được lựa chọn theo các yêu cầu như độ dễ dàng trong việc đi dây, số điểm và đặc tính của các thiết bị cần kết nối.

Đầu vào Đầu vào DC + : Chung dương - : Chung âm +/- : Dương/âm
chung chia sẻ

24 V DC

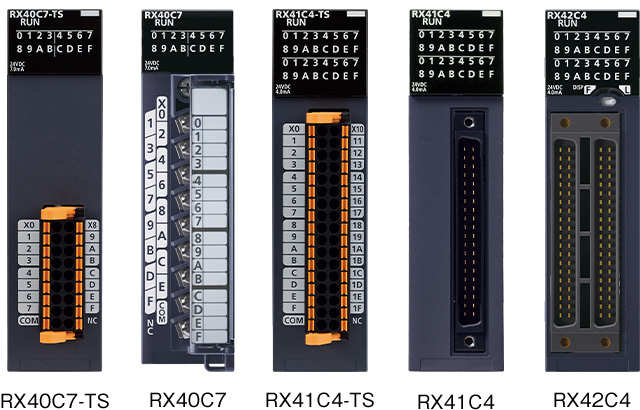

RX40C7-TS
Khối đầu nối kẹp lò xo

16 điểm +/-

RX40C7
Khối đầu nối vít

16 điểm +/-

RX41C4-TS
Khối đầu nối kẹp lò xo

32 điểm +/-

RX41C4
Kết nối 40 chân

32 điểm +/-

RX42C4
Kết nối 40 chân (2x)

64 điểm +/-

5/12 V DC

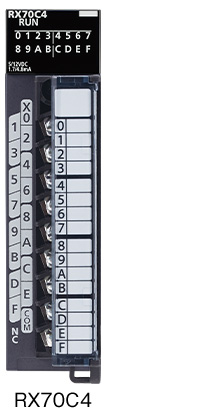

RX70C4
Khối đầu nối vít

16 điểm +/-

RX71C4
Kết nối 40 chân

32 điểm +/-

RX72C4
Kết nối 40 chân (2x)

64 điểm +/-

24 V DC tốc độ cao

RX40PC6H
Khối đầu nối vít

16 điểm +

RX40NC6H
Khối đầu nối vít

16 điểm -

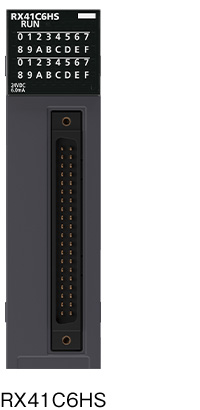

RX41C6HS
Kết nối 40 chân

32 điểm +/-

5 V DC tốc độ cao

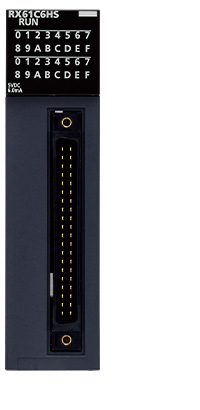

RX61C6HS
Kết nối 40 chân

32 điểm +/-

Chức năng chẩn đoán 24 V DC

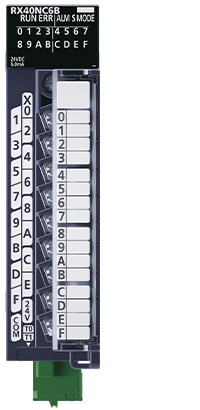

RX40NC6B
Khối đầu nối vít

16 điểm -

Chức năng an toàn 24 V DC

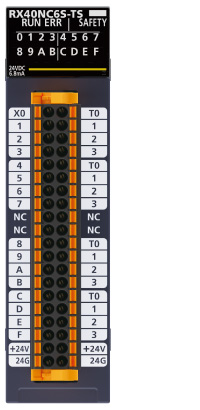

RX40NC6S-TS MỚI
Khối đầu nối kẹp lò xo

Đấu dây đơn: 16
điểm; Đấu dây
dây: 8 điểm −

Đầu vào AC

100 đến 240 V AC

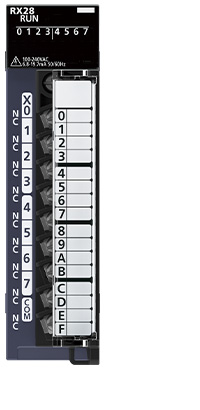

RX28
Khối đầu nối vít

8 điểm

100 đến 120 V AC

RX10-TS
Khối đầu nối kẹp lò xo

16 điểm

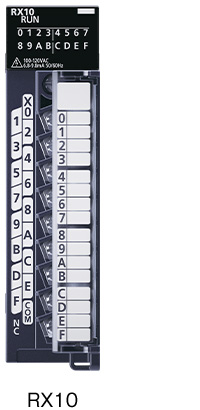

RX10
Khối đầu nối vít

16 điểm

Đầu ra Đầu ra Transistor

Loại đầu vào12/24 V DC, 0.5 A/điểm

RY40NT5P-TS
Khối đầu nối kẹp lò xo

16 điểm

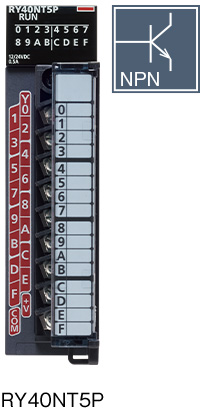

RY40NT5P
Khối đầu nối vít

16 điểm

Loại đầu vào12/24 V DC, 0.2 A/điểm

RY41NT2P-TS
Khối đầu nối kẹp lò xo

32 điểm

RY41NT2P
Kết nối 40 chân

32 điểm

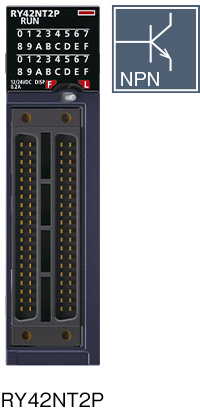

RY42NT2P
Kết nối 40 chân (2x)

64 điểm

Loại đầu ra12/24 V DC, 0.5 A/điểm

RY40PT5P-TS
Khối đầu nối kẹp lò xo

16 điểm

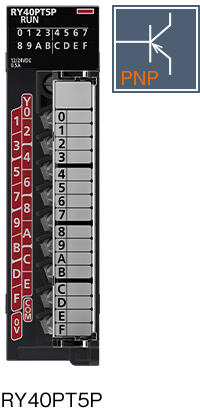

RY40PT5P
Khối đầu nối vít

16 điểm

Loại đầu ra12/24 V DC, 0.1 A/điểm

RY41PT1P-TS
Khối đầu nối kẹp lò xo

32 điểm

RY41PT1P
Kết nối 40 chân

32 điểm

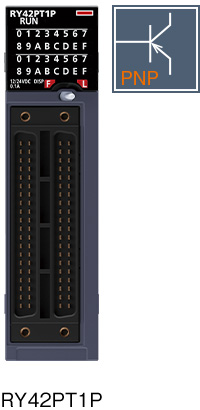

RY42PT1P
Kết nối 40 chân (2x)

64 điểm

Loại đầu vào tốc độ cao5/12/24 V DC, 0.2 A/điểm

RY41NT2H
Kết nối 40 chân

32 điểm

Loại đầu ra tốc độ cao5/12/24 V DC, 0.2 A/điểm

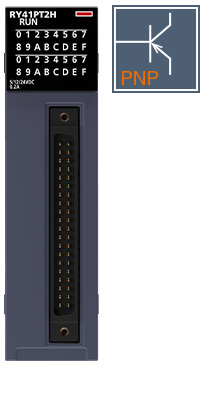

RY41PT2H
Kết nối 40 chân

32 điểm

Chức năng chẩn đoán, loại đầu ra24 V DC, 0.5 A/điểm

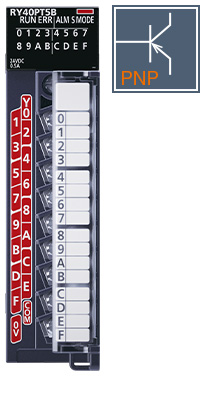

RY40PT5B
Khối đầu nối vít

16 điểm

Chức năng an toàn, loại đầu ra
24 V DC, 2 A/điểm

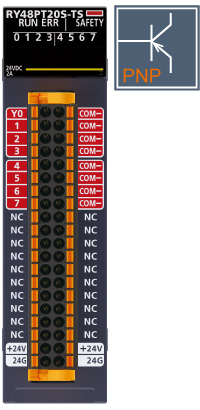

RY48PT20S-TS MỚI
Khối đầu nối kẹp lò xo

Đấu nối đơn: 8 điểm
Đấu dây kép: 4 điểm

Đầu ra Relay

24 V DC 2 A/điểm,240 V AC 2 A/điểm

RY18R2A
Khối đầu nối vít

8 điểm

RY10R2-TS
Khối đầu nối kẹp lò xo

16 điểm

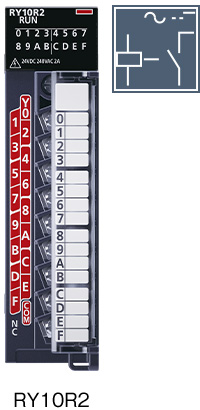

RY10R2
Khối đầu nối vít

16 điểm

Đầu ra Triac

100 đến 240 V AC, 0.6 A/điểm

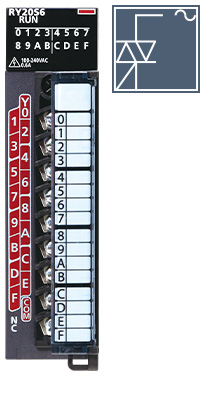

RY20S6
Khối đầu nối vít

16 điểm

Kết hợp I/O Đầu vào DC, đầu ra transistor +/- : Dương/Âm
chia sẻ chung

Loại đầu vào 24 V DC12/24 V DC, 0.2 A/điểm

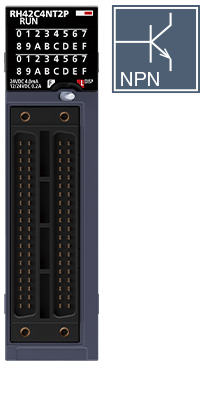

RH42C4NT2P
Kết nối 40 chân (2x)

32 điểm +/-
