Bộ điều khiển MELSEC iQ-RTính năng sản phẩm -Cấu hình hệ thống cơ bản-

Sản phẩm

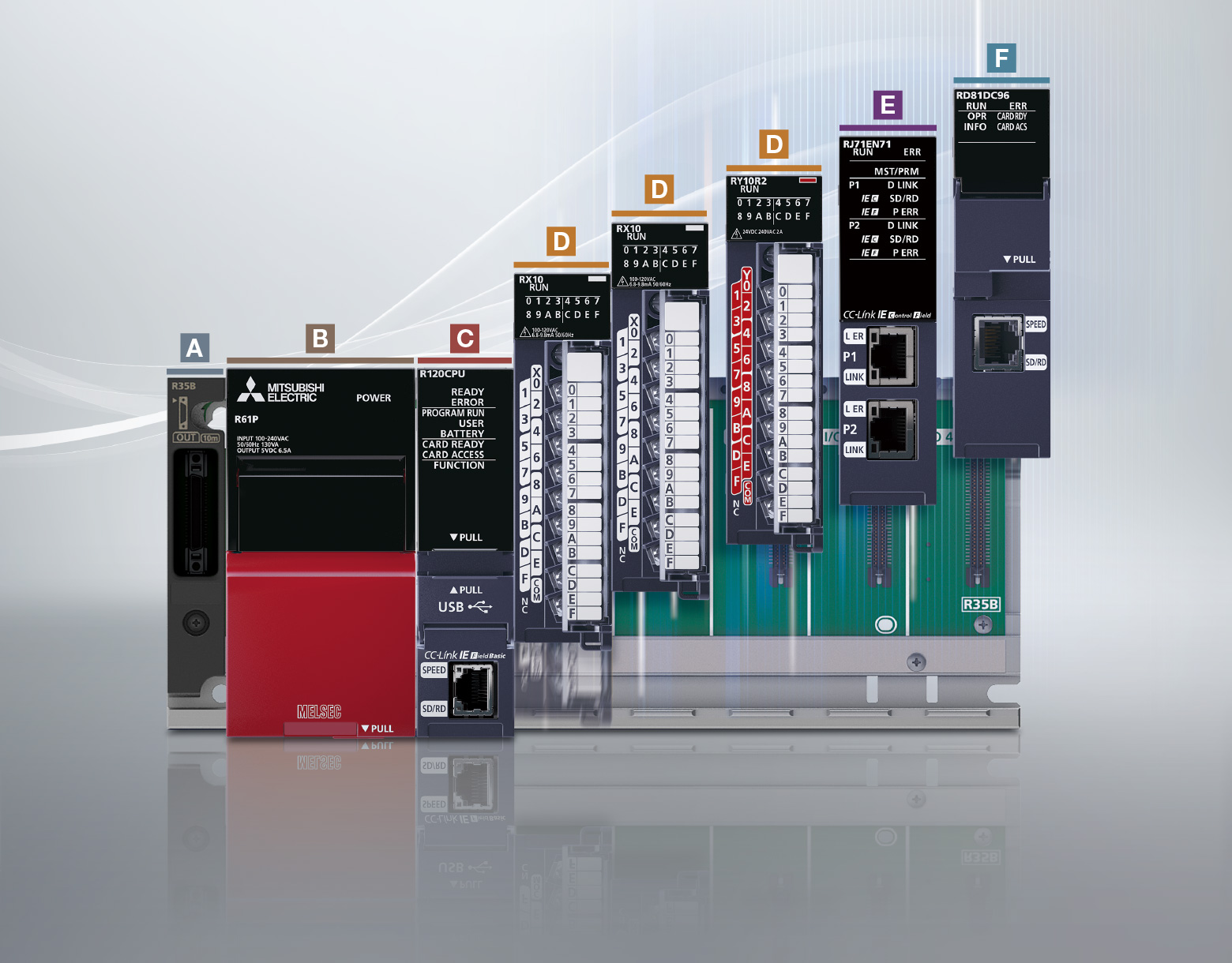

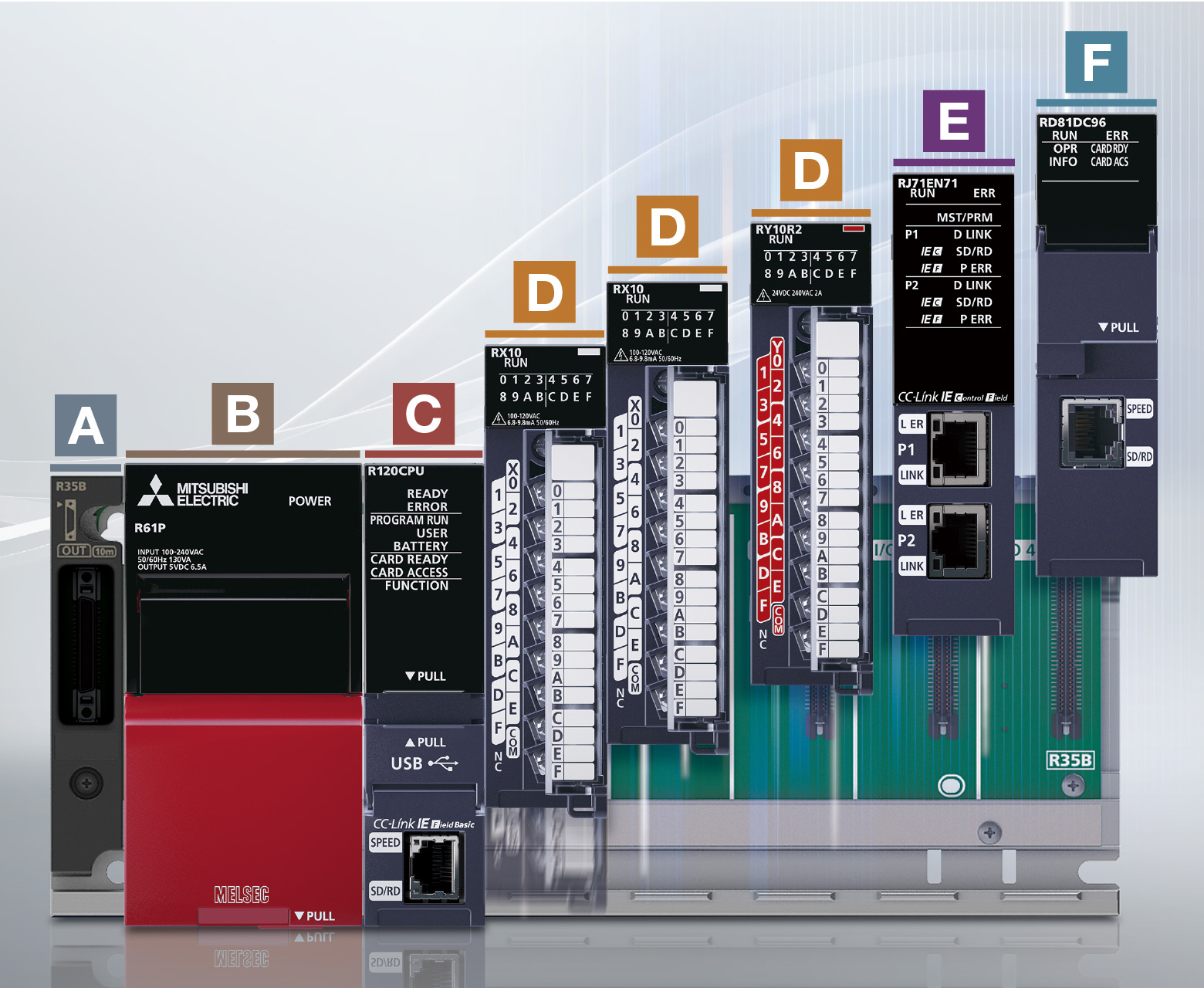

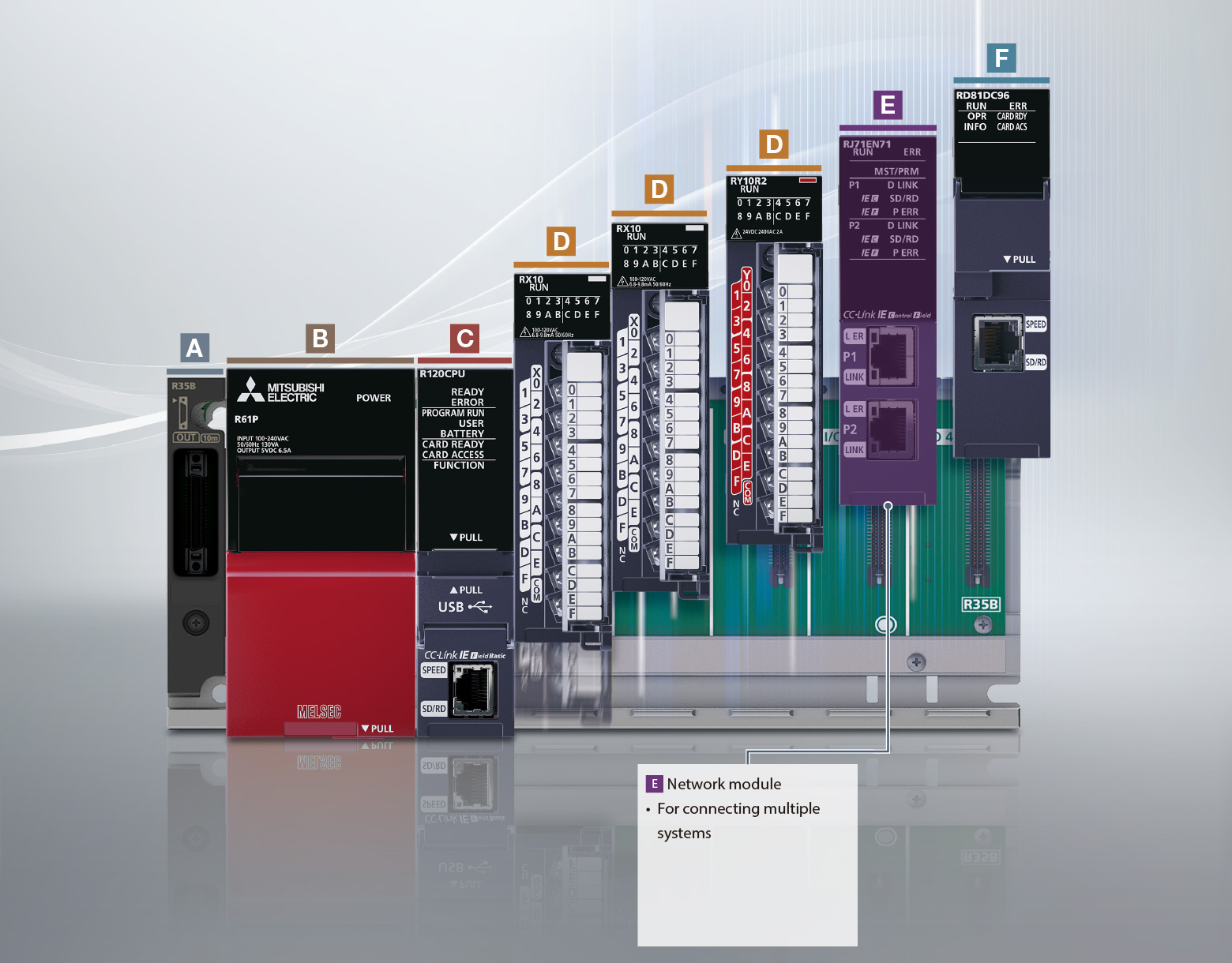

Cấu hình hệ thống cơ bản

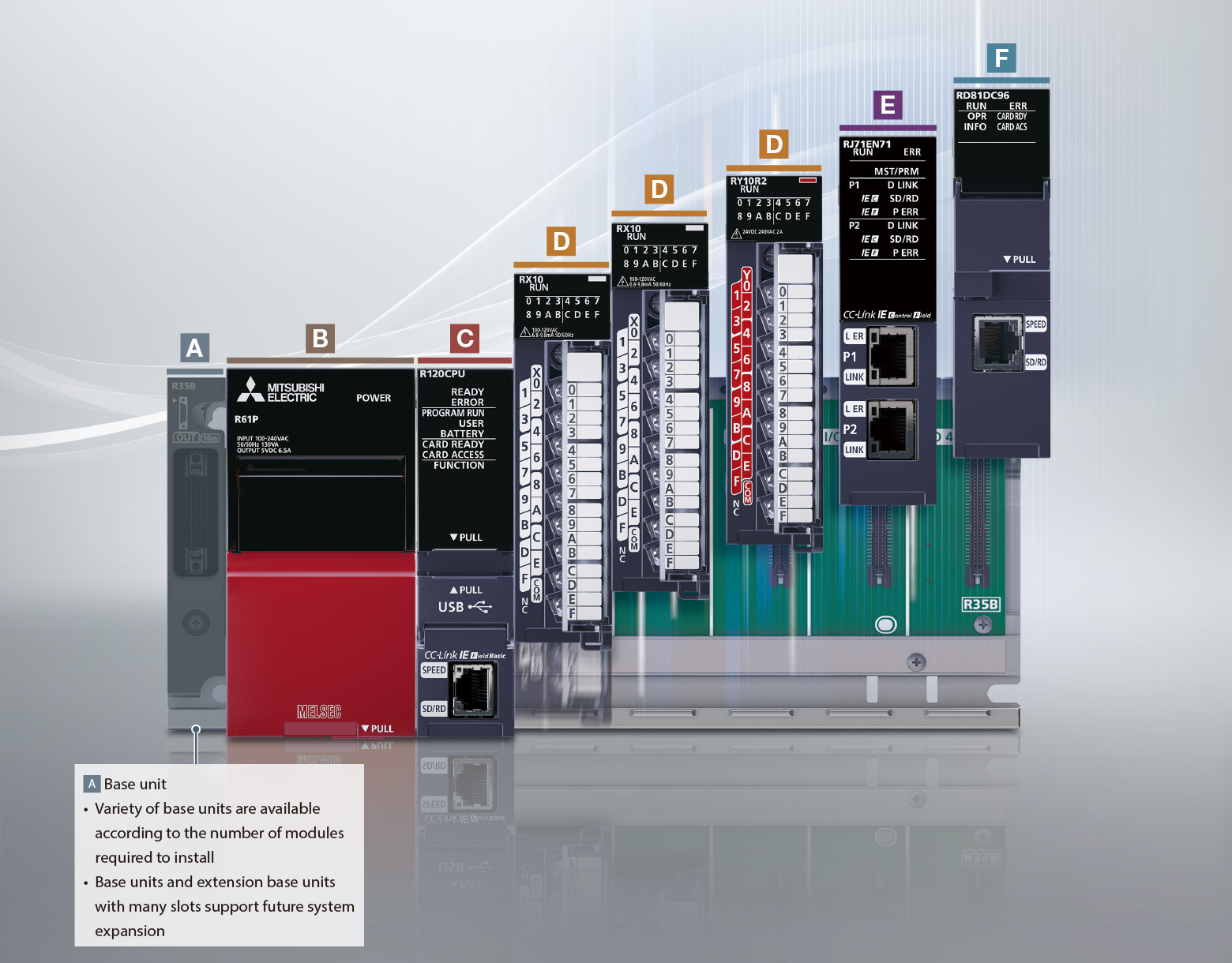

A Đơn vị cơ sở: Nhiều loại đơn vị cơ sở có sẵn tùy theo số lượng mô-đun cần lắp đặt; Đơn vị cơ sở và đơn vị cơ sở mở rộng với nhiều khe cắm hỗ trợ mở rộng hệ thống trong tương lai

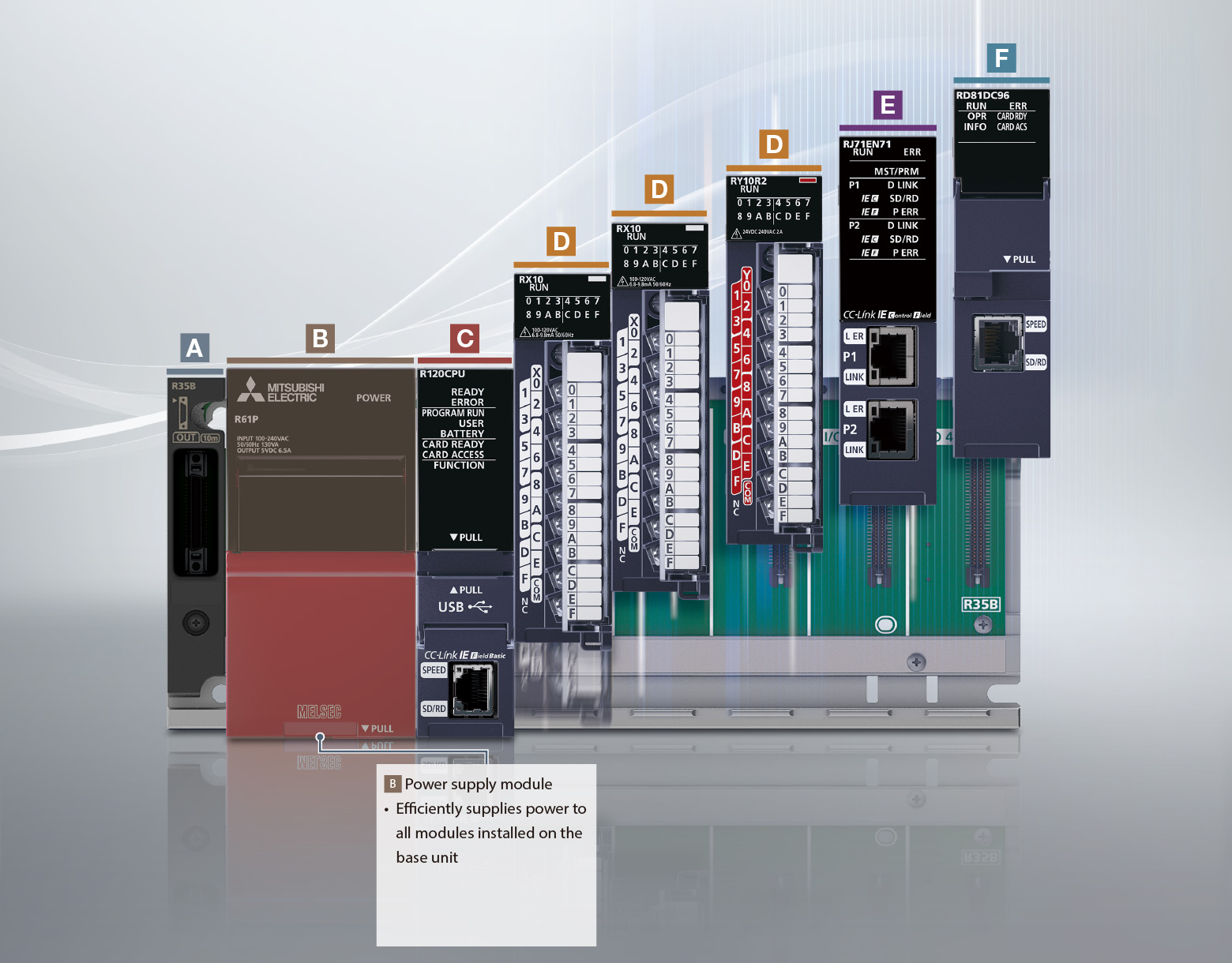

B Mô-đun nguồn: Cung cấp điện hiệu quả cho tất cả các mô-đun được lắp đặt trên đơn vị cơ sở

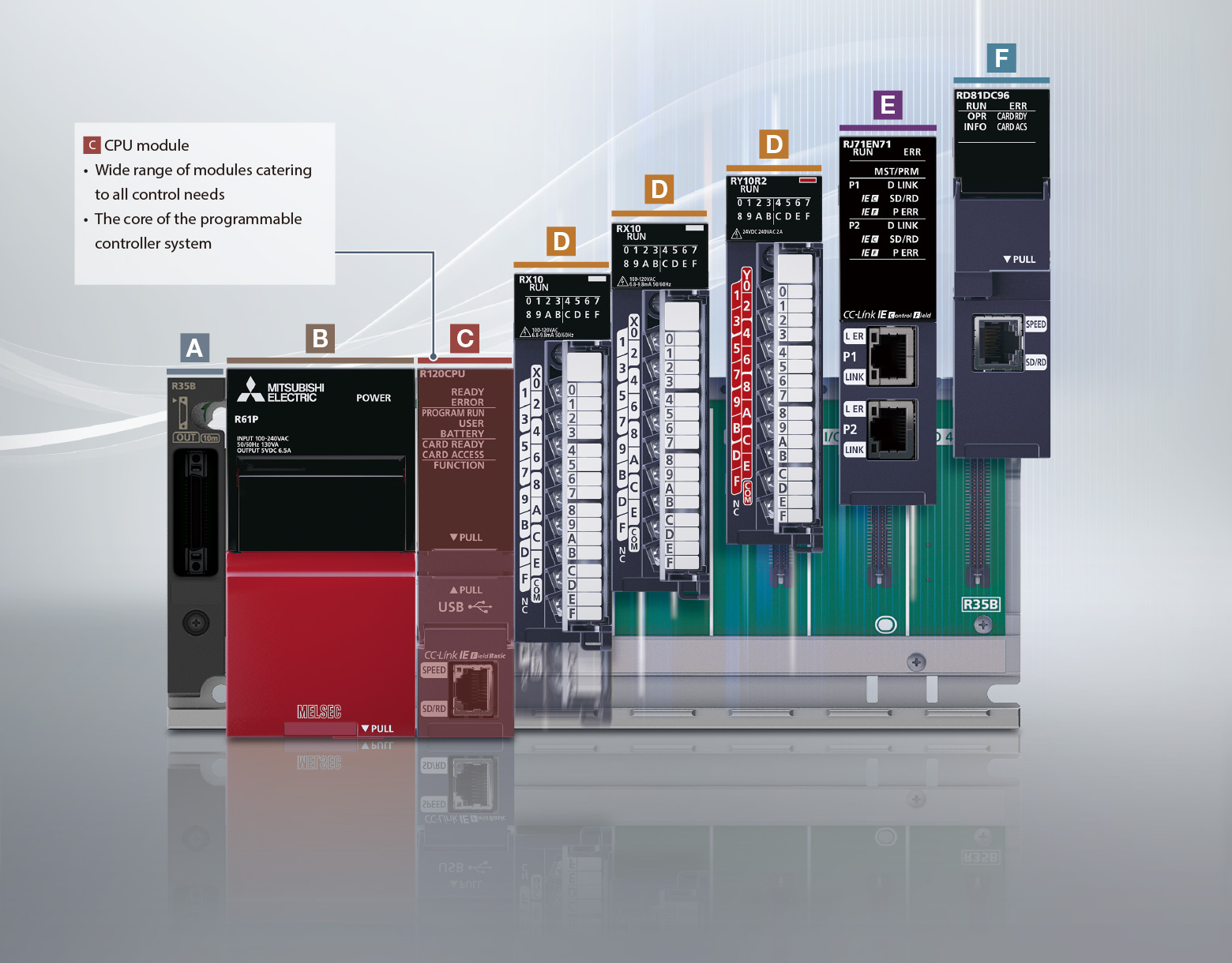

C Mô-đun CPU: Nhiều loại mô-đun đáp ứng tất cả các nhu cầu điều khiển; Trái tim của hệ thống bộ điều khiển lập trình

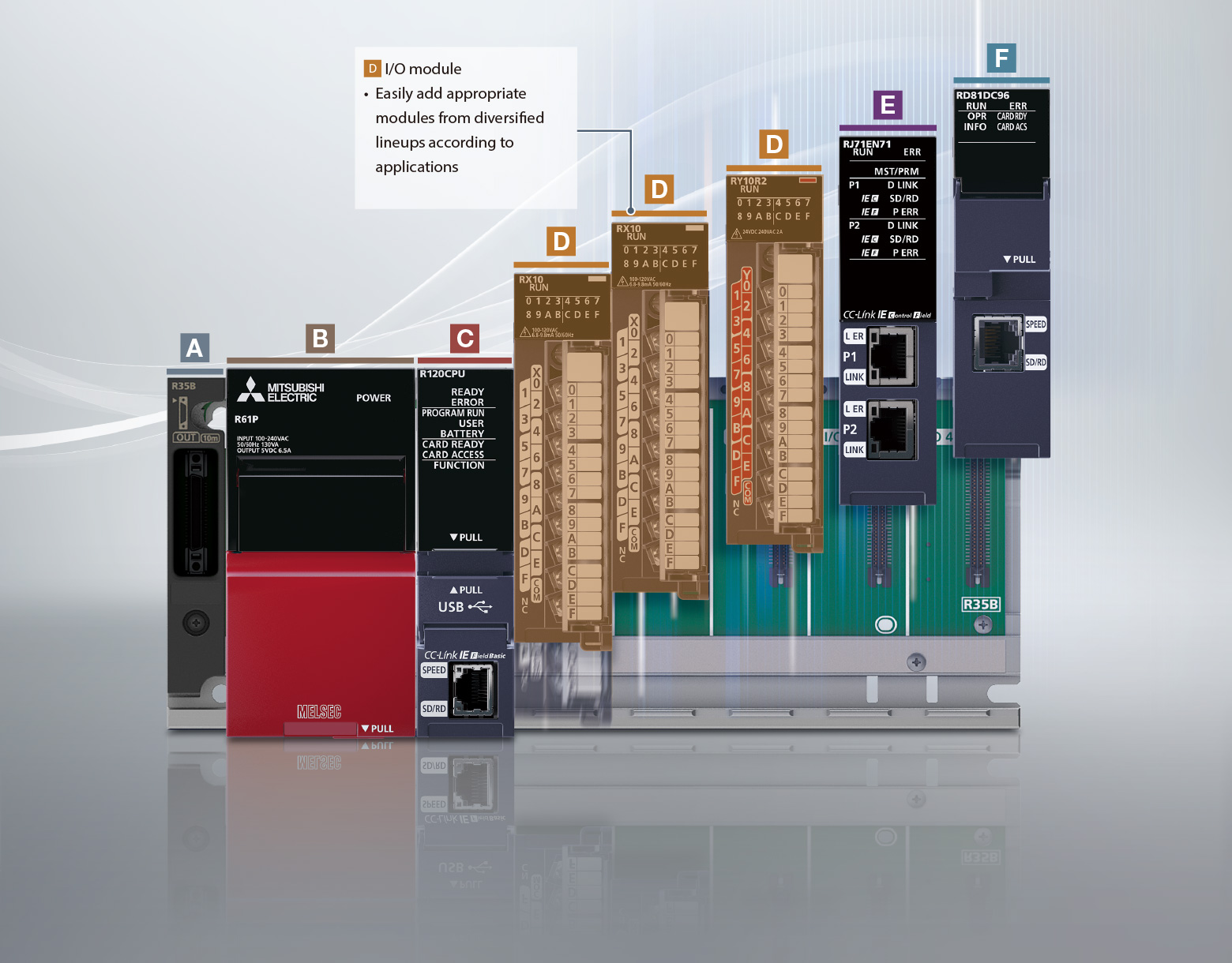

D Mô-đun I/O: Dễ dàng thêm các mô-đun phù hợp từ các dòng sản phẩm đa dạng theo ứng dụng

E Mô-đun mạng: Để kết nối nhiều hệ thống

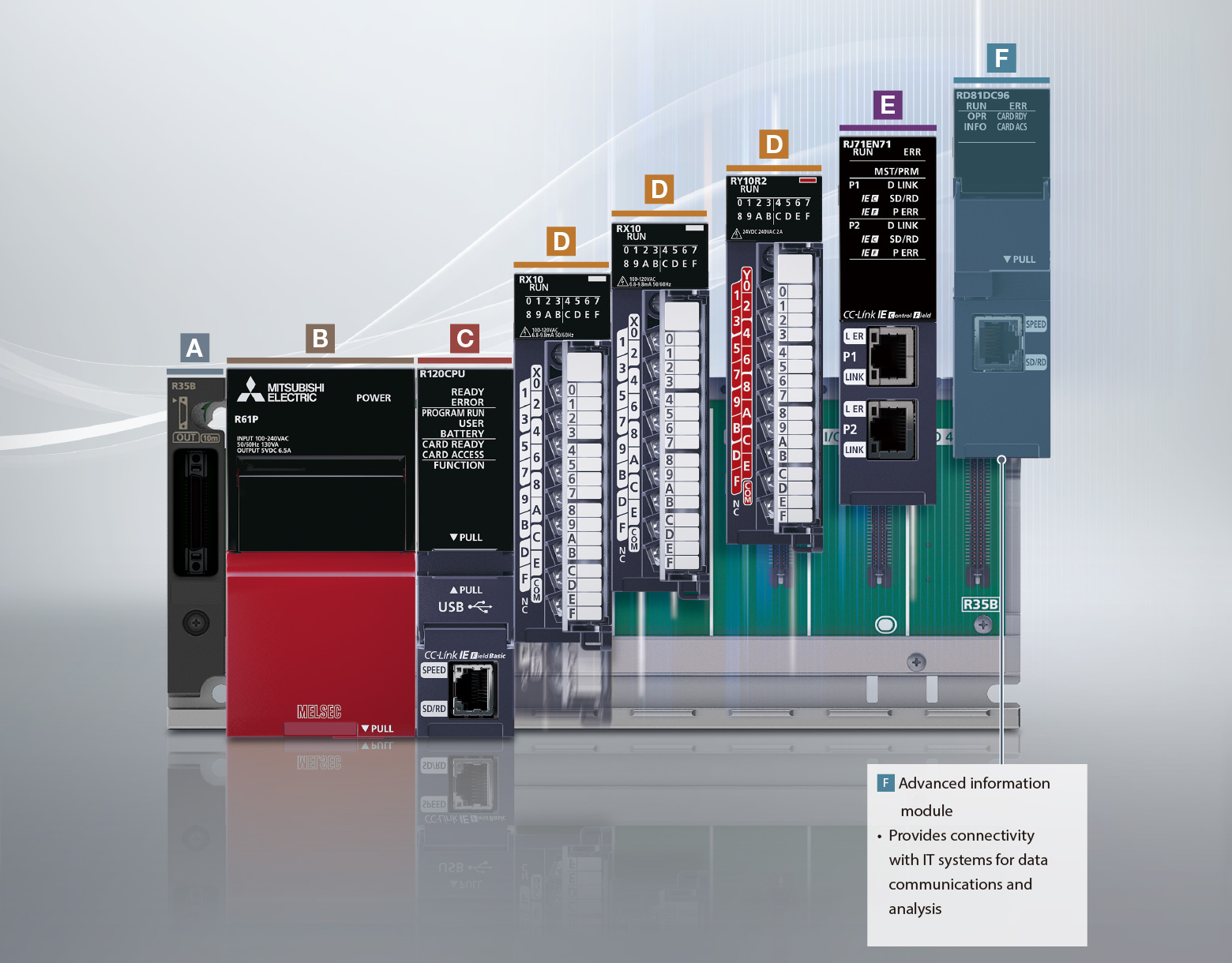

F Mô-đun thông tin nâng cao: Cung cấp khả năng kết nối với các hệ thống CNTT cho truyền thông và phân tích dữ liệu

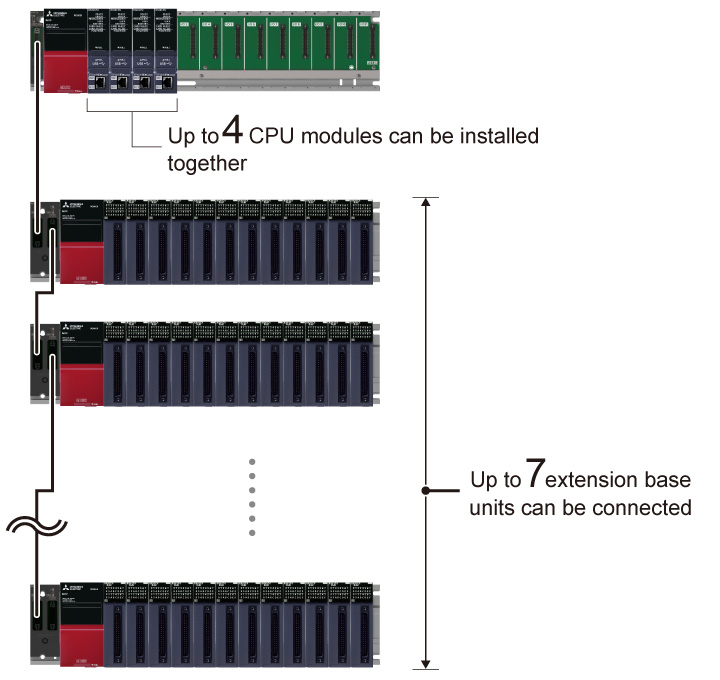

Dòng MELSEC iQ-R là một hệ thống điều khiển mô-đun được trang bị nhiều mô-đun, mỗi mô-đun có trách nhiệm riêng trong hệ thống, cho phép lựa chọn các mô-đun phù hợp theo ứng dụng.
Thiết kế mô-đun này cho phép thay thế dễ dàng các mô-đun bị lỗi khi xảy ra sự cố và thêm các mô-đun cần thiết cho việc mở rộng hệ thống.

Mô-đun nguồn

Mục	Mô-đun nguồn					Loại mỏng nguồn điện mô-đun	Mô-đun nguồn dự phòng
Mục	R61P	R62P	R63P	R64P	R69P	R61SP	R63RP	R64RP	R69RP
Đầu vào điện điện áp cung cấp	100…240 V AC (85… 264 V AC)	100…240 V AC (85… 264 V AC)	24 V DC (15.6… 31.2 V DC)	100…240 V AC (85… 264 V AC)	24 V DC (19.2… 31.2 V DC)	100…240 V AC (85… 264 V AC)	24 V DC (15.6… 31.2 V DC)	100…240 V AC (85… 264 V AC)	24 V DC (19.2… 31.2 V DC)
Tần số đầu vào	50/60 Hz ±5%	50/60 Hz ±5%	-	50/60 Hz ±5%	-	50/60 Hz ±5%	-	50/60 Hz ±5%	-
Đầu vào tối đa công suất biểu kiến (VA)	130	120	-	160	-	45	-	160	-
Công suất đầu vào tối đa (W)	-	-	50	-	65	-	50	-	65
Công suất định mức current (5 V DC, A)	6.5	3.5	6.5	9	9	2.5	6.5	9	9
Công suất định mức current (24 V DC, A)	-	0.6	-	-	-	-	-	-	-

Đơn vị cơ sở

Mục	Đơn vị cơ bản chính				Đơn vị cơ bản chính kiểu mỏng			Dự phòng nguồn điện Đơn vị cơ bản chính	Đơn vị cơ bản chính dải nhiệt độ mở rộng^*1
Mục	R33B	R35B	R38B	R312B	R32SB	R33SB	R35SB	R310RB	R310B-HT	R38RB-HT
Số lượng mô-đun I/O đã lắp đặt	3	5	8	12	2	3	5	10	10	8
Loại bộ chuyển đổi lắp đặt trên ray DIN	R6DIN1	R6DIN1	R6DIN1	R6DIN1	R6DIN1	R6DIN1	R6DIN1	R6DIN1	R6DIN1	R6DIN1
External dimensions (H × W × D, mm)	101 × 189 × 32.5	101 × 245 × 32.5	101 × 328 × 32.5	101 × 439 × 32.5	101 × 114 × 32.5	101 × 142 × 32.5	101 × 198.5 × 32.5	101 × 439 × 32.5	101 × 439 × 32.5	101 × 439 × 32.5

Đơn vị cơ sở mở rộng

Mục	Đơn vị cơ sở mở rộng (Tiêu chuẩn)					Đơn vị cơ sở mở rộng dải nhiệt độ mở rộng^*1
Mục	R65B	R68B	R612B	R610RB	R68WRB	R610B-HT	R68RB-HT	R66WRB-HT
Số lượng mô-đun I/O được lắp đặt	5	8	12	10	8	10	8	6
Mô-đun áp dụng	Mô-đun Dòng MELSEC iQ-R
Loại bộ chuyển đổi lắp đặt trên ray DIN	R6DIN1	R6DIN1	R6DIN1	R6DIN1	R6DIN1	R6DIN1	R6DIN1	R6DIN1
External dimensions (H × W × D, mm)	101 × 245 × 32.5	101 × 328 × 32.5	101 × 439 × 32.5	101 × 439 × 32.5	101 × 439 × 32.5	101 × 439 × 32.5	101 × 439 × 32.5	101 × 439 × 32.5

Đơn vị cơ sở mở rộng RQ

Mục	Đơn vị mở rộng RQ
Mục	RQ65B	RQ68B	RQ612B
Số lượng mô-đun I/O đã lắp đặt	5	8	12
Mô-đun áp dụng	Mô-đun Dòng MELSEC-Q
Loại bộ chuyển đổi lắp đặt trên ray DIN	Q6DIN2	Q6DIN1	Q6DIN1
External dimensions (H × W × D, mm)	98 × 245 × 44.1	98 × 328 × 44.1	98 × 439 × 44.1

Cáp mở rộng

Mục	RC06B	RC12B	RC30B	RC50B	RC100B
Chiều dài cáp^*2(m)	0.6	1.2	3.0	5.0	10.0

*1. Cho phép các mô-đun tiêu chuẩn Dòng MELSEC iQ-R hỗ trợ nhiệt độ môi trường hoạt động mở rộng từ 0 đến 60°C.
*2. Khoảng cách cáp tổng thể 20 m. 13.2 m với đơn vị cơ sở mở rộng RQ.
