Dòng MELSEC iQ-R

Chức năng điều khiển G-code

Điều khiển G-code

Một chương trình G-code được phân tích và thực thi bởi bộ điều khiển chuyển động.
Điều khiển G-code được áp dụng cho nhiều loại điều khiển quỹ đạo khác nhau như vẽ và cắt bằng một máy công cụ đơn giản.
Điều khiển G-code có sẵn bằng cách cài đặt thêm thư viện mở rộng điều khiển G-code (có phí bổ sung).

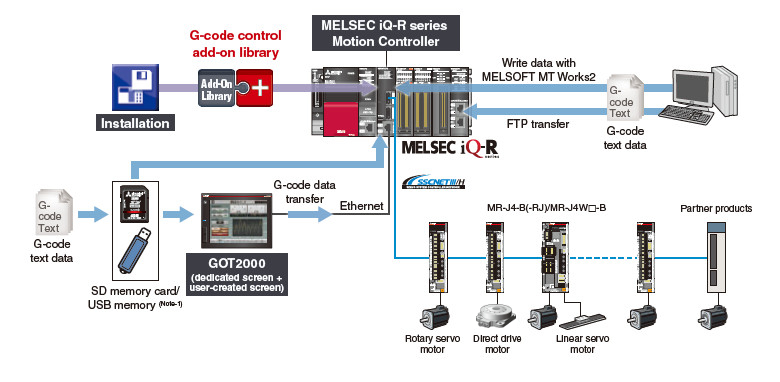

Tính năng

  • ● Các chương trình G-code có thể được chỉnh sửa trên GOT và truyền giữa GOT và CPU chuyển động.
  • ● Tối đa 16 trục có thể thực hiện điều khiển G-code. (Nội suy đồng thời: Tối đa 4 trục)
  • ● Có thể chuyển đổi giữa điều khiển bằng chương trình servo và chương trình G-code.
  • ● Điều khiển G-code có thể được kết hợp với các chức năng khác trong CPU chuyển động như chương trình Motion SFC và điều khiển đồng bộ.
  • ● Một chương trình G-code, ở định dạng văn bản, có thể được chỉnh sửa bằng một trình biên tập tổng quát.
  • ● Chức năng truyền FTP cho phép truyền dữ liệu qua mô-đun giao diện Ethernet tương thích CC-Link IE.

Tính năng

  • (Lưu ý-1): Bộ nhớ USB chỉ có thể được kết nối với GOT2000.

Ứng dụng

Xử lý với bù bán kính dụng cụ

Một tấm ván ép được gia công chính xác

Một tấm ván ép được gia công chính xác.

Xử lý với bù bán kính dụng cụ

Các cạnh thừa trên bề mặt được loại bỏ.

Các cạnh thừa trên bề mặt được loại bỏ.

Xử lý với điều khiển đường thẳng bình thường

Đường viền được niêm phong với tốc độ không đổi.

Đường viền được niêm phong với tốc độ không đổi.

[Ứng dụng]

  • • Gia công kim loại
  • • Gia công gỗ
  • • Gia công nhựa
  • • Gia công các vật liệu khác nhau

Chức năng

  • Bỏ qua góc tự động
    Giảm tải cho công cụ trong quá trình cắt góc bên trong bằng cách giảm tốc tự động.
Tự động vượt góc
  • Bù trừ bán kính công cụ
    Bù đắp đường đi chỉ cho một lượng bán kính của công cụ.
Bù bán kính dụng cụ

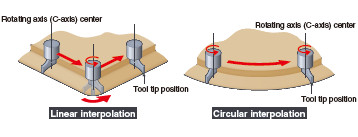

  • Kiểm soát đường thẳng bình thường
    Điều khiển sự quay của trục quay (trục C) để công cụ luôn ở hướng bình thường.
Điều khiển đường thẳng bình thường
trang đầu

Môi trường phát triển chương trình

Một chương trình G-code có thể được chỉnh sửa bằng một trình biên tập tổng quát/GOT2000/chuyển đổi dữ liệu CAD.

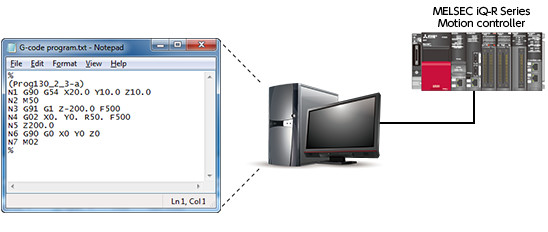

  • ● Tạo một chương trình G-code bằng một trình biên tập tổng quát
    Một chương trình G-code được tạo ra ở định dạng văn bản.
    Một trình biên tập tổng quát có thể được sử dụng để tạo một chương trình mới hoặc chỉnh sửa một chương trình.

●Tạo một chương trình G-code bằng một trình biên tập tổng quát

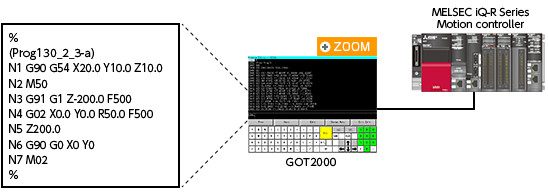

  • ● Chỉnh sửa các chương trình G-code trên GOT2000
    Các chương trình G-code có thể được chỉnh sửa trên GOT mà không cần máy tính cá nhân.

●Chỉnh sửa các chương trình G-code trên GOT2000 PHÓNG TO

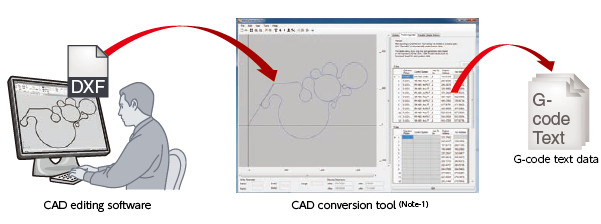

  • ● Chuyển đổi từ dữ liệu CAD sang G-code
    Dữ liệu CAD ở định dạng DXF được chuyển đổi thành chương trình G-code, sau đó chương trình được xuất ra dưới dạng dữ liệu văn bản G-code.

●Chuyển đổi từ Dữ liệu CAD sang G-code

  • (Lưu ý-1): Liên hệ với văn phòng bán hàng địa phương của bạn để biết công cụ chuyển đổi CAD.
    Ngoài việc chuyển đổi, nó cho phép bạn thay đổi thứ tự vẽ. Để chỉnh sửa dữ liệu CAD, phần mềm chỉnh sửa CAD là cần thiết.

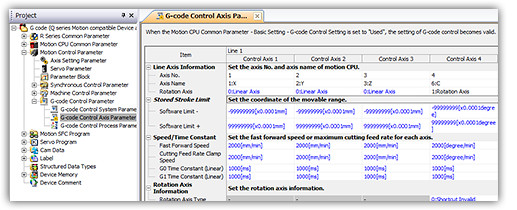

Tham số

Tham số

Đặt "tham số trục điều khiển G-code" để thực hiện điều khiển G-code.
Tham số bao gồm các mục thiết lập như:

  • • Tên trục (chọn từ X,Y,Z,A,B,C,U,V hoặc W)
  • • Lựa chọn trục tuyến tính hoặc trục quay
  • • Tốc độ chạy nhanh
trang đầu

Kết hợp giữa điều khiển G-code và điều khiển đồng bộ

Quỹ đạo chỉ với điều khiển G-code

Quỹ đạo chỉ với điều khiển G-code

Quỹ đạo với điều khiển G-code + trục băng tải

Quỹ đạo với điều khiển G-code + trục băng tải

Các trục điều khiển G-code có thể vẽ một hình tròn thực trên một chi tiết gia công khi quỹ đạo được vẽ tính đến lượng di chuyển của trục băng tải.

Kết hợp giữa điều khiển G-code và điều khiển đồng bộ

trang đầu

Danh sách G-code

Tên G-code
Định vị G00
Nội suy tuyến tính G01
Nội suy tròn G02, G03
Dừng lại G04
Kiểm tra dừng chính xác G09, G61
Nội suy tọa độ cực G12.1, G13.1
Chọn mặt phẳng G17, G18, G19
Bù trừ bán kính công cụ G38, G39, G40, G41, G42
Kiểm soát đường thẳng bình thường G40.1, G41.1, G42.1
Bù trừ chiều dài công cụ G43, G44, G49
Cài đặt hệ tọa độ cục bộ G52
Chọn hệ tọa độ máy cơ bản G53
Lựa chọn hệ tọa độ làm việc G54, G55, G56, G57, G58, G59
Tên Mã G
Kiểm soát độ chính xác cao G61.1
Vượt góc tự động G62
Chế độ cắt G64
Xoay tọa độ chương trình G68, G69
Lệnh giá trị tuyệt đối G90
Lệnh giá trị gia tăng G91
Ghi đè Chỉ định với thiết bị
Chức năng chờ tín hiệu FIN Thiết bị điều khiển mã G
Khối đơn Thiết bị điều khiển mã G
Điều khiển chương trình con M98, M99
Lệnh biến Biến chung
Lệnh thao tác =, +, -, *, /, SIN, COS, TAN, SQRT, ABS, v.v.
Lệnh điều khiển IF - GOTO
IF - THEN - ELSE - ENDIF
WHILE - DO - END
trang đầu

Thư viện bổ sung phần mềm hệ điều hành

Tên sản phẩm Mẫu Nội dung
R64MTCPU R32MTCPU R16MTCPU
Thư viện bổ sung phần mềm hệ điều hành
(Thư viện bổ sung điều khiển G-code) 		Gcode_Ctrl (Ghi chú-1)
SW10DND-GCD01 Khóa USB (Số lượng giấy phép: 1)
SW10DND-GCD05 Khóa USB (Số lượng giấy phép: 5)
SW10DND-GCD10 USB key (Số lượng giấy phép: 10)
SW10DND-GCD20 USB key (Số lượng giấy phép: 20)
SW10DND-GCD50 USB key (Số lượng giấy phép: 50)(Ghi chú-2)

(Lưu ý-1): Liên hệ với văn phòng bán hàng địa phương của bạn để biết thêm thông tin về thư viện bổ sung điều khiển G-code.

(Lưu ý-2): Khi yêu cầu hơn 50 giấy phép, hãy liên hệ với văn phòng bán hàng địa phương của bạn.

[Danh sách đóng gói thư viện bổ sung điều khiển G-code]

  • Khóa USB (để kích hoạt giấy phép)
  • Trước khi sử dụng sản phẩm
  • Giấy chứng nhận giấy phép
  • Thỏa thuận Giấy phép Phần mềm Người dùng Cuối
