Mô-đun chuyển động cơ bảnTính năng

Tính năng

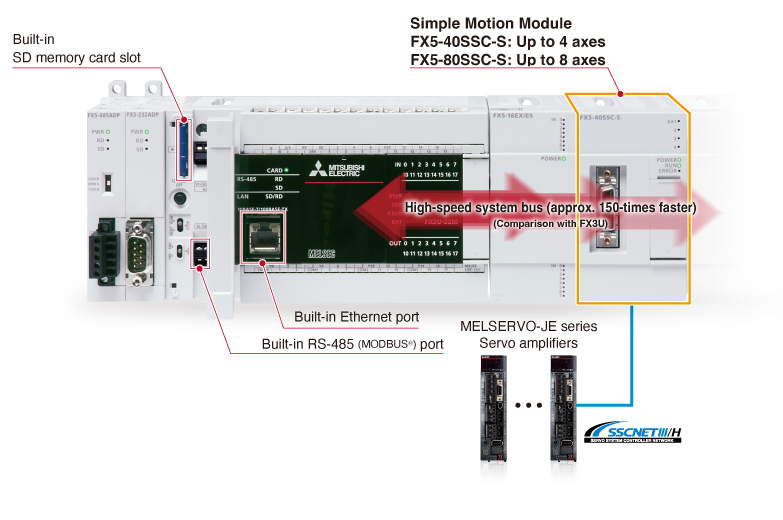

Kiểm soát đồng bộ/Cam góp phần nâng cao hiệu suất của thiết bị kích thước nhỏ

Mô-đun Chuyển động đơn giản được trang bị các chức năng kiểm soát đồng bộ và cam cần thiết cho máy chế biến thực phẩm và máy đóng gói. Kết hợp với bộ khuếch đại servo hiệu suất cao của Mitsubishi Electric, mô-đun này giúp thu gọn kích thước máy móc đồng thời vẫn đạt hiệu suất vượt trội. Ngoài ra, môi trường kỹ thuật phong phú của chúng tôi cho phép bạn xây dựng hệ thống mong muốn một cách dễ dàng.

Kiểm soát trung tâm qua SSCNETIII/H nâng cao hiệu quả trong khởi động

Mô-đun Chuyển động đơn giản có thể tập trung nhiều tham số của các bộ khuếch đại servo, giúp rút ngắn hơn nữa thời gian khởi động. Đồng thời, thông tin vận hành như điện năng tiêu thụ và tổng điện năng tiêu thụ của các bộ khuếch đại servo có thể được giám sát theo thời gian thực, từ đó giảm thêm thời gian bảo trì.

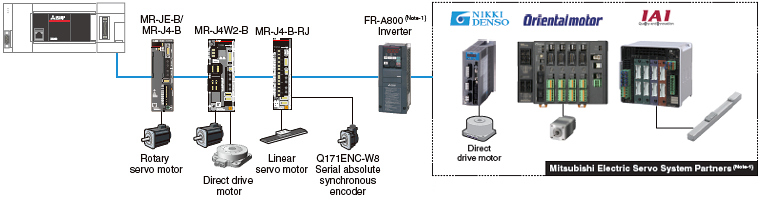

Kết nối với nhiều sản phẩm truyền động

Không chỉ động cơ servo quay mà còn động cơ servo tuyến tính, động cơ truyền động trực tiếp, biến tần dòng FR-A800, và các sản phẩm của các đối tác hệ thống servo Mitsubishi Electric cũng có thể kết nối.

• (Ghi chú-1):

• Khi sử dụng sản phẩm của đối tác hoặc biến tần FR-A800, hãy sử dụng phiên bản hỗ trợ mô-đun Chuyển động đơn giản.

Mô-đun Chuyển động đơn giản mở ra nhiều khả năng cho hiệu suất cao hơn

Mạng đồng bộ tốc độ cao SSCNETIII/H

• Tốc độ truyền thông được tăng lên 150 Mbps full duplex (tương đương với 300 Mbps half duplex), nhanh gấp ba lần so với tốc độ thông thường.
  Phản hồi hệ thống được cải thiện đáng kể.
• Kiểm soát mượt mà một máy móc có thể thực hiện bằng cách sử dụng giao tiếp nối tiếp tốc độ cao với thời gian chu kỳ 0.222 ms.
• Giao tiếp đồng bộ được thực hiện với SSCNETIII/H, mang lại lợi thế kỹ thuật cho các máy móc yêu cầu kiểm soát xác định.

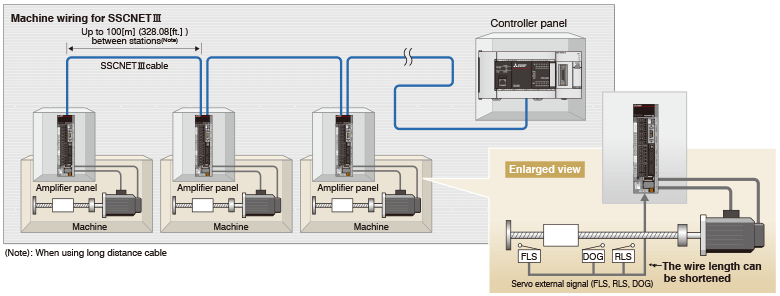

• Việc đi dây khoảng cách dài có thể lên đến 3200 m (10498.69 ft.) cho mỗi hệ thống (tối đa 100 m (328.08 ft.) giữa các trạm x trục điều khiển lên đến 32 trục), phù hợp cho các hệ thống quy mô lớn.
• Các bộ khuếch đại servo tương thích với SSCNETIII/H và SSCNETIII có thể được sử dụng cùng nhau.
  (Tốc độ giao tiếp khi các sản phẩm tương thích SSCNETIII được sử dụng cùng nhau trong cùng một hệ thống: 150 Mbps full duplex)
  • (Ghi chú):SSCNET (Mạng điều khiển hệ thống servo)

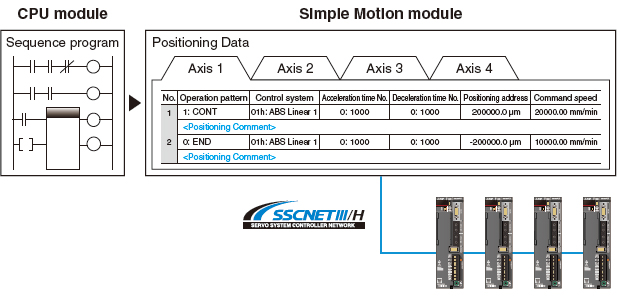

Kiểm soát định vị

Việc kiểm soát định vị được thực hiện dễ dàng bằng chương trình tuần tự khởi động dữ liệu định vị từ bảng điểm. Để đáp ứng nhiều ứng dụng đa dạng, nhiều phương pháp điều khiển định vị khác nhau có sẵn: nội suy tuyến tính, nội suy tròn 2 trục, cấp liệu bước cố định và điều khiển quỹ đạo liên tục, v.v.

Kiểm soát đồng bộ/Cam

Kiểm soát đồng bộ nâng cao

Kiểm soát đồng bộ nâng cao là kiểm soát đồng bộ dựa trên phần mềm như một sự thay thế cho kiểm soát cơ khí, chẳng hạn như bánh răng, trục, ly hợp, hộp số và cam. Ngoài ra, kiểm soát cam trở nên dễ dàng hơn với chức năng tự động tạo cam.
Kiểm soát đồng bộ có thể được khởi động/kết thúc linh hoạt cho từng trục, cho phép trục kiểm soát đồng bộ và trục kiểm soát vị trí được sử dụng trong cùng một chương trình.

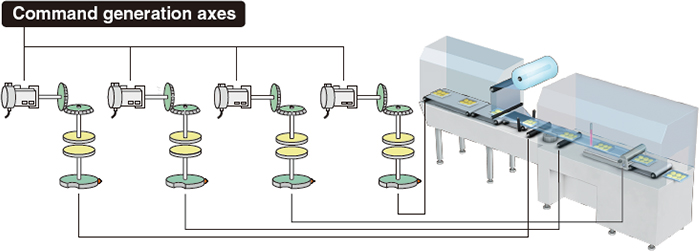

[Trục sinh tín hiệu lệnh]

Trục tạo lệnh là trục chỉ thực hiện việc tạo lệnh.
Nó được điều khiển độc lập với các trục khác được kết nối với bộ khuếch đại servo. (không được tính là một trục điều khiển)

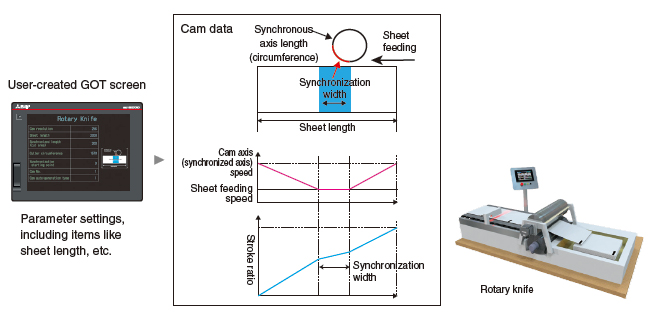

Tự động tạo cam

Cam cho dao quay có thể được tạo tự động.
Dữ liệu cam lý tưởng có thể được tạo chỉ bằng cách đăng ký chiều dài tấm, chiều rộng đồng bộ và độ phân giải cam vào bộ nhớ thiết bị được chỉ định trên màn hình GOT.

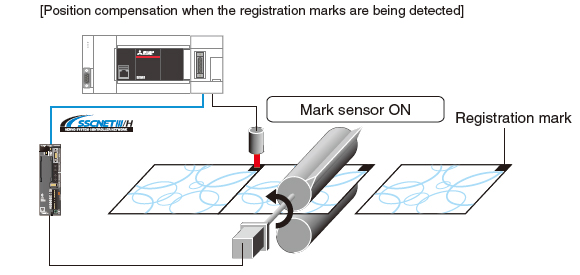

Chức năng Phát hiện Dấu

Vị trí thực tế của động cơ servo có thể được lấy dựa trên các tín hiệu từ cảm biến phát hiện các dấu đăng ký được in trên màng chuyển động tốc độ cao. Bằng cách bù sai lệch vị trí của trục dao dựa trên các tín hiệu đó từ cảm biến, màng sẽ được cắt đúng tại vị trí đã đặt.

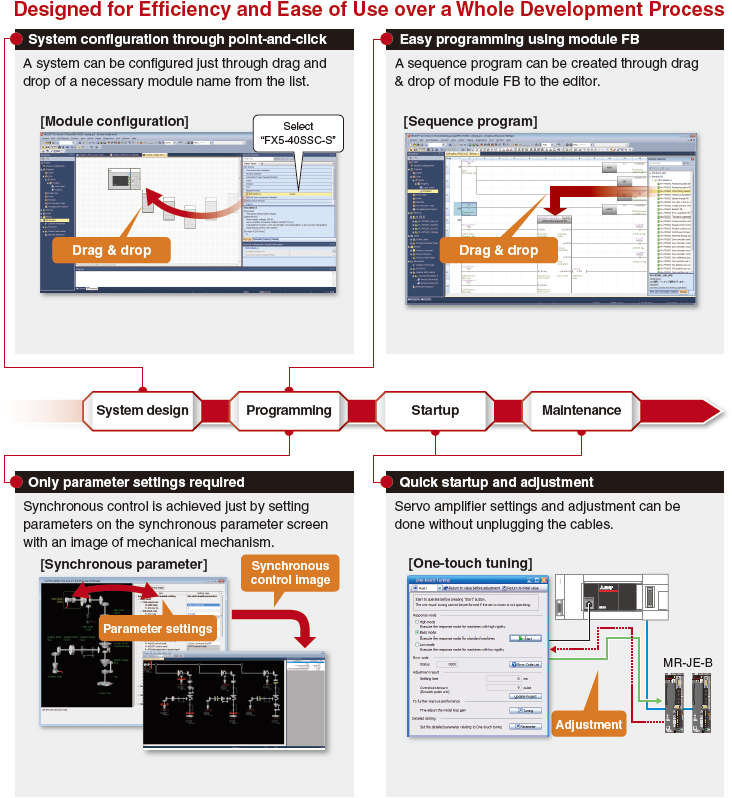

Môi trường Kỹ thuật

Kiến trúc lập trình dễ dàng bằng cách nhấp chuột MELSOFT GX Works3

Phần mềm này hỗ trợ toàn bộ chu trình phát triển sản phẩm - tạo, khởi động, gỡ lỗi và bảo trì các chương trình tuần tự, tham số, dữ liệu vị trí/cam.
