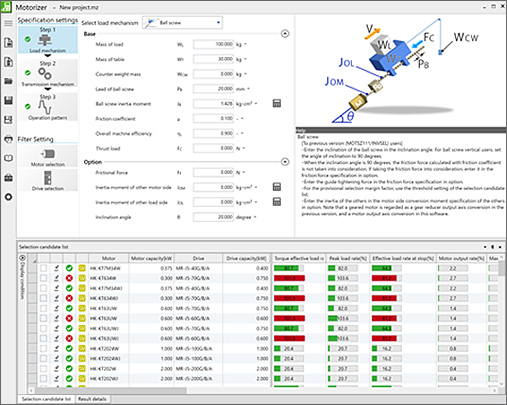

Phần mềm Tính toán kích thước Hệ thống Truyền động Motorizer là gì?

Phần mềm định cỡ hệ thống truyền động Motorizer là phần mềm cho phép bạn chọn các động cơ servo phù hợp nhất cho máy của bạn chỉ bằng cách thiết lập cấu hình/thông số máy và các mẫu hoạt động. Phần mềm này cung cấp nhiều tùy chọn truyền động có thể chọn, bao gồm động cơ servo không cảm biến và biến tần bên cạnh động cơ servo AC. Phần mềm có sẵn để tải xuống miễn phí. Liên hệ với văn phòng bán hàng địa phương của bạn để biết thêm chi tiết.

Cơ chế Tải

Chọn một cơ chế tải từ 14 loại phổ biến. Cài đặt linh hoạt góc nghiêng của các cơ cấu tải, chẳng hạn như vít me bi, thanh răng và bánh răng, và băng tải.

[Vít bi]

[Bánh răng và bánh răng]

[Cấp liệu cuộn]

[Bàn xoay]

[Xe đẩy]

[Thang máy/giàn nâng]

[Băng tải]

[Quạt]

[Máy bơm]

[Bánh đà]

[Cuộn/Tháo cuộn]

[Chung (Xoay)]

[Chung (Tuyến tính)]

[Servo tuyến tính]

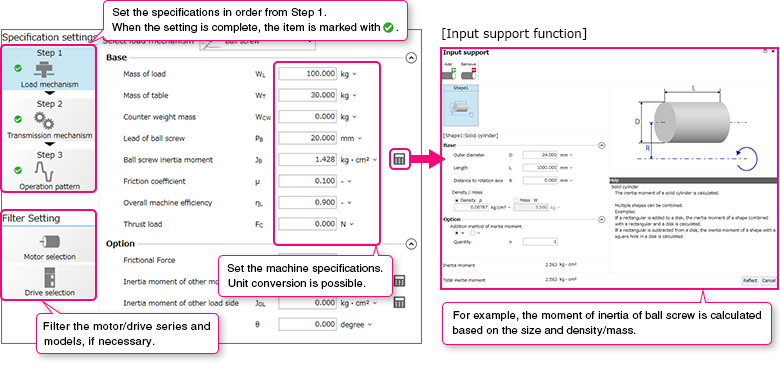

Quy trình Lựa chọn

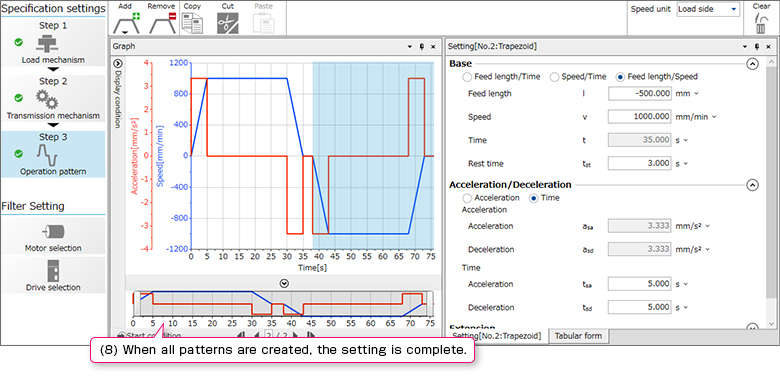

Thực hiện theo Bước 1 đến 3 ở bên trái.
Đối với các mục có Biểu tượng máy tính , chức năng hỗ trợ đầu vào có sẵn.

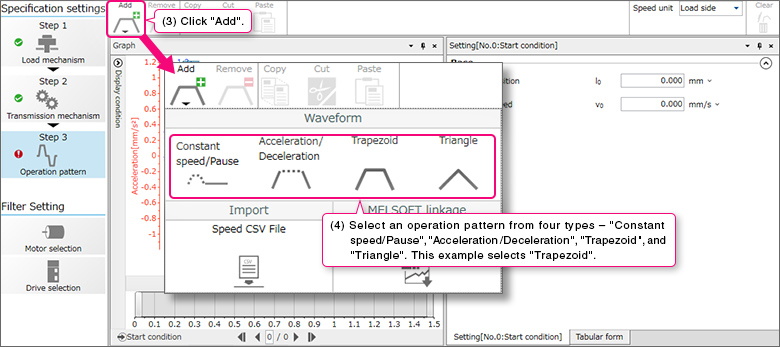

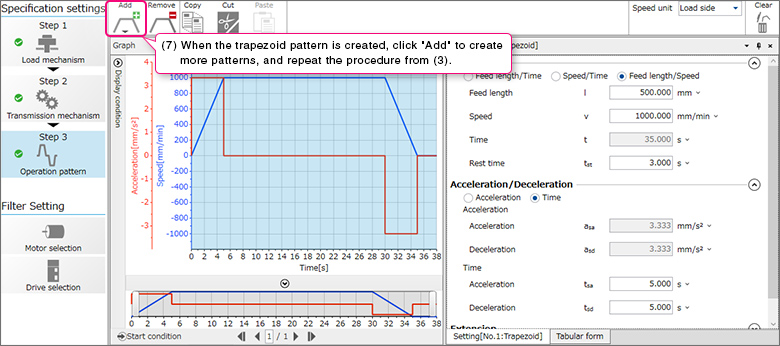

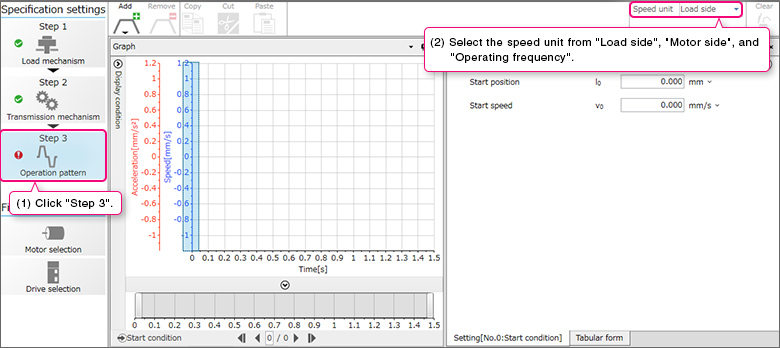

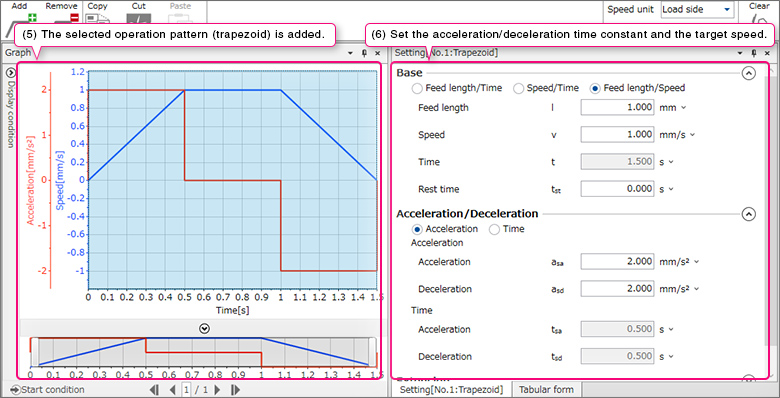

Cài đặt Mô hình Hoạt động

Kết quả Kích thước

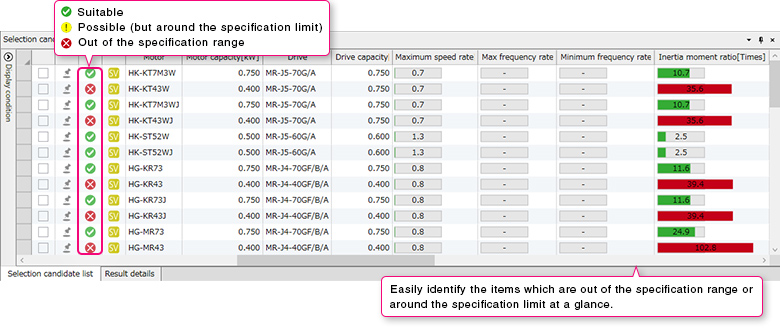

Khi các bước 1 đến 3 hoàn tất, kết quả lựa chọn hiển thị nhiều tùy chọn khả thi. Danh sách kết quả hiển thị nhiều mục cùng một lúc như các mô hình động cơ và bộ điều khiển, công suất bộ điều khiển, và kết quả tính toán tỷ lệ tải hiệu quả và mô men quán tính.

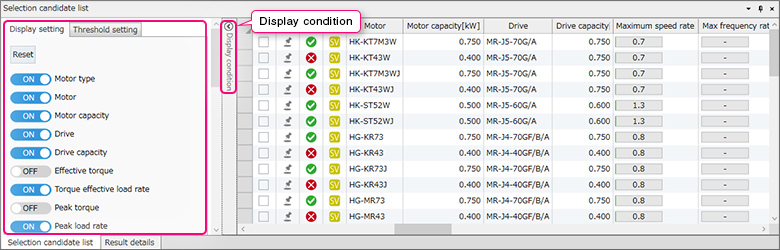

Nhấp vào tab Điều kiện hiển thị, và kiểm soát các mục hiển thị trong danh sách bằng cách bật và tắt.

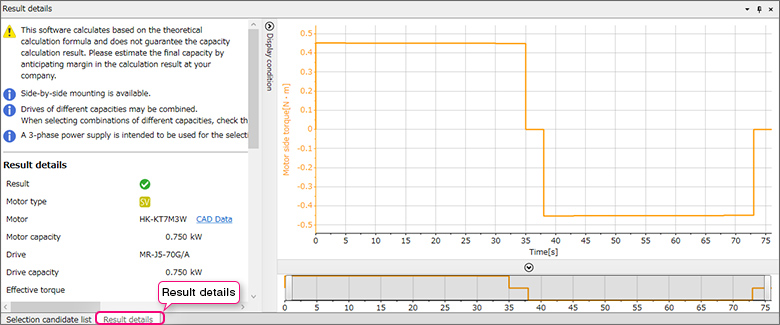

Đánh dấu vào ô, và nhấp vào tab Chi tiết kết quả để xem kết quả tính toán và các hạn chế, v.v.

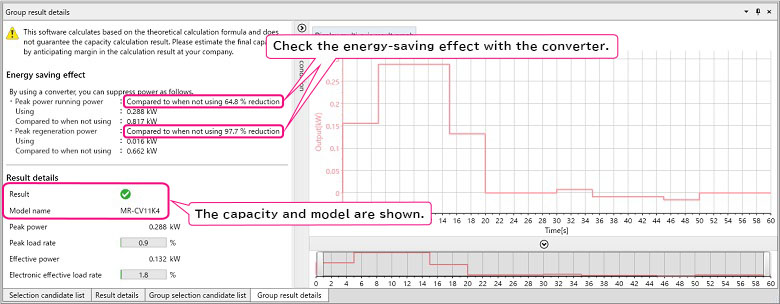

Hệ thống Đa trục

Khi tính kích thước cho một hệ thống đa trục với một bộ chuyển đổi đơn giản hoặc một bộ chuyển đổi chung tái tạo năng lượng, kết quả kích thước bao gồm các chi tiết như công suất bộ chuyển đổi và mẫu.

Thông số kỹ thuật và Môi trường Hoạt động

Thông số kỹ thuật

Mục	Mô tả
Các loại động cơ/truyền động	Servo, Biến tần, Servo không cảm biến
Các loại cơ chế tải	Ball screw, Rack and pinion, Roll feed, Bàn xoay, Xe đẩy, Thang máy/Cẩu, Băng tải, Quạt, Bơm, Piston, Cuốn/Tháo, Chung (Xoay), Chung (Tuyến tính), Động cơ servo tuyến tính
Các loại cơ cấu truyền động	Khớp nối, Bộ giảm tốc bánh răng ngoài, Dây đai V và puli, Dây đai răng/các loại xích
Mô hình hoạt động	Tốc độ không đổi/Tạm dừng, Tăng tốc/Giảm tốc, Hình thang, Hình tam giác, Tệp CSV tốc độ, Tệp MELSOFT GX LogViewer
Các loại hỗ trợ đầu vào cho chức năng tính toán mô men quán tính	Trụ rắn, Trụ rỗng, Đĩa, Khối chữ nhật, Hình nón cụt, Hình cầu, Tổng quát
Kết quả định cỡ	Kết quả, Loại động cơ, Điện áp nguồn cung cấp, Động cơ, Công suất động cơ, Bộ truyền động, Công suất bộ truyền động, Mô men xoắn hiệu quả, Tỷ lệ tải mô men xoắn hiệu quả, Mô men xoắn cực đại, Tỷ lệ tải cực đại, Mô men xoắn hiệu quả khi dừng, Tỷ lệ tải hiệu quả khi dừng, Đầu ra động cơ, Tỷ lệ đầu ra động cơ, Tốc độ tối đa, Tỷ lệ tốc độ tối đa, Mô men quán tính tải tối đa, Tỷ lệ mô men quán tính, Công suất tái sinh, Tỷ lệ tải tái sinh, Tùy chọn tái sinh, Mô men xoắn tối đa tăng thêm, Tốc độ định mức, Phanh, Phốt dầu, Thông số cấu trúc, Đồ thị tốc độ bên động cơ/Mô men xoắn bên động cơ/Đầu ra động cơ
In kết quả đầu ra	In cơ cấu tải, cơ cấu truyền động, mô hình hoạt động và kết quả định cỡ.
Lưu dữ liệu	Cơ cấu tải, cơ cấu truyền động, mô hình hoạt động, lựa chọn động cơ, lựa chọn bộ truyền động và kết quả định cỡ được lưu với tên tệp.

Môi trường hoạt động (Chú thích 1, 2)

Mục		Mô tả
Hệ điều hành		Microsoft Windows 11 Microsoft Windows 10 (64-bit/32-bit) ® ® ® ®
.NET Framework		.NET Framework 4.6 hoặc phiên bản mới hơn
CPU (được khuyến nghị)	Windows 11	2 hoặc nhiều lõi trên bộ xử lý 64-bit tương thích hoặc Hệ thống trên Chip (SoC)
CPU (được khuyến nghị)	Ngoài Windows 11	Máy tính để bàn: Bộ xử lý Intel Celeron 2.4 GHz hoặc cao hơn. Máy tính xách tay: Bộ xử lý Intel Pentium 1.9 GHz trở lên. ® ® ® ®
Bộ nhớ (được khuyến nghị)	Windows 11	4 GB hoặc cao hơn
Bộ nhớ (được khuyến nghị)	Ngoài Windows 11	1 GB trở lên (hệ điều hành 32-bit), 2 GB trở lên (hệ điều hành 64-bit)
Dung lượng ổ cứng trống		Để cài đặt: dung lượng ổ cứng trống 1 GB trở lên. Để vận hành: dung lượng bộ nhớ ảo trống 512 MB trở lên.
Màn hình		Độ phân giải 1024 × 768 trở lên (XGA). Tương thích với các máy tính cá nhân trên.

Ghi chú: 1. : Phần mềm này có thể không chạy đúng trên một số máy tính cá nhân.
2. : Các ký tự cặp thay thế và ký tự phụ thuộc vào môi trường không khả dụng.
