MR Configurator2 Phần mềm kỹ thuật cho Động cơ AC
Phần mềm thân thiện với người dùng cho việc thiết lập, tinh chỉnh và vận hành dễ dàng
Khai thác toàn bộ tiềm năng của hiệu suất servo thông qua MELSOFT MR Configurator2
Nâng cao hiệu suất khởi động, gỡ lỗi và bảo trì với nhiều tính năng khác nhau

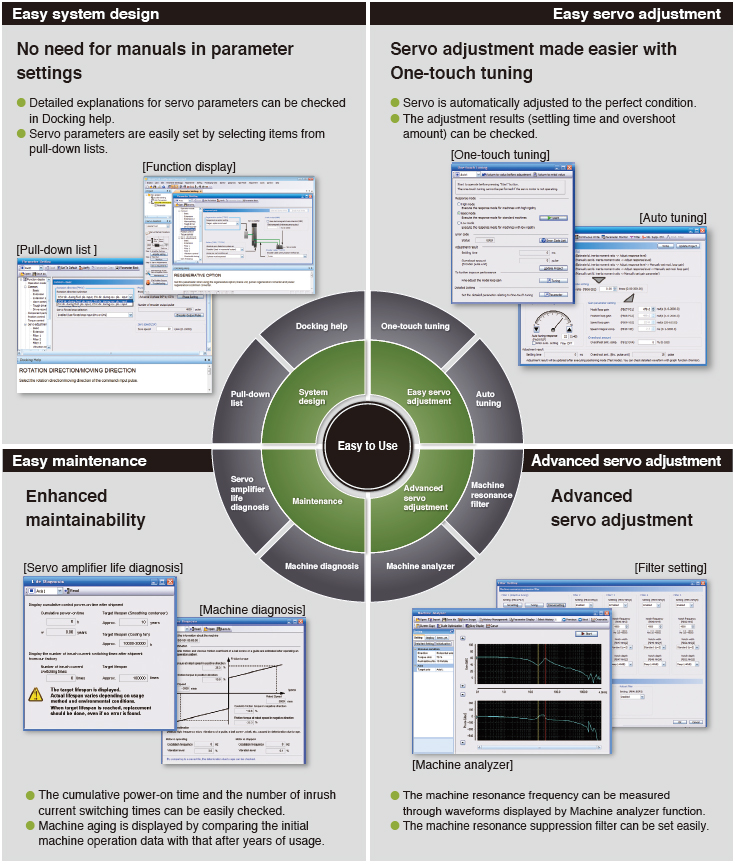

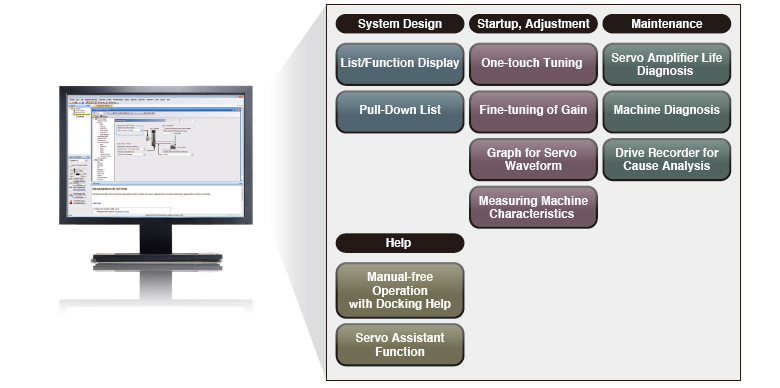

MELSOFT MR Configurator2 cung cấp nhiều tính năng để dễ sử dụng

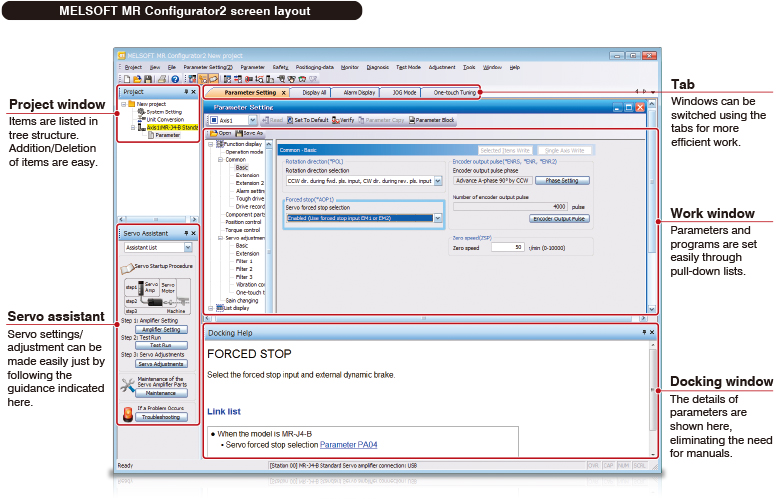

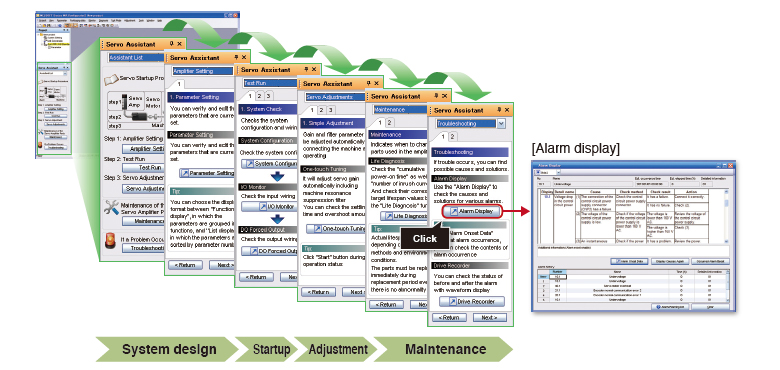

Chức năng Trợ lý Servo Tăng cường Hiệu quả trong Cài đặt Công việc
Hoàn tất việc thiết lập bộ khuếch đại servo chỉ bằng cách làm theo các hướng dẫn hiển thị. Việc thiết lập tham số và tinh chỉnh rất dễ dàng vì các chức năng liên quan được gọi lên bằng các nút tắt.
Hiển thị Chức năng/Danh sách cho Cài đặt Tham số Servo
Hiển thị chức năng hoặc hiển thị danh sách có thể được chọn cho việc cài đặt tham số.

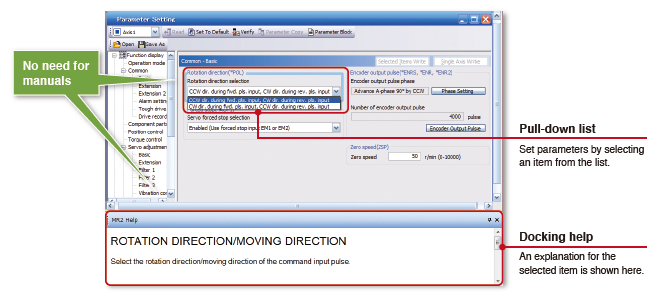

Hiển thị chức năng
Các tham số có thể được thiết lập từng trục một trong khi xác nhận giải thích chi tiết cho tham số. Với sự trợ giúp của Docking và danh sách thả xuống, các tham số có thể được thiết lập mà không cần tham khảo tài liệu.

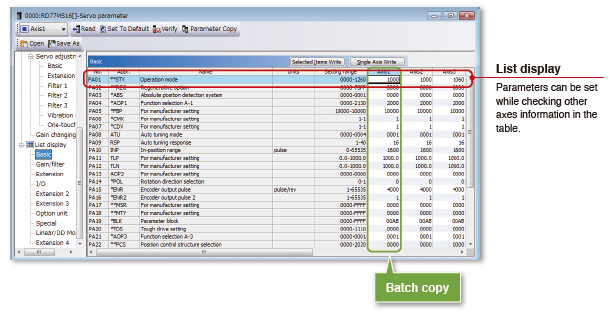

Hiển thị danh sách
Nhiều trục có thể được hiển thị cùng một lúc trong danh sách và thiết lập đồng thời, nâng cao hiệu quả trong thiết kế hệ thống. Dữ liệu của các trục khác có thể được tái sử dụng thông qua sao chép & dán.
Khởi động và điều chỉnh hiệu quả hơn
Trạng thái Servo trong nháy mắt qua Giám sát Servo
Dữ liệu bộ khuếch đại servo và động cơ được giám sát thông qua nhiều mục giám sát khác nhau.
- Hiển thị theo lô
- Hiển thị dữ liệu ABS
- Cấu hình hệ thống
- Hiển thị cảnh báo
- Dữ liệu khởi phát báo động
- Không có sự quay của động cơ

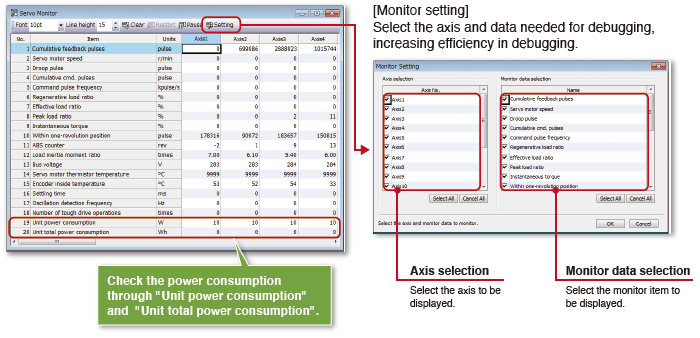

Hiển thị theo lô
Các mục giám sát như mức tiêu thụ điện năng của thiết bị, tổng mức tiêu thụ điện năng của thiết bị, v.v. có thể được giám sát theo thời gian thực.

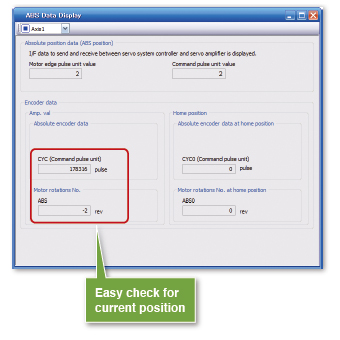

Hiển thị dữ liệu ABS (Hiển thị dữ liệu vị trí tuyệt đối)
Chức năng này hiển thị "Dữ liệu mã hóa tuyệt đối" và "Số vòng quay động cơ" được tính toán dựa trên vị trí gốc được lưu trong bộ khuếch đại servo. Sự khác biệt giữa dữ liệu mã hóa từ động cơ servo và vị trí thực tế của máy có thể được kiểm tra trong quá trình khởi động.

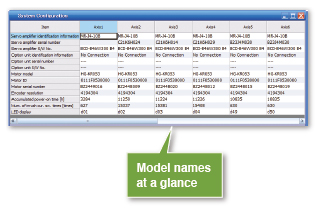

Cấu hình hệ thống
Thông tin về bộ khuếch đại servo và động cơ có thể được kiểm tra một cách nhanh chóng. Ví dụ, tên các model của bộ khuếch đại servo trên tủ và động cơ servo được lắp đặt trong máy.

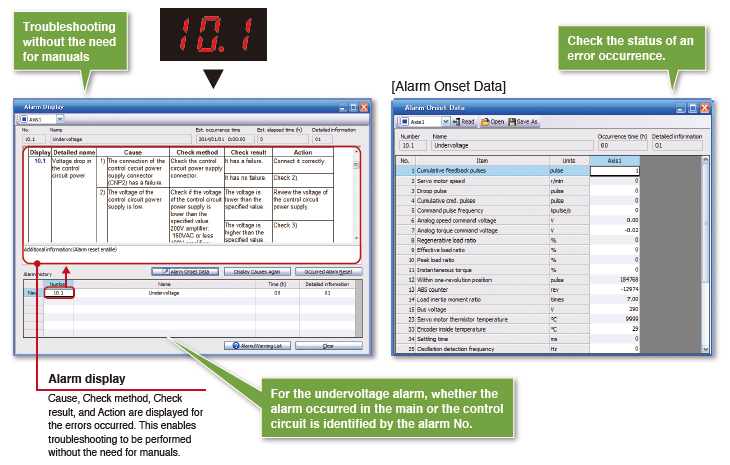

Hiển thị cảnh báo
Dòng MELSERVO-J4 hiển thị báo động servo bằng ba chữ số. Điều này cho phép bạn xác định nguyên nhân lỗi cụ thể thông qua số lỗi được hiển thị, giúp việc khắc phục sự cố dễ dàng hơn.

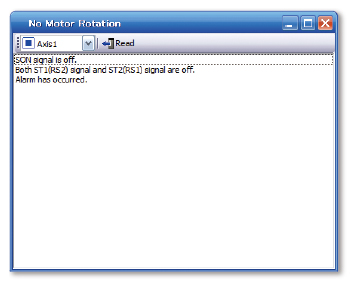

Không có sự quay của động cơ
Trong trường hợp trục mục tiêu không quay, nguyên nhân của sự cố đó có thể được xác định từ bộ khuếch đại servo, điều này đảm bảo khởi động mượt mà và nhanh chóng.
Điều chỉnh Servo Chọn lọc
Một điều chỉnh servo lý tưởng được thực hiện với nhiều tính năng điều chỉnh servo khác nhau.

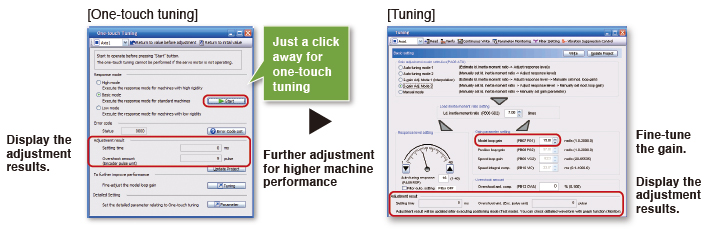

Điều chỉnh servo dễ dàng với tính năng điều chỉnh một chạm
- Chức năng điều chỉnh một chạm hiển thị thời gian ổn định đã điều chỉnh và lượng vượt quá.
- Sau khi điều chỉnh một chạm, độ lợi điều khiển có thể được tinh chỉnh thêm trên cửa sổ "Điều chỉnh". Điều này cho phép bạn theo đuổi hiệu suất chính xác hơn.
- Tần số cộng hưởng của máy có thể được đo thông qua các dạng sóng được hiển thị bởi chức năng phân tích máy.
- Việc giảm cộng hưởng máy có thể được thực hiện bằng cách thiết lập bộ lọc và điều khiển giảm rung từ màn hình "Điều chỉnh".
- Kết quả điều chỉnh có thể được xem trong chức năng Đồ thị.
- Các dạng sóng trước/sau khi điều chỉnh có thể được so sánh trực quan bằng cách ghi đè lên các đồ thị.

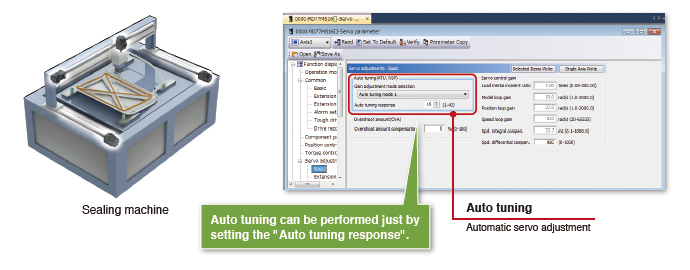

Điều chỉnh servo theo thời gian thực bằng cách tự động điều chỉnh
Chức năng tự động điều chỉnh hiệu quả ngay cả đối với máy có độ cứng cao. Khi chức năng này được kích hoạt, việc điều chỉnh servo tối ưu sẽ được thực hiện trong thời gian thực.
Điều chỉnh servo nâng cao
Nhiều chức năng điều chỉnh servo khác nhau được cung cấp, cho phép điều chỉnh tinh vi và cấp cao hơn.
Các tính năng chẩn đoán nâng cao tăng cường khả năng bảo trì.
Nhiều công cụ có sẵn để bảo trì hiệu quả hơn cho bộ khuếch đại servo và động cơ.

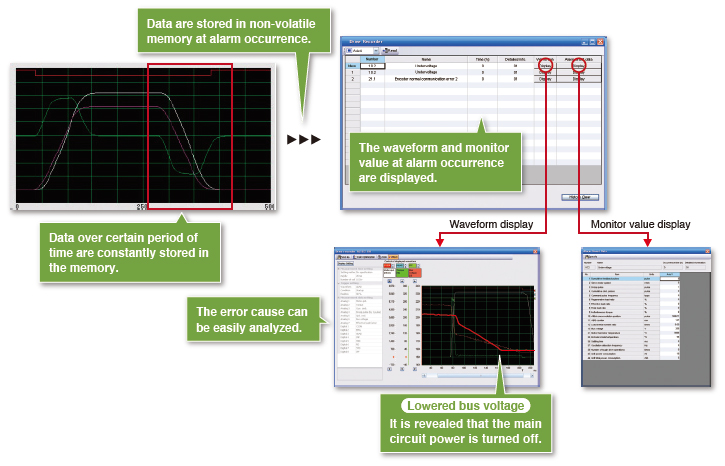

Kiểm tra trạng thái xảy ra cảnh báo với thiết bị ghi dữ liệu có dung lượng lớn của bộ khuếch đại servo
Dữ liệu servo (dòng điện động cơ và lệnh vị trí, v.v.) trước/sau lỗi có thể được đọc từ bộ ghi Drive để phân tích nguyên nhân lỗi. Các giá trị giám sát và dạng sóng của tối đa 16 cảnh báo đã xảy ra có thể được kiểm tra.

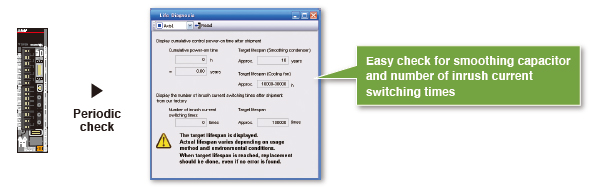

Chức năng chẩn đoán tuổi thọ bộ khuếch đại servo ngăn ngừa thời gian ngừng hoạt động của hệ thống trước.
Chức năng chẩn đoán tuổi thọ bộ khuếch đại servo hiển thị thời gian hoạt động tích lũy và thời gian bật/tắt của rơ le khởi động, cung cấp chỉ dẫn về thời gian thay thế cho các linh kiện bộ khuếch đại servo như tụ điện và rơ le.

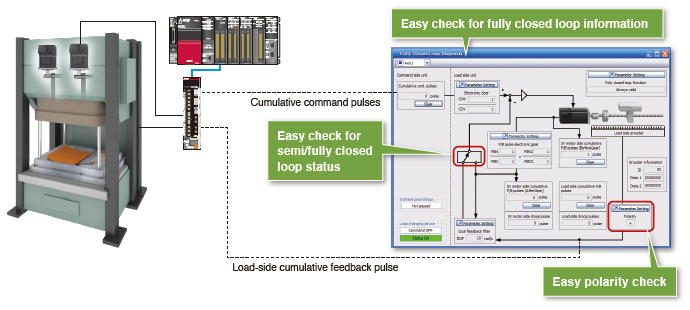

Chẩn đoán vòng kín hoàn toàn
Các xung phản hồi từ bên tải của một bộ mã hóa bên ngoài, độ cực và các thiết lập bánh răng điện tử có thể được xem trên màn hình một cách nhanh chóng, giúp rút ngắn thời gian điều chỉnh.

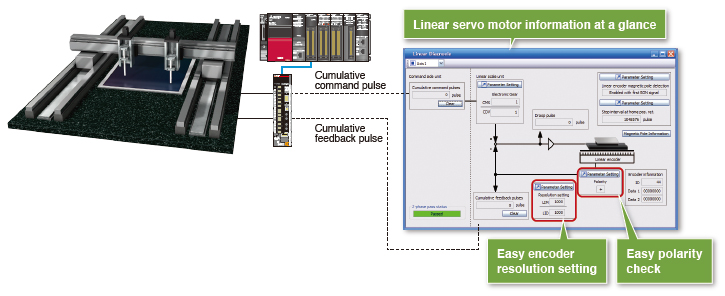

Chẩn đoán tuyến tính
Các xung phản hồi từ một bộ mã hóa tuyến tính bên ngoài, độ cực và các thiết lập độ phân giải có thể được kiểm tra nhanh chóng, giúp rút ngắn thời gian điều chỉnh.

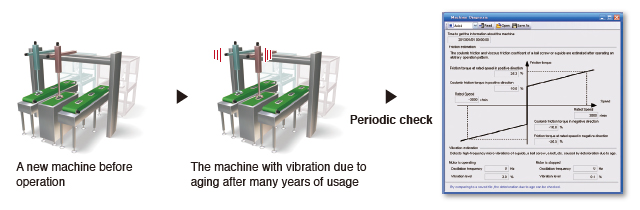

Chức năng chẩn đoán máy cung cấp thông tin về tuổi thọ máy cho bảo trì phòng ngừa.
Chức năng này ước lượng và hiển thị ma sát và rung động của máy dựa trên dữ liệu trong quá trình hoạt động bình thường. Sự lão hóa của máy có thể được kiểm tra bằng cách so sánh dữ liệu hoạt động ban đầu của máy với dữ liệu sau nhiều năm sử dụng. Điều này có lợi cho việc bảo trì phòng ngừa.
