Gói ứng dụng FA iQ Monozukuri Màn hình cảm ứng công nghiệp (HMI)-GOT
Dễ dàng vận hành tại địa điểm sản xuất!
Sử dụng Contents Publisher, có thể dễ dàng thiết lập nội dung (như kế hoạch sản xuất, trạng thái thời gian hoạt động và thông điệp) để hiển thị trên màn hình ANDON.

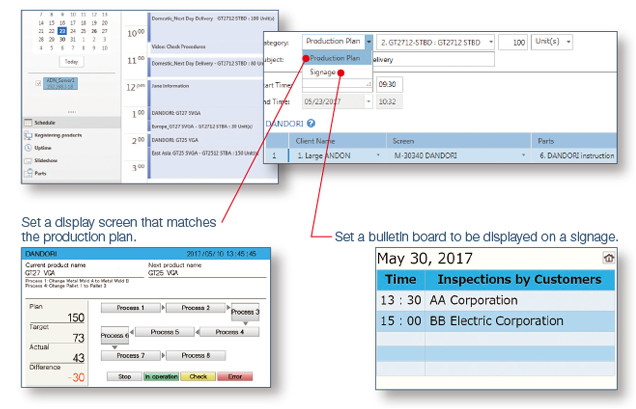

Cài đặt lịch trình Nhà xuất bản nội dung
Bạn có thể dễ dàng thiết lập màn hình hướng dẫn DANDORI theo kế hoạch sản xuất và màn hình bạn muốn hiển thị trên bảng thông báo (bảng tin, v.v.).
Hình ảnh cài đặt lịch trình và hiển thị ANDON Nhà xuất bản nội dung
Theo các cài đặt lịch trình, màn hình ANDON sẽ được chuyển đổi theo thứ tự.
①Màn hình biển báo
Hiển thị bảng thông báo cho các tin nhắn và văn bản hướng dẫn vận hành.
②Màn hình DANDORI
Hiển thị tên sản phẩm và chi tiết của DANDORI.
③Màn hình trạng thái sản xuất
Hiển thị sự khác biệt giữa số lượng mục tiêu và kết quả sản xuất trong một biểu đồ (biểu đồ tiến độ).
Ngoài ra, trạng thái xảy ra sự kiện và báo động cũng được liệt kê.
④Trình chiếu
Hiển thị nhiều màn hình như hình ảnh sản phẩm và video quy trình vận hành lần lượt trong các khoảng thời gian nhất định.
Cách thiết lập Nhà xuất bản nội dung Nhà xuất bản nội dung
Màn hình hiển thị ANDON có thể được thiết lập và thay đổi bằng cách sử dụng các cài đặt đơn giản của Contents Publisher ngay cả khi không có kiến thức lập trình để cấu hình hệ thống ANDON.
Bấm vào đây để xem video Hướng dẫn Khởi động Nhanh Contents Publisher.

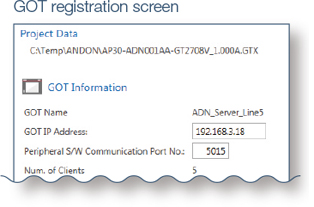

1）Đăng ký GOT
Đăng ký thông tin của GOT, là máy chủ quản lý ANDON.

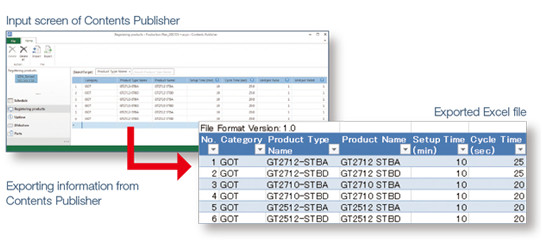

2）Đăng ký thông tin sản phẩm
Đăng ký thông tin của sản phẩm sẽ được sản xuất.
Ngoài việc nhập thông tin trực tiếp vào Contents Publisher, bạn cũng có thể xuất thông tin ra tệp Excel (.xlsx), chỉnh sửa thông tin sản phẩm một cách tập trung và sau đó nhập dữ liệu.

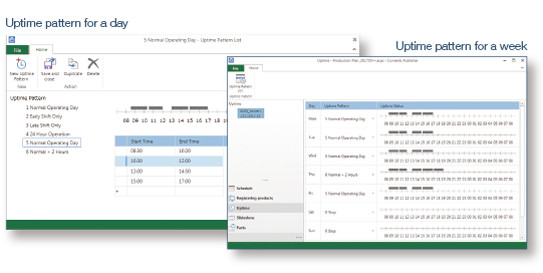

3）Thiết lập thời gian hoạt động
Thiết lập mẫu thời gian hoạt động (giờ làm việc, thời gian nghỉ và các yếu tố khác) của khu vực sản xuất cho một ngày và một tuần.

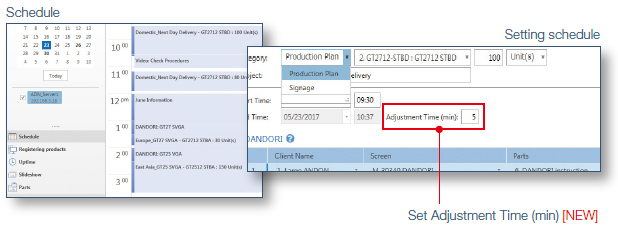

4）Thiết lập lịch trình
Thiết lập lịch trình dựa trên kế hoạch sản xuất.
Thời gian điều chỉnh có thể được thiết lập vì thời gian cần thiết cho công việc điều chỉnh khác nhau giữa công nhân có tay nghề và công nhân không có tay nghề.
5）Chuyển giao lịch trình
Chuyển giao lịch trình đã thiết lập đến GOT và hiện thực hóa hiển thị ANDON.

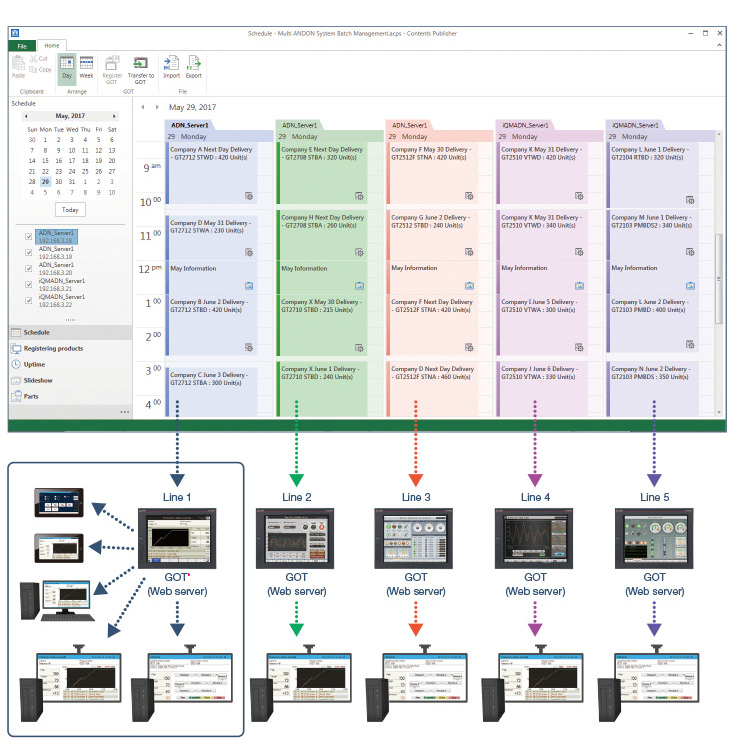

Quản lý nhiều hệ thống ANDON một cách tập trung! Nhà xuất bản nội dung
Bằng cách đăng ký nhiều ANDON GOT, các màn hình hiển thị trên ANDON có thể được quản lý một cách tập trung. (Tối đa năm GOT)
Contents Publisher quản lý nhiều ANDON GOT được lắp đặt trong cùng một thiết bị hoặc cùng một dây chuyền sản xuất để có thể phản ánh tập trung các thay đổi thông tin về kế hoạch sản xuất và bảng thông báo.
- *Tối đa năm khách hàng (thiết bị hiển thị) có thể hiển thị dữ liệu ANDON thông qua một GOT (máy chủ Web).
Lịch trình xuất/nhập Nhà xuất bản nội dung
Khi bạn muốn thay đổi lịch trình (kế hoạch sản xuất hoặc màn hình biển báo) một cách tập trung, bạn có thể xuất lịch trình và thay đổi nó một cách tập trung trong Excel.
Phạm vi mục tiêu có thể được chỉ định theo ngày để lịch trình của một khoảng thời gian tùy ý (tối đa 1 năm) có thể được thay đổi cùng một lúc.MỚI
Nhập kế hoạch sản xuất trực tiếp từ GOT tại hiện trường MỚI Màn hình mẫu
Trên màn hình cài đặt thủ công kế hoạch sản xuất, kế hoạch sản xuất có thể được nhập từ GOT tại chỗ. Nó có thể được thiết lập theo từng sản phẩm thông qua thiết bị đọc mã vạch hoặc bộ điều khiển khả trình. Các mẫu thường được sử dụng cũng có thể được đăng ký.
- *Ngoài các phương pháp cài đặt thủ công ở trên, kế hoạch sản xuất cũng có thể được thiết lập hoặc thay đổi bằng cách sử dụng Contents Publisher hoặc ANDON DB (cơ sở dữ liệu). Lưu ý rằng các phương pháp này không thể được sử dụng với các phương pháp cài đặt thủ công.

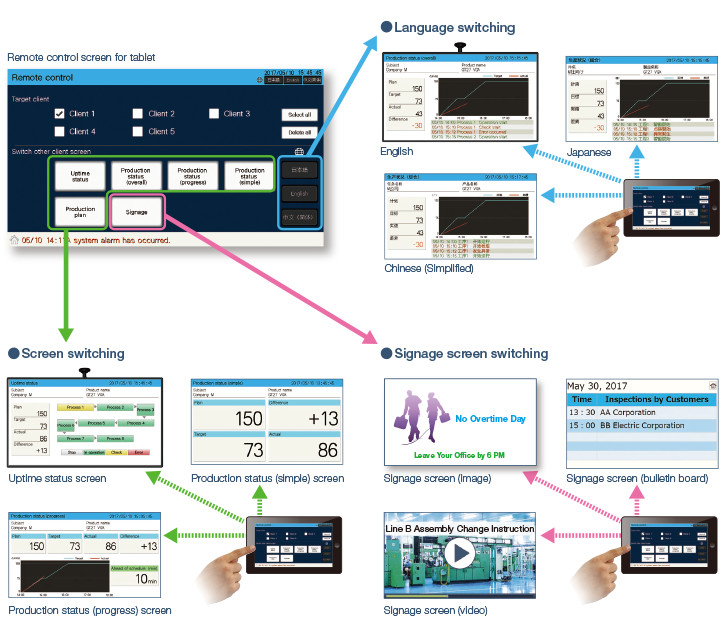

Chuyển đổi màn hình ANDON bằng cách điều khiển từ xa từ một máy tính bảng! Màn hình mẫu
Màn hình hiển thị của màn hình ANDON đã chỉ định và ngôn ngữ hiển thị có thể được chuyển đổi bằng cách sử dụng điều khiển từ xa.

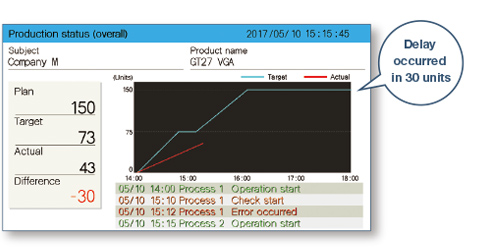

Hiển thị kết quả sản xuất dưới dạng giá trị số và trong biểu đồ (biểu đồ tiến độ) Màn hình mẫu
Màn hình trạng thái sản xuất (tổng thể) hiển thị giá trị kế hoạch sản xuất, giá trị mục tiêu, giá trị thực tế và sự khác biệt giữa giá trị mục tiêu và giá trị thực tế theo dạng số. Ngoài ra, các sự chậm trễ có thể được phát hiện kịp thời vì sự khác biệt giữa giá trị mục tiêu và kết quả sản xuất có thể được kiểm tra một cách đồ họa trên biểu đồ tiến độ.
Trực quan hóa vấn đề
Các sự cố chậm tiến độ sản xuất so với mục tiêu và trạng thái xảy ra báo động có thể được kiểm tra trên biểu đồ tiến độ.
Lập kế hoạch biện pháp
Màn hình này hữu ích để lập kế hoạch các biện pháp như thay đổi kế hoạch sản xuất.

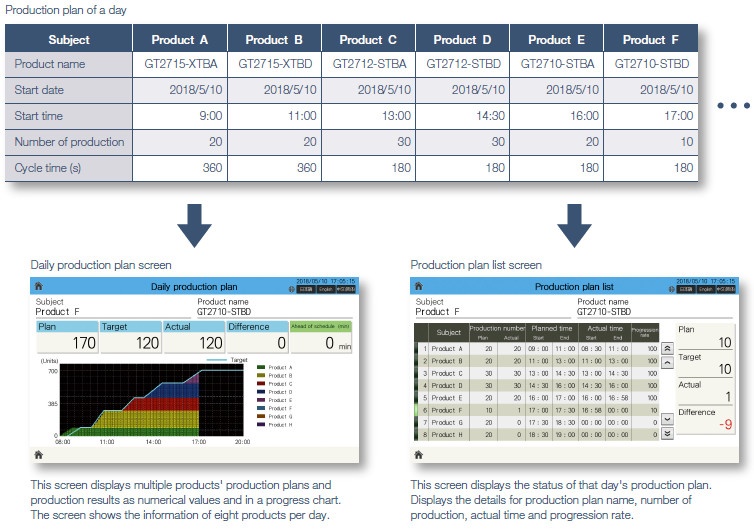

Hiển thị kế hoạch và kết quả sản xuất của nhiều sản phẩm trên cùng một màn hình MỚI Màn hình mẫu
Nếu nhiều sản phẩm được sản xuất trong một ngày, kế hoạch sản xuất và kết quả của ngày đó có thể được hiển thị dưới dạng một biểu đồ tiến độ. Trên màn hình danh sách kế hoạch sản xuất, kế hoạch sản xuất và kết quả của một ngày có thể được xác nhận trên một màn hình.
