Hệ thống ANDON iQ Monozukuri đạt được việc trực quan hóa các địa điểm sản xuất

Giám sát nhiều thiết bị bằng ANDON DB (cơ sở dữ liệu) MỚI

Thông tin sản xuất của nhiều dây chuyền được thu thập theo thời gian thực trong ANDON DB (cơ sở dữ liệu) và hiển thị trên màn hình ANDON bằng cách chuyển dữ liệu qua GOT. Bằng cách sử dụng chức năng thủ tục lưu trữ của ANDON DB (cơ sở dữ liệu), dữ liệu có thể được liên kết* với máy chủ quản lý sản xuất.

  • *Để biết cách lấy và tùy chỉnh thông tin sản xuất từ máy chủ quản lý sản xuất, nên tham khảo ý kiến của nhà thiết kế hệ thống của máy chủ.

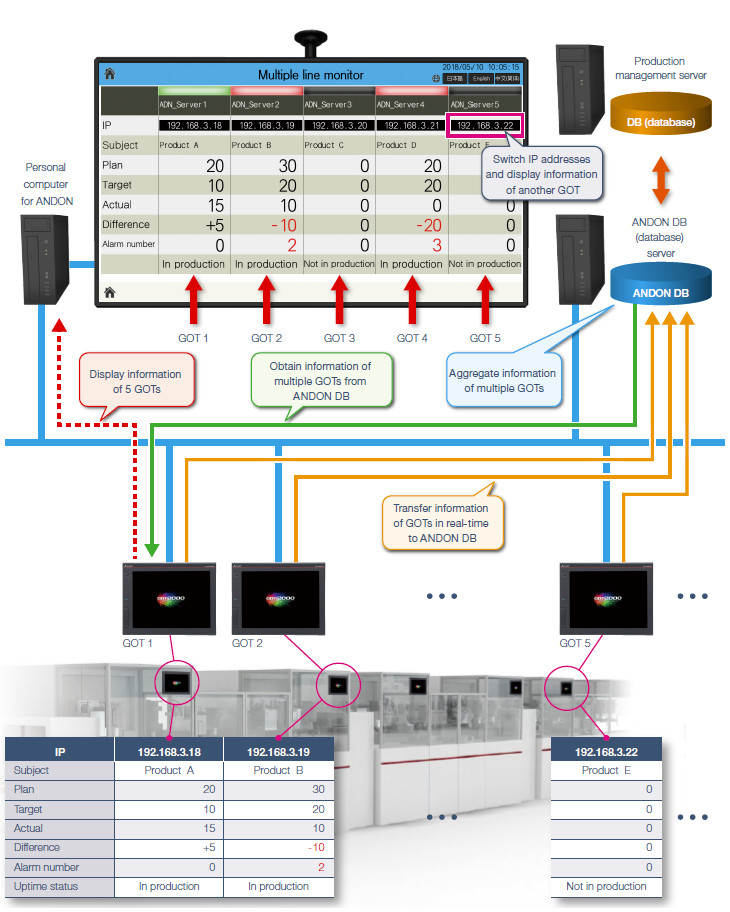

Giám sát nhiều thiết bị với ANDON DB (cơ sở dữ liệu)
  • *Để sử dụng chế độ DB (cơ sở dữ liệu), cần có phiên bản iQ Monozukuri ANDON 1.002C hoặc mới hơn và giấy phép chức năng giao diện MES cho mỗi GOT.

Ví dụ cấu hình hệ thống <Chế độ DB (cơ sở dữ liệu) *1 MỚI>

iQ Monozukuri ANDON
iQ Monozukuri ANDON*1*2*3
1.Xuất bản nội dung
2.Tệp dự án của GOT cho iQ Monozukuri ANDON (màn hình mẫu)
3.Công cụ tạo ANDON DB*4
4.Giấy phép chức năng GOT Mobile
5.Giấy phép iQ Monozukuri ANDON
  • *1Để sử dụng chế độ DB (cơ sở dữ liệu), cần có phiên bản iQ Monozukuri ANDON 1.002C hoặc mới hơn.
  • *2Được sử dụng bằng cách chuyển đến máy tính cá nhân, GOT2000 hoặc thẻ nhớ SD.
  • *3Cần 1 giấy phép cho 1 đơn vị GOT.
  • *4Bao gồm với phiên bản iQ Monozukuri ANDON 1.002C hoặc mới hơn.

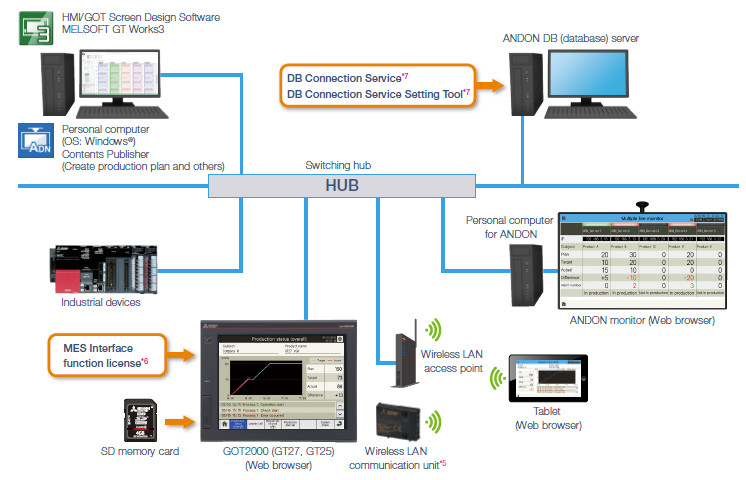

Ví dụ cấu hình hệ thống <chế độ DB (cơ sở dữ liệu)>
Các mục cần thiết để sử dụng chế độ DB (cơ sở dữ liệu)
1.Máy chủ ANDON DB (cơ sở dữ liệu)
2.Items required for using DB (database) mode*6
3.Dịch vụ kết nối DB*7
4.Công cụ thiết lập Dịch vụ kết nối DB*7
  • *5Không thể sử dụng với các mẫu GT2505 hoặc GT25 cầm tay.
  • *6Cần 1 giấy phép cho 1 đơn vị GOT.
  • *7Dịch vụ Kết nối DB và Công cụ Cài đặt Dịch vụ Kết nối DB có thể được cài đặt từ Dịch vụ Kết nối DB MES (cho GT Works3) được bao gồm trong Phần mềm Thiết kế Màn hình HMI/GOT MELSOFT GT Works3.

Môi trường hoạt động của máy chủ ANDON DB (cơ sở dữ liệu)

Mục Mô tả
Máy tính cá nhân Máy tính cá nhân Microsoft SQL ServerⓇ để vận hành 2016 Service Pack 1 Express với Dịch vụ nâng cao (chỉ phiên bản 64-bit)
CPU IntelⓇ Core™ 4 lõi, khuyến nghị 2 GHz trở lên
Bộ nhớ yêu cầu 4 GB hoặc cao hơn
Dung lượng ổ cứng 20 GB hoặc cao hơn
Hệ điều hành (64-bit)
(phiên bản tiếng Anh, phiên bản tiếng Trung giản thể, phiên bản tiếng Nhật)		 Hệ điều hành MicrosoftⓇ SQL ServerⓇ hỗ trợ 2016 Service Pack 1 Express với Dịch vụ nâng cao
