Phụ kiện và các thành phần liên quan

Tay cầm vận hành

Tay cầm vận hành là thiết bị được sử dụng để vận hành bên ngoài máy cắt điện dạng khối trong hộp hoặc bảng điều khiển, và có thể chọn nhiều loại tay cầm khác nhau tùy theo mục đích sử dụng.

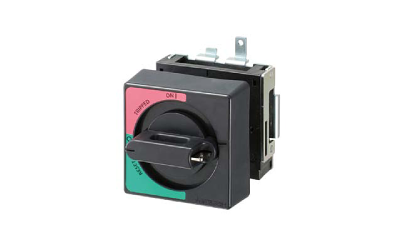

Tay cầm vận hành loại F (Loại gắn cầu dao)
(Loại gắn cầu dao)

  • Tay cầm này được gắn trên thân chính của máy cắt điện.
  • Máy cắt điện có thể được bật và tắt ngay cả khi cửa bảng điều khiển đang mở.
  • Được trang bị cơ chế khóa hoạt động cho phép tay cầm được khóa bằng ổ khóa ở vị trí bật hoặc tắt.
  • Tay cầm cũng có thể được sản xuất để lắp đặt trên các máy cắt điện gắn ngang. (không bao gồm các sản phẩm UL)
  • Xếp hạng bảo vệ (IEC60529)：IP54 (IP3X cho khung 1000A trở lên, IP5X với bao bì chống bụi)

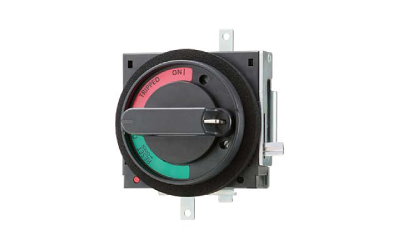

Tay cầm vận hành loại V
(Loại gắn cửa)

  • Sản phẩm này bao gồm thành phần tay cầm trên cửa bảng điều khiển và bộ truyền động gắn trên máy cắt điện.
  • Được trang bị cơ chế khóa hoạt động cho phép tay cầm được khóa bằng ổ khóa ở vị trí bật hoặc tắt.
  • Việc sử dụng trục mở rộng cho phép điều chỉnh độ sâu của bảng.
  • Xếp hạng bảo vệ (IEC60529)：IP65

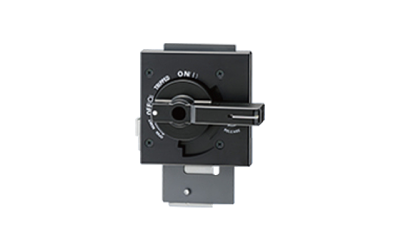

Tay cầm vận hành loại S
(Loại gắn cửa)

  • Tay cầm này được gắn trên cửa bảng.
  • Máy cắt điện không thể được bật hoặc tắt khi cửa bảng mở.
  • Có một cơ chế khóa cho phép cửa bảng chỉ được mở khi máy cắt điện ở vị trí tắt.
  • Được trang bị cơ chế khóa hoạt động cho phép tay cầm được khóa bằng ổ khóa ở vị trí bật hoặc tắt.
  • Tay cầm dài, giúp dễ dàng thao tác.
  • Xếp hạng bảo vệ (IEC60529)：IP5X

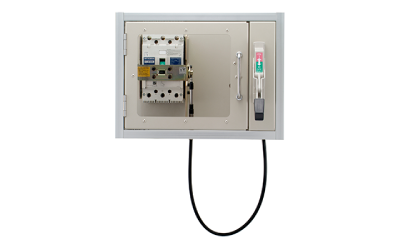

Tay cầm điều khiển loại C

  • Sản phẩm này bao gồm một bộ truyền động được gắn trên thân chính của máy cắt điện và thành phần tay cầm trên cửa bảng.
  • Thành phần tay cầm và bộ truyền động được kết nối bằng cáp để vận hành.
  • Được trang bị thiết bị an toàn ngăn không cho máy cắt điện được bật khi cửa bảng mở.
  • Xếp hạng bảo vệ (IEC60529)：IP23

Nắp đầu nối

Điều này được sử dụng để tránh việc lộ ra các thành phần sạc. Cũng có một nắp đầu cuối có thể được gắn chỉ bằng một lần chạm. Chúng tôi cung cấp nhiều loại nắp khác nhau để đáp ứng các nhu cầu đa dạng của khách hàng, bao gồm nắp đầu cuối lớn (TC-L) có thể che các đầu cuối đã bấm và các dây dẫn kết nối, nắp đầu cuối nhỏ (TC-S) chỉ che các đầu cuối cầu dao, nắp đầu cuối tuân thủ IP20 (TC-G), và nắp đầu cuối trong suốt (TTC) cho phép kiểm tra trực quan các thành phần sạc.

TC-L

TC-S

TC-G

TTC

Thiết bị khóa tay cầm và nắp khóa

Thiết bị khóa tay cầm

Thiết bị này khóa máy cắt điện ở trạng thái bật hoặc tắt. Máy cắt điện sẽ ngắt nếu có dòng điện quá tải chảy qua ngay cả khi nó đang bị khóa.

Nắp khóa

Đây là loại khóa tay cầm cắm vào, đơn giản ngăn chặn việc vận hành trái phép mà không cần sử dụng ổ khóa. Một thẻ cảnh báo cũng có thể được treo trên đó.

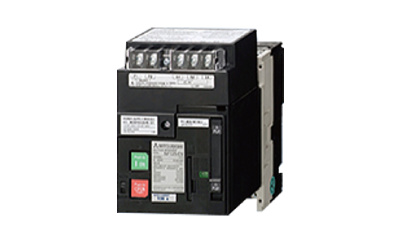

Thiết bị vận hành điện

Máy cắt điện có thể được vận hành từ xa.

Loại điều khiển bằng động cơ

  • Chuyển động xoay của động cơ nhỏ gọn thành chuyển động thẳng để bật hoặc tắt máy cắt điện (đặt lại).
  • Nó cũng có thể được bật và tắt bằng tay.

Loại nạp lò xo

  • Máy cắt điện được vận hành bằng điện hoặc bằng tay để tắt hoặc nén (sạc) lò xo, sau đó bật máy cắt điện bằng lực của lò xo đã nén.
  • Tốc độ đầu vào để bật nhanh hơn so với loại điều khiển bằng động cơ.
